1 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training EFC 3600 Training V01 Carsten Kobusch 1

2 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Agenda  Connections and wiring  Operating Panel  Quick Set Up 2

3 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Agenda  Connections and wiring  Operating Panel  Quick Set Up 3

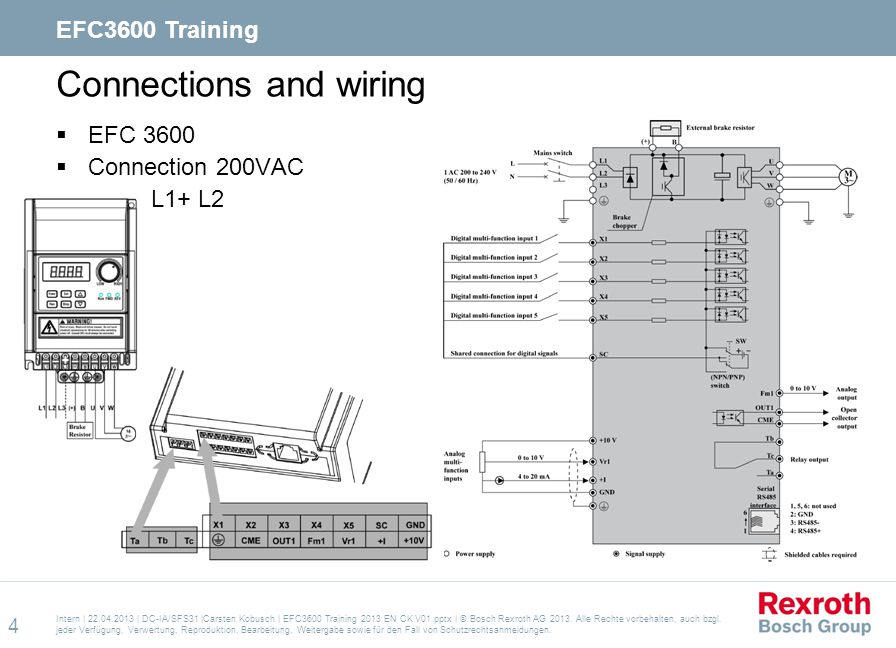

4 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Connections and wiring  EFC 3600  Connection 200VAC L1+ L2 4

5 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Connections and wiring  EFC 3600  Connection 3x400VAC L1 + L2 + L3 5

6 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Agenda  Connections and wiring  Operating Panel  Quick Set Up 6

7 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Operating Panel 7

8 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Operating Panel  Operating mode 8

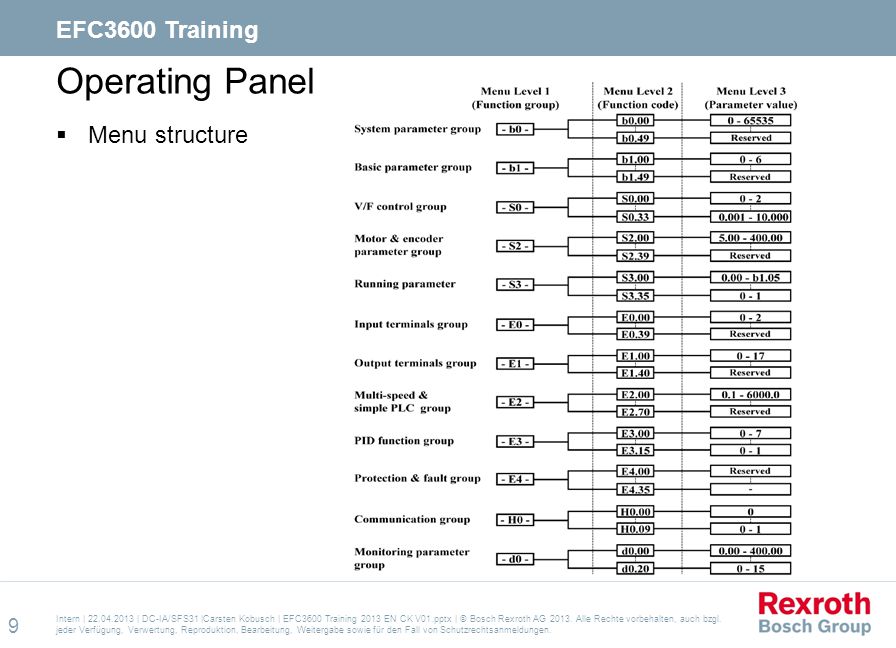

9 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Operating Panel  Menu structure 9

10 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Agenda  Connections and wiring  Operating Panel  Quick Set Up 10

11 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Quick Set Up  Initialization of the EFC3600 Load standard parameters  b0.05 == 1 Access authority settings  b0.02 == 2 11

12 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Quick Set Up  Selection frequency set-point  First frequency setting source  b1.00 ValueDescription 0Given by panel potentiometer. 1Given by panel digital setting 2Given by external analog AIV 3Given by external analog AIC 4Set by external UP / DOWN terminals 5Given via communication 6Given by multi-speed. 12

13 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Quick Set Up  RUN command source  b1.02 ValueDescription 0Inputting commands via panel 1Inputting commands via external terminals 2Inputting commands via communication 13

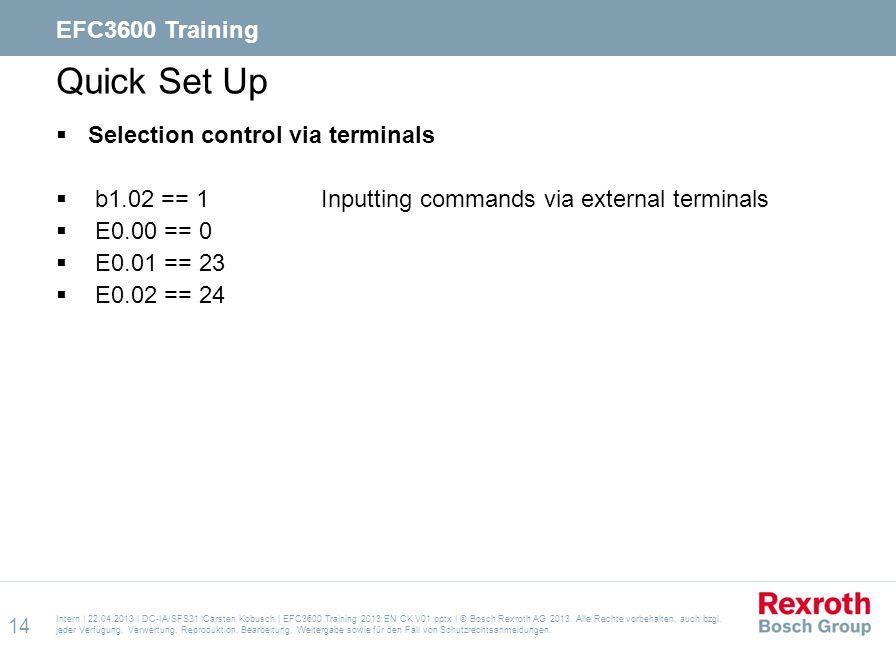

14 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Quick Set Up  Selection control via terminals  b1.02 == 1 Inputting commands via external terminals  E0.00 == 0  E0.01 == 23  E0.02 == 24 14

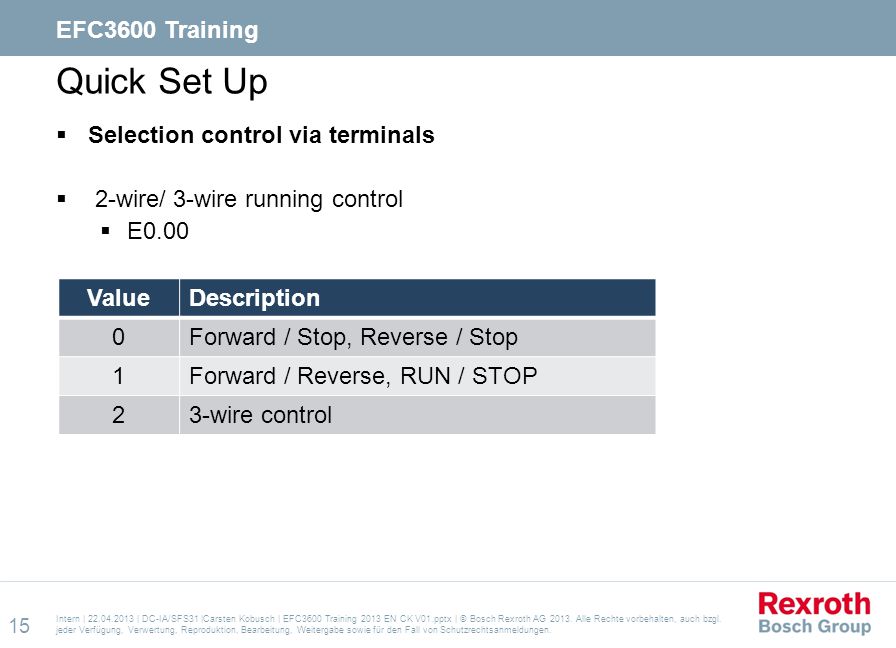

15 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Quick Set Up  Selection control via terminals  2-wire/ 3-wire running control  E0.00 ValueDescription 0Forward / Stop, Reverse / Stop 1Forward / Reverse, RUN / STOP 23-wire control 15

16 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Quick Set Up  Selection control via terminals  E wire/ 3-wire running control 16

17 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Quick Set Up  Selection control via terminals  E E0.05 Terminal X1..X5 ValueDescription 21External RESET input 23Forward (FWD) 24Reverse (REV) 25Forward jog 26Reverse jog 17

18 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Quick Set Up  V/F control mode  S0.00 V/F control mode ValueDescription 0Linear curve 1Square curve 18

19 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Quick Set Up  Motor parameter  S2.00 Rated motor frequency60Hz  S2.01 Rated motor speed1650 rpm  S2.02 Rated motor power25W  S2.03 Rated motor voltage220V  S2.04 Rated motor current0,23A  S2.05 Power factor0,76  S2.15 Auto tuning ValueDescription 0No action 1Calculation of motor data 2Auto adjustment with motor in standstill 3Auto adjustment with running motor 19

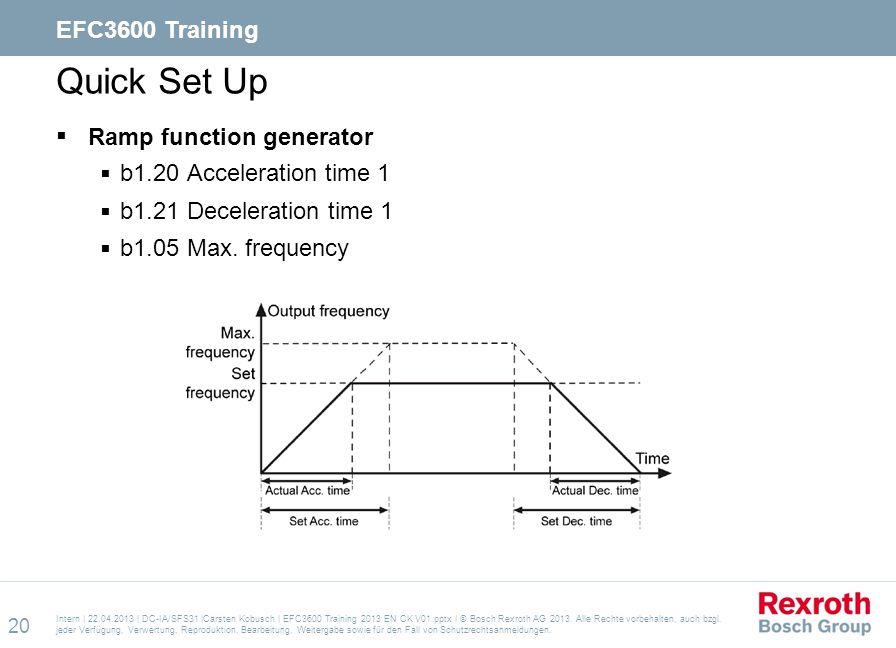

20 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training Quick Set Up  Ramp function generator  b1.20 Acceleration time 1  b1.21 Deceleration time 1  b1.05 Max. frequency 20

21 Intern | | DC-IA/SFS31 |Carsten Kobusch | EFC3600 Training 2013 EN CK V01.pptx | © Bosch Rexroth AG Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. EFC3600 Training EFC 3600 easy, useful, superior! 21
