Wasserführende Armaturen Kupplungen Armaturen zur Wasserentnahme Armaturen zur Wasserfortleitung Armaturen zur Wasserabgabe © Uwe Paland LZ Eilendorf.

Ähnliche Präsentationen


Präsentation zum Thema: "Wasserführende Armaturen Kupplungen Armaturen zur Wasserentnahme Armaturen zur Wasserfortleitung Armaturen zur Wasserabgabe © Uwe Paland LZ Eilendorf."—  Präsentation transkript:

1

2 Wasserführende Armaturen Kupplungen Armaturen zur Wasserentnahme Armaturen zur Wasserfortleitung Armaturen zur Wasserabgabe © Uwe Paland LZ Eilendorf Seite 1

3 Kupplungen Saug- und Druckkupplungen Festkupplungen Blindkupplungen Übergangsstücke © Uwe Paland LZ Eilendorf Seite 2

4 Kupplungen © Uwe Paland LZ Eilendorf Seite 3 Dichtring Einbindstutzen Knaggenteil Sperring

5 Armaturen zur Wasserentnahme Saugkorb & Kellersaugkorb Wasserstrahlpumpe Standrohr © Uwe Paland LZ Eilendorf Seite 4

6 Saugkorb © Uwe Paland LZ Eilendorf Seite 5 1.Gehäuse mit Festkupplung 2.Sieb 3.Rückschlagventil 4.Lösezug 4

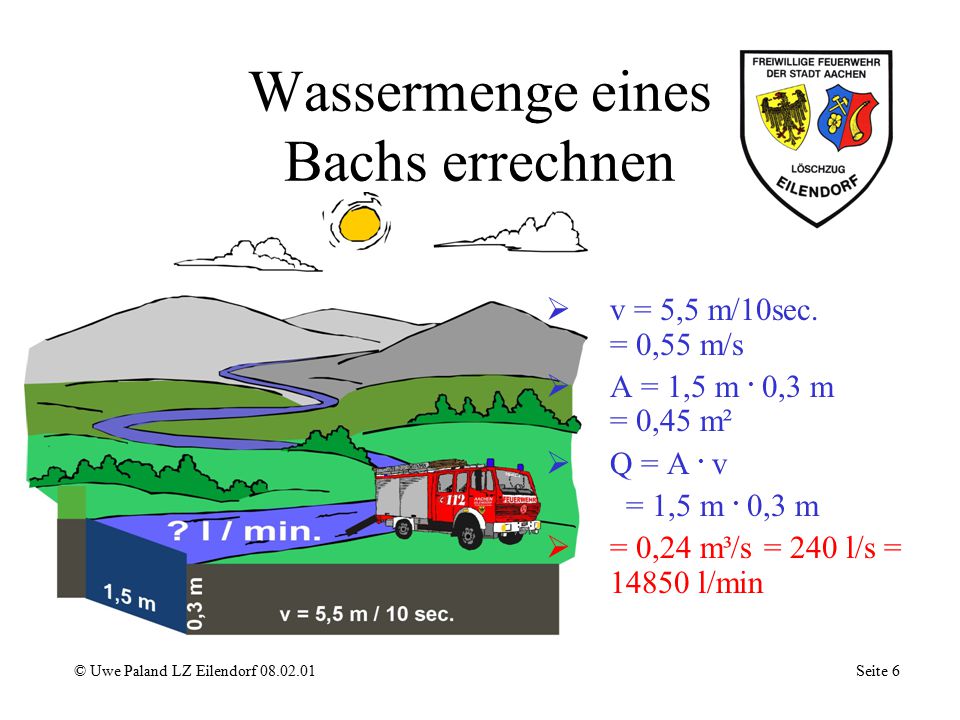

7 Wassermenge eines Bachs errechnen © Uwe Paland LZ Eilendorf Seite 6 vv = 5,5 m/10sec. = 0,55 m/s AA = 1,5 m. 0,3 m = 0,45 m² QQ = A. v = 1,5 m. 0,3 m == 0,24 m³/s = 240 l/s = l/min

8 Wasserstrahlpumpe © Uwe Paland LZ Eilendorf Seite 7 Fangdüse Treibdüse Q = Q1 + Q2 Q2 Q1

9 Standrohr © Uwe Paland LZ Eilendorf Seite 8 Standrohr – Oberteil Standrohr - Unterteil Handrad Ventilkopfstück Ventilteller Stopfbuchsbrille Griffstück Stopfbuchse Rohr Spannring Dichtung Bundring

10 Und was kommt jetzt? © Uwe Paland LZ Eilendorf Seite 9 Pause !!!

11 Armaturen zur Wasserfortleitung Sammelstück Verteiler Druckbegrenzungs- ventil Zumischer © Uwe Paland LZ Eilendorf Seite 10

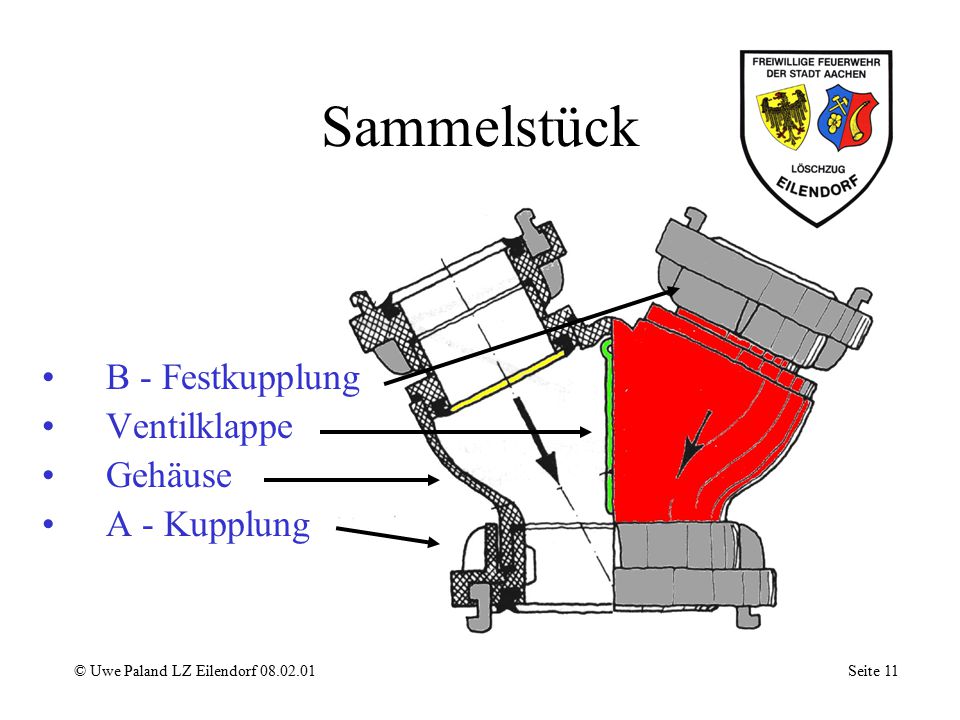

12 Sammelstück © Uwe Paland LZ Eilendorf Seite 11 B - Festkupplung Ventilklappe Gehäuse A - Kupplung

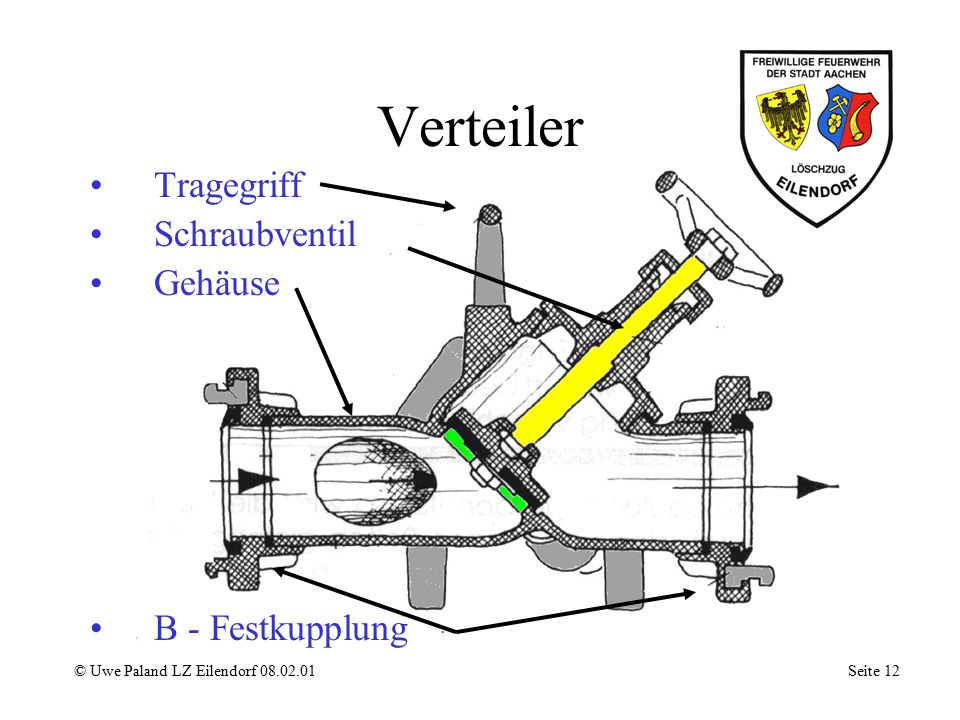

13 Verteiler © Uwe Paland LZ Eilendorf Seite 12 Tragegriff Schraubventil Gehäuse B - Festkupplung

14 Druckbegrenzungs- ventil ( in Ruhestellung) © Uwe Paland LZ Eilendorf Seite 13 Einstellvorrichtung Steuerventil Verschlußstück Ausgleichsleitung Förderwasser

15 Druckbegrenzungs- ventil ( in Arbeitsstellung) © Uwe Paland LZ Eilendorf Seite 14 freier Auslauf

16 Zumischer © Uwe Paland LZ Eilendorf Seite 15 Schaummitteleintritt Rückschlagventil Zumischeinstellung Fangdüse Treibdüse Schmutzsieb Regelventil

17 Armaturen zur Wasserabgabe Schaumrohr Strahlrohr Stützkrümmer Hydroschild © Uwe Paland LZ Eilendorf Seite 16

18 Schaumrohr © Uwe Paland LZ Eilendorf Seite 17 Absperrhahn Störkörper Zentraldüse Lufteintritt Prallkörper Veredler - Sieb

19 Strahlrohr © Uwe Paland LZ Eilendorf Seite 18 Absperrhahn Festkupplung Führungsrohr mit Handschutz Mundstück Düse

20 Stützkrümmer © Uwe Paland LZ Eilendorf Seite 19 Haltegriff Gehäuse Festkupplung

21 Hydroschild © Uwe Paland LZ Eilendorf Seite 20 HSC = 800 l/min HSB = 1400 l/min Wurfhöhe: m Wurfbreite: 24 m

22 Schluß jetzt !!!!!! © Uwe Paland LZ Eilendorf Seite 21 Vielen Dank Für Ihre Aufmerksamkeit !!! Uwe Paland FF Aachen Eilendorf
