1 ASD Spezifikationen Einordnung, Inhalt und aktueller Sachstand
Dr. Rudolf Nußhardt Dezernatsleiter DatMgmtLog 2 Dezernat „Standards und Spezifikationen“

2 Einordnung Ursprung: Luftfahrt und Verteidigung
In Zusammenarbeit von Anwendern und Industrie Im Jahr 1993 NATO-Workshop in Paris zu „Struktur und funktionalem Inhalt“ Weitere Zeitmarken: 2003 MOU zwischen AIA und ASD (Weiterentwicklung S1000D) 2007 MOU zwischen AIA, ASD und A4A (S1000D) 2010 MOU zwischen AIA, ASD ILS-Specificationen gemeinsam zu erarbeiten (S-Series of ILS Specifications) 2012 SX000i durch das ILS Spec Council gestartet

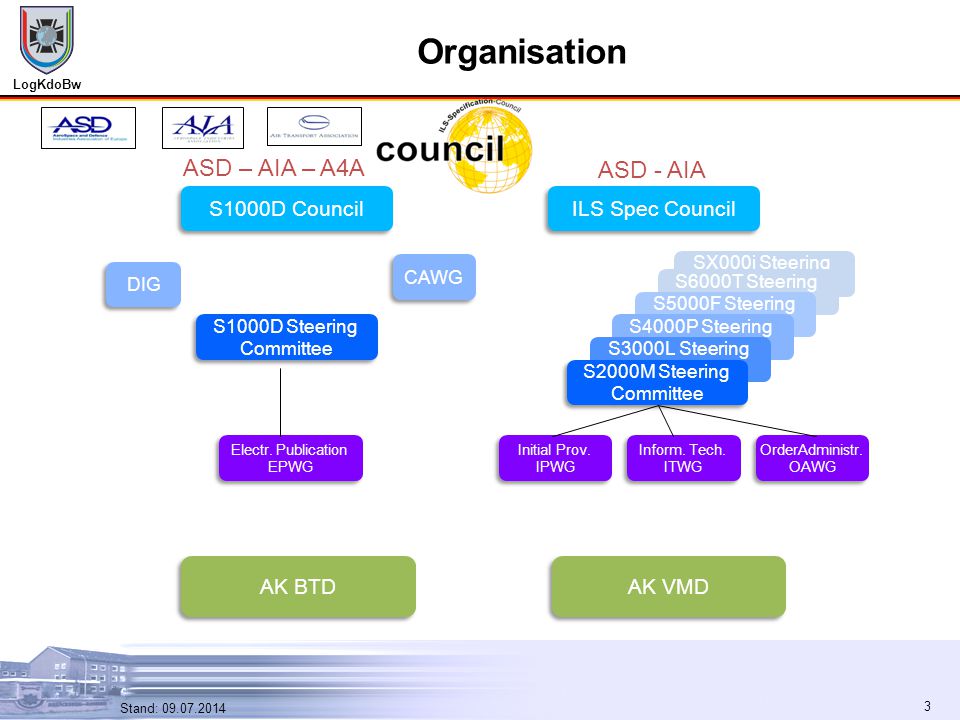

3 Organisation ASD – AIA – A4A ASD - AIA ILS Spec Council AK VMD
SX000i Steering Committee S6000T Steering S5000F Steering ILS Spec Council S4000P Steering S3000L Steering S2000M Steering Initial Prov. IPWG Inform. Tech. ITWG OrderAdministr. OAWG AK VMD S1000D Council CAWG DIG S1000D Steering Committee Electr. Publication EPWG AK BTD

4 Vision Vision der S-Series of ILS Specifications:
All stakeholders will be able - to apply common logistics processes - to share and exchange data securely through the life of products and services. SX000i ILS Working Group Charter,

5 ILS - Ziele Reduzierung der Aufwände
insbesondere durch Reduzierung der Aufwände über den gesamten Lebenslauf des Produkts bei Einhaltung der operativen Leistungsziele des Produkts Design for Support: Optimierung des Produkts bezüglich seiner logistischen Unterstützbarkeit Design of Support: Gestaltung der erforderlichen logistischen Ressourcen Acquire and Provide Support: Identifizierung & Bereitstellung der erforderlichen logistischen Ressourcen

6 Maßnahmen Eine gemeinsame Sprache ist erforderlich, zur
Gewährleistung der Verarbeitbarkeit von Informationen und Daten Vermeidung von Missverständnissen und falschen Interpretationen Info Code Information Code Description 250 Clean 251 Clean with chemical agents 256 Polish and apply wax 720 Install procedure 752 Data loading Standards & Spezifikationen bilden eine Basis für den Austausch eindeutiger Informationen mit festgelegter und nachvollziehbarer Syntax und Semantik Standards & Spezifikationen beinhalten Definitionen, die Vereinheitlichung von Maßen, Abläufen, Daten Sie sind anzuwenden über den gesamten Lebensweg von Produkten

7 „Mehrwert“ der S-Series of ILS-Specs
Die S-Series of ILS Specs ist „weltweit“ akzeptiert Sie ermöglicht Komplexitätsreduktion (für Projekte + IT)  Kostenreduktion Zukunftssicher

8 S-Series of ILS-Specs SX000i
International guide for the use of of the S-Series ILS-Specifications S1000D International specification for technical publications using a common source database S2000M International specification for materiel management - Integrated data processing S3000L International specification for Logistics Support Analysis S4000P International specification for developing and continuously improving preventive maintenance S5000F International specification for operational and maintenance data feedback

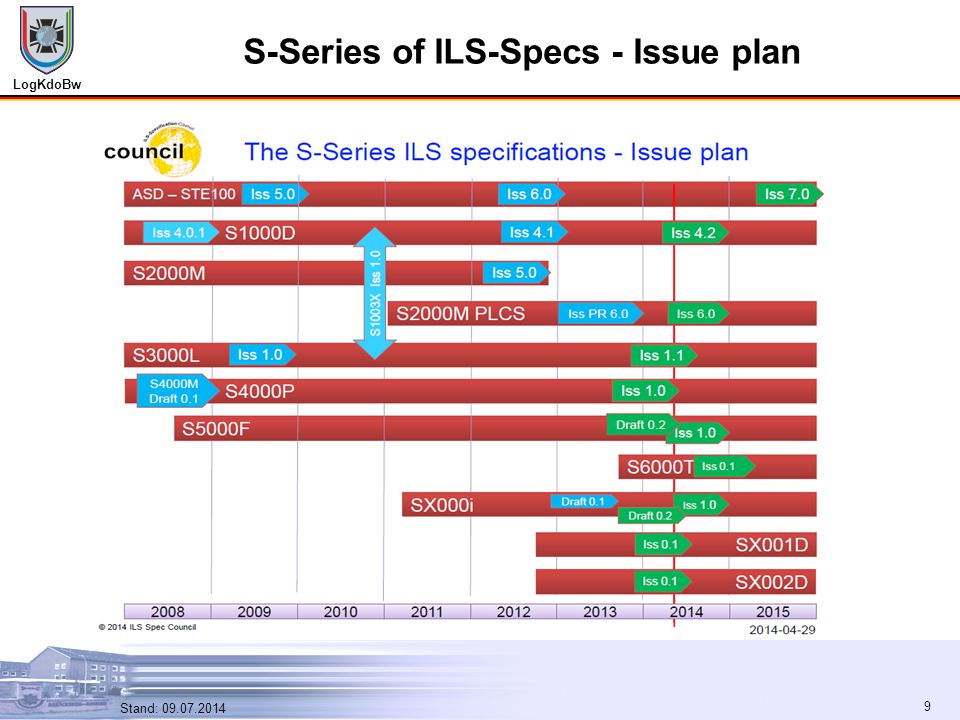

9 S-Series of ILS-Specs - Issue plan

10 SX000i - International Guide for the use of
S-Series of ILS-Specifications

11 SX000i The purpose of the SX000i is to:
explain the vision and objectives for the of S-Series of ILS Specs; provide a framework that documents the global ILS process and interactions; explain how the S-Series of ILS Specs interface with other standardization domains such as engineering, manufacturing, global supply chain, collaboration, security, etc. identify missing ILS specifications needs for possible future development; describe the global governance of S-Series of ILS Specs development provide guidance on how to satisfy specific business requirements using an appropriate selection of defined processes and specifications. SX000i ILS Working Group Charter,

12 SX000i Mitwirkende MEMBER ORGANIZATIONS Airbus France
Airbus Defence & Space Spain Airbus Defence & Space Germany Boeing Defense Systems USA Bundeswehr Germany ESG GmbH Germany HemE International Lockheed Martin USA MoD UK UK OCCAR European O'Neil & Associates USA SAAB Sweden SELEX ES Italy TAI Turkey OBSERVER ORGANIZATIONS Defense Acquisition University USA Jacobs Technology (on behalf of LOGSA) USA Lockheed Martin UK Integrated Systems UK LSC Group UK NDLO/IM-PLCS Norway OCCAR European Scandinavian Avionics A/S Denmark Spanish Air Force Spain

13 SX000i Arbeitsweise

14 SX000i Inhalt International Guide for the Use of ILS-Specifications
Chapter 1. Introduction to the Guide 1.1 General 1.2 Introduction (Purpose, Scope, Target Audience, How to use, Maintenance) Chapter 2. ILS Framework 2.1 Introduction 2.2 Product Life Cycle Overview 2.3 ILS Overview 2.4 An ILS Process Chapter 3. Usage of the S-Series ILS Specifications 3.2 AIA/ASD ILS Specifications Interface with Other Domains 3.3 Mapping of AIA/ASD ILS Specifications to ILS Elements 3.4 Selecting the Appropriate AIA/ASD ILS Specifications 3.5 Implementing the Specifications Chapter 4. AIA/ASD ILS Specification Governance 4.2 Organizational Structure 4.3 Global Requirements for the Suite of ILS Specifications 4.4 Specification Publication process 4.5 Management of Specification Websites 4.6 User Community Feedback / User Forums 4.8 Standard Specification Change Management Process Appendices

15 Beteiligte (Stakeholder)
SX000i Dimensionen Life Cyle Domains ILS Elemente ILS Activities Life Cycle Beteiligte (Stakeholder)

16 SX000i Stakeholder Beteiligte (Stakeholder) Prime Contractors
Subcontractors Original Equipment Manufacturer (OEM) Suppliers Customers

17 SX000i Life Cycle Life Cycle Preparation Phase Development Phase
Production Phase In Service Phase Disposal Phase

18 SX000i ILS-Elemente Life Cycle Domains ILS-Elemente (12)
Program Management Engineering Manufacturing ILS ILS-Elemente (12) Product Support Mgmt Maintenance Supply Support Support Equipment Facilities & Infrastructure Computer Resources Training Technical Data PHS&T Manpower & Personnel Design Influence Sustaining Engineering ILS-Activities (<50) incl. In- und Outputs

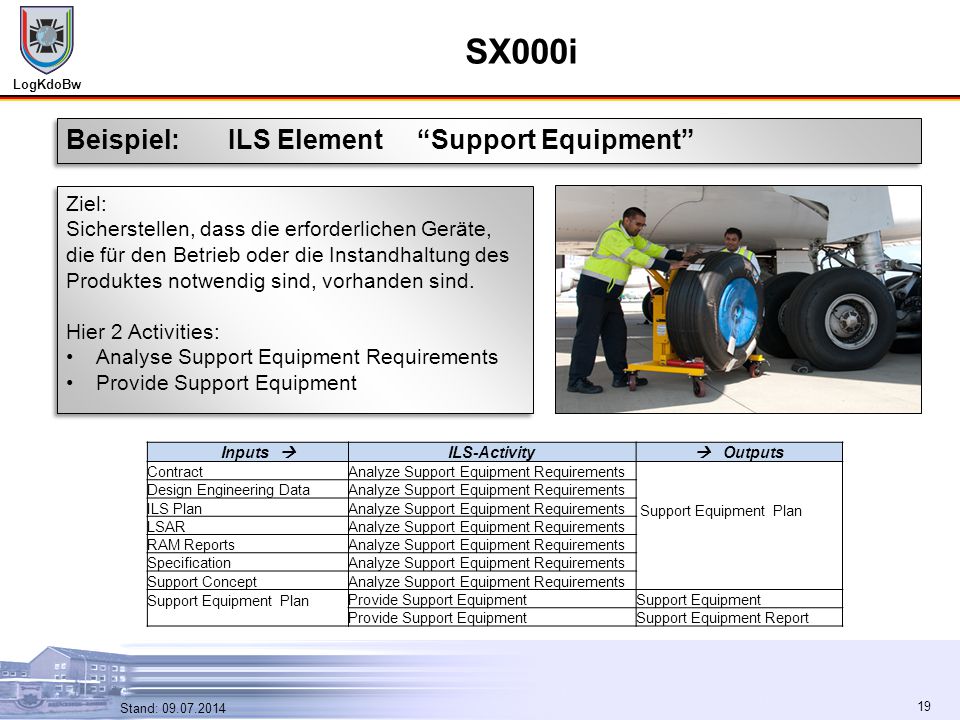

19 SX000i Beispiel: ILS Element “Support Equipment” Ziel:
Sicherstellen, dass die erforderlichen Geräte, die für den Betrieb oder die Instandhaltung des Produktes notwendig sind, vorhanden sind. Hier 2 Activities: Analyse Support Equipment Requirements Provide Support Equipment Inputs  ILS-Activity  Outputs Contract Analyze Support Equipment Requirements Support Equipment Plan Design Engineering Data ILS Plan LSAR RAM Reports Specification Support Concept Provide Support Equipment Support Equipment Support Equipment Report

20 Danke für Ihre Aufmerksamkeit
