Lärmschutzeinbauten Worauf muss geachtet werden a) Vertragliche Basis b) STOB-Berechnungen c) Außenpegel Prof. Dr. Ulrich Geske.

Ähnliche Präsentationen


Präsentation zum Thema: "Lärmschutzeinbauten Worauf muss geachtet werden a) Vertragliche Basis b) STOB-Berechnungen c) Außenpegel Prof. Dr. Ulrich Geske."—  Präsentation transkript:

1 Lärmschutzeinbauten Worauf muss geachtet werden a) Vertragliche Basis b) STOB-Berechnungen c) Außenpegel Prof. Dr. Ulrich Geske

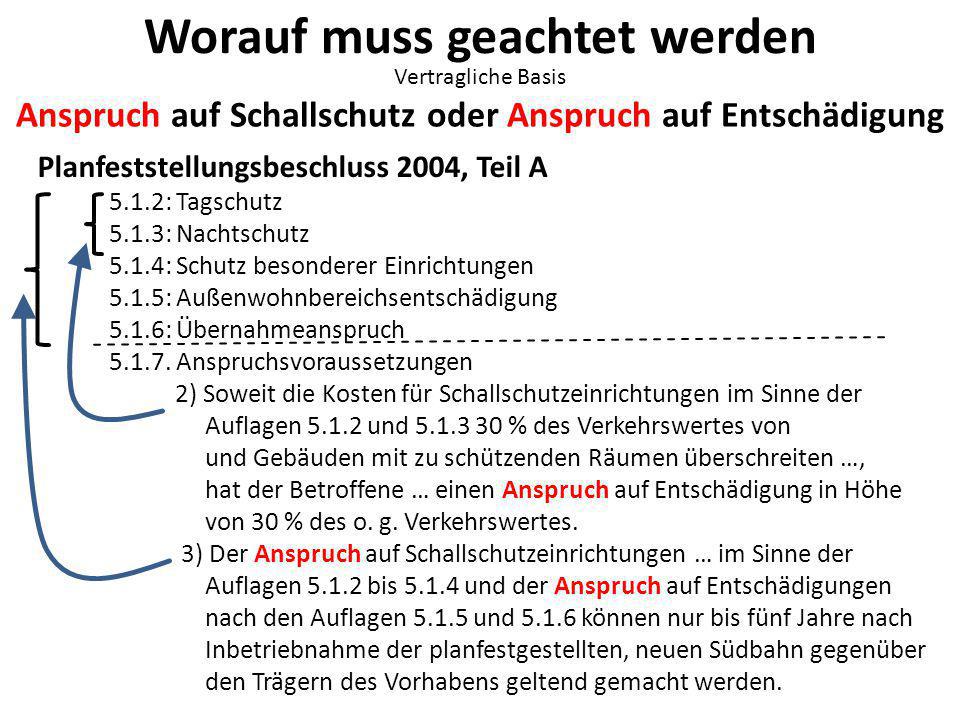

2 Planfeststellungsbeschluss 2004, Teil A 5.1.2: Tagschutz 5.1.3: Nachtschutz 5.1.4: Schutz besonderer Einrichtungen 5.1.5: Außenwohnbereichsentschädigung 5.1.6: Übernahmeanspruch Anspruchsvoraussetzungen 2) Soweit die Kosten für Schallschutzeinrichtungen im Sinne der Auflagen und % des Verkehrswertes von und Gebäuden mit zu schützenden Räumen überschreiten …, hat der Betroffene … einen Anspruch auf Entschädigung in Höhe von 30 % des o. g. Verkehrswertes. 3) Der Anspruch auf Schallschutzeinrichtungen … im Sinne der Auflagen bis und der Anspruch auf Entschädigungen nach den Auflagen und können nur bis fünf Jahre nach Inbetriebnahme der planfestgestellten, neuen Südbahn gegenüber den Trägern des Vorhabens geltend gemacht werden. Worauf muss geachtet werden Vertragliche Basis Anspruch auf Schallschutz oder Anspruch auf Entschädigung

3 Prof. Dr. Ulrich Geske Worauf muss geachtet werden Vertragliche Basis Anspruch auf Schallschutz und es wurde ein Antrag auf Schallschutz gestellt

4 Worauf muss geachtet werden Vertragliche Basis Kostenberechnung. E s wurde aber ein Antrag auf Schallschutz gestellt

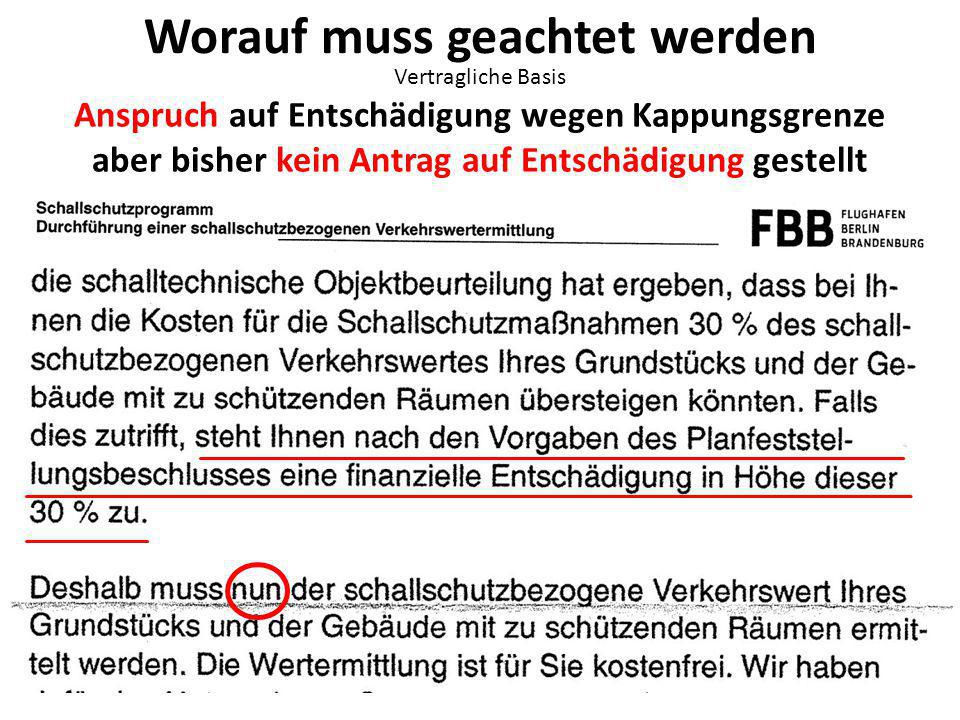

5 Worauf muss geachtet werden Vertragliche Basis Anspruch auf Entschädigung wegen Kappungsgrenze aber bisher kein Antrag auf Entschädigung gestellt

6 Worauf muss geachtet werden Vertragliche Basis Verlangt wird ein Bestätigungsschreiben – es kommt also kein Vertrag zustande

7 Prof. Dr. Ulrich Geske Worauf muss geachtet werden Vertragliche Basis - Verantwortlichkeit für das Gutachten? Vertragliche Basis

8 Prof. Dr. Ulrich Geske Worauf muss geachtet werden Vertragliche Basis Leistungsverzeichnis ohne Erstellerhinweis Verantwortlich ???

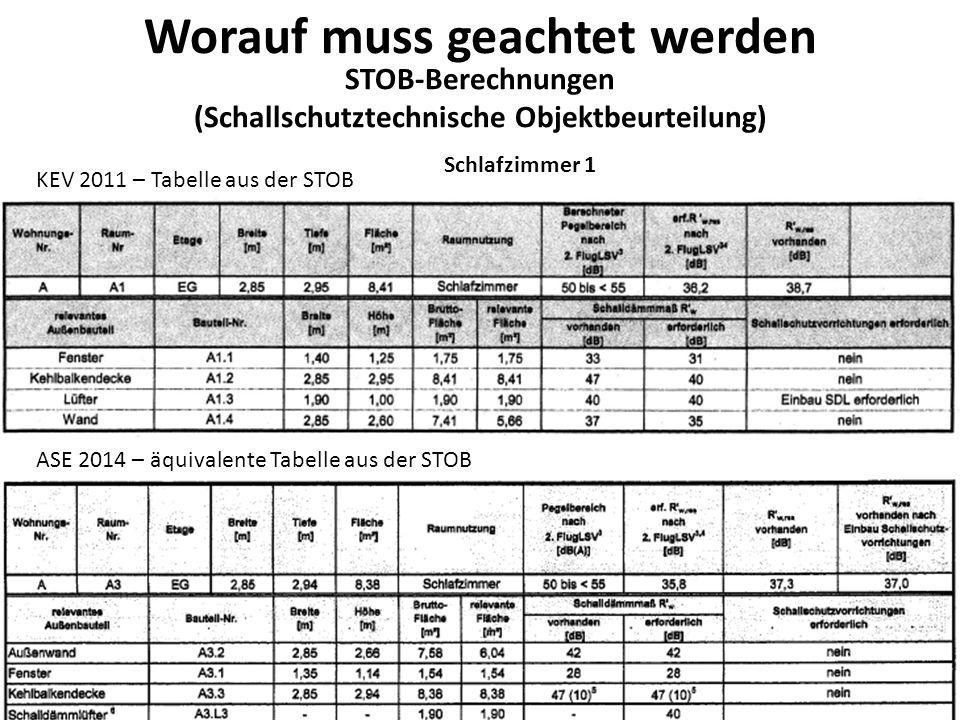

9 Schlafzimmer 1 KEV 2011 – Tabelle aus der STOB ASE 2014 – äquivalente Tabelle aus der STOB STOB-Berechnungen (Schallschutztechnische Objektbeurteilung) Worauf muss geachtet werden

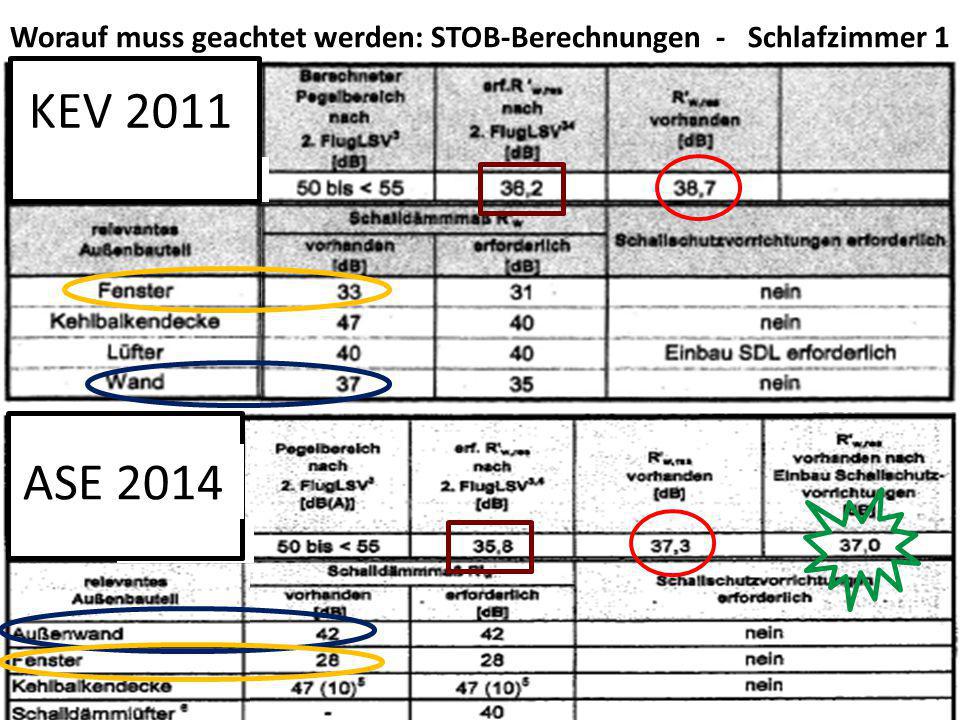

10 Schlafz Schlafz.1 K KEV 2011 ASE 2014 Worauf muss geachtet werden: STOB-Berechnungen - Schlafzimmer 1

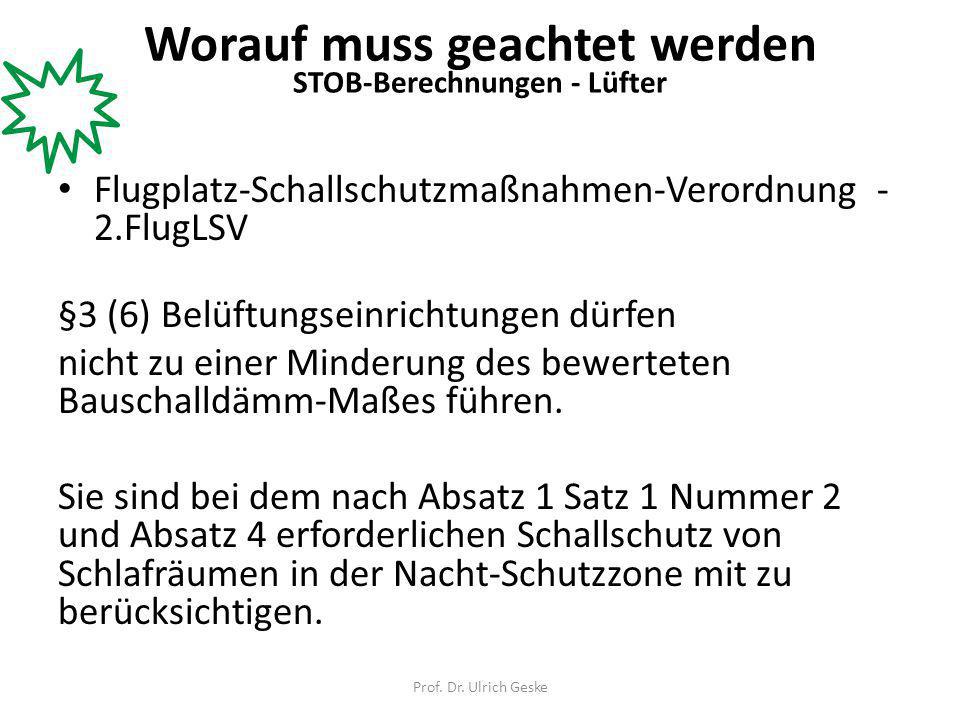

11 Worauf muss geachtet werden Flugplatz-Schallschutzmaßnahmen-Verordnung - 2.FlugLSV §3 (6) Belüftungseinrichtungen dürfen nicht zu einer Minderung des bewerteten Bauschalldämm-Maßes führen. Sie sind bei dem nach Absatz 1 Satz 1 Nummer 2 und Absatz 4 erforderlichen Schallschutz von Schlafräumen in der Nacht-Schutzzone mit zu berücksichtigen. Prof. Dr. Ulrich Geske STOB-Berechnungen - Lüfter

12 Worauf muss geachtet werden: STOB-Berechnungen - Schlafzimmer 2 K ASE 2014 KEV 2011

13 STOB-Berechnung Wohnzimmer K KEV 2011 ASE 2014 L0_MaxT=79 L0_MaxT=86 Worauf muss geachtet werden

14 STOB-Berechnungen auf der Basis „Neue Flugrouten“ 86 dB 95 dB Worauf muss geachtet werden

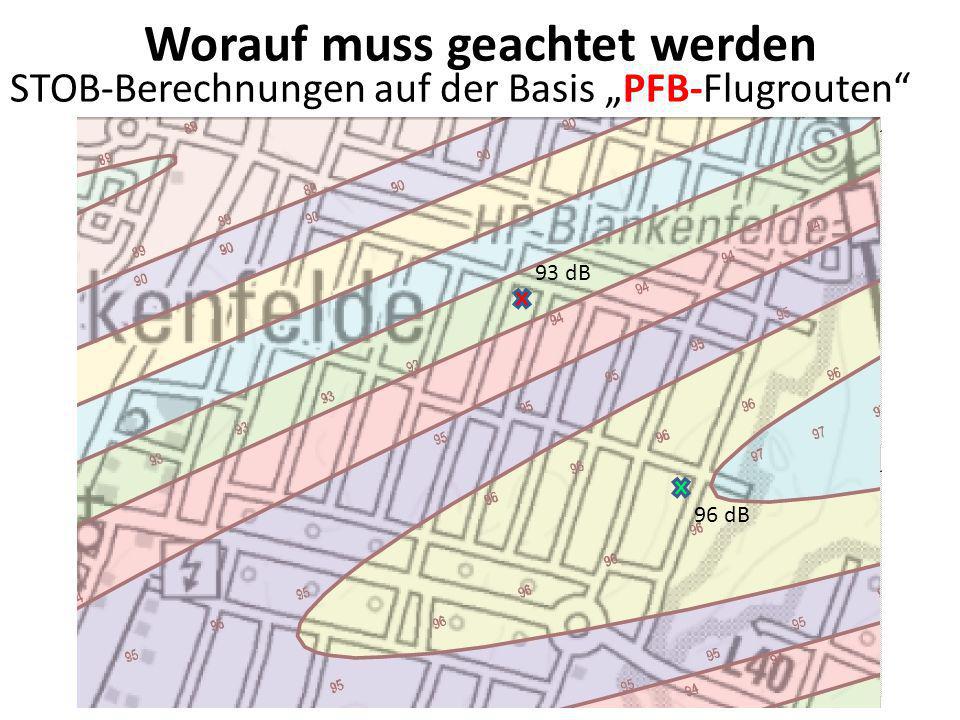

15 Prof. Dr. Ulrich Geske 93 dB 96 dB STOB-Berechnungen auf der Basis „PFB-Flugrouten“ Worauf muss geachtet werden

16 Prof. Dr. Ulrich Geske Schallschutz nach neuen Flugrouten kann gegenüber dem PFB 2004 wesentlich geringeren Umfang an Schallschutzmaßnahmen bedeuten Wohnzimmer Außenpegel nach AzB- DLR(99) NAT0/ASENAT0x Außenbauteile R'w vorh.ASEerforderl. Außenwand Fenster Kehlbalkendecke R'w(gesamt),resultierend 38,743,350,3 Innenpegel, resultierend59,154,754,5 STOB-Berechnungen auf der Basis „PFB-Flugrouten“ Worauf muss geachtet werden

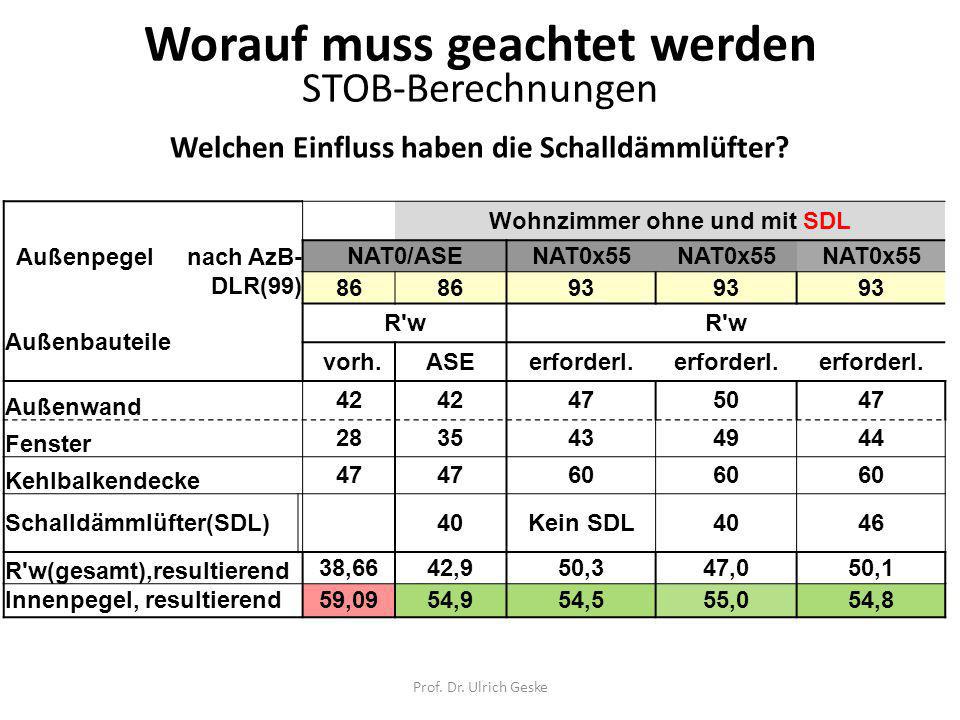

17 Prof. Dr. Ulrich Geske Welchen Einfluss haben die Schalldämmlüfter? Wohnzimmer ohne und mit SDL Außenpegel nach AzB- DLR(99) NAT0/ASENAT0x Außenbauteile R'w vorh.ASEerforderl. Außenwand Fenster Kehlbalkendecke Schalldämmlüfter(SDL) 40Kein SDL4046 R'w(gesamt),resultierend 38,6642,950,347,050,1 Innenpegel, resultierend59,0954,954,555,054,8 STOB-Berechnungen Worauf muss geachtet werden

18 Prof. Dr. Ulrich Geske Außenpegel FBB-Fluglärmprognose Worauf muss geachtet werden

19 Prof. Dr. Ulrich Geske 93 dB 96 dB FBB-Fluglärmprognose 93 dB

20 Prof. Dr. Ulrich Geske FBB-Fluglärmprognose Welchen Schutz würde das Wohnzimmer nach dieser FBB-Prognose erhalten? Worauf muss geachtet werden Außenpegel

21 Worauf muss geachtet werden „2) Das Tagschutzgebiet umfasst das Gebiet, das von der Grenzlinie eines für die Tagstunden (06:00 bis 22:00 Uhr) der sechs verkehrs- reichsten Monate ermittelten energie- äquivalenten Dauerschallpegels von 60 dB(A) außen umschlossen wird (Anlage 2, Schutzgebiete, Tagschutzgebiet).“ Außenpegel Grenze des Tagschutzgebiets mit 60 dB festgesetzt

22 Worauf muss geachtet werden Prof. Dr. Ulrich Geske Außenpegel Grenze des Tagschutzgebiets ist mit LeqT=60 dB festgesetzt

23 Notwendige Maßnahme Eine von der FBB unabhängige, fachlich versierte Projektsteuerung und –realisierung des Lärmschutzprogramms, die im Auftrag der Landesregierung Brandenburg tätig ist und die finanziellen Mittel für den Lärmschutz treuhänderisch verwaltet
