Gustav A. Nieweg In den Schlaan 6 D-59519 Möhnesee- Körbecke Tel (+49) 2924 - 2321 Fax (+49) 2924 - 2327 eMail: 3R software solutions Georg.

Ähnliche Präsentationen


Präsentation zum Thema: "Gustav A. Nieweg In den Schlaan 6 D-59519 Möhnesee- Körbecke Tel (+49) 2924 - 2321 Fax (+49) 2924 - 2327 eMail: 3R software solutions Georg."—  Präsentation transkript:

1

2 Gustav A. Nieweg In den Schlaan 6 D Möhnesee- Körbecke Tel (+49) Fax (+49) R software solutions Georg Schulze Westerheideweg 4 D Hamm Tel (+49) Fax (+49) für den Rohrleitungsbau

3 EDV-Komplettlösungen für Rohrleitungssysteme im Schiffs- und Anlagenbau IT Complete Systems for pipelines and plants Fertigung Processing Konstruktion Construction Planung Planing

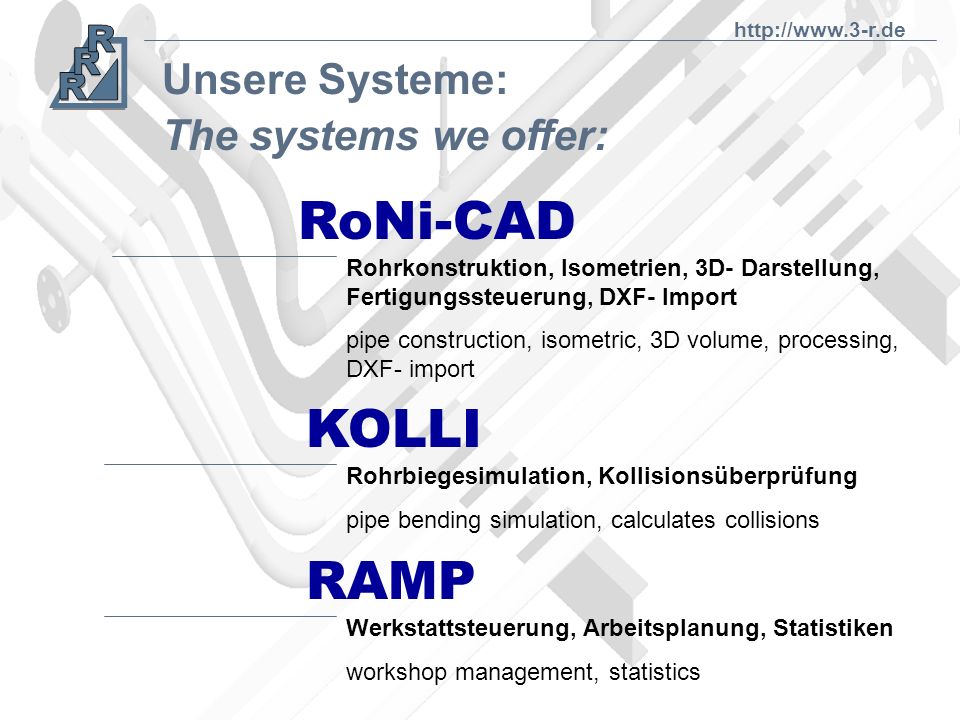

4 Unsere Systeme: RoNi-CAD KOLLI RAMP Werkstattsteuerung, Arbeitsplanung, Statistiken workshop management, statistics Rohrbiegesimulation, Kollisionsüberprüfung pipe bending simulation, calculates collisions Rohrkonstruktion, Isometrien, 3D- Darstellung, Fertigungssteuerung, DXF- Import pipe construction, isometric, 3D volume, processing, DXF- import The systems we offer:

5 Unsere Systeme: The systems we offer: RoniR3D 3D Durchwanderung und Betrachtung kompletter Isometrien aus jeder beliebigen Lage 3D isometric Viewer program RoniGrav Schwerpunktberechnung komplett verrohrter Schiffe Gravity point calculation for completed pipe ships RoniPad Eingabe von drei dimensionalen Rohrisometrien durch Eingabegeräte wie Touchscreen oder Touchpad Input 3 dimensional pipe isometric with Touchscreen or Touchpad

6 RoNi-CAD Die CAD-Applikation RoNi deckt den kompletten Rohrkonstruktions- bereich ab. The CAD-application RoNi covers the whole range of pipe construction. Die Integration von KOLLI in RoNi ermöglicht eine direkte Überprüfung kompletter Isometrien auf Biegbarkeit der enthaltenen Rohre. The integration of KOLLI in RoNi enables a direct examination of complex construction on the flexibility of the containing pipes. Komplexe Isometrien werden automatisch in werkstattgerechte Rohrstränge sortiert und als Arbeitsblätter mit Material- und Fertigungsinformationen ausgegeben. The complex isometric is automaticly sorted into workable pipe lengths and then passed on as worksheets with both processing and material information.

7 RoNi-CAD Isometriedarstellung: Isometric:

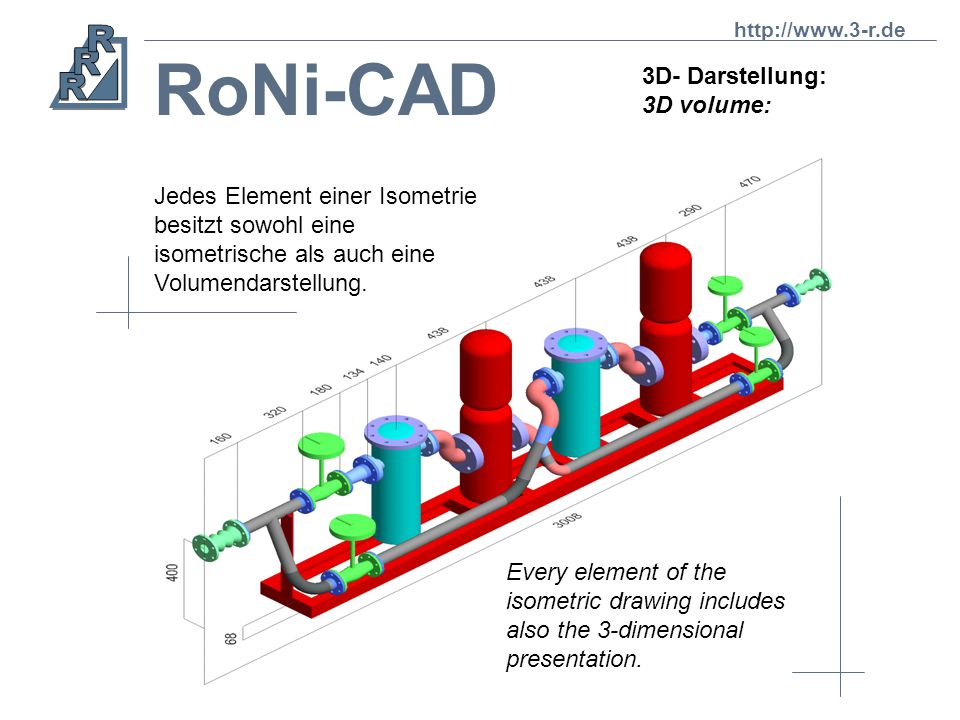

8 RoNi-CAD 3D- Darstellung: 3D volume: Jedes Element einer Isometrie besitzt sowohl eine isometrische als auch eine Volumendarstellung. Every element of the isometric drawing includes also the 3-dimensional presentation.

9 RoNi-CAD 3D- Darstellung: 3D volume:

10 RoNi-CAD 3D- Darstellung: 3D volume:

11 RoNi-CAD RoNi trennt automatisch die Isometrie in einzelne Bauteile und druckt diese mit allen Fertigungs- informationen. RoNi divides the drawing into single production parts and prints these worksheets with all informations for the workshop.

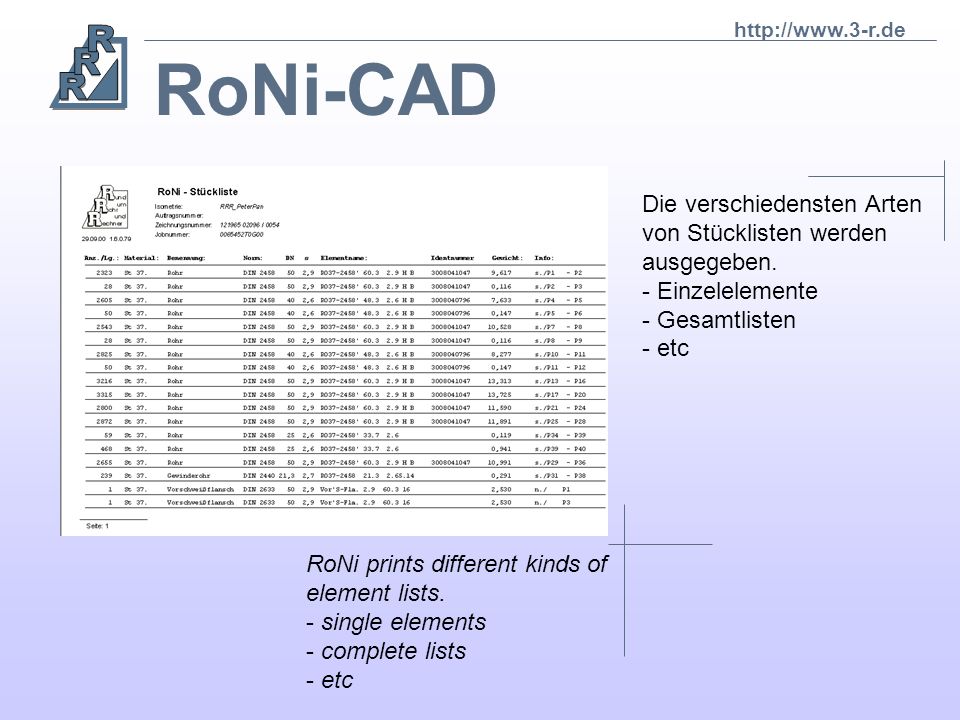

12 RoNi-CAD Die verschiedensten Arten von Stücklisten werden ausgegeben. - Einzelelemente - Gesamtlisten - etc RoNi prints different kinds of element lists. - single elements - complete lists - etc

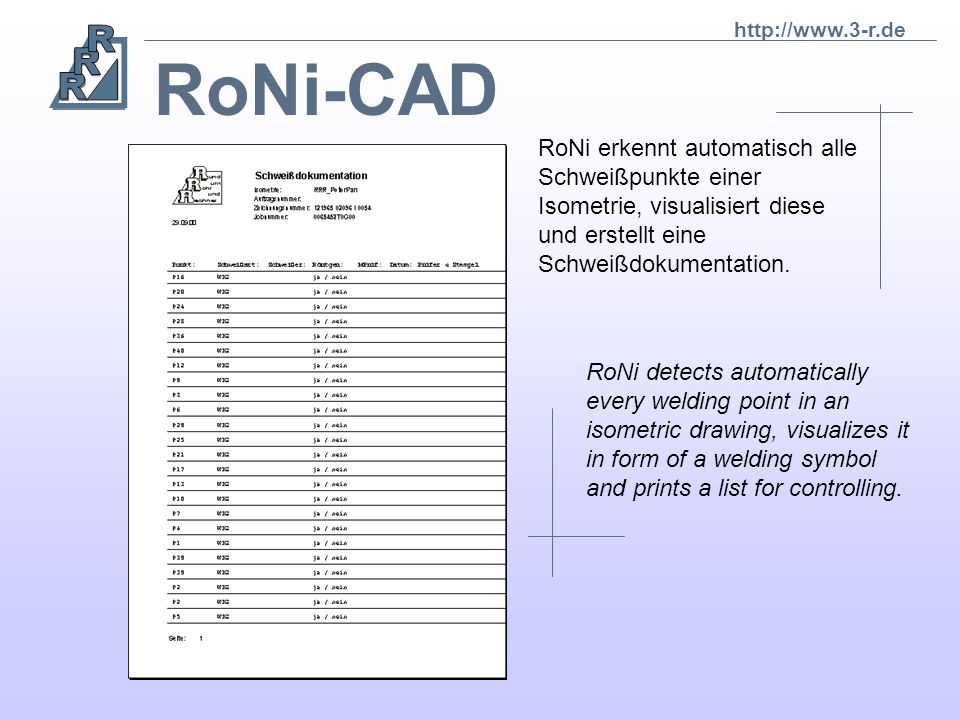

13 RoNi-CAD RoNi erkennt automatisch alle Schweißpunkte einer Isometrie, visualisiert diese und erstellt eine Schweißdokumentation. RoNi detects automatically every welding point in an isometric drawing, visualizes it in form of a welding symbol and prints a list for controlling.

14 RoNi-CAD Hidden- Line- Darstellung: Hidden- line:

15 RoNi-CAD Hidden-Line-Darstellung: Hidden-line:

16 Wärmerohre Working process: Konstruktionsstation RoNi-CAD Erzeugung der Rohrgeometrie/Isometrie Erstellen von: Optimierten Sägelisten Arbeitsblättern Optimierten Biegelisten Berechnen der Transportmaße und Gewichte Arbeitsplatz Säge automatische Labelerzeugung Reinigung Endgraten Arbeitsprozess: Arbeitsplatz CNC - Biegemaschine Übergabe der CNC - Daten Scannererkennung Arbeitsplatz Orbital-Schweißen Arbeitsplatz Druckprobe Aktualisierung der Datenbank Arbeitsplatz Versand

17 Wärmerohre Isometrische Darstellung eines Wärmerohres aus RoNi-CAD Isometric reprasentaion of heating system of RoNi-CAD

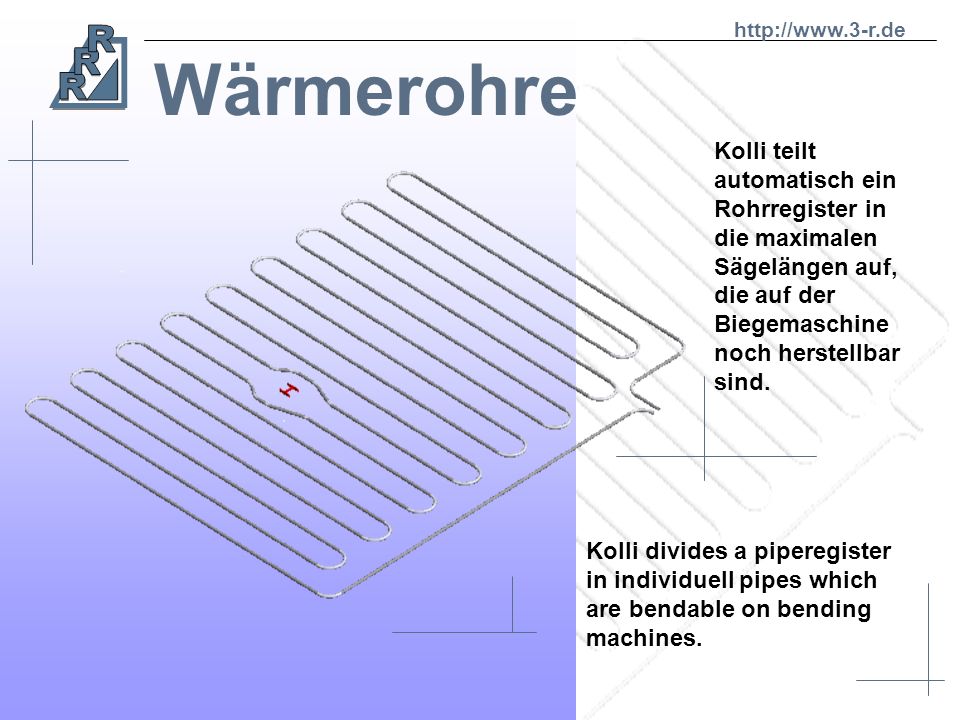

18 Wärmerohre Kolli teilt automatisch ein Rohrregister in die maximalen Sägelängen auf, die auf der Biegemaschine noch herstellbar sind. Kolli divides a piperegister in individuell pipes which are bendable on bending machines.

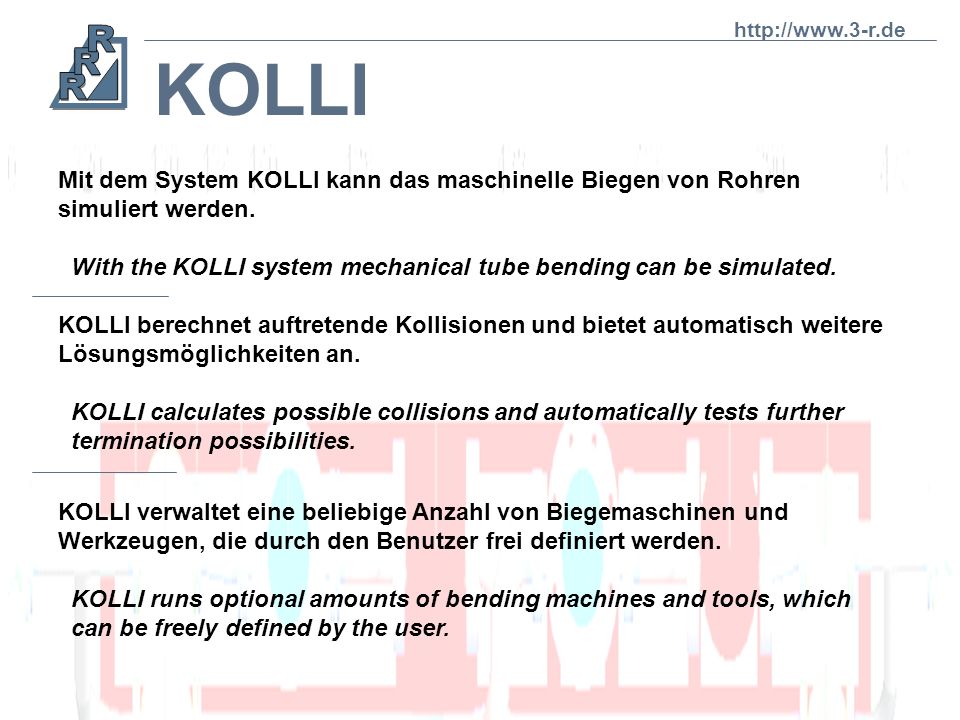

19 KOLLI Mit dem System KOLLI kann das maschinelle Biegen von Rohren simuliert werden. With the KOLLI system mechanical tube bending can be simulated. KOLLI berechnet auftretende Kollisionen und bietet automatisch weitere Lösungsmöglichkeiten an. KOLLI calculates possible collisions and automatically tests further termination possibilities. KOLLI verwaltet eine beliebige Anzahl von Biegemaschinen und Werkzeugen, die durch den Benutzer frei definiert werden. KOLLI runs optional amounts of bending machines and tools, which can be freely defined by the user.

20 All bending processes can be simulated graphically. KOLLI Rohrbiegesimulation: Pipe bending simulation: Jeder Biegevorgang kann auch graphisch simuliert werden. Kolli verwaltet eine beliebige Anzahl von Biegemaschinen und Werkzeugen. Kolli supplies a large number of intervaces for various tube bending machines.

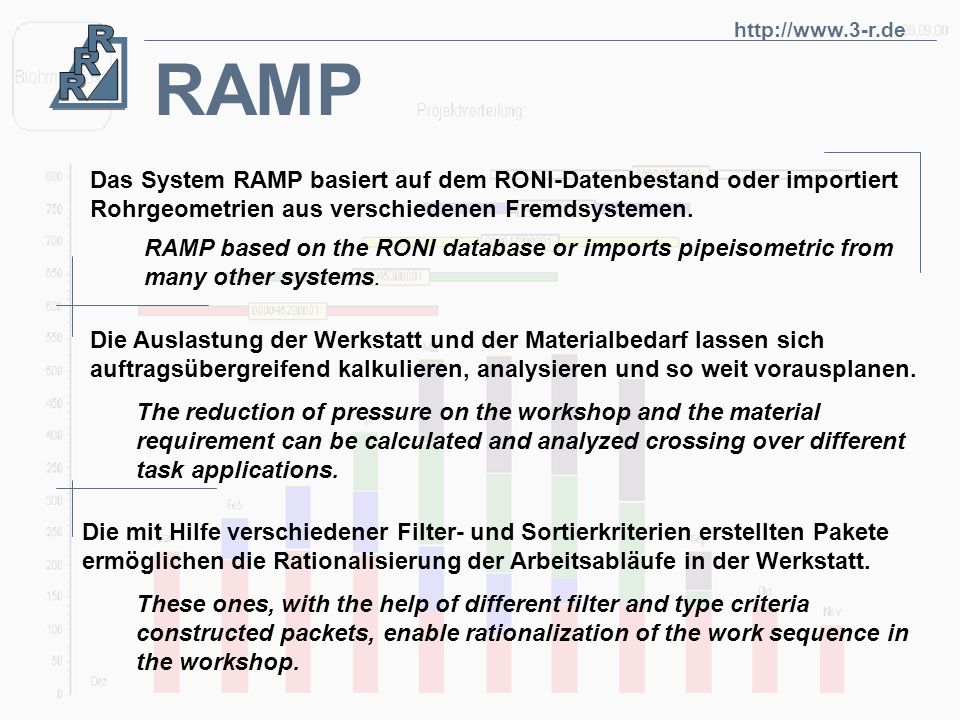

21 RAMP Die mit Hilfe verschiedener Filter- und Sortierkriterien erstellten Pakete ermöglichen die Rationalisierung der Arbeitsabläufe in der Werkstatt. These ones, with the help of different filter and type criteria constructed packets, enable rationalization of the work sequence in the workshop. Das System RAMP basiert auf dem RONI-Datenbestand oder importiert Rohrgeometrien aus verschiedenen Fremdsystemen. RAMP based on the RONI database or imports pipeisometric from many other systems. Die Auslastung der Werkstatt und der Materialbedarf lassen sich auftragsübergreifend kalkulieren, analysieren und so weit vorausplanen. The reduction of pressure on the workshop and the material requirement can be calculated and analyzed crossing over different task applications.

22 RoniR3D RoniR3D ist eine unserer Neuentwicklungen. Sie können sich in drei Dimensionen völlig frei fliegend durch komplette Isometrien bewegen. RoniR3D is one of our new tools. You can move in three dimensions through the isometric. Es ist zusätzlich möglich z.B. DXF oder IGES zu laden. Damit können sie die kompletten Isometrien in ihrer späteren Umgebung (Schiffsrumpf, Fabrikhalle u.s.w.) weit vor Fertigstellung betrachten. RoniR3D is able to addict for example DXF or IGES. So it is possible to see the isometric in the installed level. For example in a ship or a factory.

23 RoniR3D Screenshot of RoniR3D with addicted DXF. Bildausschnitt aus RoniR3D mit hinzugefügten DXF Daten.

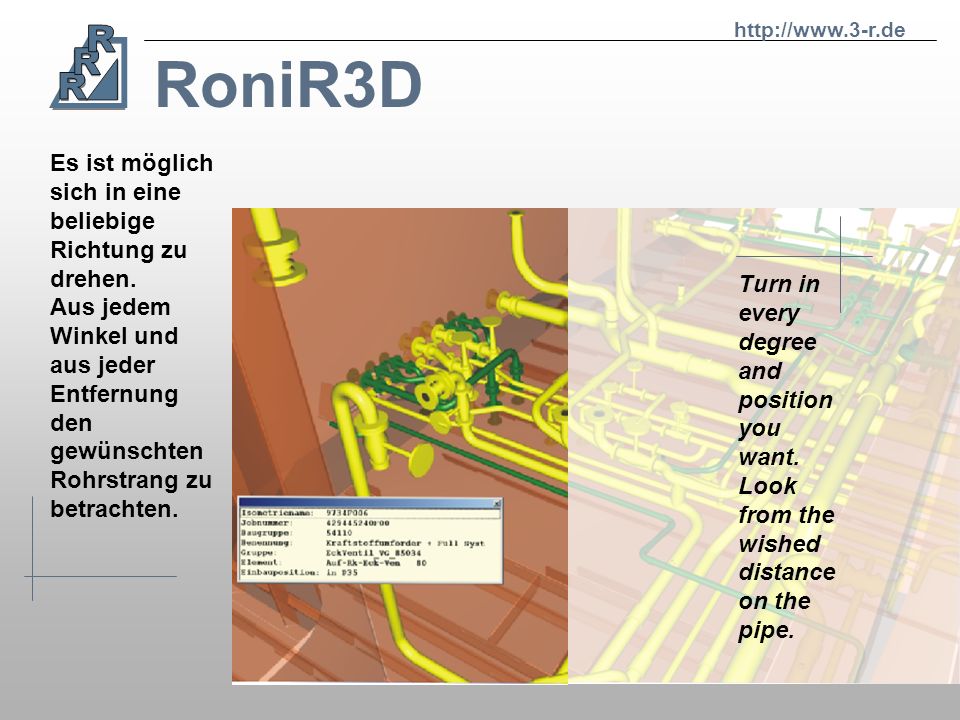

24 RoniR3D Es ist möglich sich in eine beliebige Richtung zu drehen. Aus jedem Winkel und aus jeder Entfernung den gewünschten Rohrstrang zu betrachten. Turn in every degree and position you want. Look from the wished distance on the pipe.

25 RoniR3D Ein Mausklick auf ein Isometrieelement genügt, um alle relevanten Daten wie den Namen und die Baugruppe anzuzeigen. Focus a part of an isometric and press the right mouse key. Immediately a box with all important data like name and group will pop up.

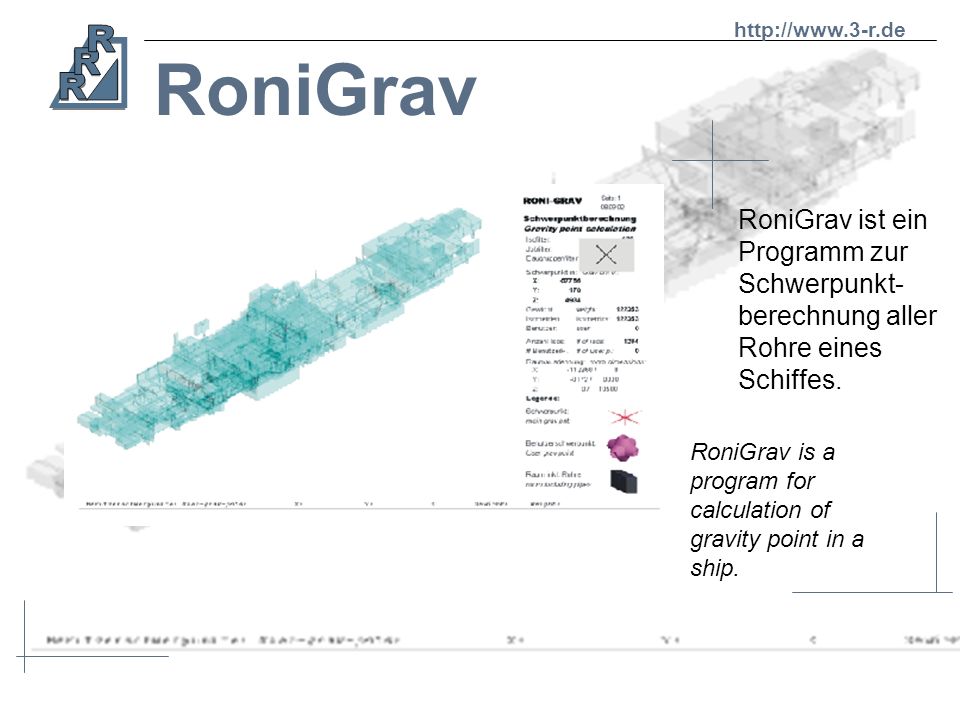

26 RoniGrav RoniGrav ist ein Programm zur Schwerpunkt- berechnung aller Rohre eines Schiffes. RoniGrav is a program for calculation of gravity point in a ship.

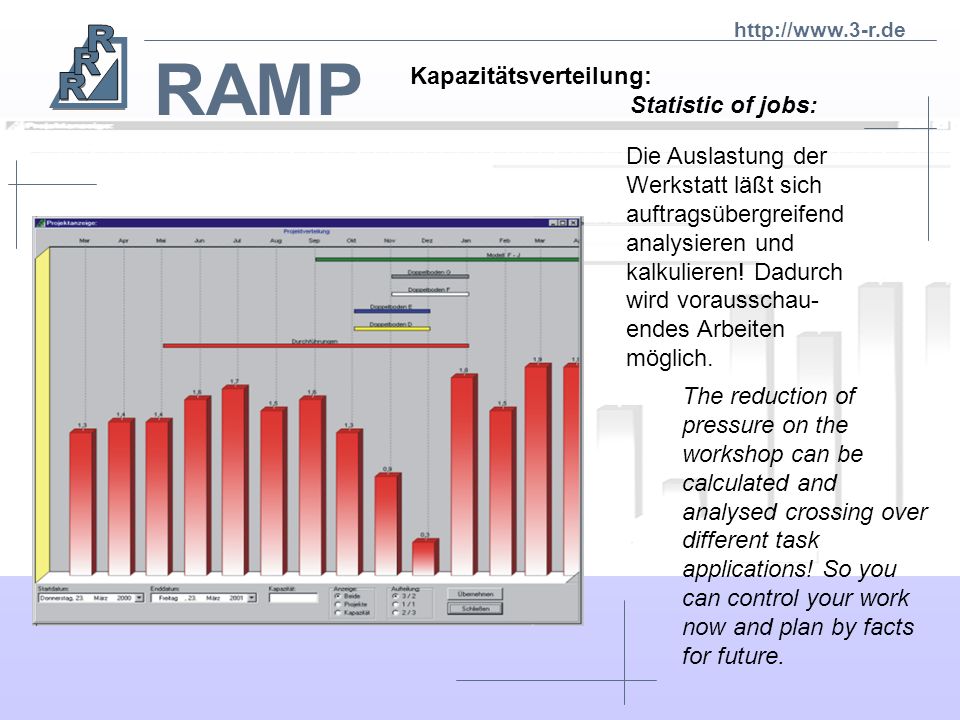

27 RAMP Kapazitätsverteilung: Statistic of jobs: Die Auslastung der Werkstatt läßt sich auftragsübergreifend analysieren und kalkulieren! Dadurch wird vorausschau- endes Arbeiten möglich. The reduction of pressure on the workshop can be calculated and analysed crossing over different task applications! So you can control your work now and plan by facts for future.

28 RAMP Materialstatistik: Statistic of material: Der Materialverbrauch lässt sich exakt für verschiedene Aufträge und Zeiträume ermitteln. The material requirement can be analyzed for different commitions and periods.

29 RoniGrav Aus den vorhandenen Rohrdaten ermittelt RoniGrav den Schwerpunkt aller Rohre. Dieser wird dann sowohl grafisch als auch in Koordinaten angezeigt. By using the pipedata RoniGrav calculates the gravity point of all pipes. The result will be shown graphically and in coordinates.

30 Unsere Stärken Flexibilität Kontinuität Erfahrung Kurze Reaktionszeit Kreativität Zuverlässigkeit Flexibility Continuity Experience Short Reaction Times Creativity Reliability

31 Philosophie Die Philosophie unseres Unternehmens: Ein Schwerpunkt unseres Teams ist die enge Zusammenarbeit mit den Kunden. Sie gewährleistet Software-Lösungen, die speziell dafür angepasst sind. Unsere Kontinuität und Erfahrungen am Markt erlauben uns, Ihre Wünsche in kürzester Zeit zu implementieren. Our company philosophy: One of the points of gravity of our team is the close co- operation with our customers. This guarantees software solutions which are tailor- made for them. Our continuity and experience in the market permits us to implement their special wishes within the shortest time.

32 Arbeitsablauf Datenbankanbindung Materialbestellung während der Planungsphase Vorkalkulation Stückliste SPPS Brennschneiden Sägen Biegen 3 D-Visualisierung Stahlmodell aus AutoCAD / IGES Schemata : RoniR2D Isometrie: RoniCAD Fertigungssteuerung : Ramp Montageüberwachung: RoniR3D Infos Informationsabgleich
