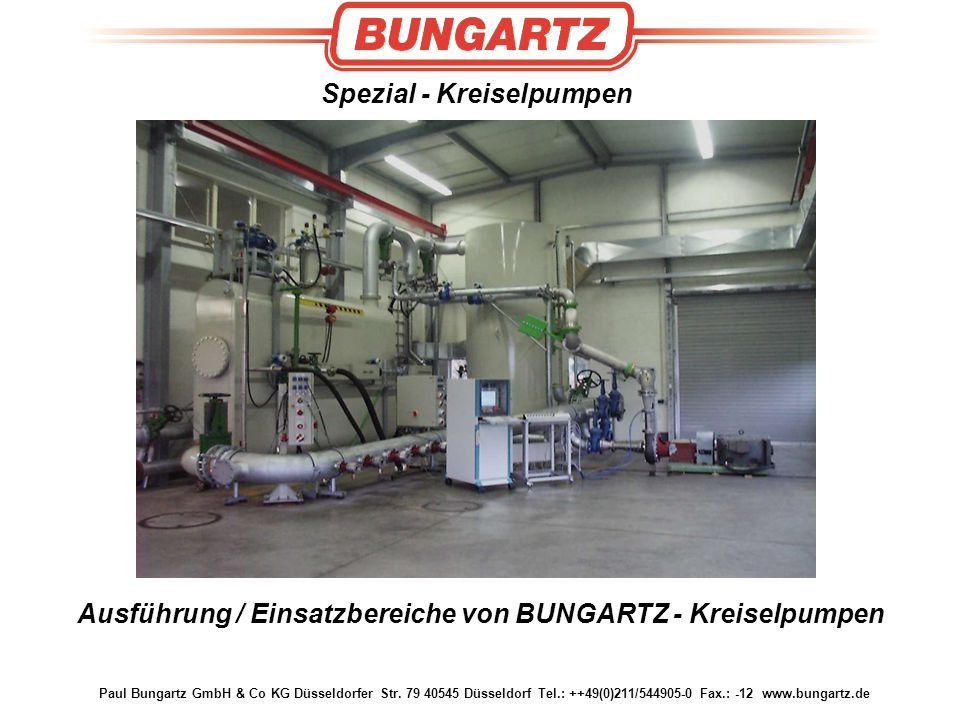

1 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Spezial - Kreiselpumpen Ausführung / Einsatzbereiche von BUNGARTZ - Kreiselpumpen

2 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Spezial - Kreiselpumpen über 60 Jahren bewährte Technik in der Düngemittelindustrie Chemischen- / Pharma-Industrie Kraftwerkstechnik

3 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Spezial-Kreiselpumpen Teil 1, Horizontalpumpen ·Horizontalpumpen mit hydrodynamischer Wellenspaltabdichtung ·Anwendungsspezifische Sekundärdichtungen (Stopfbuchse, doppelte GLRD,...) Teil 2, Tauchpumpen ·Tauchpumpen ohne Lager in der Förderflüssigkeit ·hermetisch gedichtete Pumpen mit trockenlaufender Magnetkupplung Teil 3, selbstregelnde Pumpen, Typ V-AN

4 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Teil 1 Horizontalpumpen

5 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Zusammenspiel zwischen Anlagenkennlinie und Pumpenkennlinie normalsaugende Pumpenkennlinie dargestellt

6 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Horizontal-Pumpen Berührungslose hydrodynamische Wellendichtung mit fliehkraftgesteuerter Stillstandsabdichtung System BUNGARTZ  Es entfällt die Abdichtung im Betrieb wie z.B Stopfbuchse, Gleitringdichtung  Sehr hohe Verfügbarkeit, da keine verschleißenden Komponenten

7 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Hydrodynamische Abdichtung HSHS H2H2 H2H2

8 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Axiale Wellenverschiebung mm Fliehkraftregler zur Verschiebung der Welle Dichtungsrad Rückenschaufeln Typ: UMOR, hydrodynamische Abdichtung mit Dichtungsrad

9 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Vergleich Bungartz-Pumpe keine Reibung zwischen Packung und Welle keine Schmierung erforderlich kein Verschleiß keine Leckage im Betrieb Standard Pumpe mit Stopfbuchse Reibung zwischen Packung und Welle Schmierung erforderlich Verschleiß Leckage während Betrieb u. Stillstand ist nicht vermeidbar

10 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Typ: MOR für kleine Zulaufhöhen < 3-4 mFls mit einem Laufrad

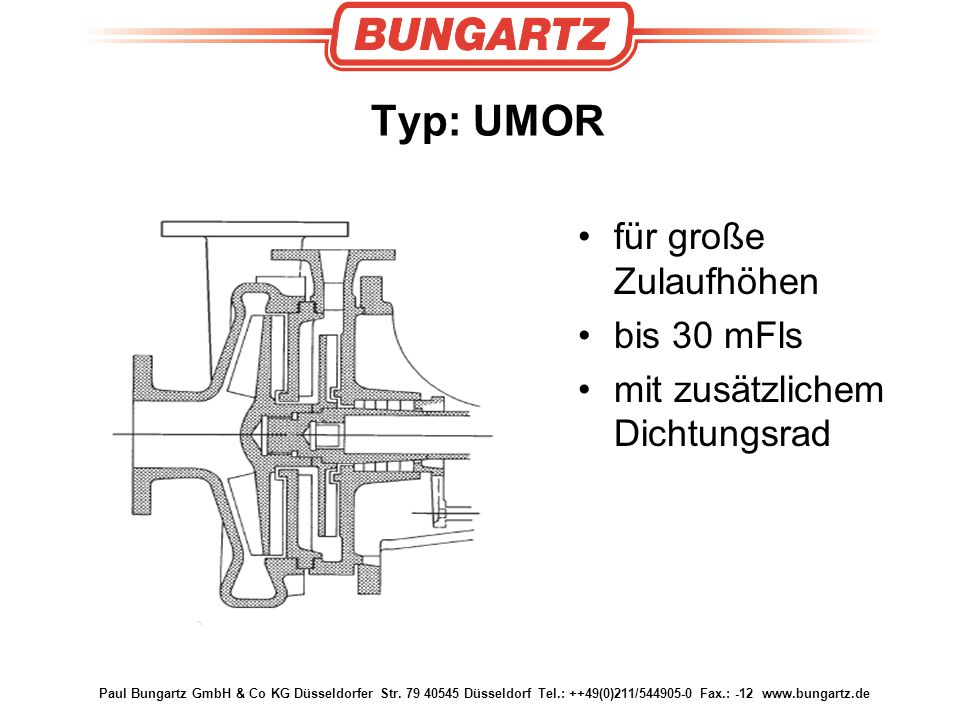

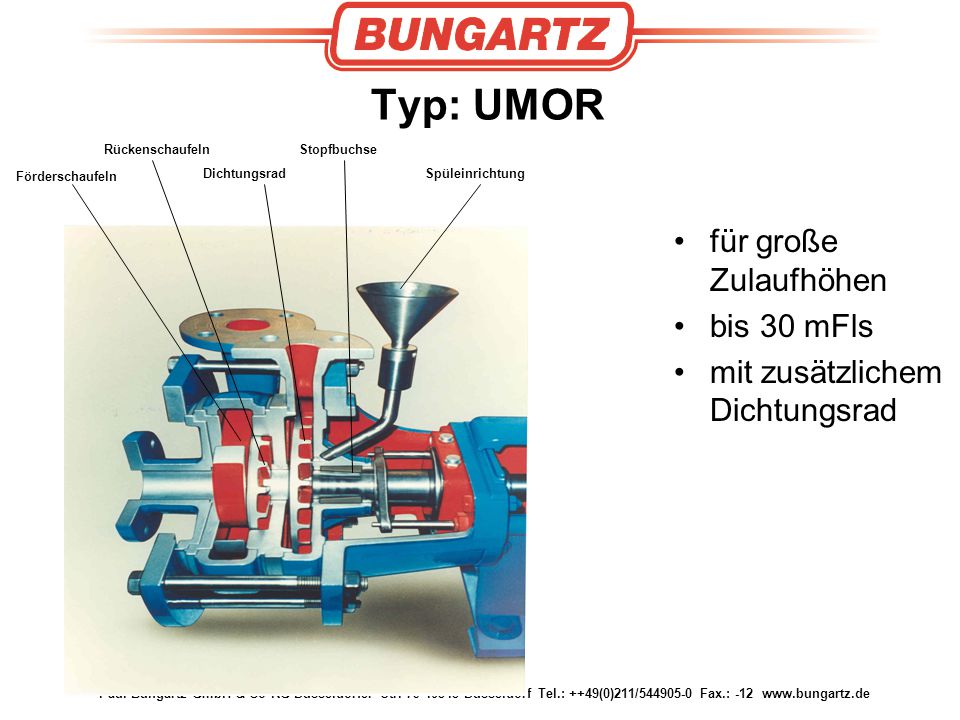

11 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Typ: UMOR für große Zulaufhöhen bis 30 mFls mit zusätzlichem Dichtungsrad

12 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Typ: UMOR für große Zulaufhöhen bis 30 mFls mit zusätzlichem Dichtungsrad Förderschaufeln Rückenschaufeln Dichtungsrad Stopfbuchse Spüleinrichtung

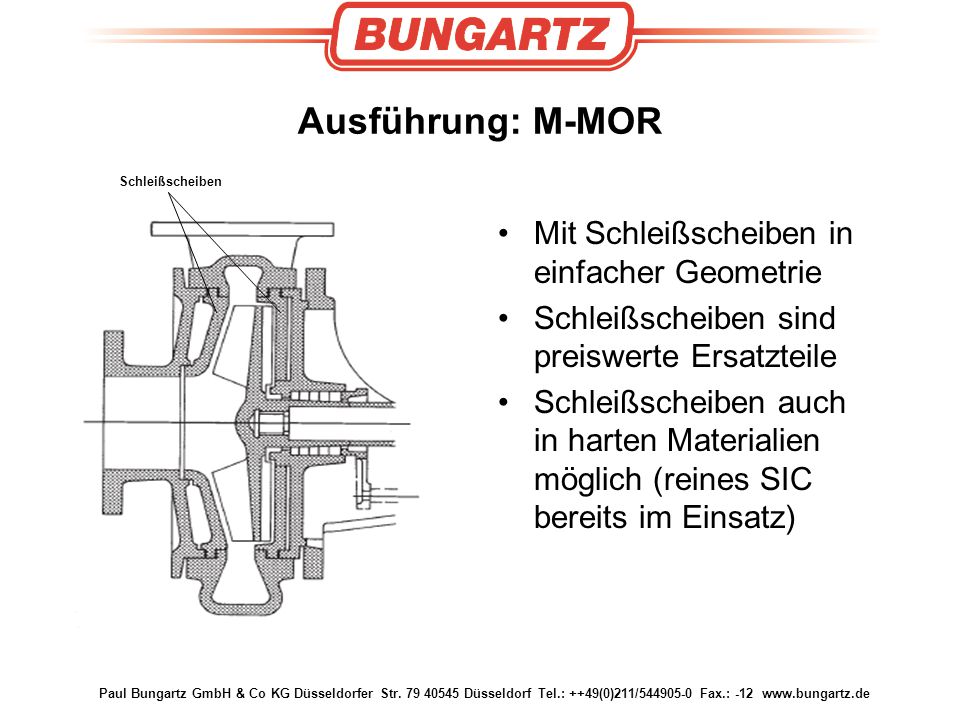

13 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Ausführung: M-MOR Mit Schleißscheiben in einfacher Geometrie Schleißscheiben sind preiswerte Ersatzteile Schleißscheiben auch in harten Materialien möglich (reines SIC bereits im Einsatz) Schleißscheiben

14 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Phosphorsäure mit hohem Feststoffanteil M-MOR oder M-UMOR mit Schleißscheiben (reines SIC bereits im Einsatz) 25.5/2.3 oder Sanicro28 auch für gashaltige Medien Schleißscheiben als Variante: mit selbstschmierender Graphitstopfbuchse (Ausführung ohne Fliehkraftregler !)

15 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Ammoniumnitrat (96-98%) / Harnstoffschmelze Dampf - Heiztaschen Spülanschlüsse gute interne Flüssigkeitszirkulation

16 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 T Ammoniumnitrat (96-98%) Dampf - Heiztaschen Thermofühleranschluss Ablassventil Spülanschlüsse

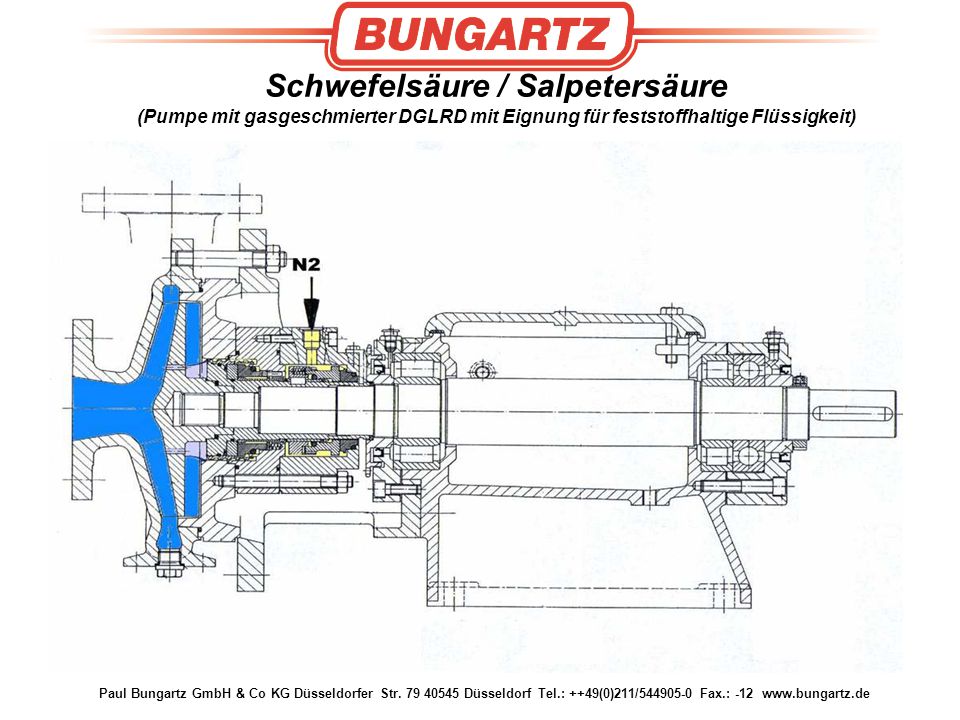

17 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Schwefelsäure / Salpetersäure (Pumpe mit gasgeschmierter DGLRD mit Eignung für feststoffhaltige Flüssigkeit)

18 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Schwefelsäure / Salpetersäure ( gasgeschmierter DGLRD mit Eignung für feststoffhaltige Flüssigkeit)

19 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Slurry Pumpe mit flüssigkeitsgeschmierter DGLRD Doppelte GLRD Ausführung als Dichtungspatrone Doppelte GLRD Ausführung als Dichtungspatrone

20 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Gleitringdichtung für feststoffhaltige Medien AUS EIN

21 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Teil 2 Tauchpumpen Typ T, Tauchpumpen ohne Lager in der Förderflüssigkeit Typ VKT, Tauchpumpen mit Axialstufe ohne Lager in der Förderflüssigkeit Typ MPAT, hermetisch gedichtete Pumpen mit trockenlaufender Magnetkupplung

22 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Tauchpumpen Typ: T Tauchpumpe für chemische Abwässer keine produktberührten Lager keine produktberührte Dichtung selbstregelnd möglich dann ohne Niveauüberwachung trockenlaufsicher Tauchtiefe „a“ bis 1.5 m

23 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Tauchpumpen Typ: VKT mit Vorlagebehälter und Entgasungs-Ejektor für den Behältereinbau Tauchpumpe mit Vorpropeller für den platzsparenden Einbau keine produktberührten Lager keine produktberührte Dichtung Trockenlaufsicher Anfahren bei jedem Flüssigkeitsstand

24 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Tauchpumpen Typ: MPAT Magnetgekuppelte Tauchpumpe für gefährliche / toxische Produkte keine produktberührten Lager keine produktberührte Dichtung selbstregelnd möglich, dann ohne Niveauüberwachung trockenlaufsicher

25 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Tauchpumpen Wellendichtung mit Sperrgasüberlagerung zum Einsatz bei Pumpentyp MPCV oder MPCT Lager mit Langzeit -/ Hochtemperatur - Fett Trockenlauffähiger Wellendichtring als Spaltdichtung Sperrgaszufuhr ständig produktfreier Bereich

26 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Teil 3 selbstregelnde Kreiselpumpe Typ V-AN

27 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Funktion ·Kennlinie und Regelverhalten der selbstregelnden Pumpe ·typische Installationen Konstruktiver Aufbau ·hydrodynamische Wellenspaltabdichtung ·Anwendungsspezifische Sekundärdichtungen (Stopfbuchse, doppelte GLRD, Magnetkupplung...) Typische Anwendungsbereiche

28 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Die hier vorgestellte vertikale Kreiselpumpe verfügt über einen internen Druckausgleich zwischen der Laufradsaugseite und dem zulaufseitigen Systemdruck. Durch diese Maßnahme wird eine Druckabsenkung im Laufradeintritt vermieden. sehr kleiner NPSH-Wert zulaufabhängige Förderung Eignung für stark gashaltige Medien

29 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Druckverlauf in einer normalsaugenden Kreiselpumpe PDPD P PDPD NPSH P NPSH A Kavitation !

30 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 PGPG PGPG PGPG ≈PG≈PG 30 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12

31 PDPD Gasausgleichs- leitung Druckverlauf in einer Kreiselpumpe, Typ AN P PDPD Keine Kavitation !

32 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Gas - und Druckausgleichs- Leitung Zulaufhöhe H z Regelcharakteristik Beispiel

33 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN hydrodynamische Wellenspaltabdichtung Anwendungsspezifisch ausgewählte Sekundärdichtung (z.B. DGLRD) keine Flüssigkeitsberührung der Sekundärdichtung während des Betriebes nicht produktberührte fettgeschmierte Wälzlager elastische, dreiteilige Kupplung Konstruktiver Aufbau

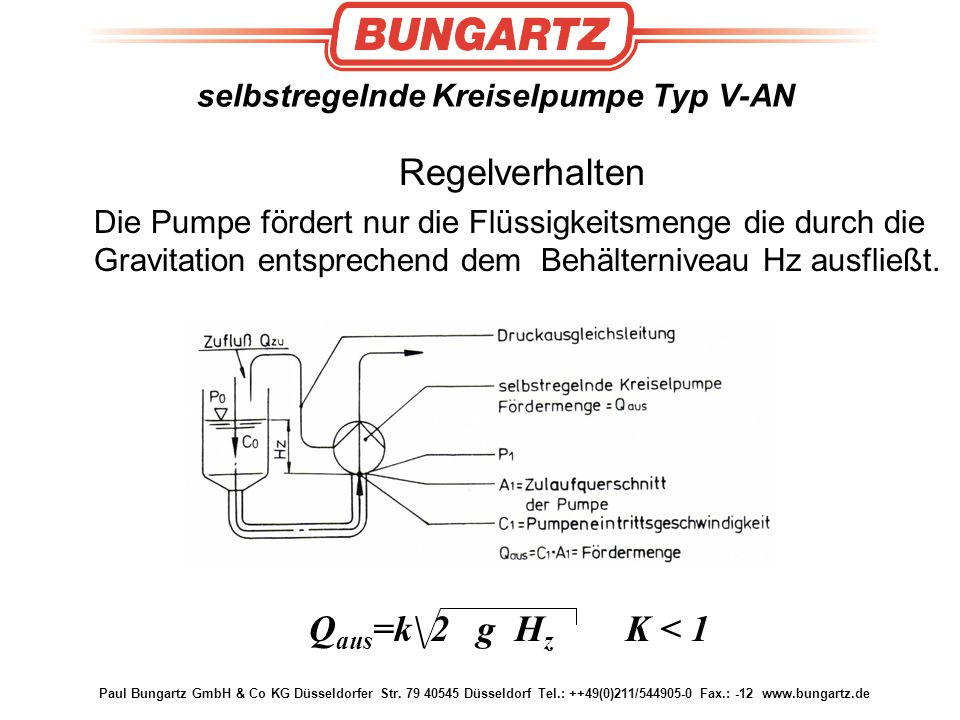

34 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Regelverhalten Die Pumpe fördert nur die Flüssigkeitsmenge die durch die Gravitation entsprechend dem Behälterniveau Hz ausfließt. Q aus =k 2 g H z K < 1

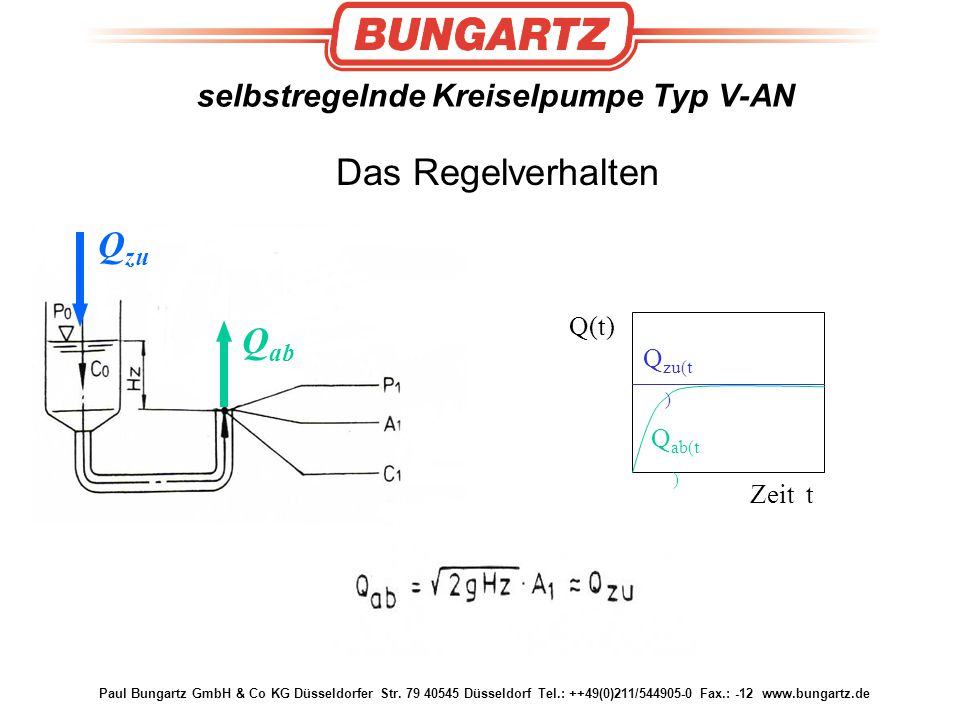

35 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Das Regelverhalten Q(t) Zeit t Q ab(t ) Q zu(t ) Q zu Q ab

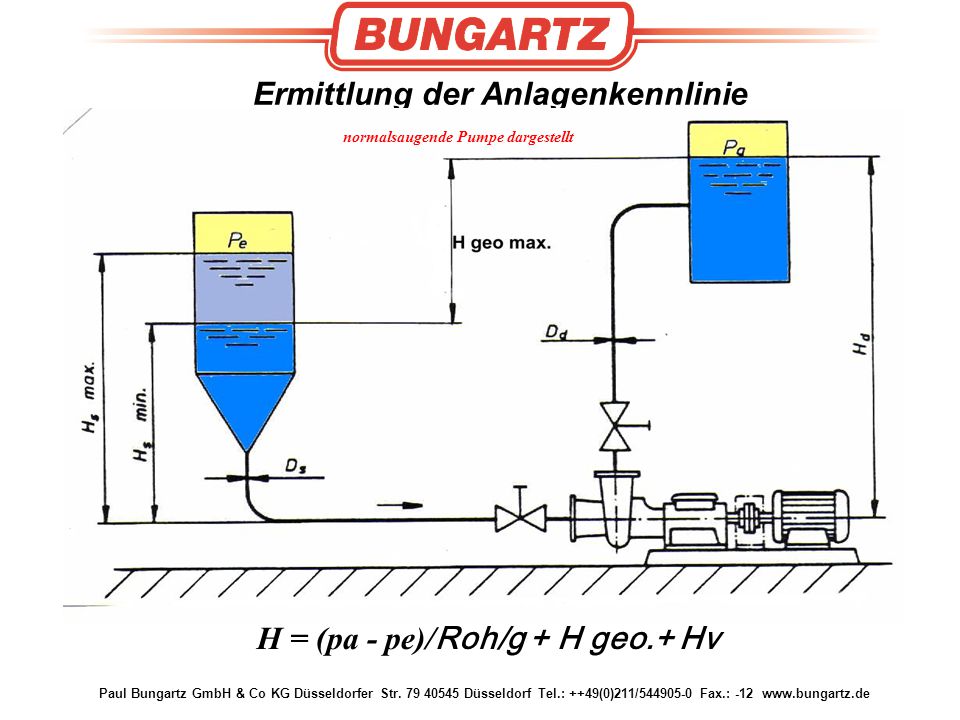

36 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Ermittlung der Anlagenkennlinie H = (pa - pe)/ Roh/g + H geo.+ Hv normalsaugende Pumpe dargestellt

37 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Kennlinie der normalsaugenden Pumpe Pumpenkennlinie der normalsaugenden Pumpe Betriebspunkt Anlagenkennlinie

38 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Kennlinie der selbstregelnden Pumpe Auslegungspunkt H z 4 H z 5 H z3 H z 2 H z 1 max. Kennlinie erreicht bei H z5 Betriebspunkt 2 Hz5 > Hz4 > Hz3 > Hz2 > Hz1

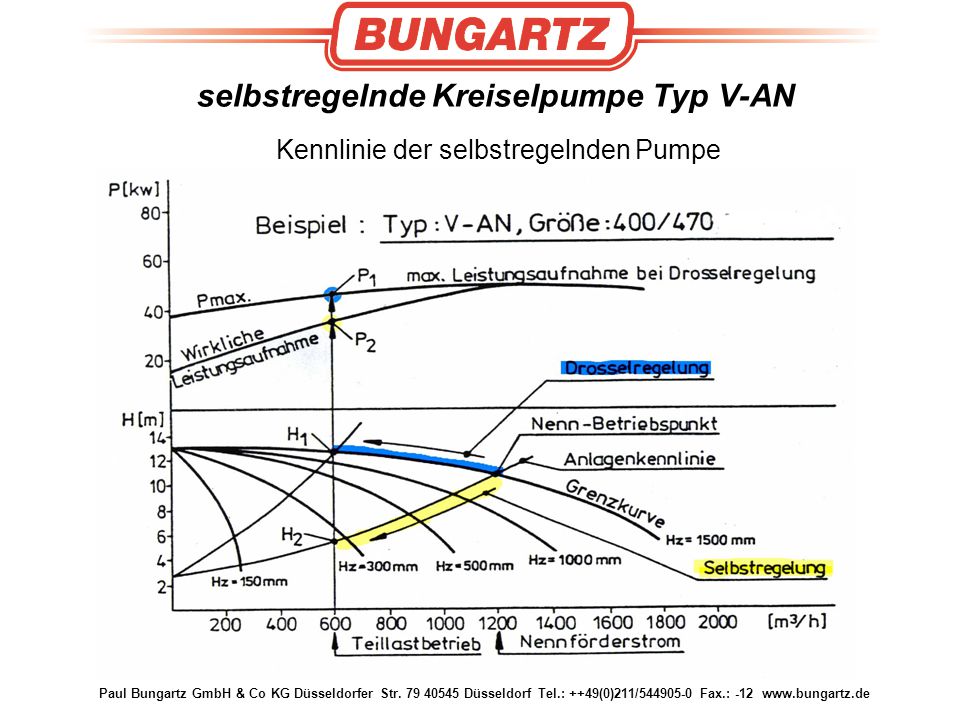

39 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Kennlinie der selbstregelnden Pumpe

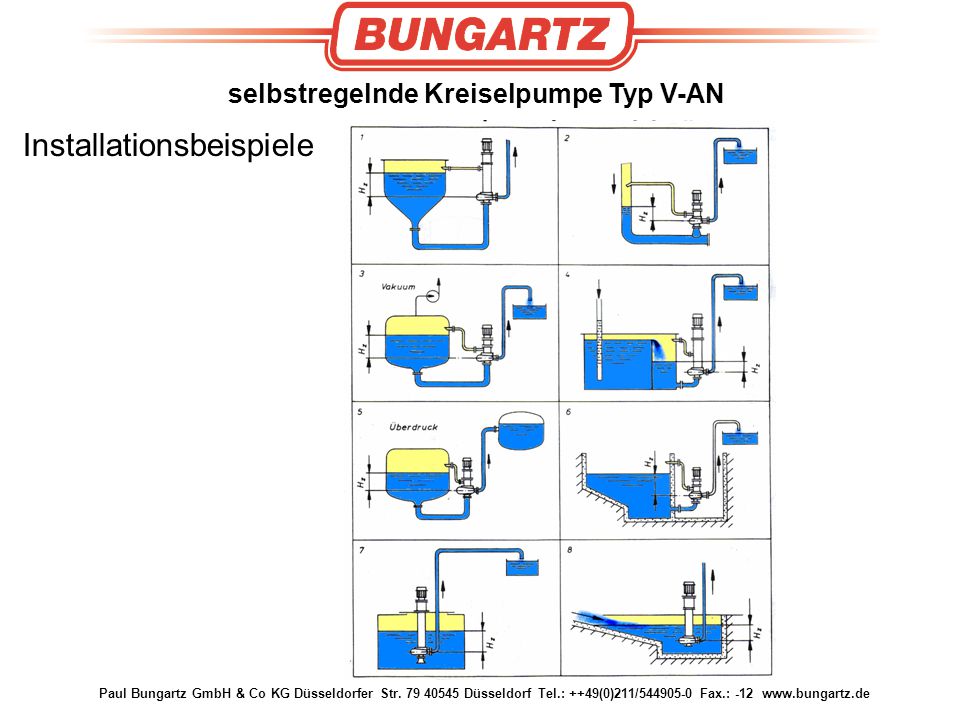

40 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Installationsbeispiele selbstregelnde Kreiselpumpe Typ V-AN

41 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Installationskosten: a > b > c > d V - AN Horizontal normalsaugend

42 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Harnstoff-Schmelze Vakuum 0.03bar HzHz

43 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Harnstoff- Schmelzepumpe Produktdaten: Schmelze 140°C 1220 kg/m 3

44 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Amoniumnitrat-Schmelze

45 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Amoniumnitrat- Schmelzepumpe Produktdaten: 99.6 % AN-Schmelze 175 °C

46 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Dimensionierung: c v,max < 0.25 m/s c h, max < 1.2 m/s H z : abhängig von der Pumpengröße und Drehzahl selbstregelnde Kreiselpumpe Typ V-AN Kondensatförderung

47 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Vakuumbandfilter Vakuum 0,2 bar abs. NPSH < 2 m

48 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Kühlwasserpumpen Zulaufhöhe Hz

49 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Eindampfanlage H z : abhängig von der Pumpengröße und Drehzahl Siedezustand

50 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Sedimenter / Klärer

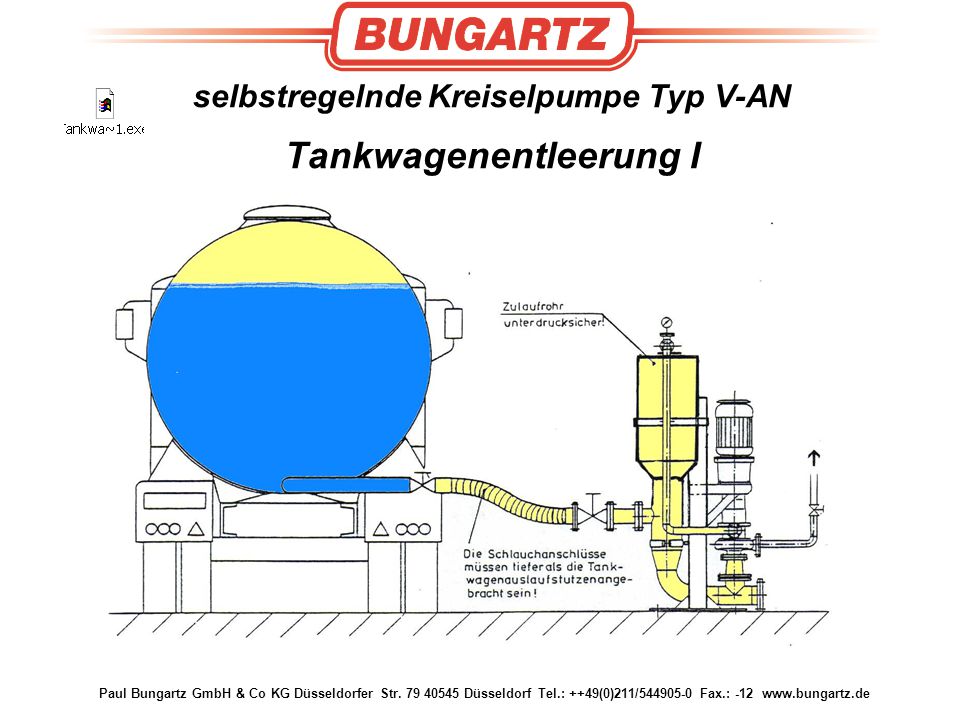

51 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Tankwagenentleerung I

52 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Tankwagenentleerung II

53 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Tankwagenentleerung III

54 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Tankwagenentleerung IV

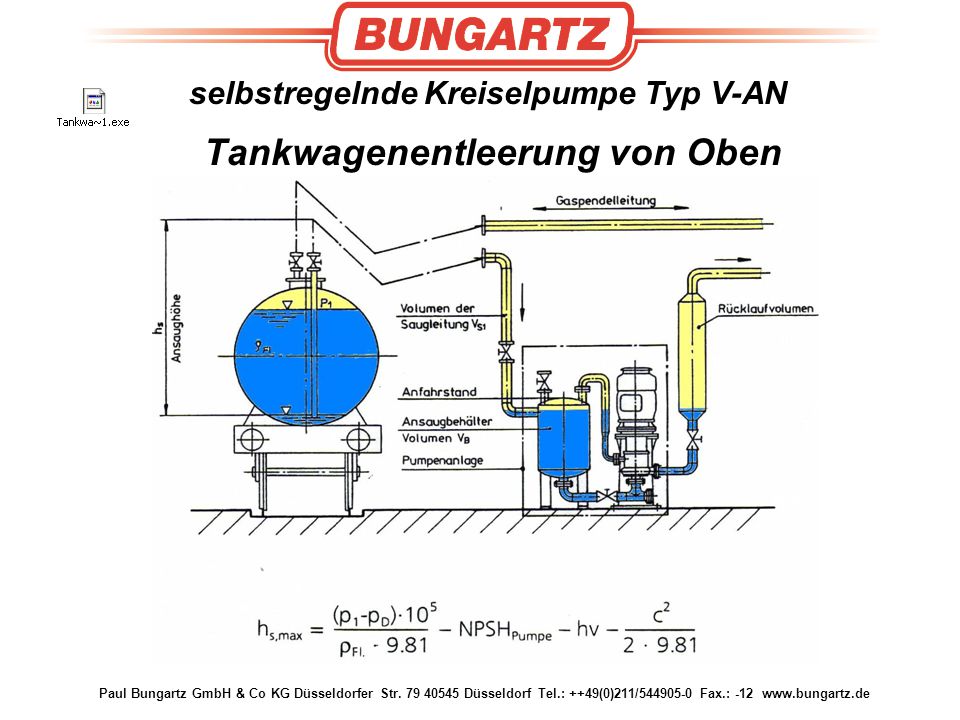

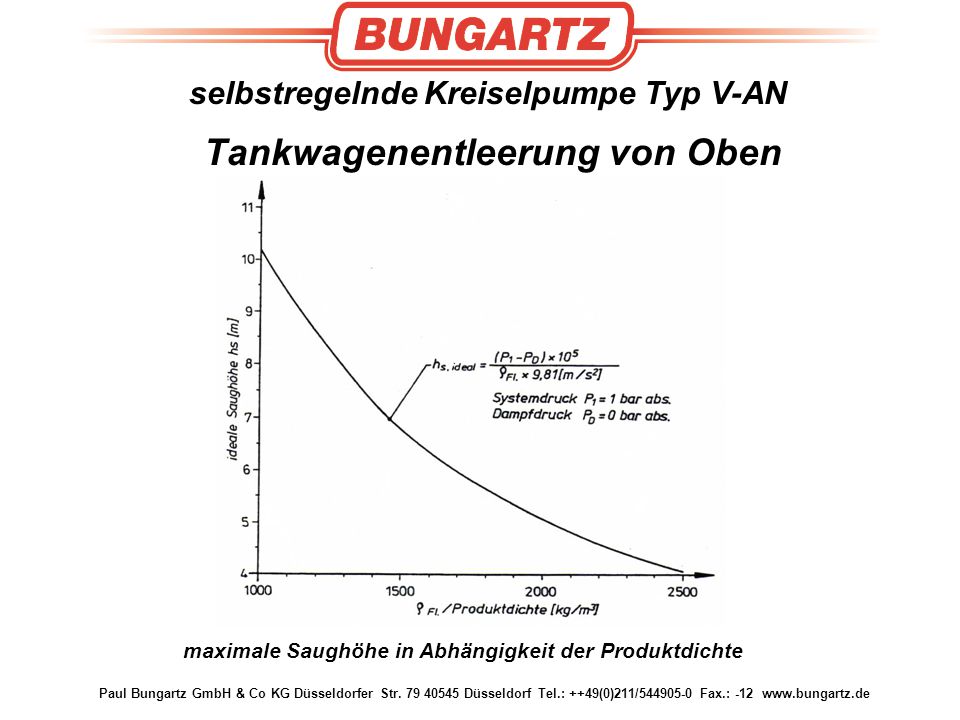

55 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Tankwagenentleerung von Oben

56 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Tankwagenentleerung von Oben maximale Saughöhe in Abhängigkeit der Produktdichte

57 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Komplettsystem Pumpe mit Zulaufrohr und Ausgleichsleitung Träger zur fundamentlosen Aufstellung Sperrsystem für gasgeschmierte DGLRD

58 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ: MPCV Magnetgekuppelte Pumpe für toxische Flüssigkeiten keine produktbeührte Lager keine produktberührte Dichtung selbstregelnd oder Normalsaugend trockenlaufsicher Maximaler Flüssigkeitsstand bei Stillstand der Pumpe Keine Flüssigkeit während des Betriebes N2N2 Ausblick Achema 2006 : Horizontalpumpe in dieser Ausführung

59 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN hydrodynamische Wellenspaltabdichtung Anwendungsspezifisch ausgewählte Sekundärdichtung (z.B. DGLRD) keine Flüssigkeitsberührung der Sekundärdichtung während des Betriebes nicht produktberührte fettgeschmierte Wälzlager elastische, dreiteilige Kupplung Konstruktiver Aufbau

60 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Sekundärdichtungen Stopfbuchse ·für nicht toxische Förderflüssigkeiten ·keine Produktberührung während des Pumpenbetriebes ·Stillstandsabdichtung / Spritzschutz ·es sind keine Sperr- oder Spülflüssigkeiten erforderlich Kein Produkt während des Pumpenbetriebes

61 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Sekundärdichtungen Spezialstopfbuchse ·für nicht toxische Förderflüssigkeiten ·keine Produktberührung während des Pumpenbetriebs ·Stillstandsabdichtung / Spritzschutz ·mit Wellenkontakt laufende Graphitringe ermöglichen auch den Einsatz bei Kondensaten (Dampfsperre) ·es sind keine Sperr- oder Spülflüssigkeiten erforderlich

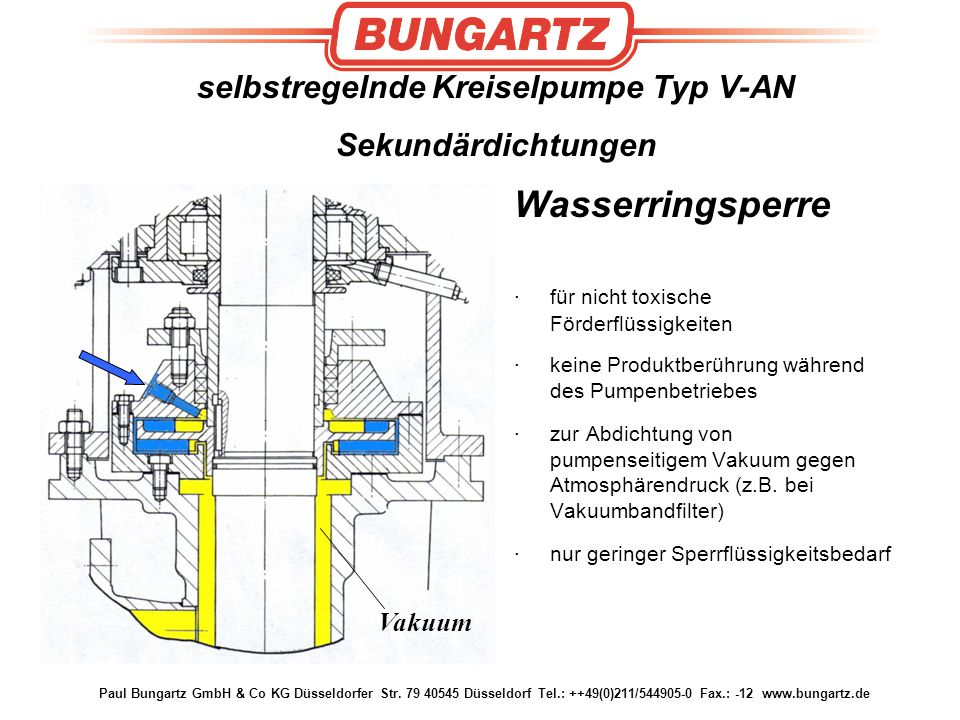

62 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Sekundärdichtungen Wasserringsperre ·für nicht toxische Förderflüssigkeiten ·keine Produktberührung während des Pumpenbetriebes ·zur Abdichtung von pumpenseitigem Vakuum gegen Atmosphärendruck (z.B. bei Vakuumbandfilter) ·nur geringer Sperrflüssigkeitsbedarf Vakuum

63 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ V-AN Sekundärdichtungen gasgeschmierte DGLRD ·für toxische Förderflüssigkeiten ·keine Produktberührung während des Pumpenbetriebes und Stillstandes durch hydrodynamische Entlastung ·Eignung auch bei feststoffhaltigen Medien bedingt durch ein Gaspolster vor der Dichtung ·verschleißfreier Lauf ·Sperrung mit Stickstoff oder Luft bei geringem Verbrauch und Drücken von nur bar über dem Systemdruck N2N2 Gasraum auch bei Pumpenstillstand

64 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 selbstregelnde Kreiselpumpe Typ: MPCVAN (30 bar, 300°C) Magnetgekuppelte Pumpe für toxische Flüssigkeiten keine produktbeührten Lager keine produktberührte Dichtung selbstregelnd daher ohne Niveauüberwachung trockenlaufsicher Maximaler Flüssigkeitsstand bei Stillstand der Pumpe Keine Flüssigkeit während des Betriebes N2N2

65 Paul Bungartz GmbH & Co KG Düsseldorfer Str Düsseldorf Tel.: ++49(0)211/ Fax.: -12 Leistungsbereich: Radiale und halbaxiale Pumpen Bis 1600 m 3 /h bei Förderhöhen in einstufiger Ausführung bis zu 140 m Fl.S. Werkstoffe: Alle Gußwerkstoffe auch Ni-Basis: „HC 2000“, Duplex „1.4539“, BU Alle schweißbaren Werkstoffe: auch Titan, Zirkonium
