1 Folie 1 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Herzlich Willkommen Roland Kistler Sales Engineer Tel. +49 (89)

2 Folie 2 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Netzwerk - Shutdown für NAS am Beispiel einer Synology

3 Folie 3 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Über SNMP Traps kann der SNMP-Adapter der ONLINE USV einen Shutdown für ein NAS initiieren. Einstellungen am SNMP-Adapter Folie 4 – 8 Einstellungen an der Synologie NAS Folie 9 – 13

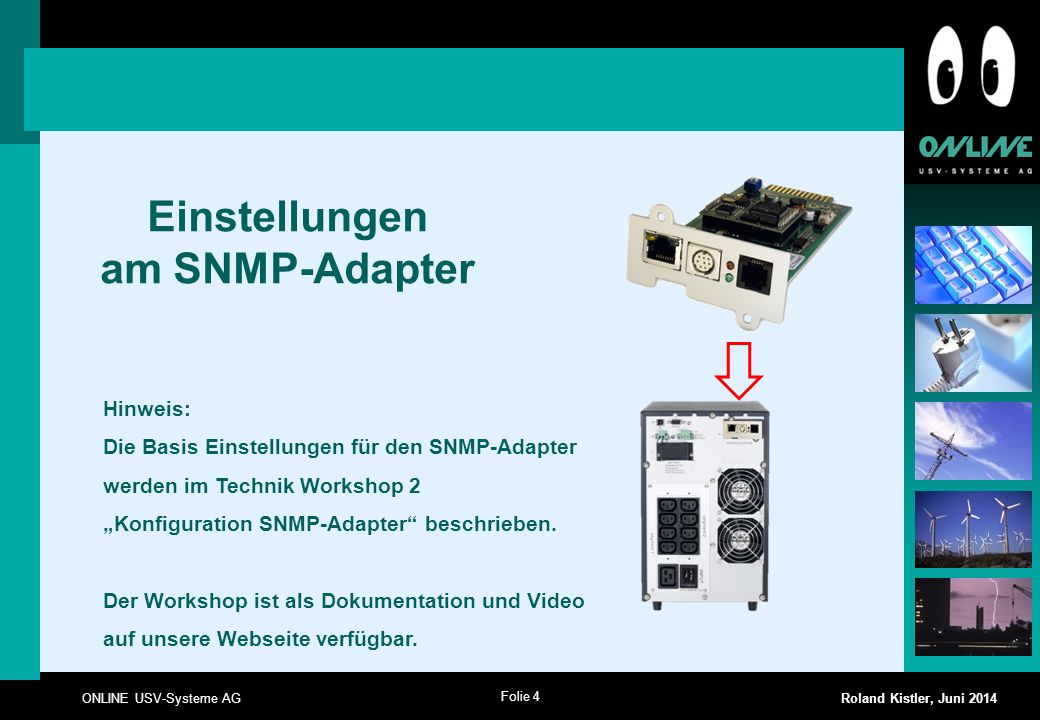

4 Folie 4 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Einstellungen am SNMP-Adapter Hinweis: Die Basis Einstellungen für den SNMP-Adapter werden im Technik Workshop 2 „Konfiguration SNMP-Adapter“ beschrieben. Der Workshop ist als Dokumentation und Video auf unsere Webseite verfügbar.

5 Folie 5 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Starten Sie Ihren Internet-Browser (Internet Explorer, Firefox, Chrome, etc.) und geben in die Adresszeile die IP-Adresse des SNMP-Adapters ein. Einstellungen am SNMP-Adapter Sie sollten nun die „Device Status“ Seite des SNMP-Adapter sehen.

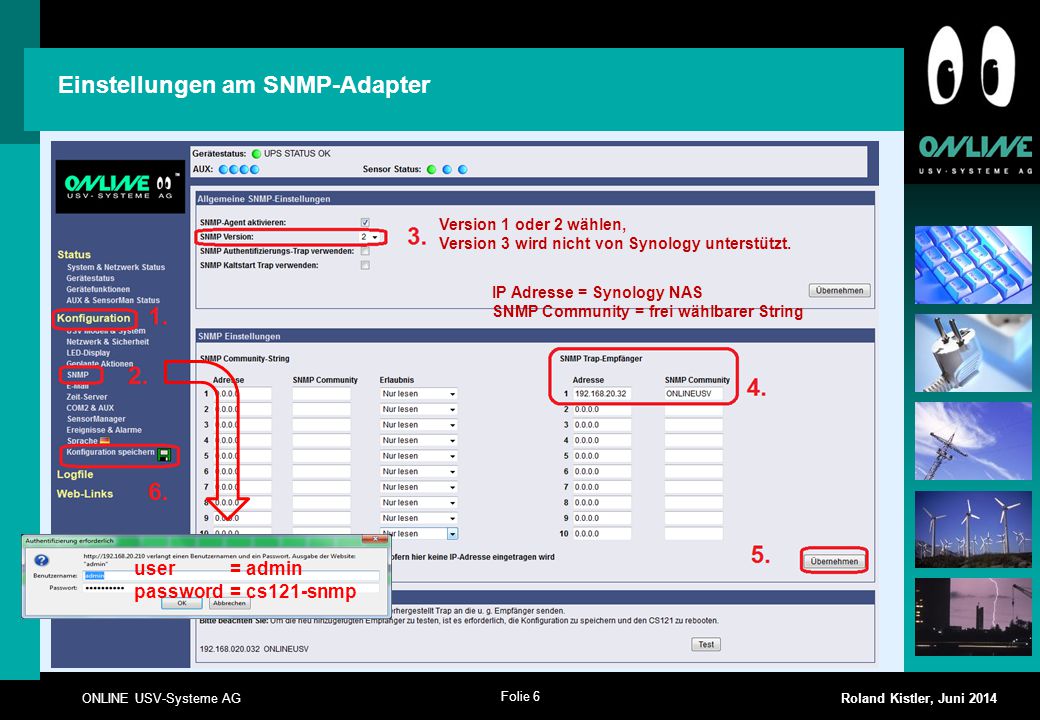

6 Folie 6 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 user = admin password = cs121-snmp Einstellungen am SNMP-Adapter Version 1 oder 2 wählen, Version 3 wird nicht von Synology unterstützt. IP Adresse = Synology NAS SNMP Community = frei wählbarer String

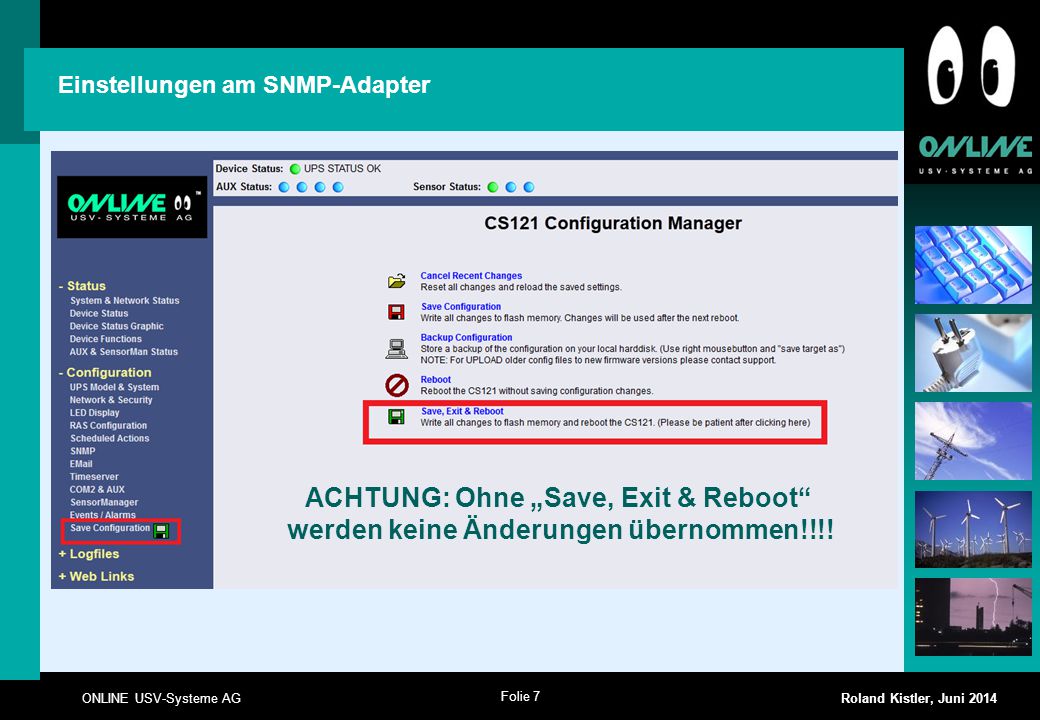

7 Folie 7 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 ACHTUNG: Ohne „Save, Exit & Reboot“ werden keine Änderungen übernommen!!!! Einstellungen am SNMP-Adapter

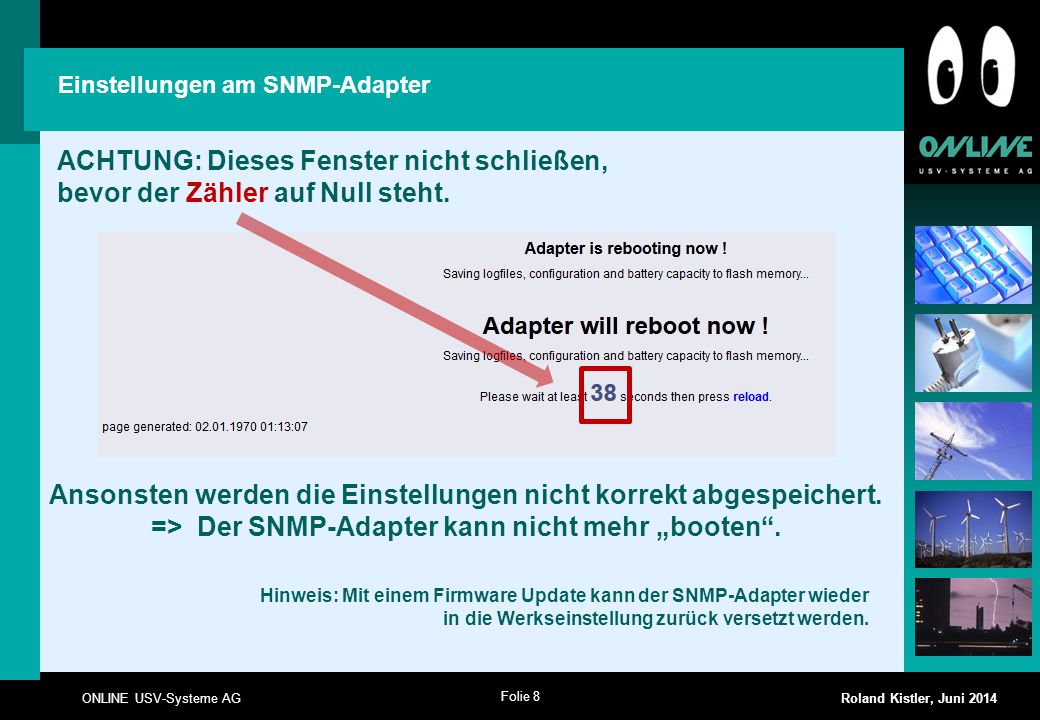

8 Folie 8 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 ACHTUNG: Dieses Fenster nicht schließen, bevor der Zähler auf Null steht. Ansonsten werden die Einstellungen nicht korrekt abgespeichert. => Der SNMP-Adapter kann nicht mehr „booten“. Hinweis: Mit einem Firmware Update kann der SNMP-Adapter wieder in die Werkseinstellung zurück versetzt werden. Einstellungen am SNMP-Adapter

9 Folie 9 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Einstellungen an der Synology NAS

10 Folie 10 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Voraussetzung bei der Synology NAS ist eine DSM-Version ab V 4.2. Einstellungen an der Synology NAS

11 Folie 11 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Einstellungen an der Synology NAS

12 Folie 12 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Einstellungen an der Synology NAS Lokale USV, Netzwerk-USV SNMP USV SNMP USV: USV-Anlagen mit SNMP-Adapter. IP Adresse = SNMP-Adapter SNMP Community = frei wählbarer String* SNMP-Version = v1 oder v2c* * gleich wie auf SNMP-Adapter

13 Folie 13 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Einstellungen an der Synology NAS GeräteinformationenBenachrichtigungen

14 Folie 14 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Nächste Workshops Workshops: :00 Uhr Sales Workshop XING: https://www.xing.com/net/prib6cf58x/usvexperten/ Oder einfach nach der Gruppe „USV Experten“ suchen

15 Folie 15 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Ausführliche Videoanleitungen unter oder auf jeder unserer Webseiten rechts unten, über das „Youtube“ Icon Videoanleitungen

16 Folie 16 ONLINE USV-Systeme AG Roland Kistler, Juni 2014 Vielen Dank für Ihre Aufmerksamkeit ! Roland Kistler Sales Engineer Tel. +49 (89)
