1 Produkte für effiziente Automation nxtSTUDIOnxtLIBnxtRT61499 FnxtHMI

2 für verteilte, durchgängige Systeme HMI Laufzeitsystem nxtHMI SCADA Laufzeitsystem nxtSCADA Basis Bibliothek I/O Anbindung Deployment Dokumentation Debugging Test/Simulation etc. Editor Steuerung Editor Visualisierung Engineering Studio nxtSTUDIO CAT Bibliotheken Vorgefertigte SW-Objekte nxtLIB IEC61499 Laufzeitsystem nxtRT61499 Produkte für effizientes Engineering

3 IEC = Studio für reine Steuerungsprogrammierung CAT = Studio für Projektierung mit vorgefertigten Software-Objekten (Bibliotheken) NOL = Studio wie CAT mit der zusätzlichen Möglichkeit eigene Objekte zu erstellen (Vollversion) Das EFFIZIENTESTE ENGINEERING WERKZEUG für die Automation verteilter, durchgängiger Systeme Projektierung von … mit einem einzigen Tool IECCATNOL … Steuerungen im verteilten System … HMI Visualisierung … SCADA Visualisierung … Dokumentation … Test & Simulation … Eigene Softwareobjekte … Eigene Bibliotheken X X X X X X X X X X X X nxtSTUDIO Ausprägungen Engineering Studio / nxtSTUDIO

4 Workspace Moderner Editor Individuell anpassbar Speichern mehrerer Layouts Alle Projektdaten auf einen Blick Topologie Übersicht Gesamtprojekt Technologien und Zusammenhänge sichtbar Engineering Studio / nxtSTUDIO

5 Editor: Steuerung Logik für Gesamtanlage Verteilung der Logik auf mehrere Steuerungen Automatisch erstellte Querkommunikation Programmdaten in XML Structured Text Editor Adapter u. Attribut Support Editor : Visualisierung Visual Studio kompatibel Symbol & Faceplate Editor Autom. Navigation-Menüs Programmierbar in C# HMI Export auf USB-Stick Multi-Topology Multi-Screens Multi-Resolution Engineering Studio / nxtSTUDIO

6 Hardware Abstraktion Hardware als Software-Objekte Unabhängig von Applikation Inbetriebnahme, Diagnose, Simulation über HMI Einfache I/O Anbindung Runtime Konfigurationstool Konfiguratoren für Feldbusse I/O Anbindung Simples Drag & Drop Liste der zu verbindenden I/Os Verwechslungsschutz Strukturierte Sicht der I/Os Engineering Studio / nxtSTUDIO

7 Mapping / Verteilung Simples Drag & Drop Automatisch erstellte Querkommunikation Automatisches Mapping bei Massen-Engineering Dokumentation Automatisch generierte Dokumentation (Docbook oder WYSIWYG) Individuelle Layouts Hilfe als HTML Export Schaltpläne mit Quer- Referenzierung Engineering Studio / nxtSTUDIO

8 Testcontainer: Steuerung Simulation von Funktionsblöcken Breakpoints Force, Watch, Watch Trend Kontextbezogenes umschalten d. Debugger Testcontainer : Visu Visuelle Simulation der Funktionen Status exportierbar und bearbeitbar Engineering Studio / nxtSTUDIO

9 Focus on Select Active Zoom XML view Cross Reference / print page Engineering Studio / nxtSTUDIO

10 Intellisense Cross Referencing Watch ECC Engineering Studio / nxtSTUDIO

11 HARDWARE Advantech ADAM Beckhoff CX … Serie Siemens Microbox Siemens EC31 Wago … KNX/EIB EtherCAT Profibus DALI … GEBÄUDE Raumsteuerung Heizung Klima Lüftung Zutrittskontrolle Beleuchtung Beschattung Energieversorgung Zeitschaltuhren Kalendersteuerung Wetterhahn Brandschutzklappen Verschiebbare Wände … PROZESS PID Regler Rampen Sequenzer Analog Verarbeitung Diverse Motoren Diverse Ventile Grenzwertschalter Alarmverarbeitung Digitale Verarbeitung Technologieobjekte Schrittketten-Objekte Mathematische FBs … Vorgefertigte Software-Objekte (CAT) für schnelles und qualitätgesichertes Engineering Bibliothek / nxtLIB

12 CAT – Steuerungslogik Bibliothek als Setup File inkl. Versionierung Erstellen von Binär-Bibliotheken Anbindung an Visu CAT in CAT Strukturen Definition der I/O Punkte CAT – Visualisierung Auswahl animierter Symbole per Drag & Drop Automatische Datenanbindung an Steuerungsobjekte Benutzerhierarchie für Parametrierung, … Bibliothek / nxtLIB

13 CAT – Steuerungslogik Composite Verdichten hierarchischer Objektebenen Kapseln von Komplexität Single-Line-Engineering die einfachste Art der Automation Ein-Linien Verbindungen zwischen FBs oder CATs Fehlerfrei durch Verbindungscheck Bibliothek / nxtLIB

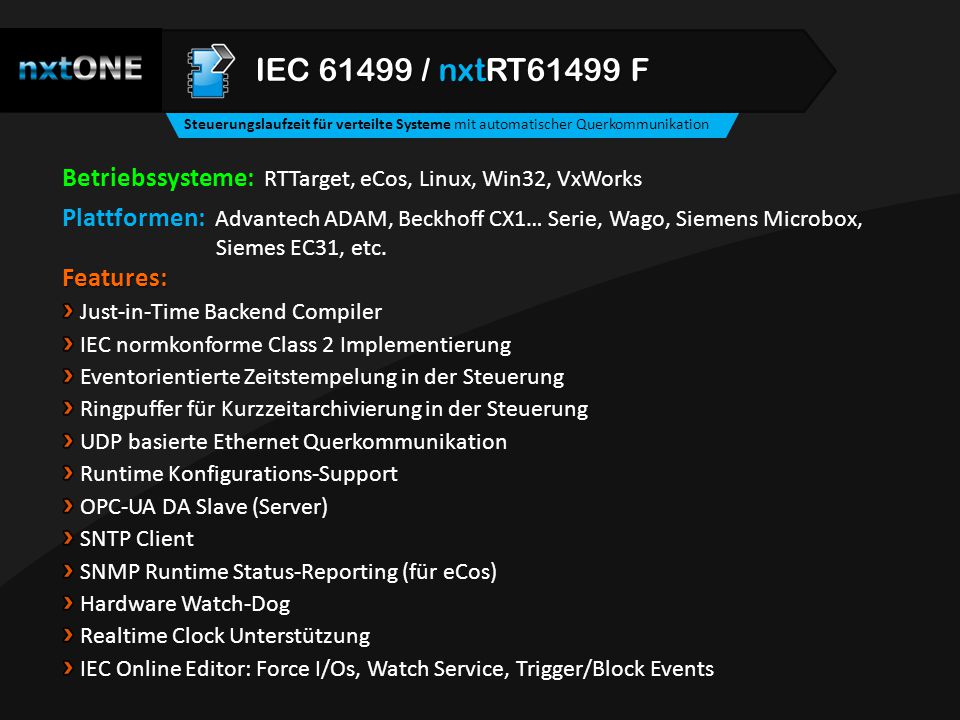

14 Plattformen: Advantech ADAM, Beckhoff CX1… Serie, Wago, Siemens Microbox, Siemes EC31, etc. Betriebssysteme: RTTarget, eCos, Linux, Win32, VxWorks Features: Just-in-Time Backend Compiler IEC normkonforme Class 2 Implementierung Eventorientierte Zeitstempelung in der Steuerung Ringpuffer für Kurzzeitarchivierung in der Steuerung UDP basierte Ethernet Querkommunikation Runtime Konfigurations-Support OPC-UA DA Slave (Server) SNTP Client SNMP Runtime Status-Reporting (für eCos) Hardware Watch-Dog Realtime Clock Unterstützung IEC Online Editor: Force I/Os, Watch Service, Trigger/Block Events Steuerungslaufzeit für verteilte Systeme mit automatischer Querkommunikation IEC / nxtRT61499 F

15 Features:.NET 3.5 Win32 Runtime Automatische Verbindung der HMI Clients zu allen benötigten Steuerungen Mehrere parallel bedienbare HMI Clients Kein zusätzlicher HMI Server notwendig Dynamische Anpassung der Auflösung (Zoom) Automatisch erstellte Alarmlisten Einfache Sprachumschaltung Integrierter Log Viewer Archive Link Redundanzbetrieb möglich Unterstützung von PostgreSQL, Winstör, usw. Konfigurationsverwaltung der Steuerungen Datenaufzeichnung (Werte, Alarme, Journale) Multi-Client Visualisierung ohne zusätzliche Server Betriebssysteme: Windows.NET nxtHMI / SCADA

16 Ein Engineering Tool für alle Aufgaben Reale Geräte als vorgefertigte SW-Objekte Steuerungslogik per Drag & Drop verteilen Hardwareunabhängiges Engineering Virtualisierung der Hardware Automatisierte Querkommunikation Automatische Kommunikation zwischen Steuerungen – Visualisierungsclients Keine SCADA / HMI Server nötig Keine Schnittstellen programmieren Systeme modellieren statt Geräte programmieren Wegweisende Useability Effizientes Engineering

17 Zeit und Geld sparen mit überlegenen Lösungen Zeit und Geld sparen mit überlegenen Lösungen EFFIZIENTES ENGINEERING dezentraler Systeme
