1 Der Lokschuppen Schutz – und Spezialbeschichtungen ausführen Inhaber: Patrick Schucklies Dennis Schulenberger Nico Görner

2 Inhaltsverzeichnis Position 4 Renovierungsanstrich der gusseisernen Fenster Beschreibung des Problemfeldes PrüfverfahrenLösungswegeArbeitsplan Werkzeuge, Materialien Berechnung nach VOB Besondere Leistungen

3 Beschreibung des Problemfeldes Bleierne Altlasten (Altbeschichtungen) (Alkydharzlack). Bleigehalt (Test) –Kratzprobe, Schleifen, optische Prüfung, Rot – orange Verfärbungen Gefahren: Bleierne Altlasten, Bleivergiftung, Bleistaub, Essen, Trinken, Rauchverbot

4 Beschreibung des Problemfeldes Bleifarbanstriche z.B. Bleimennige, dürfen nur nass geschliffen werden, da das Nassschleifen gut geeignet ist um keinen bleihaltigen Staub entstehen zulassen. Dies muss mit besonderer Vorsicht geschehen. Bleimennige muss man als Sondermüll entsorgen, da dies sehr giftig und schädlich für die Umwelt ist.

5 Besondere Schutzmaßnahmen (Bekleidung, Atemschutzgerät, Schutzbrille, Arbeitsschuhe, Schutzhandschuhe). Gusseiserne Fenster an einigen Stellen korrodiert (Ri2) Entrostungsverfahren. –H–H–H–Handentrostung: Schleifmittel, Klotz und Drahtbürste

6 Beschreibung des Problemfeldes Vorsorge: Atemschutzmaske mit Gummizug, Ganzkörperanzug, Handschuhe, Schutzbrille

7 Prüfverfahren Entfetten Optische Prüfung Prüfung auf Fette und Öle mit saugfähigem Papier (Papier saugt Öl auf = transparent)

8 Prüfverfahren Rost Optische Prüfung

9 Prüfverfahren Unterrostete Beschichtungen Sichtprobe: Kontrollieren ob, Altbeschichtungen sich im Korrosionsbereich abhebt. Bestimmung des Rostgrades : Ri2

10 Prüfverfahren Haftung der Altanstriche Gitterschnitt nach DIN

11 Prüfverfahren Eignung der Altanstriche für die Beschichtung Anlösen mit Kunstharzverdünnung (Testbenzin) und Nitroverdünnung. Reaktion beobachten: Auflösen oder Hochziehen bzw. keine Reaktion (diese Reaktion zeigt, ob sich die Altbeschichtung eignet oder komplett entfernt werden muss) Probeanstriche ansetzen und beurteilen

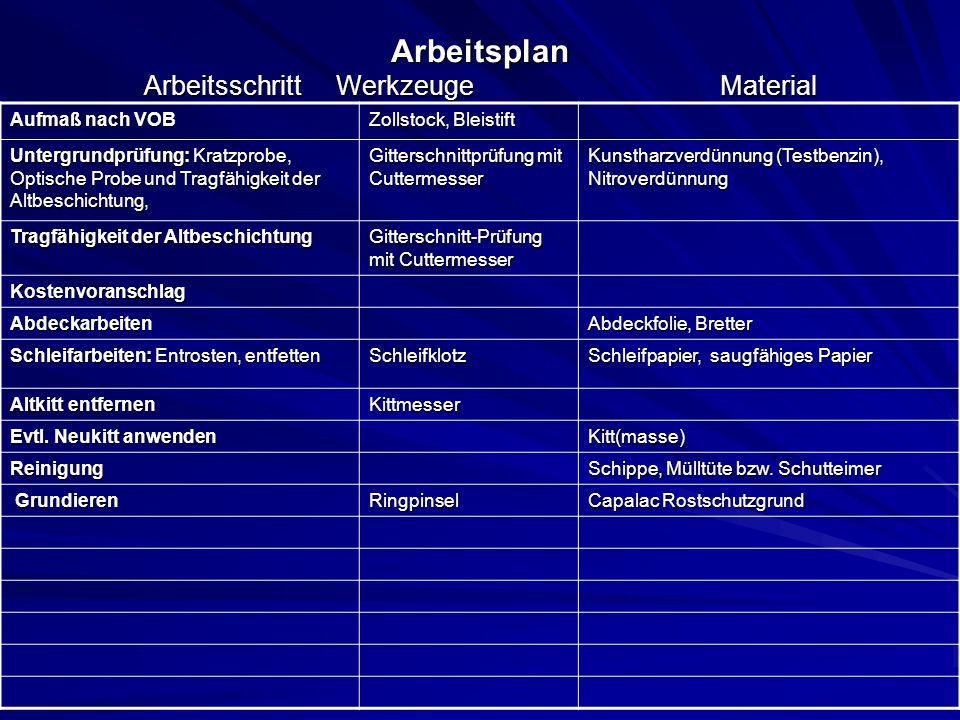

12 Arbeitsplan Arbeitsschritt Werkzeuge Material

13 Aufmaß nach VOB Zollstock, Bleistift

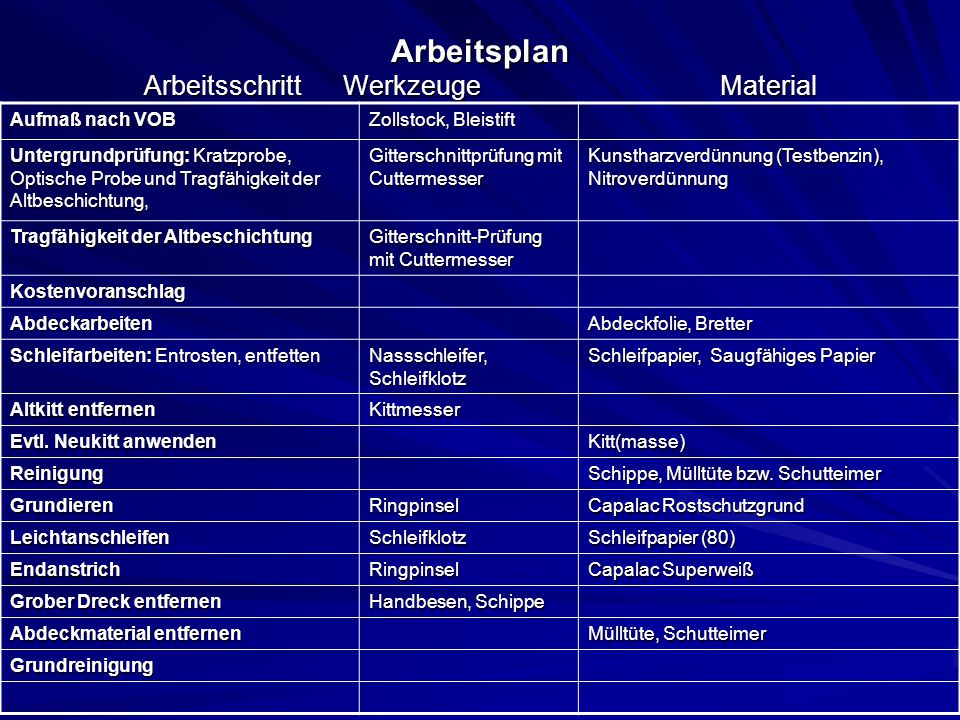

14 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Ri2 Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung

15 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser

16 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag

17 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag Abdeckarbeiten Abdeckfolie, Klebeband, Abdeckpapier, Bretter

18 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag Abdeckarbeiten Abdeckfolie, Bretter Schleifarbeiten: Entrosten, entfetten Schleifklotz Schleifklotz Schleifpapier (80er), saugfähiges Papier

19 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag Abdeckarbeiten Abdeckfolie, Bretter Schleifarbeiten: Entrosten, entfetten Schleifklotz Schleifpapier, saugfähiges Papier Altkitt entfernen Kittmesser

20 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag Abdeckarbeiten Abdeckfolie, Bretter Schleifarbeiten: Entrosten, entfetten Schleifklotz Schleifpapier, saugfähiges Papier Altkitt entfernen Kittmesser Evtl. Neukitt anwenden Kitt(masse)

21 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag Abdeckarbeiten Abdeckfolie, Bretter Schleifarbeiten: Entrosten, entfetten Schleifklotz Schleifpapier, saugfähiges Papier Altkitt entfernen Kittmesser Evtl. Neukitt anwenden Kitt(masse) Reinigung Schippe, Mülltüte bzw. Schutteimer

22 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag Abdeckarbeiten Abdeckfolie, Bretter Schleifarbeiten: Entrosten, entfetten Schleifklotz Schleifpapier, saugfähiges Papier Altkitt entfernen Kittmesser Evtl. Neukitt anwenden Kitt(masse) Reinigung Schippe, Mülltüte bzw. Schutteimer Grundieren GrundierenRingpinsel Capalac Rostschutzgrund

23 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag Abdeckarbeiten Abdeckfolie, Bretter Schleifarbeiten: Entrosten, entfetten Schleifklotz Schleifpapier, saugfähiges Papier Altkitt entfernen Kittmesser Evtl. Neukitt anwenden Kitt(masse) Reinigung Schippe, Mülltüte bzw. Schutteimer GrundierenRingpinsel Capalac Rostschutzgrund Leicht anschleifen Schleifklotz Schleifpapier (80er)

24 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag Abdeckarbeiten Abdeckfolie, Bretter Schleifarbeiten: Entrosten, entfetten Schleifklotz Schleifpapier, saugfähiges Papier Altkitt entfernen Kittmesser Evtl. Neukitt anwenden Kitt(masse) Reinigung Schippe, Mülltüte bzw. Schutteimer GrundierenRingpinsel Capalac Rostschutzgrund Leicht anschleifen Schleifklotz Schleifpapier (120er) EndanstrichRingpinsel Capalac Superweiß

25 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag Abdeckarbeiten Abdeckfolie, Bretter Schleifarbeiten: Entrosten, entfetten Schleifklotz Schleifpapier, saugfähiges Papier Altkitt entfernen Kittmesser Evtl. Neukitt anwenden Kitt(masse) Reinigung Schippe, Mülltüte bzw. Schutteimer GrundierenRingpinsel Capalac Rostschutzgrund Leicht anschleifen Schleifklotz Schleifpapier (80) EndanstrichRingpinsel Capalac Superweiß Groben Dreck entfernen Handbesen, Schippe

26 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag Abdeckarbeiten Abdeckfolie, Bretter Schleifarbeiten: Entrosten, entfetten Schleifklotz Schleifpapier, saugfähiges Papier Altkitt entfernen Kittmesser Evtl. Neukitt anwenden Kitt(masse) Reinigung Schippe, Mülltüte bzw. Schutteimer GrundierenRingpinsel Capalac Rostschutzgrund Leicht anschleifen Schleifklotz Schleifpapier (80) EndanstrichRingpinsel Capalac Superweiß Groben Dreck entfernen Handbesen, Schippe Abdeckmaterial entfernen Mülltüte, Schutteimer

27 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag Abdeckarbeiten Abdeckfolie, Bretter Schleifarbeiten: Entrosten, entfetten Nassschleifer, Schleifklotz Schleifpapier, Saugfähiges Papier Altkitt entfernen Kittmesser Evtl. Neukitt anwenden Kitt(masse) Reinigung Schippe, Mülltüte bzw. Schutteimer GrundierenRingpinsel Capalac Rostschutzgrund LeichtanschleifenSchleifklotz Schleifpapier (80) EndanstrichRingpinsel Capalac Superweiß Grober Dreck entfernen Handbesen, Schippe Abdeckmaterial entfernen Mülltüte, Schutteimer Grundreinigung

28 Arbeitsplan Arbeitsschritt Werkzeuge Material Aufmaß nach VOB Zollstock, Bleistift Untergrundprüfung: Kratzprobe, Optische Probe und Tragfähigkeit der Altbeschichtung, Gitterschnittprüfung mit Cuttermesser Kunstharzverdünnung (Testbenzin), Nitroverdünnung Tragfähigkeit der Altbeschichtung Gitterschnitt-Prüfung mit Cuttermesser Kostenvoranschlag Abdeckarbeiten Abdeckfolie, Bretter Schleifarbeiten: Entrosten, entfetten Schleifklotz Schleifpapier, saugfähiges Papier Altkitt entfernen * Kittmesser Evtl. Neukitt anwenden Kitt(masse) Reinigung Schippe, Mülltüte bzw. Schutteimer GrundierenRingpinsel Capalac Rostschutzgrund Leicht anschleifen Schleifklotz Schleifpapier (80) EndanstrichRingpinsel Capalac Superweiß Groben Dreck entfernen Handbesen, Schippe Abdeckmaterial entfernen Mülltüte, Schutteimer Grundreinigung Auftragskontrolle

29 *Besondere Leistungen (Kitten) Altkitt entfernen Fenster absichern Kittfuge säubern Altkitt auf Haftung prüfen Bei vorhandenen Fensterschäden Altkitt komplett entfernen Abplatzender Altkitt muss entfernt werden Bei Sprüngen im Glas, Scheibe auswechseln Neue bestellen und einbauen Neu verkitten und ein paar Wochen trocknen lassen

30 Werkzeuge und Materialien (Übersicht) Werkzeuge –Atemschutzmaske –Schutzbrille –Ganzkörperanzug –Schutzhandschuhe –Schleifklotz –Cuttermesser –Kittmesser –Ringpinsel –Schippe und Handbesen –Zollstock –Stehleiter + Brett (für unebenen Untergrund) Materialien –Schleifpapier –Capalac Superweiß –Capalac Rostschutzgrund –Klebeband –Kitt –Abdeckfolie –Mülltüten –saugfähiges Papier

31 Berechnung nach VOB PosPosPosPosBezeichnung Ein- heit MaßeSumme Gesamt- summe

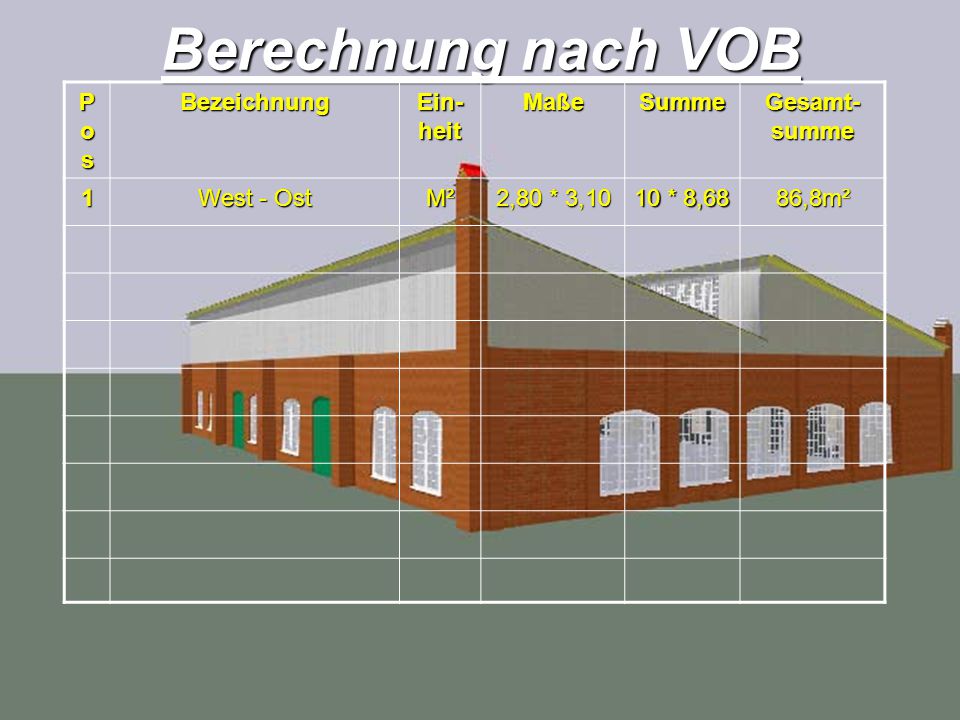

32 Berechnung nach VOB PosPosPosPosBezeichnung Ein- heit MaßeSumme Gesamt- summe 1 West - Ost M² 2,80 * 3,10 10 * 8,68 86,8m²

33 Berechnung nach VOB PosPosPosPosBezeichnung Ein- heit MaßeSumme Gesamt- summe 1 West - Ost M² 2,80 * 3,10 10* 8,68 86,8m² 2NordseiteM² 2,80 * 2,77 6 * 7,76 46,54m²

34 Berechnung nach VOB PosPosPosPosBezeichnung Ein- heit MaßeSumme Gesamt- summe 1 West - Ost M² 2,80 * 3,10 10 * 8,68 86,8m² 2NordseiteM² 2,80 * 2,77 6 * 7,76 46,54m² 3 Addieren Nord, West – Ost Seite M² 86,8 + 46,54 133,34133,34m²

35 Berechnung nach VOB PosPosPosPosBezeichnung Ein- heit MaßeSumme Gesamt- summe 1 West - Ost M² 2,80 * 3,10 10 * 8,68 86,8m² 2NordseiteM² 2,80 * 2,77 6 * 7,76 46,54m² 3 Addieren Nord, West – Ost Seite M² 86,8 + 46,54 133,34133,34m² 4 Dachfenster Richtung Norden M 9,06 – 5,41 3,65 / 3 1,22m

36 Berechnung nach VOB PosPosPosPosBezeichnung Ein- heit MaßeSumme Gesamt- summe 1 West - Ost M² 2,80 * 3,10 10 * 8,68 86,8m² 2NordseiteM² 2,80 * 2,77 6 * 7,76 46,54m² 3 Addieren Nord, West – Ost Seite M² 86,8 + 46,54 133,34133,34m² 4 Dachfenster Richtung Norden M 9,06 – 5,41 3,65 / 3 1,22m 5 Dachfenster Richtung Norden M 1,22 * 2 2,432,43m

37 Berechnung nach VOB PosPosPosPosBezeichnung Ein- heit MaßeSumme Gesamt- summe 1 West - Ost m² 2,80 * 3,10 10 * 8,68 86,8m² 2Nordseitem² 2,80 * 2,77 6 * 7,76 46,54m² 3 Addieren Nord, West – Ost Seite m² 86,8 + 46,54 133,34133,34m² 4 Dachfenster Richtung Norden m 9,06 – 5,41 3,65 / 3 1,22m 5 Dachfenster Richtung Norden m 1,22 * 2 2,432,43m 6 Dachfenster Richtung Norden m² 2,43m * 42,06m 102,20m² * 2 204,4m²

38 Berechnung nach VOB PosPosPosPosBezeichnung Ein- heit MaßeSumme Gesamt- summe 1 West - Ost M² 2,80 * 3,10 10 * 8,68 86,8m² 2NordseiteM² 2,80 * 2,77 6 * 7,76 46,54m² 3 Addieren Nord, West – Ost Seite M² 86,8 + 46,54 133,34 133,34m² 133,34m² 4 Dachfenster Richtung Norden M 9,06 – 5,41 3,65 / 3 1,22m 5 Dachfenster Richtung Norden M 1,22 * 2 2,432,43m 6 Dachfenster Richtung Norden M² 2,43 * 42,06 102,20 * 2 204,4m² 7 Dachfenster Richtung Norden M² 204, ,34 337,74337,74m²

39 Berechnung nach VOB PosPosPosPosBezeichnung Ein- heit MaßeSumme Gesamt- summe 1 West - Ost M² 2,80 * 3,10 10 * 8,68 86,8m² 2NordseiteM² 2,80 * 2,77 6 * 7,76 46,54m² 3 Addieren Nord, West – Ost Seite M² 86,8 + 46,54 133,34133,34m² 4 Dachfenster Richtung Norden M 9,06 – 5,41 3,65 / 3 1,22m 5 Dachfenster Richtung Norden M 1,22 * 2 2,432,43m 6 Dachfenster Richtung Norden M² 2,43 * 42,06 102,20 * 2 204,4m² 7 Dachfenster Richtung Norden M² 204, ,34 337,74337,74m² 8 Innen und Außen M² 337,74 * 2 675,48675,48m²

40 Bindemittel –Alkydharze –Epoxidharze –Polyruethanharze –Acrylharze –Chlorkautschuk –Bitumen

41 Bindemittel Alkydharze Gute Benetzung des Untergrundes und der Pigmente, Seifenbildung mit aktiven Pigmenten, für normale Außenbeanspruchung

42 Bindemittel Epoxidharze Besonders gute Haftung, besonders abriebbeständig, besonders lösemittelbeständig, Fett - und ölbeständig, besonders laugenbeständig, kreiden im Außenbereich

43 Bindemittel Polyruethanharze Besonders säurebeständig, besonders lösemittelbeständig, besonders Witterungsbeständigkeit, besonders abriebbeständig

44 Bindemittel Acrylharze Besonders gute Haftung

45 Bindemittel Chlorkautschuk Besonders wasserbeständig, besonders chemikalienbeständig

46 Bindemittel Bitumen Besonders wasserbeständig

47 Wofür haben wir uns entschieden? PolyruethanharzeDefinition: Besonders säurebeständig, besonders lösemittelbeständig, besonders Witterungsbeständigkeit, besonders abriebbeständig

48 WirDankenIhnenfürIhreAufmerksamkeit
