1 Copyright über Gesamtdokument: Prof.Dr. Fritz Steimer

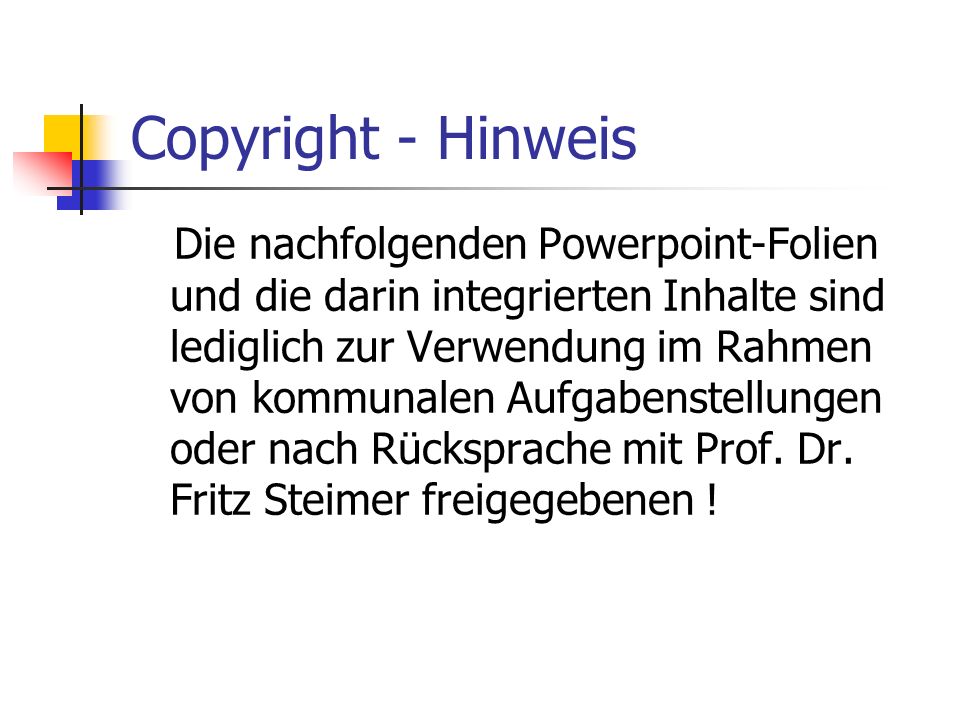

2 Copyright - Hinweis Die nachfolgenden Powerpoint-Folien und die darin integrierten Inhalte sind lediglich zur Verwendung im Rahmen von kommunalen Aufgabenstellungen oder nach Rücksprache mit Prof. Dr. Fritz Steimer freigegebenen !

3 Leitspruch des Tages Die Zukunft können wir nicht vorausbestimmen – aber – Wir können uns darauf vorbereiten (Joseph Weizenbaum)

4 Einige aktuelle (hoffentlich motivierende) Zahlen zum Einstieg
Der aus der Breitbandkommunikation entstehende Zuwachs an Wirtschaftskraft in D beträgt derzeit etwa 9 Milliard. € p.a. Hieraus könnten bis 2010 etwa neue Arbeitsplätze entstehen Der derzeitige Produktivitätszuwachs in Industrieländer wird zu ca. 1/3 von der Breitbandkommunikation getragen In Baden-W. verfügen derzeit etwa 2/3 aller Haushalte über einen Internetzugang. Tendenz: dynamisch steigend. Aber: Nur ca. 60 % davon sind breitbandig. Quellen: OECS-Studie + (N)Online-Atlas 2007

5 Agenda -1 - Michael Herb, Akademie Ländlicher Raum, Baden- Württemberg
9.00 Uhr: Eröffnung und Begrüßung - Michael Herb, Akademie Ländlicher Raum, Baden- Württemberg - Grußwort Landrat 9.15 Uhr: Einführung und Grundlagen Einsatzpotenziale der Breitbandkommunikation und technische Aspekte (Prof.Dr. Steimer) 10.00 Uhr: Breitbandkommunikation als Standortfaktor für die Gemeinden (Prof.Dr.Steimer)

6 Agenda -2 10.45 Uhr: Kaffeepause
11.00 Uhr: Die virtuelle (Breitband-)Kommune: Welche Anforderungen haben Bürger, KMUs und Behörden an die Breitbandversorgung? (gemeinsame Seminararbeit) (Prof.Dr. Steimer) Anforderungen und Nutzenpotenziale der Nutzergruppen einer Kommune (Bürger, typische Unternehmen, Einsatz- und Nutzungsbeispiele) 11.45 Uhr: Mittagspause 12.45 Uhr: Alternative (Breitband-)Zugangsmöglichkeiten (Prof.Dr. Steimer)

7 Agenda-3 Bürgermeister Scheerer, Vorsitzender der Clearingstelle
13.15 Uhr: Leitfaden für Kommunen: Wann darf ein Bürgermeister Geld in die Hand nehmen? - Rechtliche Rahmenbedingungen und deren Auswirkungen. Michael Reiss – Ministerium Ländlicher Raum 13.45 Uhr Fragen/Diskussion/Aussprache 14.15 Uhr Erfahrungsbericht Netzwerkbildung: Kooperationen zwischen Kommunen, KMUs, Providern und regionalen Versorgern. Bürgermeister Scheerer, Vorsitzender der Clearingstelle 15.00 Uhr: Kaffeepause

8 Agenda-4 15.15 Uhr: Gemeinsame Seminararbeit - Anforderungsprofile, Kosten-/Nutzenrechnung, Präsentationskit für den KIV - Ermittlung der kommunalen Anforderungs- und Nutzenprofile - Elementare Aspekte einer Kosten-/Nutzenrechnung - Handlungsempfehlungen für Kommunen - Nutzungsleitfaden des „Präsentations-Kits für kommunale Internet- Verantwortliche 16.45 Uhr Weiterführende Hinweise für kommunale Internetverantwortliche/Planer: - Michael Reiss, Ministerium für Ernährung und Ländlichen Raum, Baden Württemberg - Vorstellung des Internetportals der Clearingstelle des Ministeriums Ländlichen Raum 17.00 Uhr: Ende der Veranstaltung

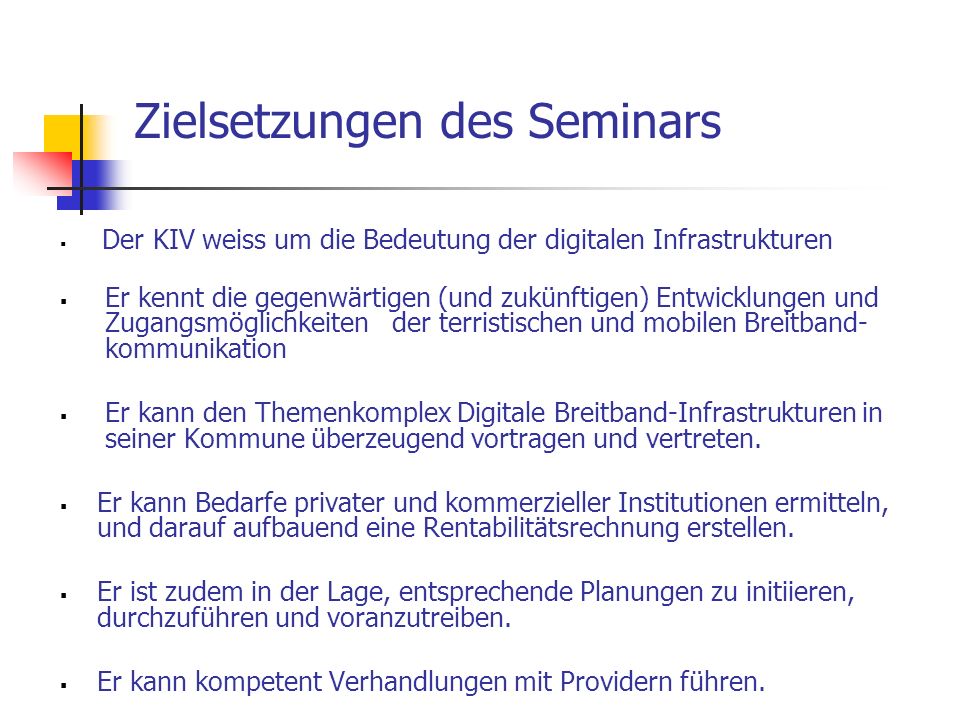

9 Zielsetzungen des Seminars
Der KIV weiss um die Bedeutung der digitalen Infrastrukturen Er kennt die gegenwärtigen (und zukünftigen) Entwicklungen und Zugangsmöglichkeiten der terristischen und mobilen Breitband- kommunikation Er kann den Themenkomplex Digitale Breitband-Infrastrukturen in seiner Kommune überzeugend vortragen und vertreten. Er kann Bedarfe privater und kommerzieller Institutionen ermitteln, und darauf aufbauend eine Rentabilitätsrechnung erstellen. Er ist zudem in der Lage, entsprechende Planungen zu initiieren, durchzuführen und voranzutreiben. Er kann kompetent Verhandlungen mit Providern führen.

10 Teil 1 Einführung und Grundlagen

11 Auf dem Weg in die Informations-gesellschaft

12 Auch die Informations-/Kommunikations-gesellschaft braucht „Roh- und Grundstoffe sowie Infrastrukturen“ Information Kom.-Infrastrukturen Erze Stahl Energie Maschinen Arbeiter Straße/Schiene Wasser/Luft Ackerland Menschl.Arbeitskraft Nutztiere Dünger Lw-Maschinen Wege Kom.Endgeräte Computer B-Netze+ Endg. Dienstleistungsgeber Dienstleistungsnehmer

13 Zukünftig müssen nicht nur materielle Rohstoffe sondern auch „Information“ veredelt werden
Veredelung durch: Verdichtung, Modifikation und Ergänzung Multimediale Darstellung u. Verwendung Multimediale Ergänzung Schnelle Beschaffung und Verteilung Translation Verfügbarkeit an jedem Ort (Mobilitätsfaktor) Individualisierung u. Personalisierung Dedizierte Auf- /Verarbeitung Computergest. Verarbeitung

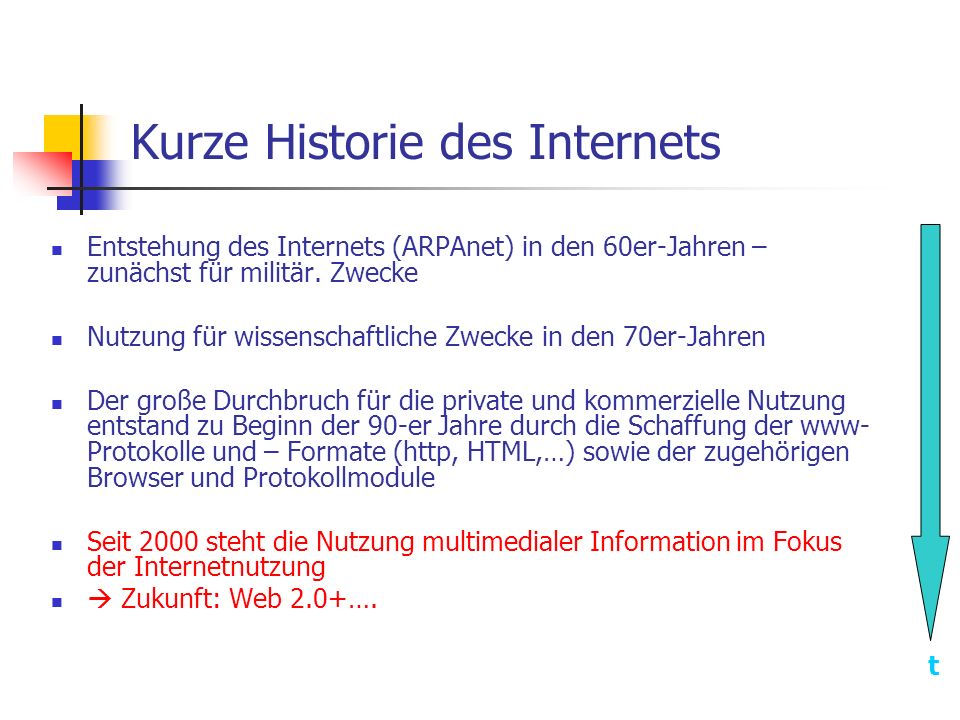

14 Kurze Historie des Internets
Entstehung des Internets (ARPAnet) in den 60er-Jahren – zunächst für militär. Zwecke Nutzung für wissenschaftliche Zwecke in den 70er-Jahren Der große Durchbruch für die private und kommerzielle Nutzung entstand zu Beginn der 90-er Jahre durch die Schaffung der www-Protokolle und – Formate (http, HTML,…) sowie der zugehörigen Browser und Protokollmodule Seit 2000 steht die Nutzung multimedialer Information im Fokus der Internetnutzung  Zukunft: Web 2.0+…. t

15 Web 2.0 im Überblick

16 Die Zukunft des Internet (Web 2.0) ubiquitär,sozial,privat,…
Web 2.0 ist ein Oberbegriff für die Beschreibung einer Reihe neuer interaktiver Techniken, Dienste und Nutzungsformen des Internets sowie einer geänderten Wahrnehmung des Internets: Ubiquität Nicht mehr die Programme auf dem PC zählen, das Internet selbst wird die Anwendung. Die Zeiten der lokalen Datenhaltung gehen zu Ende. Mobilität ist das Stichwort, die Inhalte liegen im Netz. Wer will, hat jetzt schon per Handy vollen Zugriff auf das Web. Kann Nachrichten lesen, Musik herunterladen oder Videos ansehen. Es ist nicht mehr wichtig wo man ist, man braucht lediglich Zugang zum Internet. Egal ob per Kabel oder Funk (WLAN oder UMTS), Daten und Content sind immer und überall verfüg- und nutzbarbar.

17 Die Zukunft des Internet (Web 2.0) ubiquitär,sozial,privat,…
Public & Social Neben der Ubiquität ist das Web auch noch durch die Aspekte Public und Sociality geprägt. Dies bedeutet, dass der Mensch/der Bürger neben seiner Rolle als Nutzer, zusätzlich in die Rolle des Gestalters und Anbieters rückt. Hierfür stehen ihm private und kommerzielle Foren, Blogs, Communities, Wikis, Download Stations (Tubes/Podcasts..) etc. zur Verfügung die er lokal oder mobil nutzen kann. Auch kann man im Web 2.0 ein „Zweites Leben“ führen (Second Life) und in diesem privat wie kommerziell agieren. Die Forderung nach „mehr“ und schnellerem Internet wird im Sog dieser Entwicklungên auf privater wie kommerzieller Ebene immer stärker und erzeugt immensen Druck auf die Kommunen.

18 Einige Daten zum Web 2.0 Jeden Tag wächst die Zahl der Blogs, Audio- und Videocasts,.. um mehrere Tausend. Download - Plattformen z.B. für Video (youtube oder myspace) haben mittlerweile über 100 Millionen Mitglieder und über 30 Mrd. Seitenabrufe pro Monat Die Zahl der aktiven (beitragenden) Wikipedia-Nutzer hat sich innerhalb eines Jahres verdoppelt

19 Konzept von Innocentive
Forschungsproblem lösen 1 2 Innocentive 3 Prämie erhalten Masse/Menschen Unternehmen/Industrie

20 Links zu typischen Web 2.0 Plattformen

21 Einige Elementare technische Aspekte des Internets

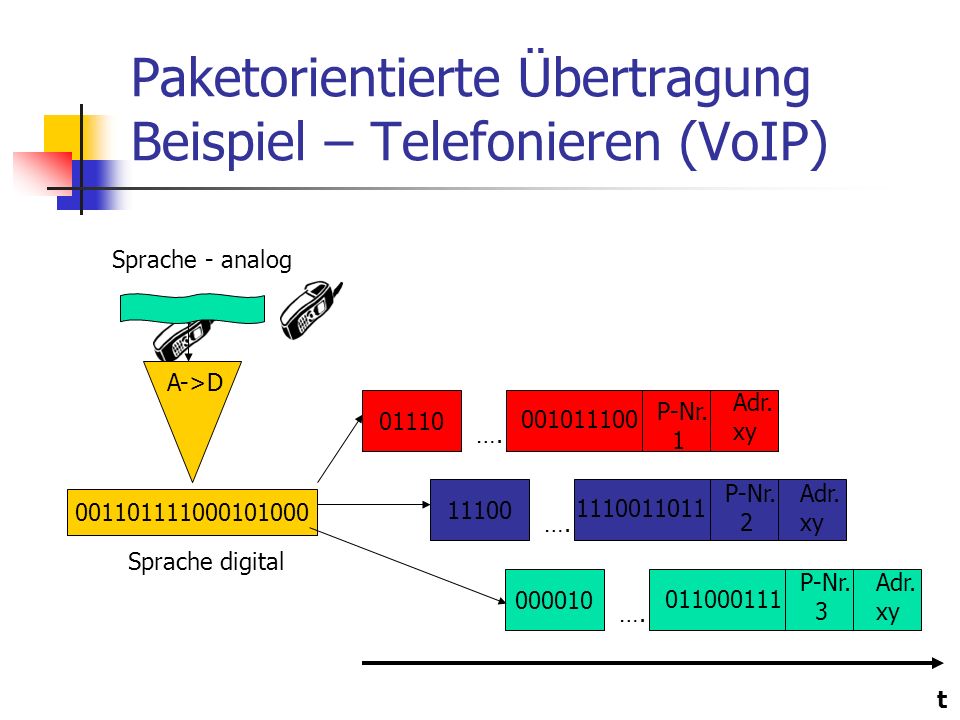

22 Paketorientierte Übertragung Beispiel – Telefonieren (VoIP)
Sprache - analog A->D Adr. xy 01110 P-Nr. 1 …. P-Nr. 2 Adr. xy 11100 …. Sprache digital P-Nr. 3 Adr. xy 000010 …. t

23 Exkurs : Voice over IP (VoIP)
Wie gezeigt, kann auch Sprache in Paketform über das Internet übertragen werden. Hierzu wird das (analoge) Sprachsignal digitalisiert, die Digitaldaten werden dann in Pakete „verpackt“ und kostenlos über das Internet zu einem vorgegebenen Empfänger übertragen. Voraussetzung: Die Internetverbindung muß entsprechend schnell/leistungsfähig sein

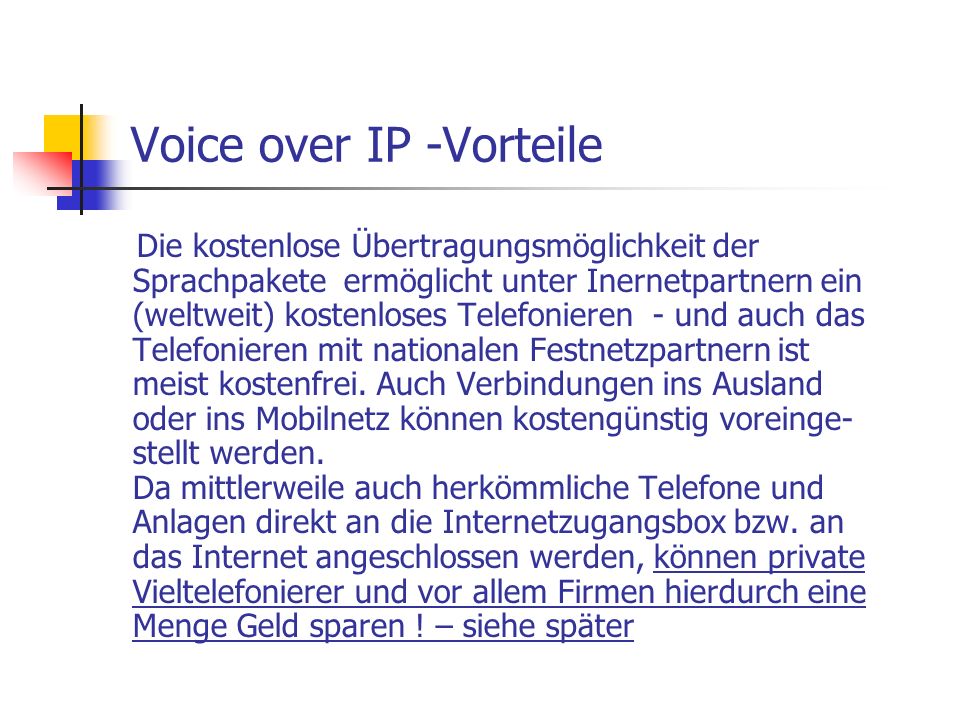

24 Voice over IP -Vorteile
Die kostenlose Übertragungsmöglichkeit der Sprachpakete ermöglicht unter Inernetpartnern ein (weltweit) kostenloses Telefonieren - und auch das Telefonieren mit nationalen Festnetzpartnern ist meist kostenfrei. Auch Verbindungen ins Ausland oder ins Mobilnetz können kostengünstig voreinge-stellt werden. Da mittlerweile auch herkömmliche Telefone und Anlagen direkt an die Internetzugangsbox bzw. an das Internet angeschlossen werden, können private Vieltelefonierer und vor allem Firmen hierdurch eine Menge Geld sparen ! – siehe später

25 Bit-/Übertragungsraten verschiedener Medienarten
Text: 3 Seiten ca. 20 Kbit Techn. Zeichnung 2D/3D: 1 Mbit …. 100 Mbit Foto - Standardgröße: Unkomprimimiert: ca. 6 Mbit Komprimimert: ca. 0,6 Mbit

26 Bit-/Übertragungsraten verschiedener Medienarten
0110 1110 Mittelgroßes SW-Programm: 100 MByte = ca. 800 Mbit Video/Film: Hohe Qualität: bis zu 150 Mbit je sec. Film/Video Reduz.Qualität: ca. 15 Mbit je sec. Film/Video Stark reduziert: ca. 1-2 Mbit/sec. Film/Video Streaming Media: 1-10 Mbit/sec

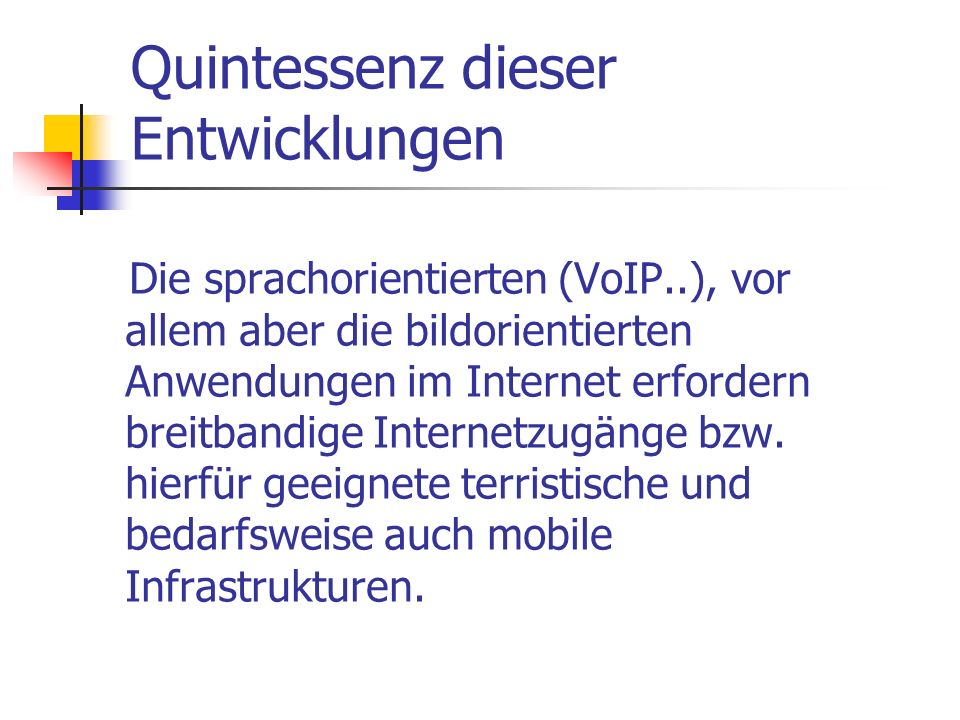

27 Quintessenz dieser Entwicklungen
Die sprachorientierten (VoIP..), vor allem aber die bildorientierten Anwendungen im Internet erfordern breitbandige Internetzugänge bzw. hierfür geeignete terristische und bedarfsweise auch mobile Infrastrukturen.

28 Die Entwicklung der Telekommunikationsinfrastrukturen

29 Infrastrukturen für die Informationsgesellschaft - Heute
- Klassische Telefonverkabelung und/oder - Kupfer-Koaxialkabel (TV) - parziell Glasfaser (meist Fiber to the Village)

30 Infrastrukturen: Die Ausgangsbasis
In Deutschland verfügen derzeit ca. 35 % der Haushalte über einen Breitbandanschluss Jeder Zweite besitzt derzeit einen internetfähigen PC Zwei Drittel aller Bundesbürger nutzen derzeit das Internet Die Flächendeckung von Mobiltelefonen liegt bei nahezu 100 % Tendenz in allen Bereichen: steigend ! Konsequenz: Ohne leistungsfähige terristische und mobile Breitbandinfrastrukturen ist die telekommunikative Zukunft von Unternehmen und Privatpersonen nicht mehr zu meistern !

31 Zukünftige mobile Anwendungen

32 TV/Video auf PC und Handy
Für den Empfang von Fernsehprogrammen und Video-ausstrahlungen auf dem PC bzw. Handy wurden in jüngster Zeit die Verfahren DVB-T bzw. DVB-H/DMB entwickelt. Alle Verfahren sind seit 2006 im Betrieb aber derzeit meist nur in Ballungsgebieten verfügbar. Eine flächendeckende Verfügbarkeit ist aber angestrebt.

33 TV/Video auf PC und Handy
DVB-T/H: Leistungsfähige, mobile Infrastruktur für mobiles Broadcasting (z.B. TV); Gemäß der Spezifikation von DVB-H wird den Endgeräten ein leistungsfähiger Downstream-Kanal mit zum Beispiel 5 Mbit/s oder auch bis zu 9 Mbit/s in 8 MHz Bandbreite zur Verfügung gestellt. Damit verfügt der Anwender über bis zu 25 mobile Fernsehkanäle und ca. 100 Radiokanäle. Derzeit sind bundesweit 40 bis 50 DVB-H-Sender geplant.

34 DMB: Das Kürzel DMB steht für Digital Multimedia Broadcasting und ist Digitalradio mit einem erweiterten inhaltlichen Angebot über den Hörfunk hinaus. DMB überträgt die Inhalte im DAB-Standard (DAB = Digital Audio Broadcasting) und stellt ein digitales Daten-, Radio- und TV-Übertragungssystem dar, das multimediale Inhalte (TV, Videos, Animationen,…) auf mobile Geräte wie Multimedia-Handys oder PDAs überträgt. Auch in KFZ eingebaute Endgeräte sind in der Lage solche Inhalte zu empfangen. Für die Übermittlung werden aber nicht Mobilfunknetze, sondern digitale Rundfunknetze genutzt.

35 Mobile Telemetrie -Beispiele-

36 Mobilgestützter Wartungstest am Beispiel einer Windkraftanalage
( ) 1 2 Windrad 7 hat Stillstand SMS 3 Sende Inhalt Von Speicher- modul A 4 Modul A: Kollektor Defekt ! 5

37 Verkaufsautomaten Beispiel: Parkraumbewirtschaftung
Stadtverwaltung Leitzentrale Betriebsstatus Geldkartentransaktionen Statistikinformationen Geldkarten- transaktionen Störmeldung Parkschein- automat Techn. Service Evidenzzentrale

38 Weitere Anwendungen und Dienste
Kommunikationsdienste SMS, Foto-/Video-MMS Videotelefonie Chats, ICQ VPN

39 Kommunikationsdienste

40 Informationsdienste Nachrichten/Wetter Finanzinformationen Orientierungsdienste/LBS Reiseinformationen Kleinanzeigen Special Interest

41 Informationsdienste

42 Produktivitätsdienste
Field Services (CRM, Warenwirtschaftssysteme, etc.) Personal Information Management (PIM) Dienste Remote Access/mobile Office Logistikapplikationen M-Banking M-Commerce branchenspezifische Applikationen Road Pricing

43 Produktivivtätsdienste

44 Unterhaltungsdienste
Musik (Klingeltöne, MP3) Video Streaming, Video Download Bilder (Logos, Fotos, etc.) Fun (Witze, Horoskope, etc.) Spiele (Java-Download, Online- Games, etc.) Dating

45 Unterhaltungsdienste

46 Weitere Key trends Localisation (Based Services) Personalized Services

47

48 Weitere innovative Applikationsszenarien der Mobilkommunikation (nach Bedarf)

49 Entwicklungspfade der benötigten Infrastrukturen

50 Terristische Breitband-Infrastrukturen - Morgen
Fibre To The Village (FTTV) Fibre To The Curbe (FTTC) Fibre To The Basement (FTTB) Fibre To The Home (FTTH)

51 Mobile Breitband-Infrastrukturen - Morgen -
- Handy-orientierte Infrastrukturen - WLANs

52 Entwicklung der Nutzerzahlen bei GSM und UMTS-basierenden Verfahren

53 Mobile Infrastrukturen der Zukunft

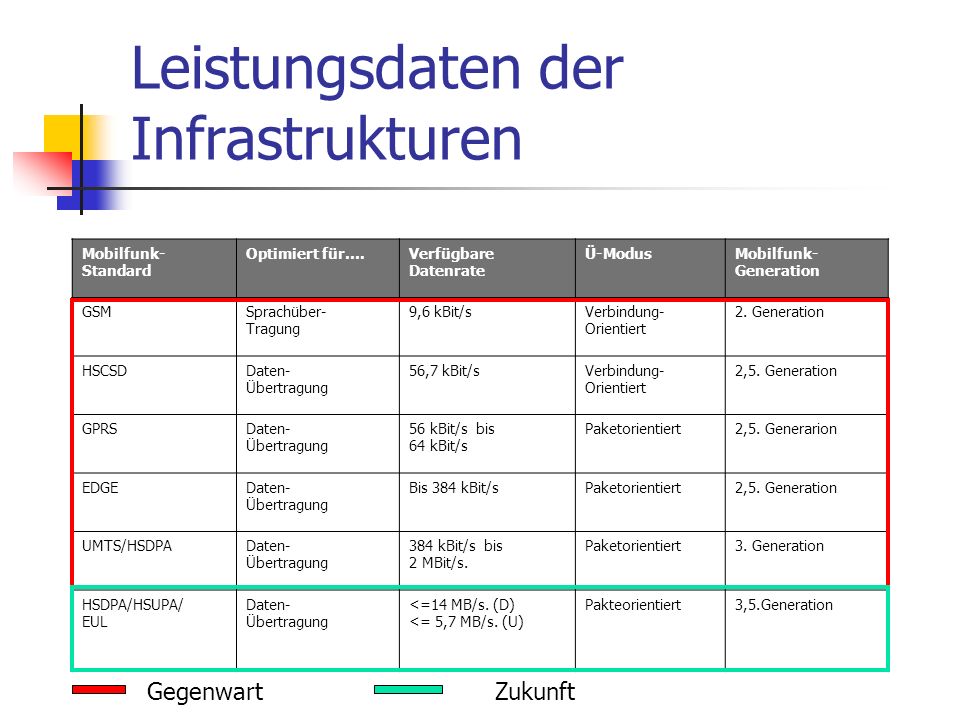

54 Leistungsdaten der Infrastrukturen
Mobilfunk- Standard Optimiert für…. Verfügbare Datenrate Ü-Modus Generation GSM Sprachüber- Tragung 9,6 kBit/s Verbindung- Orientiert 2. Generation HSCSD Daten- Übertragung 56,7 kBit/s 2,5. Generation GPRS 56 kBit/s bis 64 kBit/s Paketorientiert 2,5. Generarion EDGE Bis 384 kBit/s UMTS/HSDPA 384 kBit/s bis 2 MBit/s. 3. Generation HSDPA/HSUPA/ EUL <=14 MB/s. (D) <= 5,7 MB/s. (U) Pakteorientiert 3,5.Generation Gegenwart Zukunft

55 WLAN-Verbreitung in D

56 Einsatzschwerpunkte der mobilen Infrastrukturen

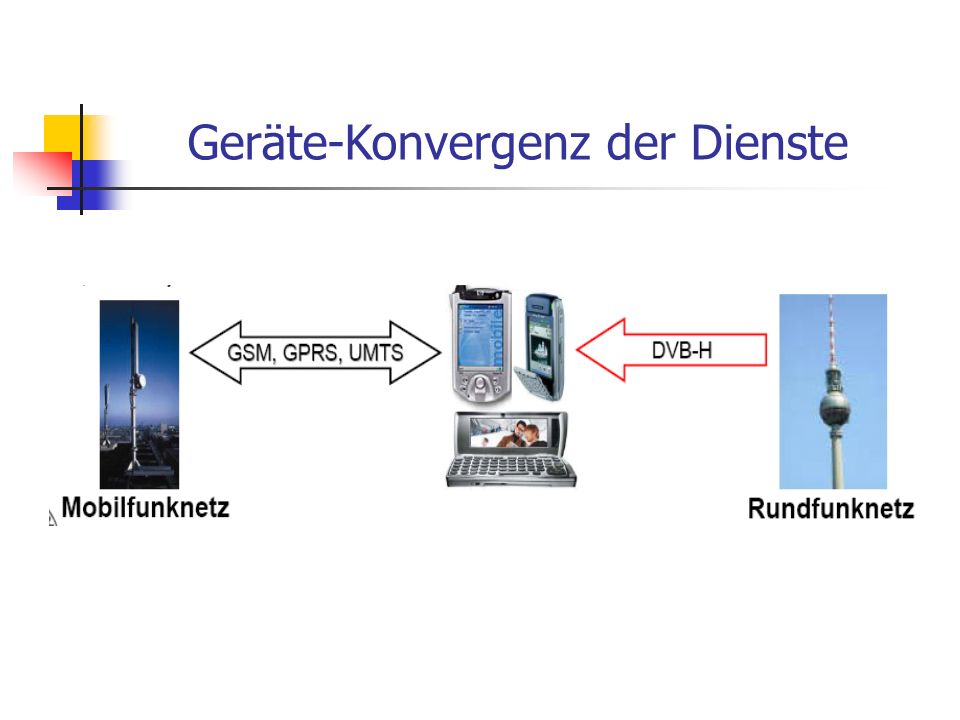

57 Geräte-Konvergenz der Dienste

58 Ende Teil 1

59 Teil 2 Alternative Internet-Zugangsmöglichkeiten

60 Internet über DSL - Komponentenstruktur

61 Die DSL- Technologien ADSL (Downstream deutlich leistungsfähiger als
Standard-DSL (ADSL und SDSL ) ADSL (Downstream deutlich leistungsfähiger als Upstream) -> Privat SDSL (beide Streams gleich leistungsfähig) -> kommerzielle Nutzung Hochleistungsvarianten HDSL(2)/VDSL (Übertragungsleistungen bis 52 MBit/s) -> kommerz.

62 Die gängigen (A)DSL-Varianten
Neu: 576 kb DSL 6000 ….. 6000 kb DSL2+ (16000) 1024 kb ….. kb

63 DSL: Vorteile Teile der Infrastruktur sind vorhanden (Telefonverkabelung) Durch Variantenspektrum anpassbar an Bedarfe Ausgeprägter Wettbewerb führt zu günstigen Angeboten Flatrate-Tarife möglich Einfache Komponentenstruktur Anschlußboxen sind meist WLAN - fähig Internet + Telefonieren

64 DSL: Nachteile Derzeit nicht überall möglich
Deutlicher geringerer Nettodurchsatz Unterschiedliche „Empfangsregionen“ Telefon-Grundtarif mit Telekom auch bei Flatrates erforderlich (Geringere) Qualitätsabstriche bei VoIP

65 DSL-Verfügbarkeitsprüfung
Siehe Breitbandportal der Clearingstelle des MLR oder Websites der Provider

66 Exkurs - DSLAM Voraussetzung: Glasfaserstrecke vorhanden !
Durch die neue DSLAM- Technologie eröffnen sich manchen Kommunen unter Umständen neue Perspektiven für die Verfügbarkeit von Internet über DSL siehe z.B. Unterkirnach ! Voraussetzung: Glasfaserstrecke vorhanden ! Empfehlung: Setzen Sie sich diesbezüglich mit der Dt. Telekom in Verbindung

67 Das DSLAM-Konzept

68 Internet über TV-Kabel

69 Kabel-BW

70 Internet über TV-Kabel - Vorteile
Dauerverbindung Kombinierbar mit (digitalem) TV Internet + VoIP möglich Vergleichsweise geringe Störanfälligkeit

71 Internet über TV-Kabel - Nachteile
Oft Abhängigkeit von einem Provider (kaum Wettbewerb, Service,..) Etwas aufwendigere Inhaus-Installation Meist Kopplung mit TV-Angebot Regional eingeschränkte Verfügbarkeit

72 Verfügbarkeitsprüfung – Kabel BW
Siehe Breitbandportal der Clearingstelle des MLR oder Website von Kabel-BW

73 Internet über Satellit

74 Internet über Satellit - Vorteile
Praktisch überall einsetzbar Im günstigen Fall: SAT-Anlage für TV + Internet nutzbar

75 Internet über Satellit - Nachteile
Vergleichsweise teuer Deutliche Einschränkung beim upstream Komplexere Komponentenstruktur und Installation Selbstinstallation schwierig VoIP nicht/eingeschränkt möglich Geringer (uneinheitlicher) Wettbewerb

76 Internet über Satellit - Verfügbarkeit
In der Regel über (spezielle) SAT-Anlage überall verfügbar - bzw. Verfügbarkeit mit Provider prüfen

77 Internet über das Stromnetz (Powerline)

78 Internet über Stromnetz -Vorteile
Grundlegende Infrastruktur in jedem Haushalt bereits vorhanden

79 Internet über Stromnetz - Nachteile
Derzeit nur in (urbanen)Testregionen verfügbar Derzeitige Technikunterstützung eingeschränkt Technisch noch nicht voll ausgereift Hoher Installationsaufwand Hohe Installationskosten Parzielle Rechtsproblematik

80 Internet über Stromnetz –Verfügbarkeit
Nur sehr eingeschränkt in einigen urbanen Testregionen und abhängig von meist nur einem Anbieter verfügbar

81 Internet über Funk Knoten für Schnellen Internet- zugang Ortsbereich

82 Internet über Funk – 2 Varianten
Funk-Internet über UMTS/HSDPA Funk-Internet über spezielle Orts-Funkversorgung

83 Internet über Funk – UMTS-Variante
UMTS/HSDPA – Einsteckkarte

84 Verfügbarkeitsprüfung UMTS
Siehe Internetportal des Ministeriums Ländlicher Raum ( sowie Websites der UMTS-Provider

85 Internet über WLAN-Technologie Beispiel: LANCOM Wireless Outdoor
Gebäudekopplung (Errichtung einer Point-to-Point Strecke) mit 2x AirLancer Extender O-18a im 5 GHz Band: 54 Mbit/s  600 m 6 Mbit/s  8 km Gebäudekopplung mit 2x AirLancer Extender O-30 im 2,4 GHz Band: 54 Mbit/s  180 m 6 Mbit/s  2 km Relaisfunktion zur Weiterverbindung von Funknetzen Ausleuchtung von Flächen (Campus, Point-to-Multipoint) mit integrierten Dualband 360°-Antennen oder AirLancer Extender O-D80g

86 Beispiel 1: WLAN (DSL) – über Bodensee (Quelle: LANCOM)

87 Beispiel 2: WLAN – Spitzigsattel/Schliersee (Quelle: LANCOM)

88 Internet über Funk - Vorteile
Innerortsvariante vielfach auch da realisierbar wo kein DSL oder TV-Kabel-Internet möglich Lösungen werden zusehends kosten-günstiger und zuverlässiger, da Verwendung von WLAN-/WiMax-Standardtechnologien

89 Internet über Funk - Nachteile
Längere Planungsphase In der Regel höhere Kosten Evtl. Längere Vertragsbindung Abhängigkeit von einem Provider

90 Teil 3 Das Internet und seine kommunal-strategische Bedeutung (Nutzen für Unternehmen, Bürger und Kommunen)

91 Positive Prognosen für den ITK-Markt
Im Jahr 2005 lag das Marktvolumen für ITK in Deutschland bei 135,2 Milliarden Euro. Auch für die Zukunft sieht man „rosa“: 76 Prozent der Unternehmen erwarten steigende Umsätze – viele davon sogar in einer Größenordnung von mehr als 5 %. 43 Prozent der ITK-Unternehmen wollen neue Mitarbeiter einstellen* *: Quelle BITKOM

92 Die ITK-Branche hat hohe Wachstumsraten
Umsatz 2006: 140,5 Mrd. Euro Die Prognose für 2007 liegt ebenfalls bei > 4 %

93 Die ITK-Branche schafft Arbeitsplätze
2010: > 1 Mio.

94 In ländlichen Regionen dominiert der Mittelstand

95 Bereits heute ist E-Commerce ein Milliardengeschäft (auch für KMUs)

96 Die globale Dimension des Internet
Die Nutzung des Internets auf Basis weltweit verfügbarer und bereits existenter Hard- und Softwarekomponenten (Farbbildschirme, Betriebssysteme (Windows,..) sowie Telekommunikationsinfrastrukturen (Telefon,..), war und ist der Garant für die rasante Verbreitung in privaten und gewerblichen Bereichen. Es muss(te) lediglich Software installiert werden (Browser,…) und ein Provider gewählt werden um sofort weltweit kommunizieren zu können. Daher:Das Internet ist die Infrastruktur für eine globale Nutzung der ITK. Im Zeitalter globaler Geschäfts- und Kommunikationsbe-ziehungen ist dieser Sachverhalt existenziell !

97 Teil 4 Die virtuelle Kommune
Technik- Produktions- Betrieb 1 Werbe-Media-Agentur Grafischer Betrieb 3 Handwerksbetrieb 2 Privat/Bürger 4

98 Internet-Bedürfnisträger in einer Kommune
Grafik-/Werbeagenturen Internet-/Onlineagenturen Informatik-/Programmierung Produktionsunternehmen Logistikuntern. Handwerk Technik-/ Ingen.- Betriebe Dienstleister Tourismus/Gastronomie Öffentl.Instit../Kommunen Bürger

99 Sieben elementare Thesen

100 Gewerbe und Internet –These 1
Eine Kommune, die Gewerbebetrieben, Dienstleistern und sonstigen Institutionen (Schulen,…) kein schnelles Internet zur Verfügung stellen kann, schadet sich massiv sowohl in finanzieller Hinsicht als auch in imagebezogener Hinsicht.

101 Gewerbe und Internet –These 2
Zukünftig kann selbst ein Klein-unternehmen (Handwerksbetrieb,…) oder Freiberufler nicht mehr ohne das Internet existieren. Beispiel: Ausschreibungen und Angebotsabgaben per Internet

102 Gewerbe und Internet – These 3
Wenn in einer Kommune schnelles Internet verfügbar ist, ist eine wesentliche Voraussetzung dafür geschaffen, dass sich kleinere Unternehmen wie z.B. Programmierbüros, Medien-u. Werbeagenturen, IT-Freelancer etc. allein aufgrund der niedrigeren Miet- und Gewerbekosten (wieder) ansiedeln.

103 Privatpersonen und Internet –These 4
Die jüngeren Generationen (Nintendo Generations) und innovative Bürger wachsen mit dem Internet auf. Dessen Nutzung ist für sie sowohl aus beruflicher als auch aus privater Sicht ein absolutes MUSS ! Dieser Personenkreis zieht daher nur in Wohnorte die ein schnelles Internet offerieren können.

104 Privatpersonen und Internet –These 5
Auch im Privatbereich wird das Internet so selbstverständlich wie das Fernsehen oder das Telefon. Die zukünftigen Anwendungen und Home-Endgeräte integrieren alle diese Dienste. (z.B. ist eine Wohnung ohne schnellen Internetzugang zukünftig nur schwer vermietbar !)

105 Web 2.0-Konsequenzen-These 6
Die Nutzungsmerkmale des Web 2.0 erzeugen zusätzlichen und neuen Druck auf die Kommunen, schnelle Internet-Zugangsmöglichkeiten zur Verfügung zu stellen

106 Auch der Bedarf an Mobilkom-munikation steigt massiv -These 7
Der Bedarf an breitbandiger Mobilkommunikation wird ebenso steigen wie der Bedarf an terristischem Breitband-Internet

107 Die strategische Verantwortung der Kommunen
Aus den vorigen Aussagen lässt sich eine strategische Verantwortung der Kommunen im Rahmen der Dienstleistungs- und Informationsgesellschaft ableiten: Die Ausweisung von leistungsfähigen TK- Infrastrukturen ist zukünftig ebenso wichtig wie die Ausweisung von Gewerbeflächen, Bauland,...

108 Die Infrastrukturverantwortung der Kommunen
Von diesem Wachstum können auch KMUs profitieren. Das Internet verschafft Ihnen eine globale Arbeitsplattform - auch aus dem ländlichen Raum heraus. Eine Kommune die diese Entwicklungen verpasst Chancen und wird ihrer Verantwortung nicht gerecht.

109 Die Infrastrukturverantwortung der Kommunen
Eine Kommune die nicht für die nötigen Infrastrukturen sorgt, vergibt diese Chancen und handelt gegen die Interessen der Unternehmen und der Bürger Die Investitionen für die ITK-Infrastrukturen müssen ebenso einer Kosten-/Nutzen- betrachtung unterzogen werden wie die Investitionen in Gewerbeflächen und Bauland

110 Zukünftige kommunale Infrastrukturen
Wasser Gas Strom/Energie KOMMUNE Schiene Strasse/A-Bahn Öffentl. Verkehr Gewerbefläche/ Bauland Mobiles Breitband Terristisches Breitband

111 Kriterien für die Industrieansiedlung
Verkehrsinfrastrukturen Verfügbarkeit von Rohstoffen und Zulieferkomponenten Gewerbeflächen Know how Potenzial und Fachkompetenz der Region Verfügbarkeit von geeignetem Personal Nähe zu Kooperationspartnern Neu: Verfügbarkeit von schnellen terristischen und mobilen Telekommunikationsnetzen und - diensten

112 Suche nach Gewerbeflächen - Heute und Morgen -
DSL-Internet Kabel-Internet WLAN UMTS/HSDPA DVB-H/T Zukünftig

113 Suche nach Gewerbeflächen - Heute und Morgen -
Zukünftig Verfügbarkeit Internet + Mobile DSL (1…52 MB) WiMAX (>= 30 MB), HSDPA (<= 10 MB) DVB-T/H

114 Handlungsempfehlungen für Kommunen
Allgemeine Handlungsempfehlungen gemäß der Studie des Regionalverbands SBH. Siehe auch :

115 Teil 5 Leitfaden für Kommunen Wann darf ein Bürgermeister Geld in die Hand nehmen ? (Michael Reiss MLR) Rechtliche Rahmenbedingungen und deren Auswirkungen.

116 Teil 6 Seminaraufgabe Erheben des gegenwärtigen und zukünftigen Bedarfs im Bereich Internet und VoIP

117 Wozu Firmen das schnelle Internet nutzen können ?
VoIP, Fax Zeichnungen, Grafiken,.. Fotos, Bilder Firma XYZ Software E-Business E- Procurement E-CRM Videos, Filme Download und Upload

118 Wozu Bürger das schnelle Internet nutzen können ?
VoIP, Fax ing Fotos, Bilder, Video, Filme Bürger/Haushalt Software E-Shopping Entertainment Informations- beschaffung E-Government Download und Upload

119 Aufgabenstellung Ermitteln Sie anhand der nachfolgenden Informationen und Datenprofile sowie mittels der Anlage A (Downloadbereich) die jeweils erforderlichen Infrastrukturanforderungen sowie den zu erwarten ROI für die nachfolgenden Fallbeispiele

120 Bit-/Übertragungsraten verschiedener Medienarten
Text: 3 Seiten ca. 20 Kbit Techn. Zeichnung 2D/3D: 1 Mbit …. 100 Mbit Foto - Standardgröße: Unkomprimimiert: ca. 6 Mbit Komprimimert: ca. 0,6 Mbit

121 Bit-/Übertragungsraten verschiedener Medienarten
0110 1110 Mittelgroßes SW-Programm: 100 MByte = ca. 800 Mbit Video/Film: Hohe Qualität: bis zu 150 Mbit je sec. Film/Video Reduz.Qualität: ca. 15 Mbit je sec. Film/Video Stark reduziert: ca. 1-2 Mbit/sec. Film/Video Streaming Media: 1-10 Mbit/sec

122 Die virtuelle Kommune Technik- Produktions- Betrieb 1
Werbe-Media-Agentur Grafischer Betrieb 3 Handwerksbetrieb 2 Privat/Bürger 4

123 Aufgabe für Virtuelle Firma 1: Technik-Produktionsbetrieb
Übermittlungen pro Arbeitstag: - 50 Seiten techn. Zeichnungen 100 Telefonate in dt. Festnetz (á 5 min) 5 Programmupdates à 30 MByte Zukünftig: Abruf von 5 Produktvideos (à 60 MByte) durch Kunden Empfang: - 10 Seiten techn. Zeichnungen - 1 Programmupdate à 50 MByte

124 Datenmengenprofile Virtuelle Firma 1- Upload (Senden)
40 Seiten Technische Zeichungen – 2D à 5 MBit = 200 MB(it) 10 Seiten Techn.Zeichungen -3D à 50 MBit = 500 MB 5 Programmupdates à 30 Mbyte = 1,2 GB 5 Produktvideos (à 60 MByte) durch Kunden = 2,4 GB Summe – Upload: ,3 GB Dafür würde selbst eine optimierte ISDN-Verbindung mit 2x 64 kbit/s wie lange brauchen ? Für 1 MBit = 1000 Kbit werden netto ca. 10 sec. benötigt; Für 1 Gigabit werden dann ca sec = 2,7 h benötigt Für 4,3 Gigabit würden dann nahezu 12 h beötigt

125 Virtuelle Firma 2: Werbeagentur/Grafischer Betrieb
- Empfang von 20 Fotos Empfang von 150 Textseiten Empfang von 10 Grafiken/Zeichnungen 2 Videos für Webauftritte Senden von 30 Fotos Senden von 300 Textseiten Senden von 20 Grafiken/Zeichnungen

126 Datenmengenprofile Virtuelle Firma 2- Download (Empfang)
20 Photos High Quality à 6 MBit = 120 MB 150 Seiten Text à 20 Kbit = MB 10 Hochwertgrafiken à 50 Mbit = 500 MB 2 Produktvideos (à 100 MByte) = 1,6 GB Summe – Upload: ca. 2,2 GB Dafür würde selbst eine optimierte ISDN-Verbindung mit 2x 64 kbit/s wie lange brauchen ? Für 1 MBit = 1000 Kbit werden netto ca. 10 sec. benötigt; Für 1 Gigabit werden dann ca sec = 2,7 h benötigt Für 2,2 Gigabit würden dann nahezu 6 h benötigt

127 Virtuelle Firma 3 - Handwerksbetrieb
Empfang/Sichtung von… 2 Ausschreibungen je Tag à 10 Seiten (gemischt Text + Grafik/Bild) Abruf von 10 Seiten Produktinformation (Text + Bild) je Tag Ausgang: Aussenden von 1 Ausschreibung 15 Seiten (gemischt Text + Grafik/Bild) 5 Faxe à 2 Seiten 25 Telefonate à 5 min. ins dt. Festnetz

128 Datenmengenprofile Virtuelle Firma 3 Down- u. Upload
Eingang: 2 Ausschreibungen à ca. 10 MBit = 20 MB 10 Seiten Text+Bild à 2 Mbit = 20 MB Sonstiges Surfen: = 50 MB Ausgang: 1 Ausschreibung à ca. 20 MBit = 20 MB Summe – Down-+ Upload: = 110 MB Das Problem hier sind weniger die insgesamt entstehenden Empfangs- und Sendezeiten als vielmehr die für den Benutzer langen Wartezeiten

129 Virtuell 4 – Moderner Bürger/Haushalt
Durchschnittliche Nutzung je Tag….. Download: - Information/Infotainment: ca. 15 MByte Entertainment: ca. 100 MByte Upload: ca. 1 MByte 10 Telefonate ins Festnetz à 8 min.

130 Beispiele für eine (Re-) Investitionsrechnung (ROI)
Grundsätzliche Annahme für alle Fälle : Investitionen der Kommune in Höhe von bis zu €

131 Fall 1 - Eine Familie mit einem eher geringen Telefon- und Internetaufkommen pro Monat spart bei Nutzung einer DSL-Verbindung 25 € je Monat. Bei 50 entsprechenden Familien sind dies € p.a. (Annahme: Telefonkosten bisher Grundgebühr – Telefon: ca. 25 €; (Kommunikationskosten ca. 50 €; Internetkosten: ca. 25 €) Amortisationszeit für die Investition: 10 Jahre

132 Fall 2 Eine Firma mit 2-3 Internetplätzen und ca. 800 € Telefonaufkommen spart bei Nutzung einer DSL-Verbindung ca € je Monat Bei 5 ähnlichen Firmen sind dies ca € im Jahr Amortisationszeit für die Investition: 10 Jahre - aber in Verbindung mit Fall 1 liegt die Amortisationszeit bereits bei 5 Jahren

133 Fall 3 Eine Familie mit durchschnittlichem Telefon- und Internetaufkommen pro Monat spart bei Nutzung einer DSL-Verbindung ca. 40 € je Monat. Bei 50 entsprechenden Familien sind dies € im Jahr (Annahme: Telefonkosten bisher Grundgebühr – Telefon: ca. 25 €; Kommunikationskosten ca. 80 €; Internetkosten: ca. 30 €) Amortisationszeit für die Investition: ca. 6,5 Jahre

134 Fall 4 Eine Firma mit 3-5 Internetplätzen und ca € Telefonaufkommen spart bei Nutzung einer DSL-Verbindung ca. 350 € je Monat. Bei 5 entsprechenden Firmen sind dies € im Jahr Amortisationszeit für die Investition: 7 Jahre Bei einer Mischkonstellation von 3) und 4) betägt die Amortisationszeit ca. 3,25 Jahre

135 Fall 5 Eine Familie mit höherem Telefon- und Internetaufkommen pro Monat spart bei Nutzung einer DSL-Verbindung ca. 60 € je Monat. Bei 50 entsprechenden Familien sind dies € im Jahr (Annahme: Telefonkosten bisher Grundgebühr – Telefon: ca. 25 €; Kommunikationskosten ca. 100 €; Internetkosten: ca. 45 €) Amortisationszeit für die Investition: ca. 4 Jahre

136 Fall 6 Eine Firma mit 5-8 Internetplätzen und ca € Telefonaufkommen spart bei Nutzung einer DSL-Verbindung ca € je Monat Bei 5 entsprechenden Firmen sind dies € im Jahr Amortisationszeit: 5 Jahre; Bei einer Mischkonstellation von 5) und 6) beträgt die Amortisationszeit ca. 2,25 Jahre

137 Ergänzende Bemerkungen
1. Die Berechnungsbeispiele sind nur in der Kombination VoIP+Internet-Nutzung relevant. 2. Bei geringeren oder höheren Investitionen als oben angenommen ( €) lässt sich aus den o.g. Zahlenangaben leicht ein „Break Even“ errechnen. 3. Wird auch nur eine klein- mittelständische Firma dazu gewonnen oder eine Firma behält wegen der Internetmöglichkeiten ihren Standort bei, verkürzt sich die Amortisationszeit deutlich. 4. Es erscheint als zumutbar, dass eine Kommune von den durch das schnelle Internet profitierenden Firmen und Privathaushalten eine einmalige Umlage erhebt die in der Größenordnung von ca. 200 € je Arbeitsplatz bei Firmen und 100 € je Haushalt liegt.

138 Ergänzende Bemerkungen
4. Das schnelle Internet bietet vielen Kleinunternehmen, Freiberuflern oder auch sogenannten Freelancern die Möglichkeit, sehr viele Aufgabenstellungen/Aufträge von einem Heimbüro oder von einem Büro im Ländlichen Raum aus weltweit auszuführen. In anderen Worten: Es spielt kaum eine Rolle ob jemand von Berlin oder Frankfurt aus sein Geschäft abwickelt oder von einer Kommune im Schwarzwald. Dies ist eine einmalige Chance !

139 Ergänzende Bemerkungen
Kleinere und mittelständische Unternehmen (KMUs) müssen heutzutage und vor allem zukünftig weltweit Geschäfte abwickeln. Eine Präsenz vor Ort (z.B. im Service oder Verkauf) muß teuer erkauft werden oder ist erst gar nicht möglich. Hier bietet das Internet eine einmalige Chance, Anschluss an die Welt zu finden. Das Schlagwort dazu: Das Internet lässt KMUs zum Global Player werden !

140 6.2 Handlungsempfehlungen Kommunen
Siehe Breitband-Infoportal BW

141 Beispiel für Leerrohrverlegung im Abwassersystem

142 Leerrohrverlegung im Abwasserkanal

143 Teil 6.3 Das Präsentation-Kit für den KIV steht derzeit für alle Seminarteilnehmer als Powerpoint-Präsentation zum Download auf der Website des Regionalverbands – SBH zur Verfügung. (

144 Teil 6.4 Leitfaden zur Erstellung einer Kosten-/Nutzenrechnung (Investitions-/Amortisationsrechnung) (siehe Anlage B -Downloadbereich)

145 Teil 6.5 Leitfaden zur Verhandlung mit Internet-/VoIP-Providern (siehe Anlage C - Downloadbereich)

146 Typische Aufgabenstellungen für den KIV
Ermitteln Sie für Ihre Kommune diejenigen Firmen, die ihrer Ansicht nach (parziell oder gänzlich) von den vorgezeigten Nutzungsprofilen profitieren können

147 Aufgabe 2: Ermitteln Sie für Ihre Kommune die Anzahl Bürger, die ihrer Ansicht nach die Vorteile eines schnellen Internets und von VoIP nutzen könnten

148 Aufgabe 3: Halten Sie (unter Verwendung des Präsentations-Kits sowie ihrer in diesem Workshop vermittelten Kenntnisse) einen 30 min. Vortrag vor Entscheidungsträgern ihrer Kommune – mit dem Ziel, diese von Investitionen in eine Internetinfrastruktur ( in Höhe von z.B €) zu überzeugen

149 Aufgabe 4 Führen Sie eine Investitionsrechnung gemäß den behandelten Fallbeispielen für den Status innerhalb ihrer Kommune durch

150 Teil 7 Das Internet-Informationsportal
Des Ministeriums Ländlicher Raum aufrufbar unter:

151 Sammlung wichtiger Links

152 Wichtige Ansprechpartner
Kabel-BW - Kommunalprojekte: H. Klaus Jung – Goldenbühlstr VS-Villingen; Dt. Telekom: Auskunft über den jeweils regional zuständigen Repräsentanten

153 ENDE Herzlichen Dank für die Teilnahme an diesem Seminar – und – Viel Erfolg bei Ihrem weiteren Vorgehen. Prof. Dr. Fritz Steimer HS-Furtwangen STZ-Neue Medien

154 Ergänzungsfolien

155 Zusammenfassung: Die wichtigsten Merkmale von Web 2.0
Mensch im Vordergrund – Neue Art der Kommunikation Mischung Mensch + Unternehmen eröffnet neue Wege Bildung von „Netzwerken“ Keine Technikkenntnisse erforderlich Anwendungen im Netz (meist kostenlos und überall) nutzbar Je mehr Nutzer desto besser die Netzwerke Websites-übergreifende Dienste (RSS-Feeds,..) Freiverfügbare Software/Applikationen Nutzer, Anbieter und Autoren vermischen sich Grenzen zwischen loakler und remoter Datenhaltung entfallen Privates wird zunehmend öffentlich

156 Beispiele neuer Kommunikationsformen
Blogs Foren Communities News-Feeds Podcasts (Audio-,Video) Wikis (z.B. Wikipedia) Social Networks

157 Weblinks zu Web 2.0 -Beispielen
