1 APPLICATION OF DIFFERENT MATERIALS IN BONE IMPLANTOLOGY BRUNO KÖNIG JÚNIOR SÉRGIO ALLEGRINI JUNIOR 1

2 SIX KINDS OF CALCIUM PHOSPHATE CERAMICS WERE INSTALLED IN THE RABBITS TIBIAE: CaHPO 4, Ca(HPO 4 ) 2 H 2 O, Ca 9 (PO 4 ) 6 (OH) 2, Ca 10 (PO 4 ) 6 (OH) 2, Ca 3 (PO 4 ) 2 e Ca 2 P 2 O 7. The fluorescense microscopy was used in order to observe the periodic osteoconduction/deposition properties of the different ceramics of calcium phosphate. The animals were subcutaneously injected with fluorescent apatite labeling chemicals. Alizarin was injected in the 2 nd and 3 rd, calcein in the 4 th and 5 th and tetracycline in the 6 th and 7 th postoperative weeks. Sacrifice took place in the 8 th week. The technique used for calcified tissue histologic preparation is the one developed by Karl Donath from the Hamburg University (Donath, K. Die Trenn-Dünnschliff-Technik zur Herstellung histologischer Präparate von schneidbaren Geweben und Materialen. Der Präparator, 34: , 1988). 2

3 CaHPO 4 (Dicalcium anhydric phosphate) – Photomontage of a rabbits tibia transverse section in fluorescence microscopy. The fluorescent labels Alizarine (2nd and 3rd weeks after surgery – brick red in color), Calcein (4th and 5th weeks after surgery – yellow green in color) and Tetracycline (6th and 7th weeks after surgery – orange in color) indicate different periods of calcium deposition. 10X in the microscope. KÖNIG & RESEARCH TEAM 3 GRAFT

4 B Ost Fluorescent photomicrograph of a titanium implant covered with anhydric phosphate calcium ceramic (CaHPO4) showing different periods of calcification enhanced by different colors. Great activity in the alizarin and calcein periods. B = mature bone, Ost = Osteon, A = Alizarin, C = Calcein, T = A tetracycline osteonic ring and Cr = Ceramic. 100X in the original. KÖNIG & MITRI TITANIUM IMPLANT Cr A T C 4

5 Fluorescent micrograph with a titanium implant covered with a dicalcium dihydrated ceramic (CaHPO42H2O) showing different periods of calcification enhanced by different colors. There is a great amount of newly formed bone tissue. A = Alizarin; C = calcein; T = Tetracycline and Cr = Ceramic. Less calcification was observed in the alizarin period, that is in the beginning of the deposition process. 100X in the microscope. Fluorescent micrograph with a titanium implant covered with a dicalcium dihydrated ceramic (CaHPO42H2O) showing different periods of calcification enhanced by different colors. There is a great amount of newly formed bone tissue. A = Alizarin; C = calcein; T = Tetracycline and Cr = Ceramic. Less calcification was observed in the alizarin period, that is in the beginning of the deposition process. 100X in the microscope. TITANIUM IMPLANT T A C Cr KÖNIG & MITRI 5

6 Osteoconduction results of titanium implants coated with pyrophosphate calcium ceramic - Ca 2 P 2 O 7. A - Photomicrography of the control group under fluorescent light. The thread of the implant screw is fulfilled with concentric or parallel lamellar bone with a predominance of calcein labeling. (Ca = calcein, Os = osteon), bar = 150 m. B – Photomicrograph of the experimental group under fluorescent light. A predominance of calcein labeling, but with a lesser amount, is to be seen. (Ca=calcein, Os = osteon), bar = 150 m. A B 6 TITANIUM IMPLANT TITANIUM IMPLANT KÖNIG & KOO

7 7 CONTROL GROUP EXPERIMENTAL GROUP Ca 2 P 2 O 7 KÖNIG & KOO

8 8 Three phases of fluorescence of calcification periods in a dental alveolar cavity after tooth extraction grafted with reabsorbable Hydroxyapatite (HA) Ca 9 (PO4) 6 (OH) 2 30X in the original. Image of fluorescence microscopy of a dental alveolar cavity after tooth extraction grafted with not absorbable HA Ca 10 (PO 4 ) 2 (OH) 2. A few mineral depositions are to be seen among ceramic crystalloids. 30X in the original. KÖNIG & DE MELO

9 9 Ca 3 (PO 4 ) 2 - Photomontage of a transverse section in fluorescent microscopy of rabbit tibia. Great repair activity areas with bone cortical tissue neoformation (bone remodeling) in the graft insertion area. There are still many granules of the ceramic to be seen after 8 weeks of post operatory time, in the bone marrow region. Layers of bone deposition in the endostal region.10X in the microscope. KÖNIG & RESEARCH TEAM

10 10 CERAMIC BONE DEPOSITION AREA ( IN µm 2 ) % CLASSIFICATION Ca HPO ,00 12,18 5 TH Ca(HPO 4 ) 2 H 2 O ,54 13,04 4 TH Ca 2 P 2 O ,85 18,32 3 TH Ca 3 (PO 4 ) ,96 22,28 2 ND Ca 9 (PO 4 ) 6 (OH) ,03 7,95 6 TH Ca 10 (PO 4 ) 6 (OH) ,07 26,24 1 ST TOTAL ,45

11 11 USE OF BIOACTIVE GLASSES COMPOSED OF PHOSPHATES CONTAINING CALCIUM, SODIUM AND NIOBIUM. Fluorescent micrograph of a bone remodeling and conduction area. Labeling is present – tetracycline (T), alizarin (A) and calcein (C). Osteons (OS) and lamellar parallel bone tissue (LT). CARBONARI, MARTINELLI & KÖNIG IMPLANT T A C C OS LT

12 12 BIOCOMPATIBILITY OF SILICON NITRIDE IMPLANTS Samples of silicium nitrete: 1) initial form; 2) after correction and 3) samples to be used in vivo testing. GUEDES E SILVA, BRESSIANI & KÖNIG

13 13 Deflection of a split among pellets of -Si 3 N 4 (arrow). GUEDES E SILVA, BRESSIANI & KÖNIG

14 The Si 3 N 4 ceramic shows itself biocompatible and osteoconductive. OS – OSTEON A – ALIZARIN C – CALCEIN T – TETRACYCLINE I - IMPLANT

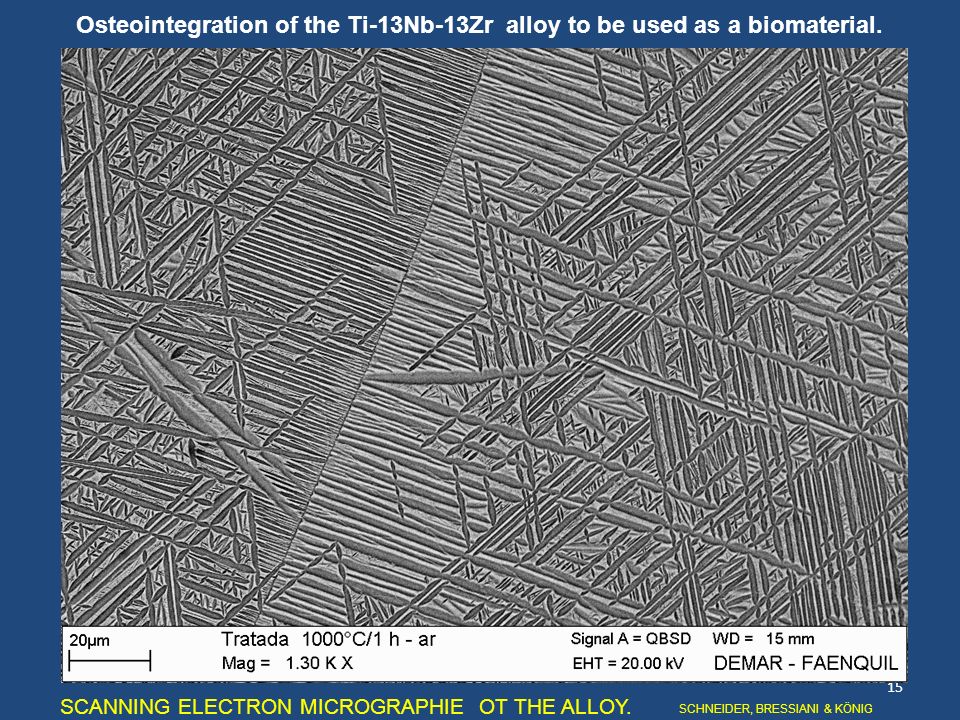

15 15 Osteointegration of the Ti-13Nb-13Zr alloy to be used as a biomaterial. SCANNING ELECTRON MICROGRAPHIE OT THE ALLOY. SCHNEIDER, BRESSIANI & KÖNIG

16 16 MATURE BONE ISLANDS OFBONE REMODELING OSTEOCONDUCTION OF NEWLY FORMED BONE PERIOST Ti-13Nb-13Zr IMPLANT FLUORESCENT MICROGRAPH SHOWING THE BIOINTEGRATION OF THE IMPLANT. SCHNEIDER, BRESSIANI & KÖNIG

17 Klinische Anwendungen

18 Klinischer Fall (1) wo man den Verlust des 21. Zahnes sieht, mit einer kleinen Atrophie der Vestibuläre Kortikalis. Einfügung des Titanimplantats mit Ausfüllung durch Einpflanzungsmaterial infolge Gewindedarstellung. SAJ

19 Endgültige Ausfüllung mit Einpflanzungsmaterial und Bedeckung mit Kollagenmembran. Der Zweck ist das Wachsen des Bindegewebes zu kontrollieren. Die Schleimhaut wurde mit unterbrochenen Nähten aus Nylon geschlossen. SAJ

20 Klinischer Fall 2 – zahnalveolare Region, nach einer Extraktion, mit gefährlichem Knochendefekt. Installation eines Titaniumimplantates mit teilweise Darstellung des Körperteils. SAJ

21 Klinischer Fall 2 – Anpassung und Ausfüllung der Region mit Einpflanzungsmaterial (HA) und Bedeckung mit Weichgewebe (Schleimhaut). Ansicht der äusseren Knochenwand nach 3 Wochen. Nach drei Wochen SAJ

22 Klinischer Fall 3 – Sofortige Installation von Titanimplantat nach der Extraktion von einer gebrochenen Wurzel. Ausfüllung des Defekts mit synthetische HA zusammen mit einem Vitaminkomplex gegen die oxidative Aktion. Bedeckung mit Kollagenmembran um das schnelleren Wachsen des Bindegewebes zu vermeiden. SAJ

23 ABC DEF G Klinischer Fall 4 Reihenfolge der Knochenvorbereitung für eine Titanimplantinstallation. Darstellung (Hervorstehung) der aussenwand und Implantatgewinde. Ausfüllung mit synthetische HA und Bedeckung mit Kollagenmembran. SAJ

24 10/ / /2008 Hydroxylapatite - Synthetik biomaterialien an Maxilares Sinus 01/2009 Klinischer Fall 5 – Reihenfolge von Röntgenbilder vor und nach der Teilweisegen Ausfüllung der Kieferhöhle mit synthetischer HA und autologen Knochen. Kiefernhöhle SAJ

25 02/200904/ / /2009 Nach 6 Monaten der Gewebe Reparatur (04/2009) kann man eine gute Gewebeanpassung beobachten aber ohne Organisation. Durch die Einführung der Kaubelastung von (07/2009) bis (10/2009) merkt man schon eine Reorganisierung des neugeformtes Gewebe, dem Maxillarknochen ähnlich. Knochenersatzmaterialien in Künstlich Kiefernhöhle SAJ

26 Klinischer Fall 6 – Einpflanzungstechnik mit Hebung des Kieferhölenbodens ohne kontralaterale (gegenseitige) Öffnung des Oberkiefers. Durch die Sommerinstrumente wird der Alveolarfortsatz in Richtung der Kieferhöhle geschoben Kiefernhöhle Membrane SAJ

27 Beendigung der chirurgischen Vorbereitung mit Begin der Ausfüllung der hergestellten künstliche Höhle. Einfügung des Materials in der Knochennische wo die Kieferhöhlemembran nicht gerissen wurde. Installation des Titaniumimplantats für die totale Schließung der gerade hergestellten Knochennische. Kiefernhöhle Membrane Knochenersatzmaterialen und splitter von alveolarknochen SAJ

28 Grenze von alveolar knochen und maxilares sinus HA und vitamin Komplex HA und vitamin Komplex Röntgenbild vom fertigen Fall Nr. 6, wo man die Konture und Aufhellung der Kieferhöhle wegen der Anwesenheit des eben inseriertes Pferpflanzungsmaterials, zu beobachten sind. Einschritt in Richtung Kieferhöhle von etwa 7 bis 8 mm ist zu beachten mm SAJ

29 A D CB E G F Klinischer fall 7 - Extreme Atrophie der Prämaxilla ausgefüllt mit natürliche HA verbunden mit menschlichen lyophylisierten Knochen. Nach 6 monatige Heilung kann man die Herstellung von Repariergewebe mit Reste der HA, sehen. SAJ

30
