1 MSA2300 oder auch genannt MSA2000 G2

2 Die HP MSA 2000 Familie Storage Konsolidierung, entwickelt für kleine Anwendungsumgebunge nin KMU´s, Zweigstellen mit hoher Funktionalität zu erschwinglichen Preisen MSA2000sa für SAS Shared Storage Direkt-angeschlossene, externe Arrays MSA2000fc für Fibre-Channel SANs Standard oder Enhanced Modell (mit höherer Streaming Leistung) MSA2000i für iSCSI SANs Für mittlere Leistungsanforderungen zu niedrigsten Kosten

3 3 HP StorageWorks portfolio MSA Familie Aussergewöhnliche TCO < 240 TB Storage Konsolidierung + Disaster Recovery Vereinfachung durch Virtualisierung Windows, HP-UX, Linux, + mehr Always-on vVerfügbarkeit < 851+ TB Rechenzentrumskonsolidierung+ Disaster Recovery Large-scale Oracle/SAP Applikationen HP-UX, Windows, + 20 weitere, inklusive NonStop & Mainframe Kostengünstige Konsolidierung < 60 TB (MSA2300) 4GB FC oder 1GbE iSCSI SAS & SATA tgemischt 2300: SFF & LFF drives Controller-baseierende snapshot/clone Funktionen Windows, Linux, VMware WEB, Exchange, SQL Business Continuity und Verfügbarkeit Konsolidierung und Performance XP Familie EVA Familie XP12000 < 332+ TB EVA4400 All-in-One Familie Simple Unified Storage < 12 TB iSCSI SAN und Optimiiertes NAS mit integrierten Snapshots, Backup, Replication, und einfachster Verwaltung. Windows, Linux, VMware, … MSA2000 XP20000 < 177TB+ TB

4 HP StorageWorks 2300 Modular Smart Array Neuheiten von G2 im Überblick: Unterstützt ProLiant Small Form Factor Laufwerke und gibt damit eine hohe Plattendichte auf engstem Raum Erhöht die Gesamtkapazität auf 60 LFF oder 99 SFF Laufwerke und erlaubt damit von einer ganz kleinen Konfiguration bis auf 60TB zu wachsen! Unterstützt HP-UX und Integrity Server SFF LFF ZWEI ARRAY HEAD MODELLE Die MSA2300 (G2) ist das jüngste Modell in der MSA Familie und speziell für den Einstiegsbereich entwickelt.

5 Drive bays MSA2312 Generation Indicator: Generation Indicator: MSA2 LFF Drives Drive bays MSA2324 Generation Indicator: Generation Indicator: ProLiant SFF Drives MSA2000 Namenskonventionen

6 MSA2000 Kundenprofil Der ideale Kunde / das ideale Segment Breiter Markt (Großunternehmen mit kleinen Abteilungen bis hin zu KMUs). Grundanforderung an Shared Storage Budgetlimitierungen Welche Probleme löst das Produkt? KMUs können auf einfache Art und Weise wachsenden Speicherbedarf adressieren Bringt die Vorteile von Shared Storage (z.B. SAN) auch zu Kunden, die dies bisher noch nicht implementiert haben Das modulare Design erlaubt es, klein anzufangen und dennoch zukünftiges Wachstum sauber und einfach handhaben zu können Die Controller-basierenden Snapshot und Clone Fähigkeiten, erlauben auch KMUs die Vorteile von Shared Storage besser zu nutzen. Wie wird das Produkt von den Kunden wahrgenommen? Die MSA2000fc wird seit März 2008 ausgeliefert und hat sich als sehr erfolgreich erwiesen, sowohl im Enterprise Umfeld, als auch bei KMUs. Konzernkunden haben Hunderte von Units auf einmal gekauft, während kleinere Unternehmen und Abteilung 1 oder 2 Units gekauft haben. Was wird sich durch den Launch ändern? Durch den Support für ProLiant SFF Festplatten und die MSA70, springt HP am Mitbewerb vorbei, indem HP die bestehenden Server Platte auch im Shared Storage unterstützt. Verbreiterung der Kundenplattform durch Support für Integrity und HP-UX Der schnellere Prozessor auf dem Controller macht die MSA2000fc zum Marktführer im Einstiegsbereich

7 HP StorageWorks 2300fc Modular Smart Array SFF LFF ZWEI ARRAY HEAD MODELLE Kundennutzen und -vorteile Support für die ProLiant SFF Laufwerke und MSA70 Vorteil durch höhere Dichte und weniger Rackspace Erlaubt Kunden, die Platten bei sich vorhalten, nur einen Plattentyp für MSAs und ProLiants vorhalten zu müssen Support für Integrity Server und HP-UX Höhere Skalierbarkeit (25% mehr LFF Laufwerke) erlaubt höheres Wachstum Vervierfachung der Snapshot-Anzahl (64 255) Der neue FC controller mit dem verbesserten Prozessor erhöht die Geschwindigkeit und Effizienz

8 HP StorageWorks MSA2000i G2 Hauptmerkmale: Neue 2-port 1GbE Ethernet iSCSI Controller Support für ProLiant SFF Laufwerke und MSA70 Mix von SFF oder LFF / SAS oder SATA Laufwerken in demselben Enclosure Max. Laufwerkszahl – 60 LFF oder 99 SFF Max. Kapazität Bis zu 29.7 TB (mit 300 GB SAS SFF HDDs) Bis zu 60 TB (mit 1 TB SATA LFF HDDs) Mehr Snapshots – 255 Snaps Anschluss an ProLiant Server Support für Windows, Linux, VMware & Solaris SFF LFF ZWEI ARRAY HEAD MODELLE

9 HP StorageWorks 2000i G2 Modular Smart Array Was ist Neu: MSA2000i G2 Support für Small Form Factor (SFF) SAS und SATA Laufwerke, ProLiant kompatibel MSA2000i G2 Support für Anschluss von 3 Dual I/O MSA70 SFF JBODs (99 SFF Laufwerke) MSA2000i G2 Support für 4 MSA2000 LFF Disk Shelves (60 LFF Laufwerke) Verbesserte optionale Snapshot Fähigkeit auf 255 Snaps auf der MSA2000i G2 MSA2000i G2 supported bis zu 512 LUNs in einem Dual Controller System Dell MD3000i; IBM DS3300; EMC AX-4; EqualLogic PS400EWettbewerb HP StorageWorks MSA2000 Best Practices whitepaperHighlights 3-Jahre HP Support Plus 24 Service; HP StorageWorks MSA Family Disk Installation und Startup Service Empfohlene Services Ideal für Schnellreferenz Weitere Resourcen *ab Juni 2009 Große Unternehmen, die mehrere kleine Abteilungen und/oder Zweigstellen haben, und kleinere Firmen die geshareten Storage benötigen HP StorageWorks 2000i G2 Modular Smart Array SFF LFF ZWEI ARRAY HEAD MODELLE

10 HP StorageWorks MSA2000sa G2 Hauptmerkmale: Neue 4-port 3 Gb SAS Controller Support für ProLiant SFF Laufwerke und MSA70 Mix von SFF oder LFF / SAS oder SATA Laufwerken in demselben Enclosure Max. Laufwerkszahl – 60 LFF oder 99 SFF Max. Kapazität Bis zu 29.7 TB (mit 300 GB SAS SFF HDDs) Bis zu 60 TB (mit 1 TB SATA LFF HDDs) Mehr Snapshots – 255 Snaps Anschluss an ProLiant und Integrity (nur Blades) Support für Windows, Linux, Vmware SFF LFF ZWEI ARRAY HEAD MODELLE

11 HP StorageWorks 2000sa G2 Modular Smart Array Was ist Neu : Neuer SAS Controller mit 4 SAS Host Ports MSA2000sa G2 Support für Small Form Factor (SFF) SAS und SATA Laufwerke, ProLiant kompatibel MSA2000sa G2 Support für Anschluss von 3 Dual I/O MSA70 SFF JBODs (99 SFF Laufwerke) MSA2000sa G2 Support für 4 MSA2000 LFF Disk Shelves (60 LFF Laufwerke) Verbesserte optionale Snapshot Fähigkeit auf 255 Snaps auf der MSA2000sa G2 MSA2000sa G2 supported bis zu 511 LUNs in einem Dual Controller System IBM DS3200; Dell MD3000; SUN ST2530 MSA2000 Technical Cook Book 3-Jahre HP Support Plus 24 Service; HP StorageWorks MSA Family Disk Array Installation und Startup Service Quick Reference Große Unternehmen die mehrere kleine Abteilungen und/oder Zweigstellen haben, und kleinere Firmen die geshareten Storage benötigen HP StorageWorks 2000sa G2 Modular Smart Array SFF LFF TWO ARRAY HEAD MODELS *ab Juni 2009 Wettbewerb Highlights Empfohlene Services Ideal für Weitere Resourcen

12 Neu in der Generation 2 (G2)… Support für Small Form Factor (SFF) Drives und MSA70 JBODs ProLiant kompatible Festplatten Mehr Spindeln, mehr Performance, höhere Packungsdichte Support für Integrity Server und HP-UX Bringt günstigeren, konsolidierten Storage in der Bereich der High End Server und Betriebssysteme Höhere Snapshot-Anzahl – 255 Snapshots MSA2000NEU MSA2300 Festplatten (SAS & SATA) MSA2 Large Form Factor LFF MSA2 3.5 Large Form Factor LFF ProLiant 2.5 Small Form Factor SFF Max. Laufwerkszahl 48 LFF 60 LFF 99 SFF Serversupport x86 X86 Integrity, HP 9000 (nur fc) Betriebs- Systemsupport Windows Linux VMware Windows Linux VMware Software Snapshot (max 64) Snapshot (max 255) Max. LUNs / 511 (nur sa)

13 Produkt Überblick FeaturesMSA2000sa G2MSA2000fc G2MSA2000i G2 Storage Controllers Dual Active/Active hot swap (Single Controller Option available) 3 Gb SAS 4-port/Controller Dual Active/Active hot swap (Single Controller Option available) 4 Gb FC 2-port/Controller Dual Active/Active hot swap (Single Controller Option available) 1GbE 2-port/Controller Cache 1GB Standard Enclosure Form Factor 2U Max. Drives per Enclosure 12 LFF / 25 SFF Drives Supported 2.5-in SAS & SATA 3.5-in SAS & SATA (Supports SAS and SATA drives in the same enclosure) 2.5-in SAS & SATA 3.5-inSAS & SATA (Supports SAS and SATA drives in the same enclosure) 2.5-in SAS & SATA 3.5-inSAS & SATA (Supports SAS and SATA drives in the same enclosure) Max. Storage Capacity 7.2TB base capacity up to 29.7 TB using 300GB SFF SAS drives 12TB base capacity –up to 60TB using 1TB LFF SATA drives 7.2TB base capacity up to 29.7 TB using 300GB SFF SAS drives 12TB base capacity –up to 60TB using 1TB LFF SATA drives 7.2TB base capacity up to 29.7 TB using 300GB SFF SAS drives 12TB base capacity –up to 60TB using 1TB LFF SATA drives Power Supply& Fan Hot swap, Redundant RAID 0, 1, 5, 6, 10, 50 Technology Neu

14 Produkt Überblick Features MSA2000sa G2MSA2000fc G2 MSA2000i G2 # of LUNSs LUN Size 16 TB HBAs SC08GEEmulex and QLogicIndustry standard 1GB Ethernet Expansion 1+4 enclosures (LFF) 1+3 enclosures (SFF) 1+4 enclosures (LFF) 1+3 enclosures (SFF) 1+4 enclosures (LFF) 1+3 enclosures (SFF) Host Support Supported Drives 2.5-in SAS – 72,146 15K & 300GB 10K 3.5-in SAS – 146 GB 15K, 300 GB 15K, 450 GB SATA – 750 GB, I TB 2.5-in SAS – 72,146 15K & 300 GB 10K 3.5-in SAS – 146 GB 15K, 300 GB 15K, 450 GB SATA – 750 GB, I TB 2.5-in SAS – 72 & 146 GB 15K& 300 GB 10K 3.5-in SAS – 146 GB 15K, 300 GB 15K, 450GB SATA – 750 GB, I TB # of Cluster Node 8-nodes (Microsoft) 8-nodes (Linux) 8-nodes (Microsoft) 16 nodes (Linux) coming 8-nodes (Microsoft) 8-nodes (Linux) Connectivity & Availability Neu

15 Produkt Überblick FeaturesMSA2000sa G2MSA2000fc G2MSA2000i G2 OS Support Windows 2008, Windows 2003, RH and SuSE Linux VMware Windows 2008, Windows 2003, RH and SuSE Linux Vmware HPUX OpenVMS Windows 2008, Windows 2003, RH Linux VMware Management Software Out-of-band CLI & Web-based interface (WBI) Out-of-band CLI & Web-based interface (WBI) Out-of-band CLI & Web-based interface (WBI) Multipath Support MPIO DSM Snapshot Controller based snapshot and clone Server Support ProLiant servers ProLiant & Integrity Blades (c- class) 3 rd Party x86 ProLiant & Integrity servers ProLiant Blades servers 3 rd Party x86 ProLiant servers ProLiant Blades servers 3 rd Party x86 Firmware Upgrade Non-disruptive Value Warranty Array Management and Optional Software Neu

16 MSA2000 G2 unterstützte Konfigurationen MSA2324 Array mit 24 SFF drive bays MSA in 25 SFF Disk Enclosure MSA in 25 SFF Disk Enclosure MSA in 25 SFF Disk Enclosure Max. Konfiguration mit 99 Small Form Factor (SFF) Laufwerken 24 SFF Laufwerke im Array-Kopf mit 1 oder 2 MSA2300 G2 Controllern bis zu 3 MSA70 JBODs mit je 25 Laufwerken 2,5 DP ProLiant SAS und/oder SATA Laufwerke MSA2312 Array mit 12 LFF drive bays MSA in 12 LFF Disk Enclosure MSA in 12 LFF Disk Enclosure MSA in 12 LFF Disk Enclosure MSA in 12 LFF Disk Enclosure Max. Konfiguration mit 60 Large Form Factor (LFF) MSA2 Laufwerken 12 LFF Laufwerke im Array-Kopf mit 1 oder 2 MSA2300 G2 Controllern bis zu 4 MSA2000 Drive Enclosures mit je 12 Laufwerken 3,5 MSA2 DP SAS und/oder SATA Laufwerke

17 MSA2324 Array w/24 SFF drive bays MSA in 25 SFF Disk Enclosure MSA in 25 SFF Disk Enclosure MSA in 12 LFF Disk Enclosure MSA in 12 LFF Disk Enclosure Max. Konfiguration mit gemischten LFF und SFF Laufwerken 24 SFF Laufwerke im Array-Kopf mit 1 oder 2 MSA2300 G2 Controllern bis zu 2 MSA70 JBODs mit je 25 Laufwerken 2,5 DP ProLiant SAS und/oder SATA Laufwerke bis zu 2 MSA2000 Drive Enclosures mit je 12 Laufwerken 3,5 MSA2 DP SAS und/oder SATA Laufwerke MSA2324 Array mit 24 SFF drive bays MSA in 12 LFF Disk Enclosure MSA in 12 LFF Disk Enclosure MSA in 12 LFF Disk Enclosure Max. Konfiguration mit gemischten LFF und SFF Laufwerken 24 SFF Laufwerke im Array-Kopf mit 1 oder 2 MSA2300 G2 Controllern bis zu 3 MSA2000 Drive Enclosures mit je 12 Laufwerken 2,5 DP ProLiant SAS und/oder SATA Laufwerke 3,5 MSA2 DP SAS und/oder SATA Laufwerke Neu MSA2000 G2 unterstützte Konfigurationen

18 Applikations Optimierung Dokumentierte Musterlösungen und erprobte Blueprints für Integration mit MS Exchange, MS SharePoint, MS SQL Server, Oracle und SAP Virtualisierte Storage für Virtuelle Server Support für: Windows Server 2008 Hyper-V VMware Xen Oracle Virtual Machine Konfiguration mit gemixten LFF & SFF drives

19 MSA2000G2 LFF MSA2000fc G2 MSA2000i G2 Dual Controller Modell dargestellt MSA2000sa G2 MSA2000G2 SFF Dual Controller Modell dargestellt Die MSA2000 G2 Familie

20 Der MSA2300fc G2 controller nutzt mini-SAS Konnektoren Bestehende 2012fc/2212fc können über Controllertausch upgegraded werden MSA2324fc hat andere Backplane und anderes Chassis MSA2000MSA2300 SFF-8088SFF-8470 MSA2300 Backend-Verkabelung

21 MSA2300 Backend Verkabelung Single Domain mit MSA2000 JBODS

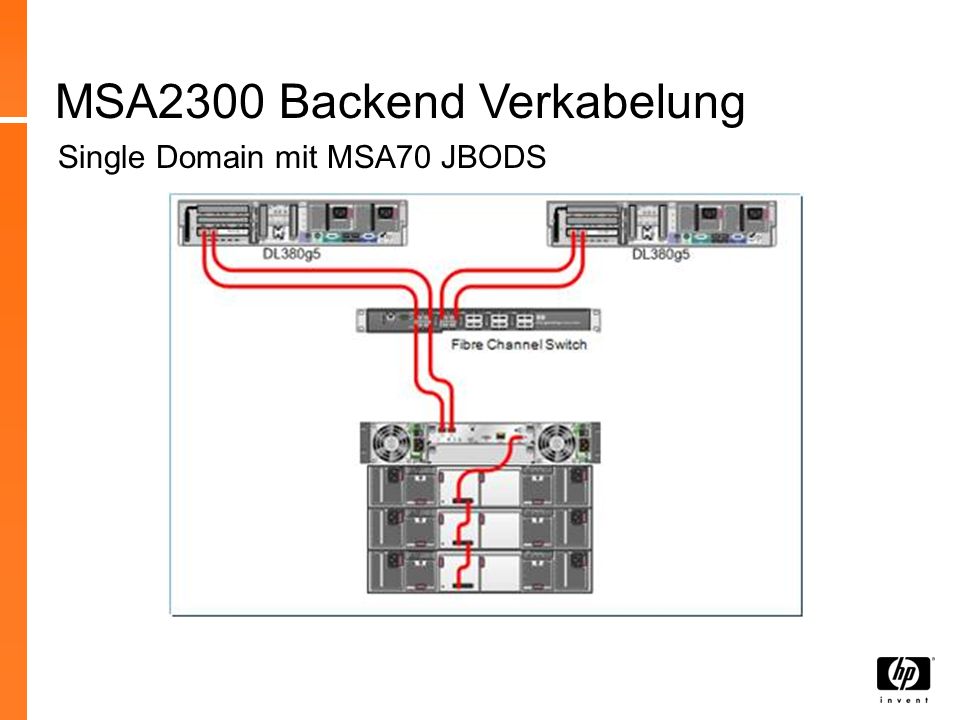

22 MSA2300 Backend Verkabelung Single Domain mit MSA70 JBODS

23 MSA2300 Backend Verkabelung Dual Domain mit MSA2000 JBODS

24 MSA2300 Backend Verkabelung Dual Domain mit MSA70 JBODS

25 Vdisk I/O gehört einen einzigen Controller und wird auch von diesem ausgeführt Unterbrechung des Datenpfades kann bei falscher Verkabelung zu Verlust des LUN Zugriffs führen Die Interconnected oder straight through Option muss korrekt gesetzt sein MSA2300 Host Connectivity MSA2012/2212fc Host Verkabelung

26 Die MSA 2300 nutzt Unified LUN Presentation ULP bedeutet, alle LUNs im System über alle Ports aus beiden Controllern zugänglich zu machen ULP sieht für den Host wie ein Aktiv/Aktiv System aus, wo der Host jeden beliebigen Pfad zum LUN Zugriff nutzen kann (unabhängig von der Controller-Ownership) Nutzt die T10 Technical Committee of INCITS* Asymmetric Logical Unit Access (ALUA) Extensions, um die Portale (siehe MSA1510 iSCSI, anders ausgedrückt –Pfade-) auszuhandeln mit einem ALUA-aware Host auszuhandeln. Ein ALUA-Unaware Host sieht alle Pfade als gleichwertig. MSA2300 Host Connectivity MSA2300 ULP

27 MSA2300 Host Connectivity MSA2300fc Host Verkabelung A B A0 A1 B0 B1 LUNs 0-4 sind auf allen 4 Ports verfügbar Multi-Path Software sieht zwei Instanzen der LUNs RTPGs zeigen der MPIO Software den Preferred Path LUNs 0,2,4 – Preferred Path ist A0 LUNs 1,3 - Preferred Path ist B0 Der MPIO-Default ist Round Robin, kann aber geändert werden, um evtl. Vorteile des Preferred Path auszunutzen LUN 0 A Owned LUN 4 A Owned LUN 3 B Owned LUN 2 A Owned LUN 1 B Owned Luns 0-4

28 MSA2300 Host Connectivity ULP – alle LUNs sind auf allen Ports präsentiert A B A0 A1 B0 B1 Luns 0-4 Controller B fällt aus, vdisk ownership geht auf Controller A über Die selbe WWN wird präsentiert Alle LUNs nach wie vor durch Controller A präsentiert MultiPath Software macht ohne Unterbrechung mit dem I/O weiter Der verbliebene Controller reported alle Pfade als Preferred Bei Data Path Fehler auf Controller B bleiben die Vdisks in der Ownership des Controllers B, es wird aber über den Controller A (non preferred path) zugegriffen

29 MSA2300 GUI MSA2000fc G1MSA2000fc G2

30 MSA2300 GUI MSA2000fc G1MSA2000fc G2

31 Das traditionelle go-to-market Modell SAN Starter Kits: HP StorageWorks MSA2312fc Single Controller SAN Starter Kit 1ea MSA2312fc array, single controller (LFF) 1ea 8/8 Base SAN Switch 4ea SFPs Short Wave 8Gb 2ea 8Gb PCI-e FC HBA 4ea LC-LC FC Cable HP StorageWorks MSA2324fc Single Controller SAN Starter Kit 1ea MSA2324fc array, single controller (SFF) 1ea 8/8 Base SAN Switch 4ea SFPs Short Wave 8Gb 2ea 8Gb PCI-e FC HBA 4ea LC-LC FC Cable HP StorageWorks MSA2300fc SAN Starter HA Upgrade Kit (compatible w/ either Starter Kit) 1ea MSA2300fc Controller 1ea 8/8 Base SAN Switch 4ea SFPs Short Wave 8GB 2ea 8Gb PCI-e FC HBA 4ea LC-LC FC Cable

32 MSA2300fc FC Controller Das zusätzliche go-to-market Modell Einführung von zwei controller-less Chassis SKUs Eine mit 24 Small Form Factor (SFF) Laufwerksschächten Eine mit 12 Large Form Factor (LFF) Laufwerksschächten Einführung von zwei controller-less Chassis SKUs Eine mit 24 Small Form Factor (SFF) Laufwerksschächten Eine mit 12 Large Form Factor (LFF) Laufwerksschächten === LEER === MSA Enclosure I/O module Note: 24 SFF drive bay chassis ist nur für Controller. Die MSA70 dient als SFF JBOD für die MSA2300fc 1 or 2

33 Überblick G2 Zero Controller a la carte – Have it YOUR way! 1 a la carte LFF chassis 2 a la carte SFF chassis 3 controller - FC (G2) February 09 4 controller - iSCSI (G2) June 09 5 controller - SAS 2-port (G2) June 09 6 controller - SAS 2-port (G1) 7 controller - FC (G1) 8 controller - iSCSI (G1) 9 disk enclosure I/O module (G1/2) (LFF) BLANKING PANEL === EMPTY === SKUs SKU

34 A La Carte – Baukasten 2 Chassis – LFF & SFF 3 Controller: FC, SAS, iSCSI 1 JBOD I/O Modul SAS & SATA Laufwerke - Large und Small Form Factor (ProLiant!) MSA70 JBOD (ProLiant!)

35 MSA2000sa G2 – DL380G6 Package Cluster Bundle

36 MSA70 Enclosure und Festplatten Bundles Produktbeschreibung Die MSA70 Enclosure/Festplattenbundles zielen darauf ab, mit einem einzigen Package die Storage Anbindung von ProLiant Servern, ProLiant Storage Servern, AiO Systemen und der MSA2324fc zu erhöhen. Die Package aus günstiger MSA70 und Festplatten zielt auf kostenbewusste Kunden ab. High-Level Konfiguration Ein Bundle: MSA70 mit 25 Dual Port SAS Festplatten Keine Hardware Änderungen benötigt, um die Bundles zu unterstützen

37 Warum Bundles? Bundles verkaufen sich einfach Bundles sind einfach zu bestellen Eine einzige SKU, um MSA Enclosure und Festplatten zu bestellen Erlaubt dem Kunden, Storage auf einfachste Weise zu erweitern oder zu Servern hinzuzufügen Erhöht die Storage Attach Rate von MSA an ProLiant Server, ProLiant Storage Server/AiO Niedrigerer Preis – kosteneffizienter Preis motiviert die Kunden

38 Technology for better business outcomes Thank you!
