1 © 2006 DEHN + SÖHNE max. freie Länge 8,5m 10.04.08 / 4526_a Biogasanlage - Getrennte Fangeinrichtung Fangmast mit 1 HVI ® -Leitung Durchhang Blitzkugel (Radius 30m) R 30m Ex-Zone 2 Schutzklasse II max. Gesamtlänge 15m max. Länge HVI-Leitung 12,5m

2 © 2006 DEHN + SÖHNE26.09.06 / 4526_b Biogasanlage - Getrennte Fangeinrichtung Fangmast mit 1 HVI ® -Leitung A A Durchhang Blitzkugel (Radius 30m) R30m Schnitt A-A Ex-Zone 2 Schutzklasse II Befestigt mit Bolzenanker

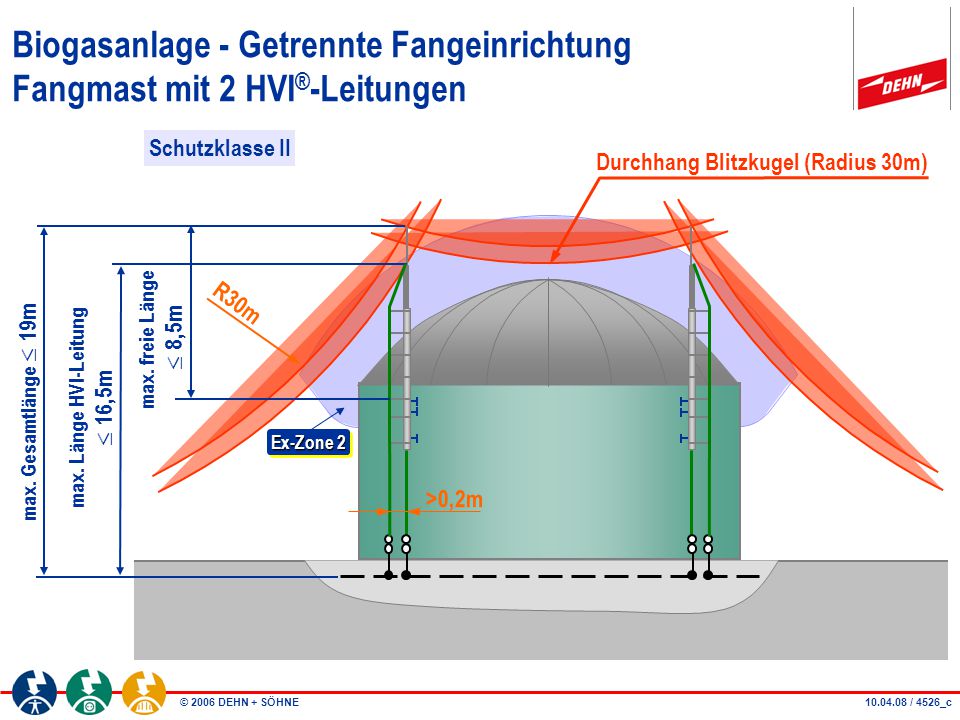

3 © 2006 DEHN + SÖHNE10.04.08 / 4526_c Biogasanlage - Getrennte Fangeinrichtung Fangmast mit 2 HVI ® -Leitungen R30m Ex-Zone 2 >0,2m Schutzklasse II Durchhang Blitzkugel (Radius 30m) max. freie Länge 8,5m max. Gesamtlänge 19m max. Länge HVI-Leitung 16,5m

4 © 2006 DEHN + SÖHNE26.09.06 / 4526_d Biogasanlage - Getrennte Fangeinrichtung Fangmast mit 2 HVI ® -Leitungen Schnitt A-A A A Ex-Zone 2 >0,2m Befestigt mit Bolzenanker Durchhang Blitzkugel (Radius 30m) R30m Schutzklasse II

5 © 2006 DEHN + SÖHNE Fangeinrichtung Biogasanlage Fangmast mit 1 HVI ® -Leitung I - teilbar Art.-Nr. 819 720 12.01.07 / 4526_e Gesamtlänge Fangstange verjüngt Al 16/10mm Rohr GFK 50 mm Rohr St/tZn 60 mm HVI-Leitung I (sw) 1 x innen 10.000 mm 2500 mm 1555 mm 6000 mm 10.000 mm Transportlänge 6 m!

6 © 2006 DEHN + SÖHNE Fangeinrichtung Biogasanlage Fangmast mit 2 HVI ® -Leitungen I - teilbar Die zweite HVI-Leitung wird folgenden Komponenten befestigt (bereits im SET enthalten): - Anschlussplatte für HVI-Leitung an Fangstange1x Art.-Nr. 301 239 - Rohrschelle mit Befestigungsbuchse 7x Art.-Nr. 106 352 - Leitungshalter für HVI-Leitung im Ex-Bereich 7x Art.-Nr. 275 430 - Erdungsrohrschelle für Endverschluss an PA 2x Art.-Nr. 410 200 12.01.07 / 4526_f Art.-Nr. 819 750 Transportlänge 6 m! Gesamtlänge Fangstange verjüngt Al 16/10mm Rohr GFK 50 mm Rohr St/tZn 60 mm HVI-Leitung I (sw) 1 x innen / 1 x außen 10.000 mm 2500 mm 1555 mm 6000 mm 10.000 mm

7 © 2006 DEHN + SÖHNE Fangeinrichtung Biogasanlage Halter variabel Verstellbereich variabel Klemmbereich Rohr Werkstoff Abm. Befestigungsplatte Befestigungslöcher Vierkant-Hohlprofil 250 - 350 mm 60 mm St/tZn 150x150 mm 4 x 12x20 mm 40x40 / 30x30 mm Art.-Nr. 105 345 12.01.07 / 4526_g

8 © 2006 DEHN + SÖHNE Befestigung der Halter durch Bolzenanker Quelle: www.mkt-dueble.de St/tZn oder NIRO 26.09.06 / 4526_h
