1 © DIAMOND SA / / 1 Reinigung Ein Schwerpunkt der LWL-Technologie

2 © DIAMOND SA / / 2 Warum werden LWL-Steckerverbinder gereinigt ? Warum ist eine optimierte Inspektion so wichtig ? Die folgenden Aussagen könnten die möglichen Antworten sein: Sauberkeit ist eine Grundvoraussetzung für einen störungsfreien Betrieb von optischen Übertragungssysteme. Eine optimierte Inspektion der Faserendflächen ist der beste Weg, um die Ursachen von Leistungsverlusten zu entdecken: Schlechte Übertragungsqualität analoger Signale. Zunahme der Bitfehlerrate. Reduktion der übertragenen Lichtleistung (Dämpfung) bis zur vollständigen Unterbrechung. Eingangsleistung des Empfängers ausserhalb des Arbeitsbereiches.Verschmutzte Stecker können den jeweiligen Gegenstecker beschädigen. Als Problemlösung bietet DIAMOND eine Produktpalette zur Kontrolle der Steckerstirnflächen sowie die erforderlichen Reinigungsmittel an. Folgende Fragen sind zu beantworten

3 © DIAMOND SA / / 3 Die Sauberkeit der Stirnfläche ist entscheidend für die Erhaltung der optischen Werte und die Lebensdauer der Stecker Betrachtungstafel 0° Gut Nicht erlaubtNicht erlaubt (Defekte Kratzer im Faserkernresultieren aus Kontakt zu einem anderen verschmutzten Stecker) Betrachtungstafel 8° Gut Nicht erlaubt Nicht erlaubt, Kratzer Defekte resultierend aus Kontakt zu einem anderen verschmutzten Stecker Beurteilung der LWL-Steckerstirnfläche

4 © DIAMOND SA / / 4 Erleichterte Stecker-Inspektion direkt an Ort Steckerbezogene Sonderadapter für optimierte Inspektion kontraststarker, hochauflösender und aktiver Matrix-LCD-Bildschirm. 0° oder 60° Winkeleinstellung der Spitze der Prüfsonde Fokusierknopf am Ende des Inspektionsarmes für optimierte Scharfeinstellung Batterie- oder direkt AC-Strom-Betrieb Remote Fiber Surface Inspector (RFSI) Der RFSI Koffer von DIAMOND beinhaltet alle nötigen Werkzeuge, zur professionellen Reinigung sowie Inspektion von installierten und nicht installierten Steckern.

5 © DIAMOND SA / / 5 Handliche, kompakte und leichte Konstruktion Auswechselbare Steckeradapter für die Anpassung an verschiedene Steckerstandards Eingebauter Infrarotfilter für den Schutz der Augen gegen Laserlicht Integrierte, batteriebetriebene Beleuchtung Das Hand-Prüfmikroskop von DIAMOND ist für die Inspektion von Ferrulen- und Faserendflächen im Feld oder im Labor geeignet. Hand Prüfmikroskop

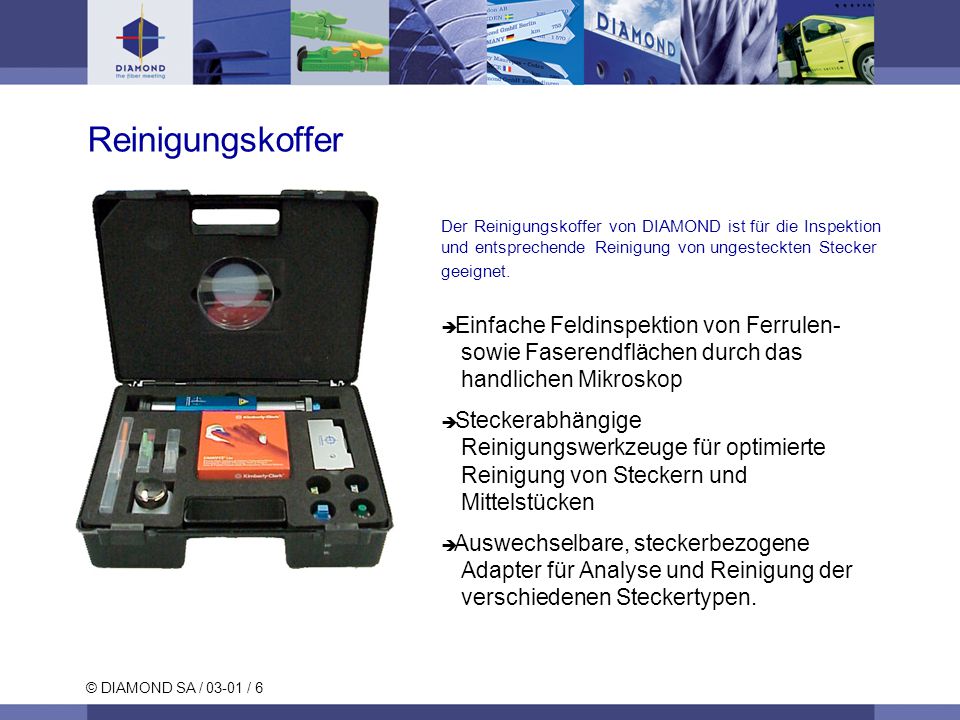

6 © DIAMOND SA / / 6 Einfache Feldinspektion von Ferrulen- sowie Faserendflächen durch das handlichen Mikroskop Steckerabhängige Reinigungswerkzeuge für optimierte Reinigung von Steckern und Mittelstücken Auswechselbare, steckerbezogene Adapter für Analyse und Reinigung der verschiedenen Steckertypen. Der Reinigungskoffer von DIAMOND ist für die Inspektion und entsprechende Reinigung von ungesteckten Stecker geeignet. Reinigungskoffer
