1 Schutzvermerk / Copyright-Vermerk Vakuum-Leistungs- schalter SION Für Standard- anwengungen Mittelspannung von Siemens Sector Energy, Business Unit Medium Voltage © Siemens AG 2009

2 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 2 1.Technische Daten 2.Portfolioübersicht 3.Produkteigenschaften und Kundenvorteil 4.Details 5.Beispielreferenz Vakuum-Leistungsschalter SION Inhaltsverzeichnis

3 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 3 Vakuum-Leistungsschalter SION 1. Technische Daten Bemessungsspannungbis 24 kV Kurzschlussausschaltstrombis 40 kA Betriebsstrombis 3150 A Mechanische Schaltspielzahl (M2) Elektrische Schaltspielzahl (E2, C2)

4 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009 Vakuum-Leistungsschalter SION 2. Portfolioübersicht

5 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 5 Vakuum-Leistungsschalter SION 3. Produkteigenschaften Basisdaten 7,2 bis 24 kV 800 bis 3150 A 12,5kA - 40 kA Standard mechanische Schaltspiele typgeprüft nach IEC Ihre Vorteile kurze Lieferzeiten wartungsfrei bis Schaltspiele

6 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 6 Vakuum-Leistungsschalter SION 3. Produkteigenschaften Ihre Vorteile Bequemer Zugang zur Niederspannungsschnittstelle Für Retrofit gut geeignet Produkteigenschaften Schalenbauweise vertikale Anordnung der Vakuum- Schaltröhren Luftisoliert Frontantrieb, Federspeicherantrieb, separate Niederspannungsschnittstelle

7 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 7 OEM Packet zum Vakuum-Leistungsschalter SION 3. Produkteigenschaften Ihre Vorteile einfache Integrität in OEM Anlage die Einschubmodule wurden gemäß IEC in Bezug auf: – Dielektrik – Erwärmung und – Schaltleistung geprüft Produkteigenschaften enthält alle erforderlichen Komponenten des Leistungsschalterraumes eines Schaltfeldes Signale zur Betriebs- und Trennstellung werden über die Positionsschalter im Einschub zum Modulstecker in der Nieder- spannungsschnittstelle des Vakuumschalters geführt.

8 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 8 Vakuum-Leistungsschalter SION 3. Produkteigenschaften Ihre Vorteile keine zusätzliche Zwangskühlung notwendig sehr geringe Rückzündungswahrscheinlichkeit Schaltspiele ohne Einschränkung wartungsfrei

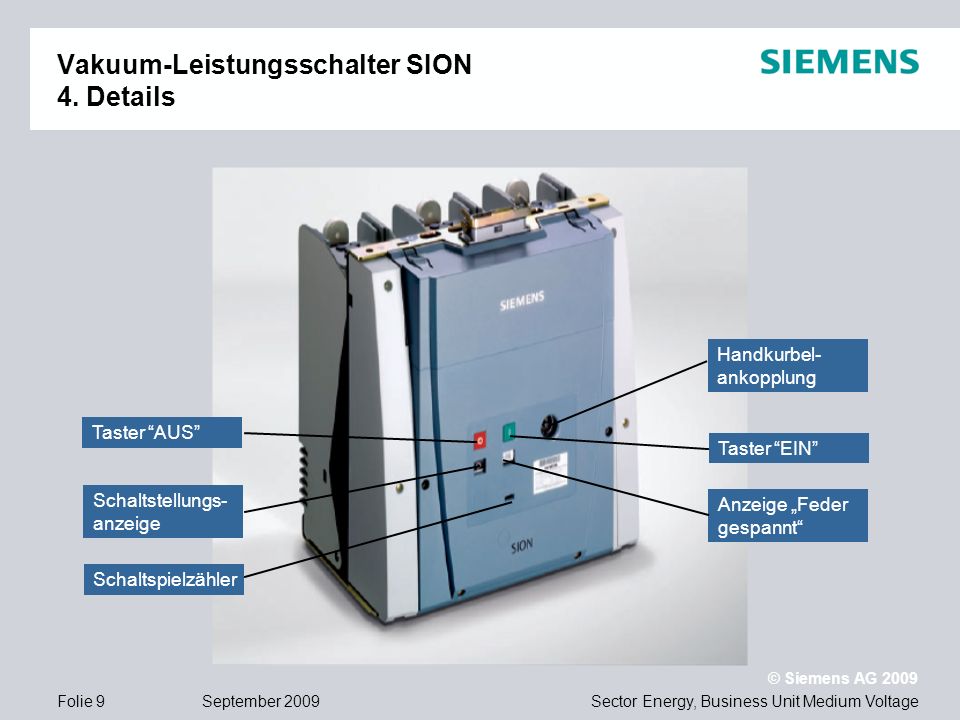

9 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 9 Vakuum-Leistungsschalter SION 4. Details Taster EIN Taster AUS Schaltspielzähler Schaltstellungs- anzeige Anzeige Feder gespannt Handkurbel- ankopplung

10 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 10 Vakuum-Leistungsschalter SION 4. Details

11 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 11 Vakuum-Leistungsschalter SION 4. Details – 13. Stelle der MLFB Festmontierter SION VCB SION VCB auf Einschub SION VCB mit Kontaktarmen auf Einschub

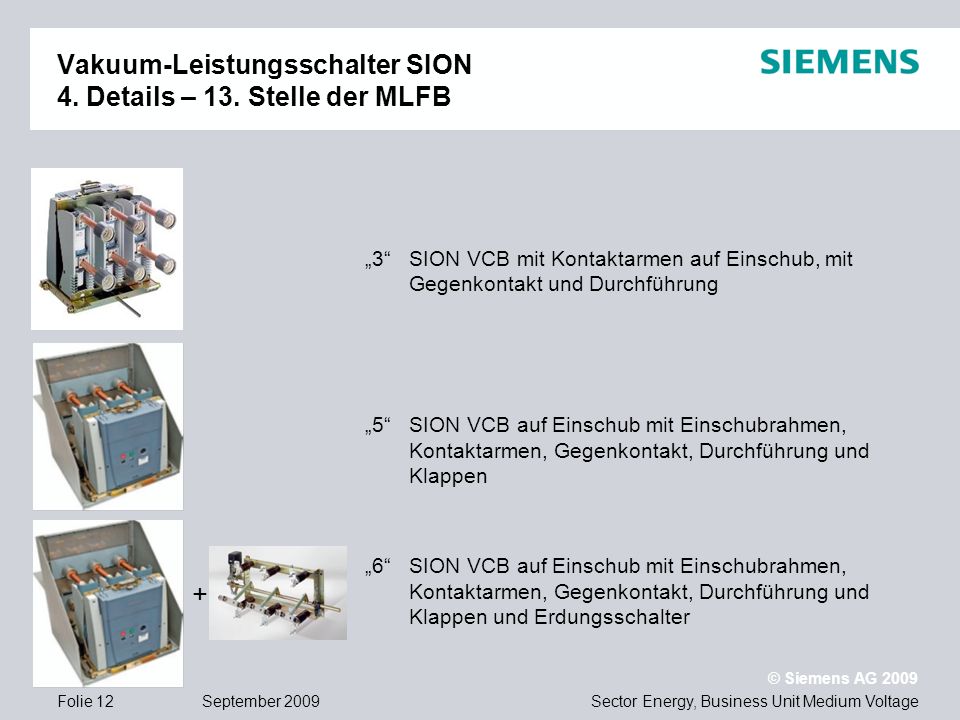

12 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 12 Vakuum-Leistungsschalter SION 4. Details – 13. Stelle der MLFB SION VCB mit Kontaktarmen auf Einschub, mit Gegenkontakt und Durchführung SION VCB auf Einschub mit Einschubrahmen, Kontaktarmen, Gegenkontakt, Durchführung und Klappen SION VCB auf Einschub mit Einschubrahmen, Kontaktarmen, Gegenkontakt, Durchführung und Klappen und Erdungsschalter

13 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 13 Kunde: EVO Land:Deutschland Datum: Vakuum-Leistungsschalter SION Schaltstationen (Carl-Legien & Fritz Remy) für EVO (Energie Versorgung Offenbach) Austausch Alt- gegen Neuanlagen innerhalb von 4 Wochen Kontinuierliche Kundenbetreuung während der gesamten Projektlaufzeit Senkung der Investitionskosten um 15% (die richtige Schaltanlage für die jeweilige Schaltaufgabe) Kundennutzen 25 Schaltfelder: 8BT1 Familie mit SION-Leistungsschalter Eingesetztes Produkt Hohe Qualität zu günstigem Preis Alle Anlagen nach neuer Norm IEC Wartungsfreie Komponenten Anforderungen: Referenz

14 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 14 Kunde: Elektrobudowa Land:Polen Datum:2007 Anwendung: U-Bahn Station Krakau Zentrum Sichere Energieverteilung für Elektrobudowa Einfacher und schneller Einbau in das Schaltfeld Hohe Zuverlässigkeit und Verfügbarkeit im Langzeitbetrieb Kundennutzen SION Vakuum-Leistungsschalter Produkte Leistungsschalter in kompakter Bauweise und auf Einschub für die Energieverteilung Anforderungen Referenz

15 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 15 Referenz: VW Hauptproduktionsstätte Wolfsburg Kunde: Volkswagen Land:Deutschland Datum:2006 Installation und Inbetriebnahme ohne Betriebsstillstand Kundennutzen 237 Schaltfelder NX AIR Schaltanlage mit SION Leistungsschalter (24 kV / 25 kA / 2,500 A) Produkte Modernisierung von Mittelspannungsschaltanlagen (Ersatz alt gegen neu) Implementierung von VW-spezifischen Netzwerk Bedürfnissen Verlässlicher Partner über eine Projektlaufzeit von 6 Jahren Anforderungen Referenz

16 Sector Energy, Business Unit Medium Voltage © Siemens AG 2009 September 2009Folie 16 Drücken Sie ESC um zur Übersicht zu gelangen. Vielen Dank für Ihre Aufmerksamkeit!
