1 Methode der Frequenzeinstellung bei dem ET 92 Klicken Sie auf die Felder für weitere Informationen! END to END Dämpfungsmessung Messung der Gruppenlaufzeitverzerrung Wobbler mit Frequenzmitlauf Empfängerfrequenz = Träger ± Senderfrequenz Konventionelle Methoden Spezielle Methoden Messungen mit MTTS Modifizierung der Frequenz mit Kursor Frequenzeinstellung mit Nummertasten Empfängerfrequenz = Träger ± Ton ELEKTR NIKA

2 Frequenzeinstellung mit Nummertasten Frequenzeinstellung mit den NUMMERTASTEN z.B Hz Bemerkung: Drücken Sie keine Kursortaste Option ELEKTR NIKA

3 Modifizierung der Frequenz mit Kursor Der gewünschte STELLENWERT wird mit den HORIZONTALEN Kursor ausgewählt Der FREQUENZWERT wird schrittweise mit den VERTIKALEN Kursor geändert FREQU: kHz FREQU: kHz FREQU: kHz Bemerkung: Drücken Sie kein eNummertaste Modifizierung der Frequenz in Schritten 1Hz, 10 Hz 100Hz usw. Option ELEKTR NIKA

4 Wobbler mit Frequenzmitlauf Auswählbare Frequenzbände Im Falle von Optionen Dämpfung Next Option ELEKTR NIKA

5 Einstellung der Empfängerfrequenz in Träger ± Ton Format TrägerTon Wählen Bei Messungen an FDM Systemen wird die Messfrequenz häufig in Träger ± Tonfrequenz Format angegeben. Bei dem ET 92 können die Träger- und Tonfrequenzwerte voneinander unabhängig eingestellt werden. Keine Frequenzumrechnung nötig! Ende der Einstellung Einstellungen ELEKTR NIKA

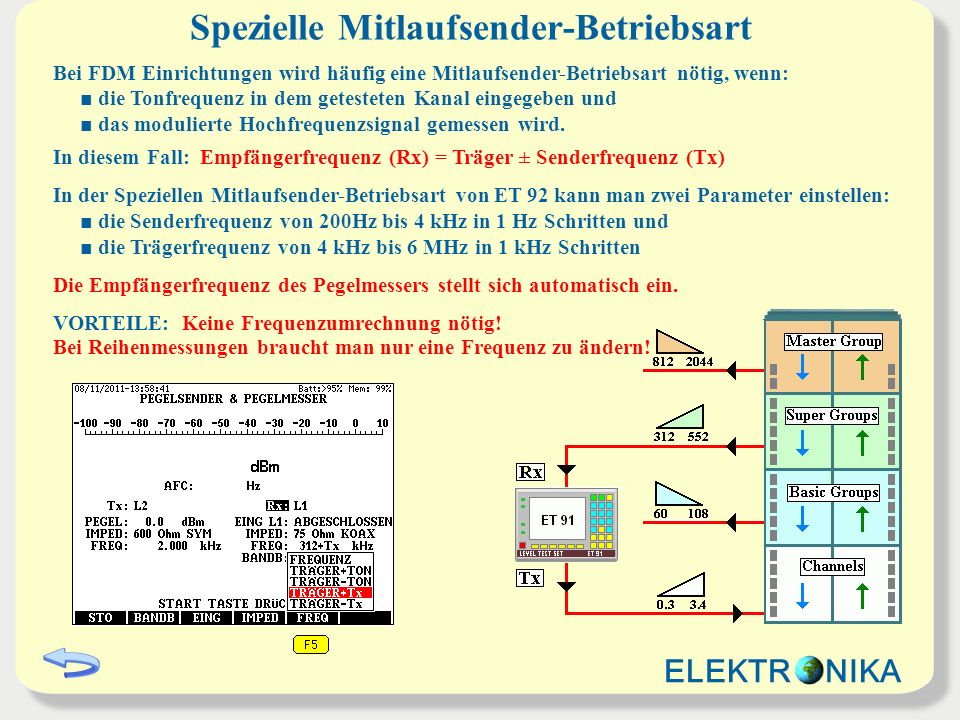

6 Spezielle Mitlaufsender-Betriebsart Bei FDM Einrichtungen wird häufig eine Mitlaufsender-Betriebsart nötig, wenn: die Tonfrequenz in dem getesteten Kanal eingegeben und das modulierte Hochfrequenzsignal gemessen wird. In diesem Fall: Empfängerfrequenz (Rx) = Träger ± Senderfrequenz (Tx) In der Speziellen Mitlaufsender-Betriebsart von ET 92 kann man zwei Parameter einstellen: die Senderfrequenz von 200Hz bis 4 kHz in 1 Hz Schritten und die Trägerfrequenz von 4 kHz bis 6 MHz in 1 kHz Schritten Die Empfängerfrequenz des Pegelmessers stellt sich automatisch ein. VORTEILE: Keine Frequenzumrechnung nötig! Bei Reihenmessungen braucht man nur eine Frequenz zu ändern! ELEKTR NIKA

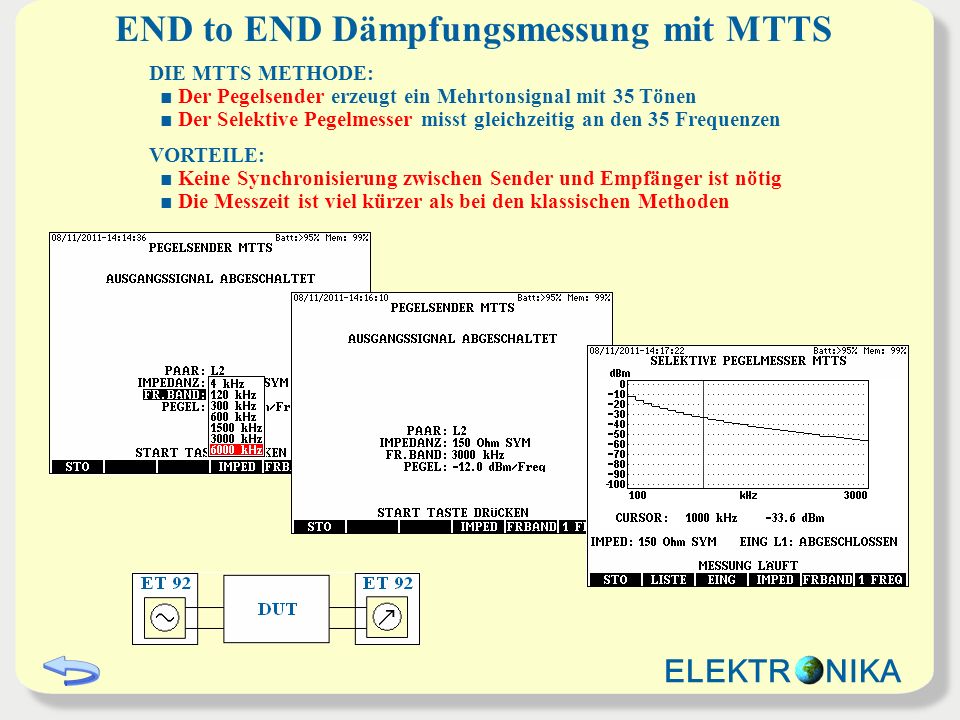

7 END to END Dämpfungsmessung mit MTTS DIE MTTS METHODE: Der Pegelsender erzeugt ein Mehrtonsignal mit 35 Tönen Der Selektive Pegelmesser misst gleichzeitig an den 35 Frequenzen VORTEILE: Keine Synchronisierung zwischen Sender und Empfänger ist nötig Die Messzeit ist viel kürzer als bei den klassischen Methoden ELEKTR NIKA

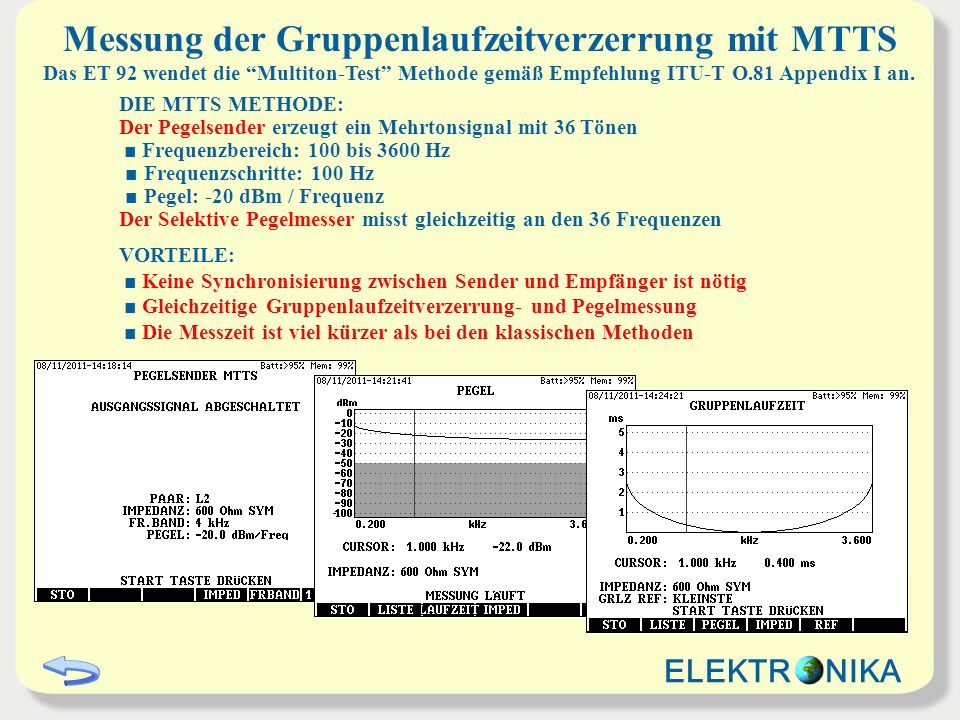

8 Messung der Gruppenlaufzeitverzerrung mit MTTS DIE MTTS METHODE: Der Pegelsender erzeugt ein Mehrtonsignal mit 36 Tönen Frequenzbereich: 100 bis 3600 Hz Frequenzschritte: 100 Hz Pegel: -20 dBm / Frequenz Der Selektive Pegelmesser misst gleichzeitig an den 36 Frequenzen VORTEILE: Keine Synchronisierung zwischen Sender und Empfänger ist nötig Gleichzeitige Gruppenlaufzeitverzerrung- und Pegelmessung Die Messzeit ist viel kürzer als bei den klassischen Methoden Das ET 92 wendet die Multiton-Test Methode gemäß Empfehlung ITU-T O.81 Appendix I an. ELEKTR NIKA

9 Vielen Dank für Ihre Aufmerksamkeit !
