1 Eidgenössisches Departement für Umwelt, Verkehr, Energie und Kommunikation UVEK Bundesamt für Strassen ASTRA Grégoire Ramuz Senior Consultant, Business Intelligence Bern, 7. Oktober 2008 ASTRA DWH Web Benutzer Schulung

2 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web2 Traktanden Begrüssung und Einführung Übersicht DataWarehouse (DWH) Starten von ASTRA DWH Verkehrsunfälle (VU) Daten Verkehrsunfall (VMON) Daten Kaffeepause Arbeiten mit Berichten Übungen Demo: Ad-hoc Auswertung Projekt weiteres Vorgehen Ende

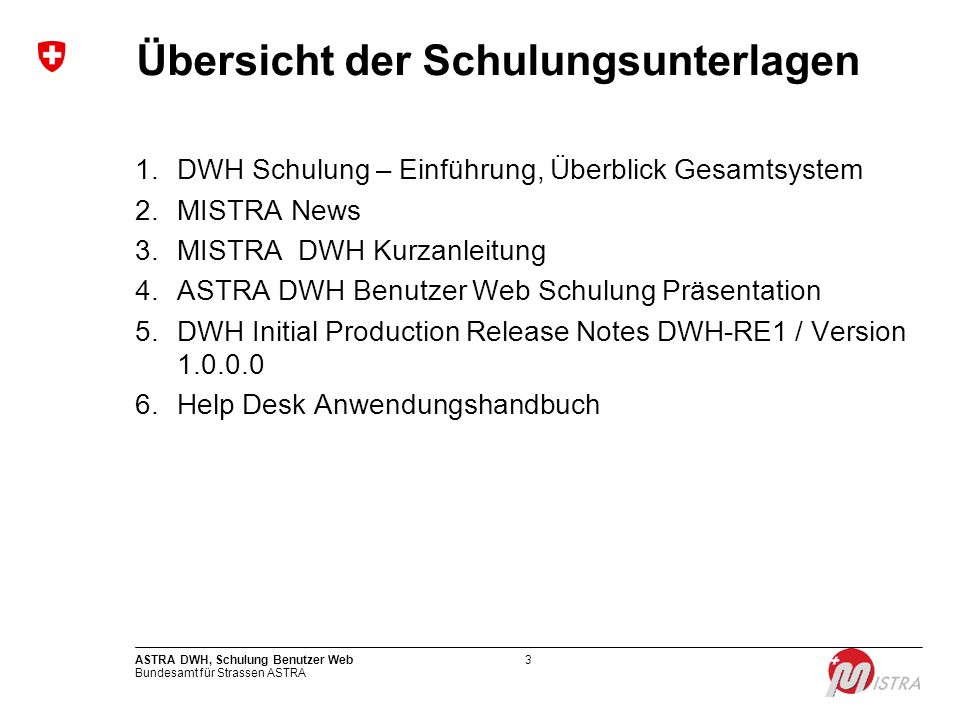

3 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web3 Übersicht der Schulungsunterlagen 1.DWH Schulung – Einführung, Überblick Gesamtsystem 2.MISTRA News 3.MISTRA DWH Kurzanleitung 4.ASTRA DWH Benutzer Web Schulung Präsentation 5.DWH Initial Production Release Notes DWH-RE1 / Version Help Desk Anwendungshandbuch

4 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web4 Ziel der Schulung ASTRA DWH Web Benutzer Einloggen in ASTRA DWH Öffnen und Aktualisieren von Berichten Suchen, Speichern und Drucken von Berichten

5 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web5 Was ist ein DWH? Ein (DWH) Data-Warehouse ist eine zentrale Datensammlung (meist eine Datenbank), deren Inhalt sich aus Daten unterschiedlicher Quellen zusammensetzt. Die Daten werden von den Datenquellen in das Data-Warehouse (DWH) geladen und dort gespeichert.

6 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web6 Wo liegen die Informationen? Kategorisierung Strassendefinition Beschreibung eines Unfalles

7 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web7 Zusammenhänge herstellen « Welche Korrelation gibt es zwischen Ferien und Verkehr, beziehungsweise Unfälle »?

8 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web8 Prinzip DWH Auswertung von integrierten Informationen

9 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web9 Prinzip DWH Vereinfachung Datenbankschema UNFALLURSACHE URSACHE_ID HAUPTURSACHE SEKUNDARURSACHE. WETTER WETTER_ID BESCHREIBUNG TEMPERATUR. STRASSE STRASSE_ID BESCHREIBUNG STRASSENART. ZEIT_ID UNFAELLE STRASSE_ID URSACHE_ID WETTER_KEY # AUTOS # VERLETZTE # TOTE.. ZEIT ZEIT_ID DATUM WOCHENTAG.

10 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web10 Was bringt das DWH für ASTRA? Zur Verfügung Stellung von Standardberichten Bestehende ASTRA Standardberichte werden durch das DWH publiziert. Verkehrsmonitoring und Verkehrsunfall Standardberichte sind im DWH schon verfügbar. Neue Auswertungsmöglichkeiten Verknüpfung von Daten aus verschiedenen Quellen. Graphische und tabellarische Darstellung sowie räumliche Analyse. Eine einzige Quelle und ein Werkzeug Alle ASTRA relevanten Daten und Berichte sind über ein einziges Portal verfügbar. Bereitstellung von integrierten historischen Daten.

11 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web11 Sachbearbeiter ASTRA (Zentrale und Filialen) Grobanalyse der Unfälle Wankdorfdreieck Jahresbericht Messstelle Rapperswil Seedamm Monatsbericht AVZ für alle Messstellen Entwicklung DTV letzte 5 Jahre Unfälle nach Strassenart/Höchstgeschwindigkeit pro Jahr Kartenansicht Verkehrsunfälle pro Kanton Beispiele von Fragestellungen

12 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web12 Starten von ASTRA DWH Das DWH-RE1 wird wie alle anderen MISTRA Applikationen über die MISTRA Portalseite gestartet: Durch Anklicken von DWH ASTRA wird die Applikation gestartet.

13 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web13 Starten von InfoView Business Objects Startseite Als nächstes klicken Sie InfoView an.

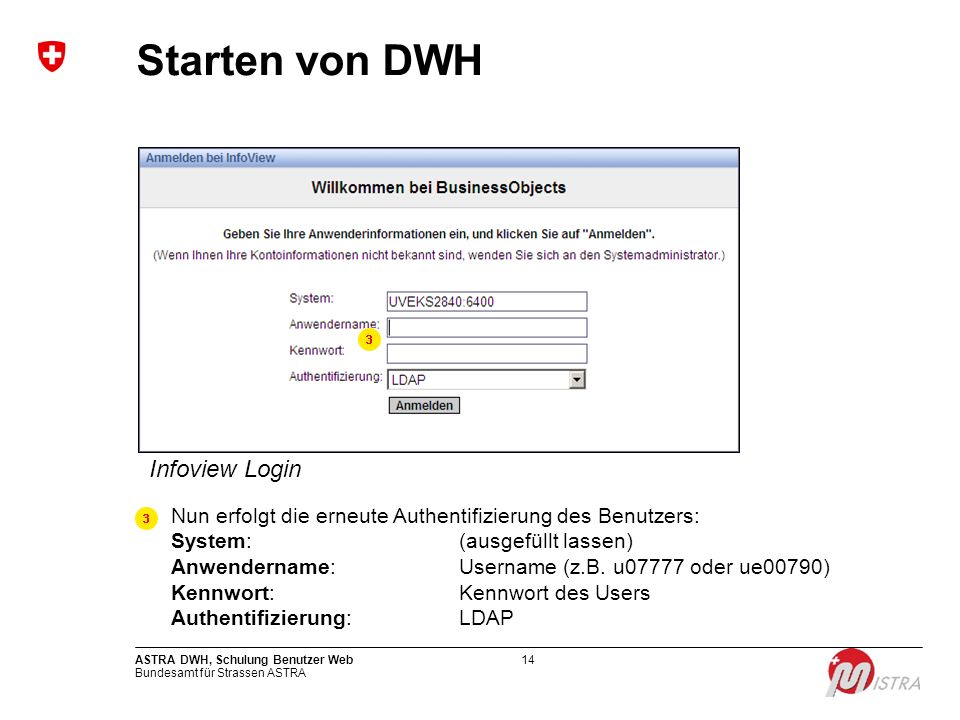

14 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web14 Starten von DWH Infoview Login Nun erfolgt die erneute Authentifizierung des Benutzers: System:(ausgefüllt lassen) Anwendername:Username (z.B. u07777 oder ue00790) Kennwort:Kennwort des Users Authentifizierung:LDAP

15 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web15 ASTRA DWH Portal

16 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web16 Navigationsbereich Navigation pro KategorieNavigation pro Ordner

17 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web17 Kopfbereich Online Hilfe Abmelden

18 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web18 Kopfbereich Einstellungen Startansicht Standard-Navigationsansicht Anzeigen von Berichten Gebietsschema der Oberfläche …

19 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web19 Kopfbereich Aktuelle Version

20 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web20 Hauptbereich Bericht öffnen Eigenschaften schauen

21 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web21 Hauptbereich Zeitsteuerung Verlauf anzeigen

22 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web22 DWH Verkehrsunfälle Woher kommen die Daten?

23 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web23 Fachapplikation Verkehrsunfälle (VU)

24 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web24 Unfallprotokoll

25 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web25 Bundesamt für Statistik BFS SuperWeb Portal

26 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web26 DWH Verkehrsunfall, Datenbestand Alle BFS Unfalldaten ab 1990 sind gespeichert 9 Standard BFS Berichte sind verfügbar 5 zusätzliche Standard ASTRA Berichte sind verfügbar

27 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web27 DWH Verkehrsmonitoring Woher kommen die Daten?

28 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web28 Fachapplikation Verkehrsmonitoring (VMON)

29 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web29 Automatische Strassenverkehrszählung (AVZ)

30 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web30 DWH Verkehrsmonitoring, Datenbestand Alle bestehenden AVZ Standardberichte ab 2000 sind durch das DWH verfügbar Alle Stundenwerte für alle Messstellen sind ab 2000 gespeichert 11 Standard Berichte sind im DWH verfügbar

31 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web31 Beispiel: AVZ Jahresbericht

32 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web32 Mit Berichten arbeiten Daten aktualisierenSeiten anschauen

33 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web33 Mit Berichten arbeiten PDF AnsichtAnsicht wechseln Alle Standard PDF Funktionalitäten (Suchen, senden, speichern, drucken…) sind im PDF Modus verfügbar.

34 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web34 Mit Berichten arbeiten Daten suchenDaten speichern

35 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web35 Mit Berichten arbeiten Drill Filter Existierende Hierarchien Jahr > Quartal > Monat > Tag Kanton > Messstelle Strasse > Messstelle

36 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web36 ÜBUNGEN Verkehrsunfall ÜBUNG 1 Öffnen Sie den Bericht Unfälle mit Getöteten auf ausgewählten Autobahnen Autobahn auswählen Daten aktualisieren Resultat analysieren ÜBUNG 2 Öffnen Sie den Bericht T09UCD Unfälle nach Unfallfolgen, Unfallort, Strassenart und erlaubte Höchstgeschwindigkeit PDF Format erstellen und speichern Excel Format erstellen und speichern versenden Bericht drucken

37 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web37 ÜBUNGEN Verkehrsmonitoring ÜBUNG 1 Öffnen Sie den Bericht AVZ Jahresbericht Jahr auswählen Messstelle auswählen Daten aktualisieren Resultat analysieren ÜBUNG 2 Öffnen Sie den Bericht 2.1 Drill Funktionalität Navigieren Sie in den Daten

38 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web38 Ad-hoc Auswertung Verkehrsmonitoring (VMON)

39 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web39 GL ASTRA, Filialleiter Wie gross ist die tägliche Verkehrsmenge während der temporären Schliessung Transjurane Beispiele VMON Ad-hoc Report

40 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web40 Beispiele VMON Ad-hoc Report

41 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web41 Der Unterschied zwischen Standard und Ad-hoc Berichten Standard Bericht

42 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web42 Der Unterschied zwischen Standard und Ad-hoc Berichten Ad-hoc Bericht

43 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web43 Fragen?

44 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web44 VMON Stundenwerte VMON Stundenwerte VU Unfall Objekt Person VU Unfall Objekt Person FABER Personen, Ausweis, Kategorie FABER Personen, Ausweis, Kategorie ADMAS Administrative Massnahmen ADMAS Administrative Massnahmen MOFIS Fahrzeug, Halter, Schild MOFIS Fahrzeug, Halter, Schild BS Kanton Gemeinde Fachnetz Unfall Messstelle BS Kanton Gemeinde Fachnetz Unfall Messstelle Messstelle GUID Unfall GUID Kanton Gemeinde Fachnetz Stamm Nr. PIN Nr. Kanton Gemeinde Stamm Nr. PIN Nr. Vision ASTRA DWH 2007/2008

45 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web45 Benutzer Dokumentation Die wichtigsten Dokumente sind im Extranet (Applikationen - DWH) verfügbar: https://portal.mistra.ch/extranet/webdocs/dwh.aspx Weitere Referenzdokumente sind verfügbar im Dokument-Verzeichnis DWH Datawarehouse - ASTRA DWH RE1 -_Produktion verfügbar:

46 Bundesamt für Strassen ASTRA ASTRA DWH, Schulung Benutzer Web46 Help Desk https://portal.mistra.ch/extranet/Help Desk
