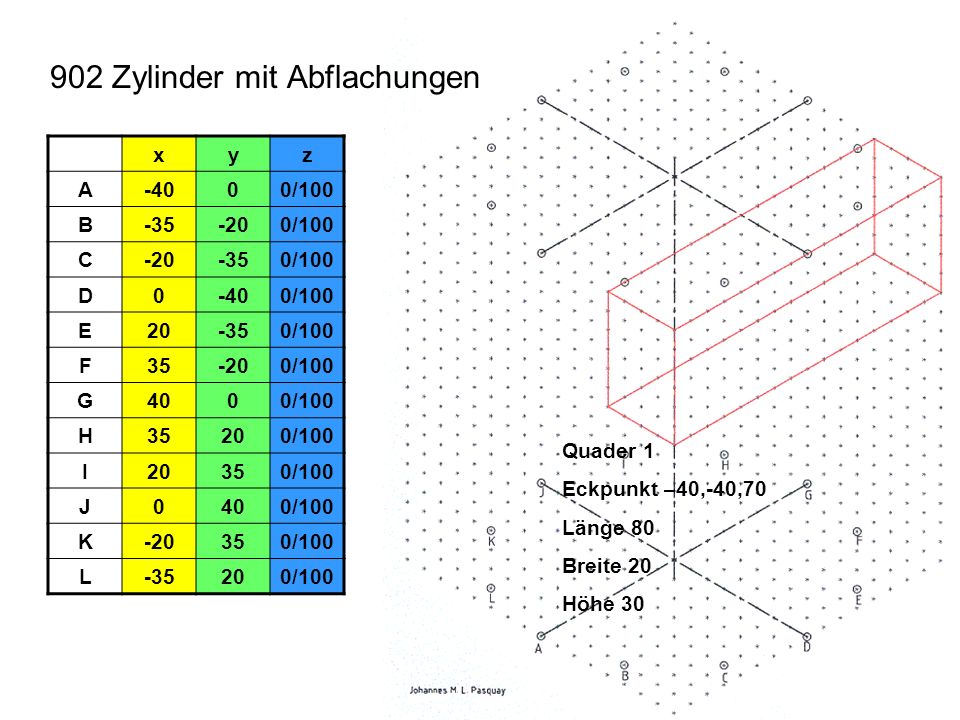

1 xyz A-4000/100 B /100 C /100 D0-400/100 E20-350/100 F35-200/100 G4000/100 H35200/100 I20350/100 J0400/100 K-20350/100 L-35200/ Zylinder mit Abflachungen Quader 1 Eckpunkt –40,-40,70 Länge 80 Breite 20 Höhe 30

2 Bei der Subtraktion des Quaders entstehen über B, C, D, E und F neue Punkte. xyz B C D E F Volumenkörper subtrahieren

3 Es entstehen ein Rechteck und ein Kreissegment. 902 Darstellung Abflachung 1

4 902 Abflachung 2 xyz H I J04070 K L Bei der Subtraktion des Quaders entstehen über H, I, J, K und L neue Punkte. Quader 2 Eckpunkt –40,20,70 Länge 80 Breite 20 Höhe 30

5 902 Abflachung 2 Es entstehen ein nochmal Rechteck und ein Kreissegment.

6 Quader 3 Eckpunkt –40,-40,0 Länge 5 Breite 80 Höhe 25 Quader 4 Eckpunkt 35,-40,0 Länge 5 Breite 80 Höhe Abflachungen 3 und 4

7 xyz A B F G40070 H L Bei der Subtraktion des Quaders entstehen neue Punkte. 902 Abflachungen 3 und 4

8 Es entstehen weitere zwei Rechtecke und zwei Kreissegmente. 902 Abflachungen 3 und 4

9 902 Tangenten
