1 ENTWICKLUNG EINES HOCHBELASTBAREN, OFFENEN, HOCHWÄNDIGEN, 4-ACHSIGEN EISENBAHN-GÜTERWAGEN FÜR MÁV-CARGO

2 Auftraggeber: MÁV Cargo GmbH Konstruktionsarbeiten: In Zusammenarbeit Lehrstuhl Kraft- und Schienenfahrzeuge und MÁV Tiszavas GmbH Herstellung: MÁV Tiszavas GmbH Prüfung, TSI Certifikat: LUXCONTROLL NEDERLAND BV

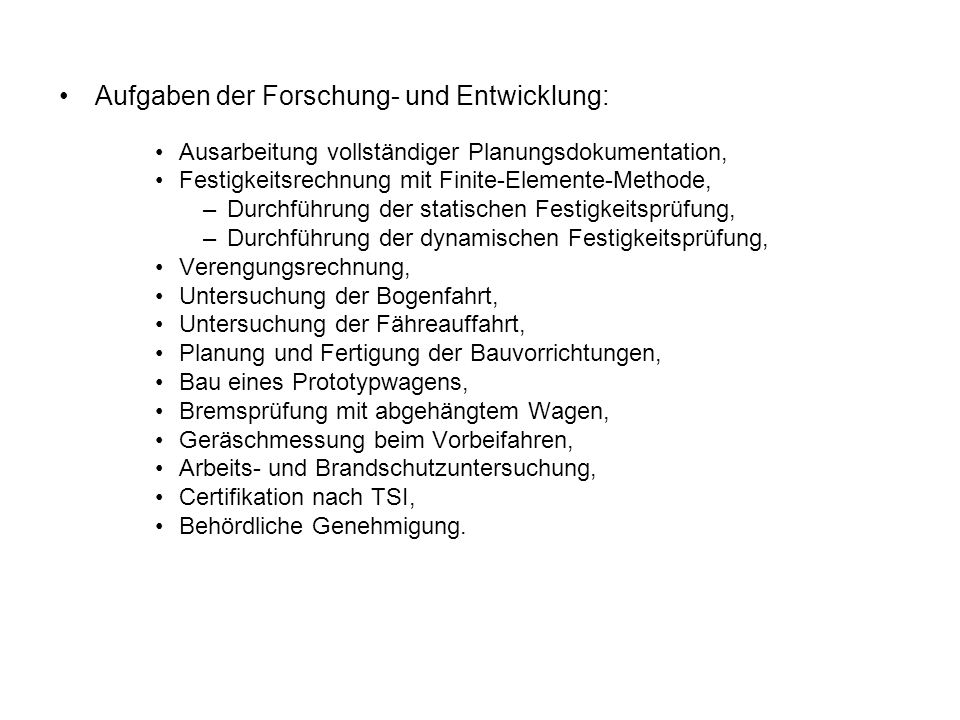

3 Aufgaben der Forschung- und Entwicklung: Ausarbeitung vollständiger Planungsdokumentation, Festigkeitsrechnung mit Finite-Elemente-Methode, –Durchführung der statischen Festigkeitsprüfung, –Durchführung der dynamischen Festigkeitsprüfung, Verengungsrechnung, Untersuchung der Bogenfahrt, Untersuchung der Fähreauffahrt, Planung und Fertigung der Bauvorrichtungen, Bau eines Prototypwagens, Bremsprüfung mit abgehängtem Wagen, Geräschmessung beim Vorbeifahren, Arbeits- und Brandschutzuntersuchung, Certifikation nach TSI, Behördliche Genehmigung.

4 Wichtigste technische Daten des zu entwicklenden Eisenbahn-Güterwagen: QuerschnittUIC 505-1/AVV/pr EN /2/3 Spurweite1435 mm Achslast22,5 t Drehzapfenabstand10700 mm Untergestellänge14500 mm Ladebreitemin mm Eigenmassemax. 25t Achszahl4 Laufkreisdurchmesser der Räder920 mm Ladevolumenmin. 82 m 3 Belastbarkeitmin. 65t Pufferhöhe1060+5/-10 BremseKE-GP-A Typ der BremsklötzeK Bremsklotz Fähreauffahrtwinkel2o30 Mindestbogenradiusmin.60 m Zulässige Geschwindigkeit –bremstechnisch100 km/h –Bis zu 20 t Achslast120km/h Fahrt auf derm Abrollbergnach UIC 522 Zulässige Temperaturbereich-20Co Co

5 Entwicklungsfasen

6

7

8

9

10

11

12

13

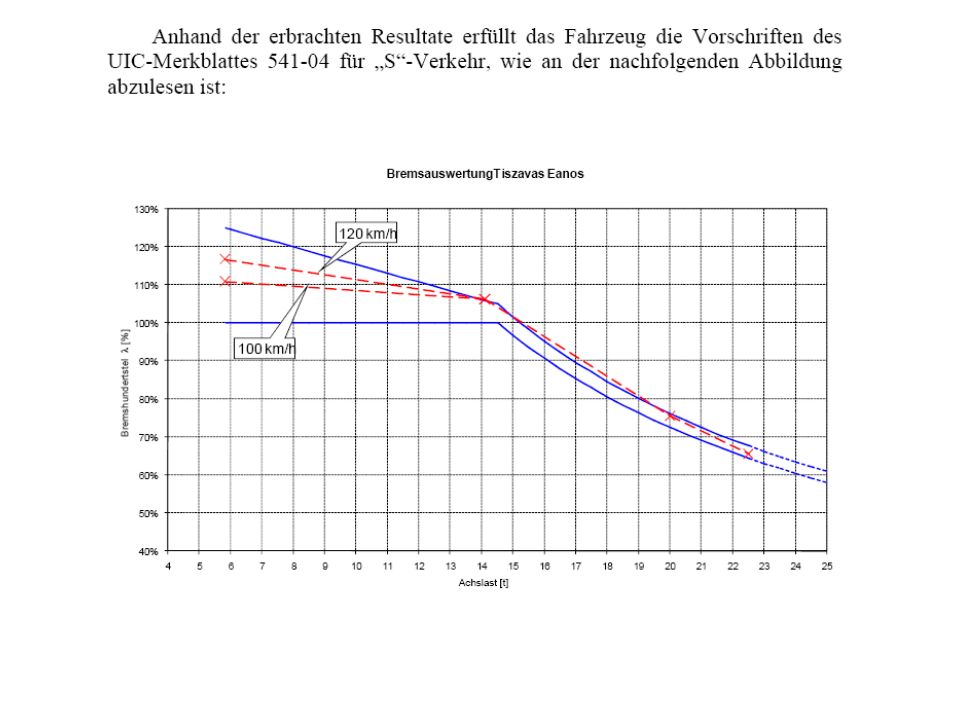

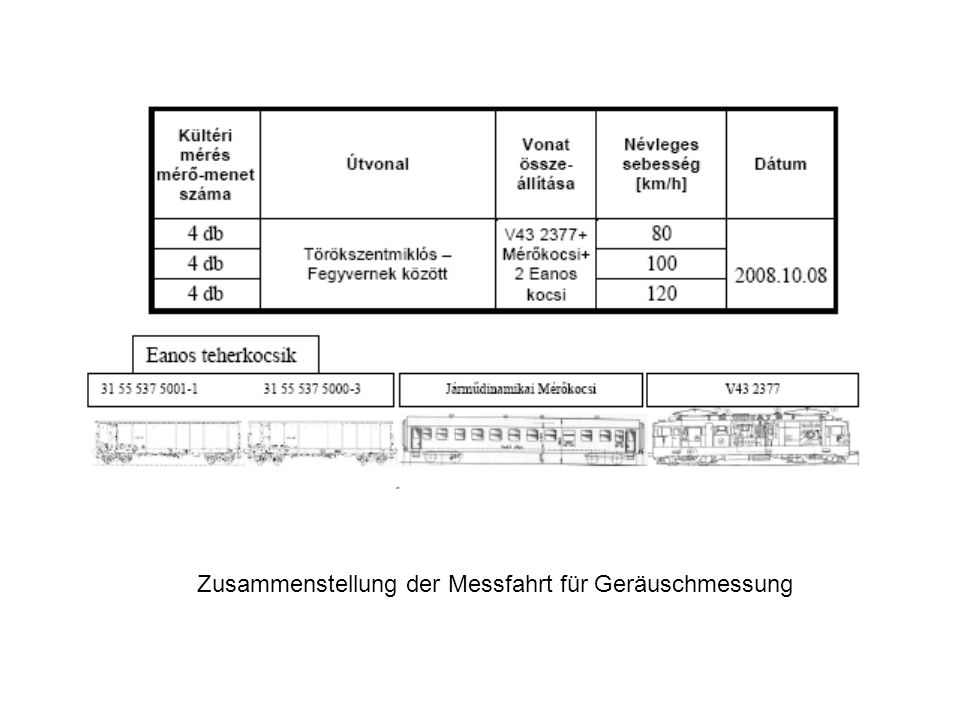

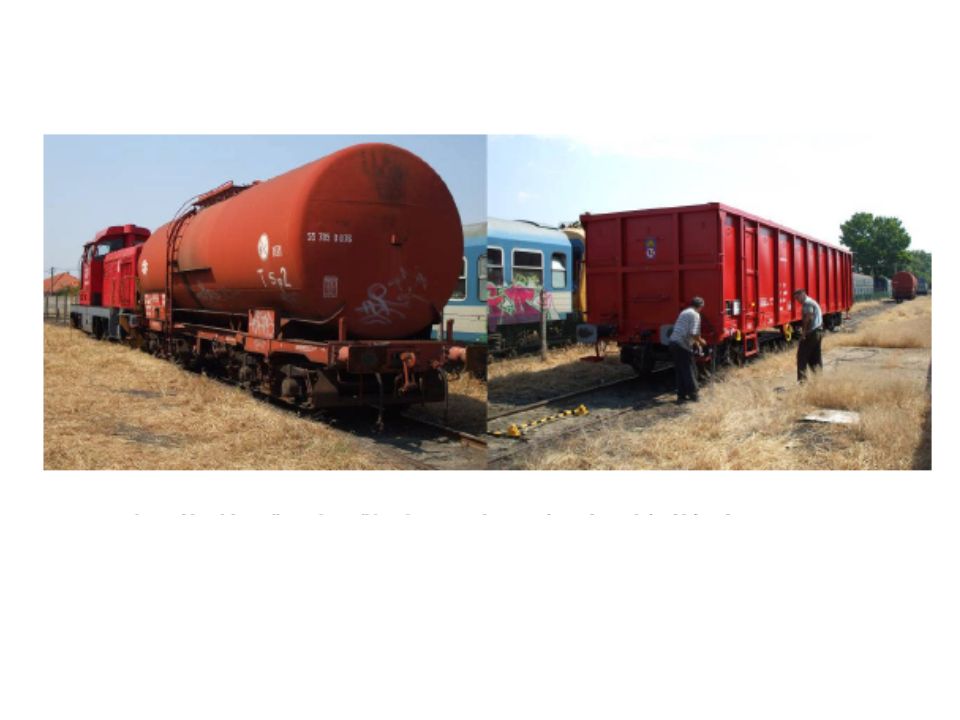

14 Zusammenstellung der Messfahrt für Geräuschmessung

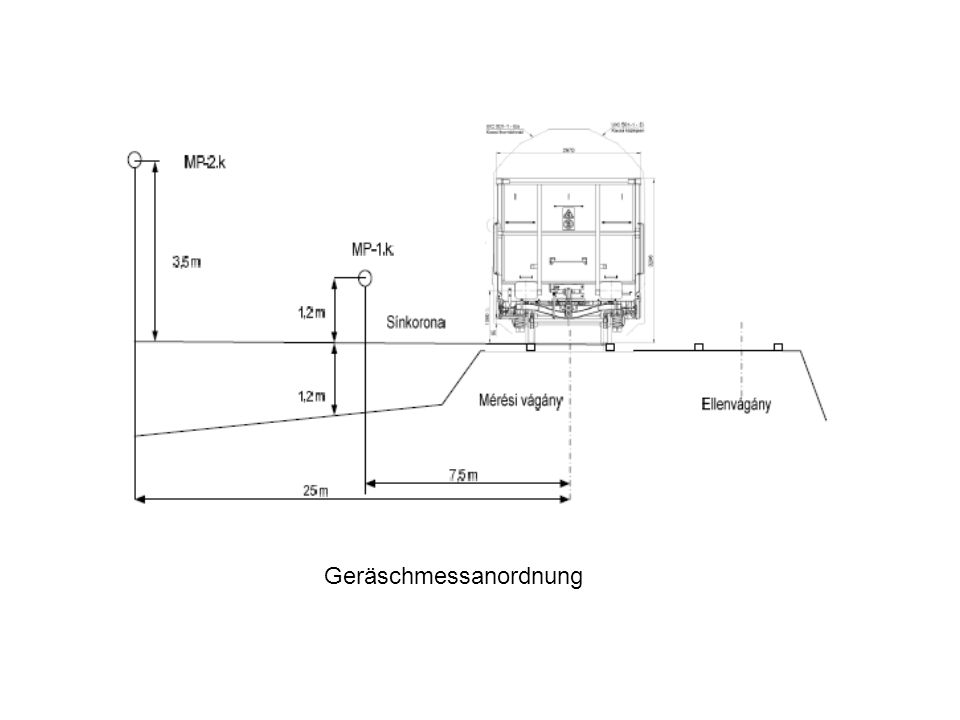

15 Geräschmessanordnung

16

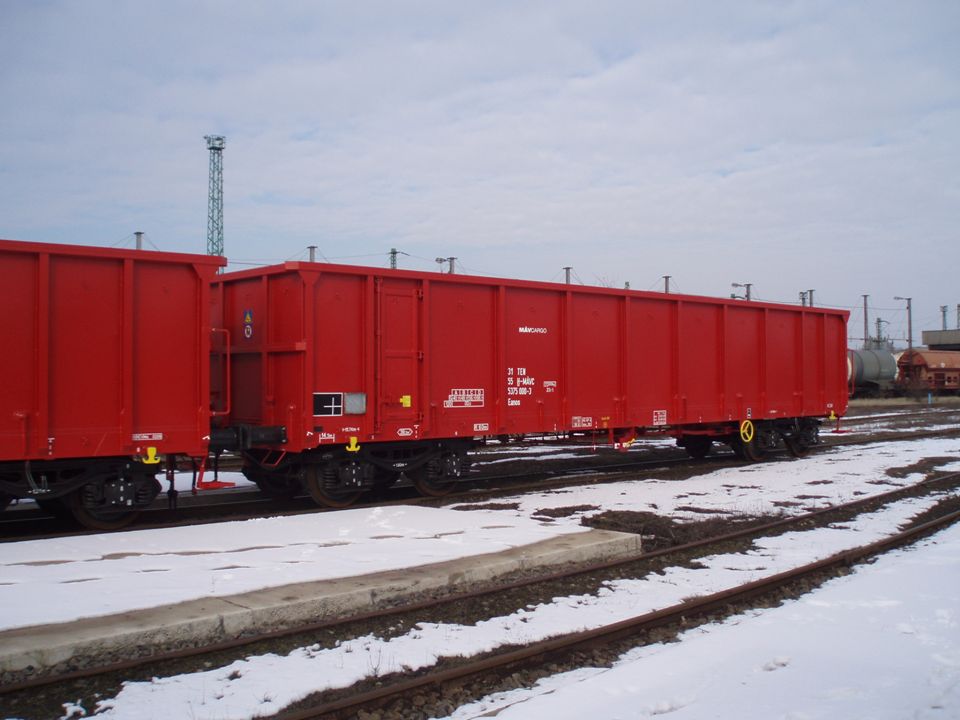

17 Die wichtigsten Merkmale der neuen Eanos Wagen: Der Eanos Güterwagen ist der Erste in Europa, der nach den TSI Vorschriften konstruiert und gebaut und geprüft wurde. Der Wagen ist nach den modernsten Gesichtspunkten gebaut, umweltfreundlich, instandhaltungsfreundlich, u. s. w. Der Eanos Wagen ist leichter, als ähnliche Wagen, Der neue Wagen kann mehr Güter aufnehmen, Belastbarkeit und Ladevolumen sind grösser

18

19

20
