Türen / Fenster Brandschutz LAVA Lava 77-30 (EI30) Lava 65-30 (E30)

Ähnliche Präsentationen


Präsentation zum Thema: "Türen / Fenster Brandschutz LAVA Lava 77-30 (EI30) Lava 65-30 (E30)"—  Präsentation transkript:

1

2 Türen / Fenster Brandschutz LAVA Lava 77-30 (EI30) Lava 65-30 (E30)

3 Lava HUECK - Systembaukasten Ein Profilsystem für Alles Lambda Lava + Aus zahlreichen Systemen verschiedener Anforderungen bis zu höchsten Sicherheitsanforderungen wird EIN SYSTEM

4 Lava Vorteil(e) des HUECK – Systembaukasten? ist der Ursprung jeder Handlung Geringe Lagerkosten durch systemübergreifendes Zubehör+Profile Schnellere Verarbeitung durch systemgleiche Arbeitsschritte wie z.B. Eckverbindung, Stoßverbindung, Schlossausfräsung, Bandmontage,…Arbeiter denken in einem System! = werden schneller Für SBZ-Bearbeitung: weniger Fehleranfälligkeit durch weniger System-Datenwechsel Für händische Bearbeitung: geringer Werkzeugaufwand, da systemübergreifend verwendbar Mehr Platz/Flexibilität in der Werkstätte Geringe Rüstzeiten/kosten Stanzwerkzeuge systemübergreifend Ihr Wissen komprimiert/fokusiert sich auf EIN System!

5 Lava Produktsynergien 56 Baugruppen- und 52 Zusatzprofile aus dem Hueck-Systembaukasten Lambda für Lava verwendbar Eck- u. Stoßverbinder, alle Dichtformteile und das Lambda- Systemzubehör sind identisch Alle Türbänder, Befestigungssätze, Drücker, Schließteile sind identisch Die HUECK Fluchttür-Sets nach EN 179/1125 sind für alle Lambda und Lava-Serien verwendbar Sämtliche Verglasungs-, Anschlag-, Schwellen- und Systemdichtungen sind bei Lambda und Lava 77-30 identisch

6 Lava Standard wärmegedämmt (E0) I/A Standard hoch wärmegedämmt (E0) I/A Brandschutz wärmegedämmt (EI30) I/A Brandschutz + Rauchschutz (EI30Sm) I Brandschutz hoch wärmegedämmt (EI30) I/A Brandschutz + Rauchschutz wärmegedämmt (EI30Sm) I [Brandschutz wärmegedämmt (EI60) I/A] [Brandschutz wärmegedämmt (EI90) I/A] Lambda Lava + Bautiefe 77 mm

7 Lava Lambda Bautiefe 77 mm Lava 77-30 (EI30) Bautiefe 77 mm

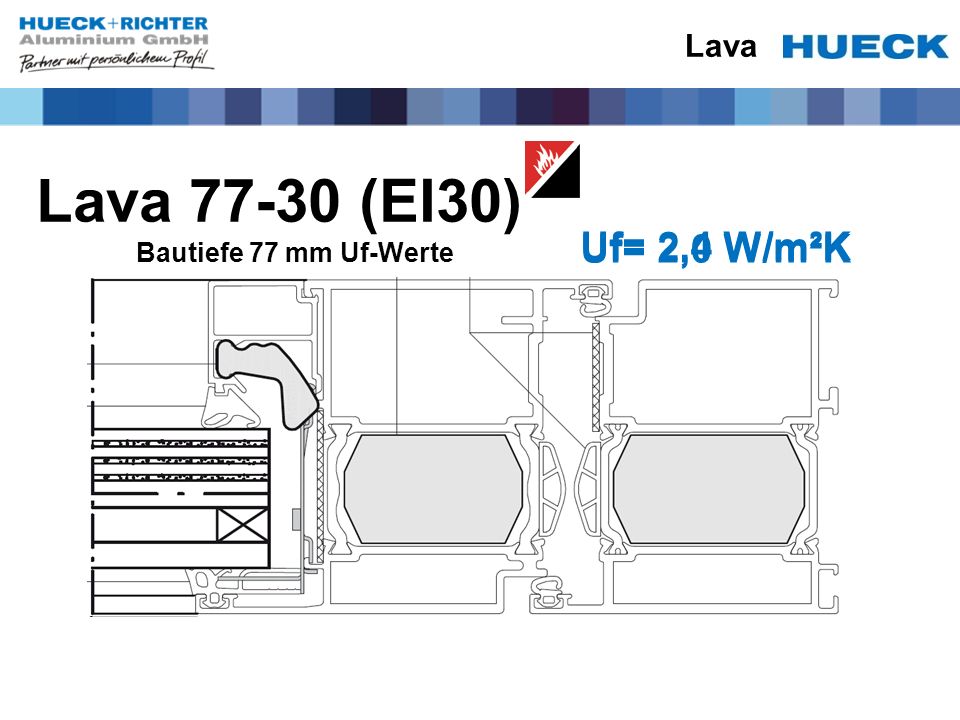

8 Lava Lava 77-30 (EI30) Bautiefe 77 mm Uf-Werte Uf= 2,4 W/m²K Uf= 2,0 W/m²K

9 Lava Standard wärmegedämmt (E0) I/A Brandschutz (E30;EW30) I Brandschutz + Rauchschutz (E30Sm;EW30Sm) I Lambda Lava 65-30 (E30) + Bautiefe 65 mm

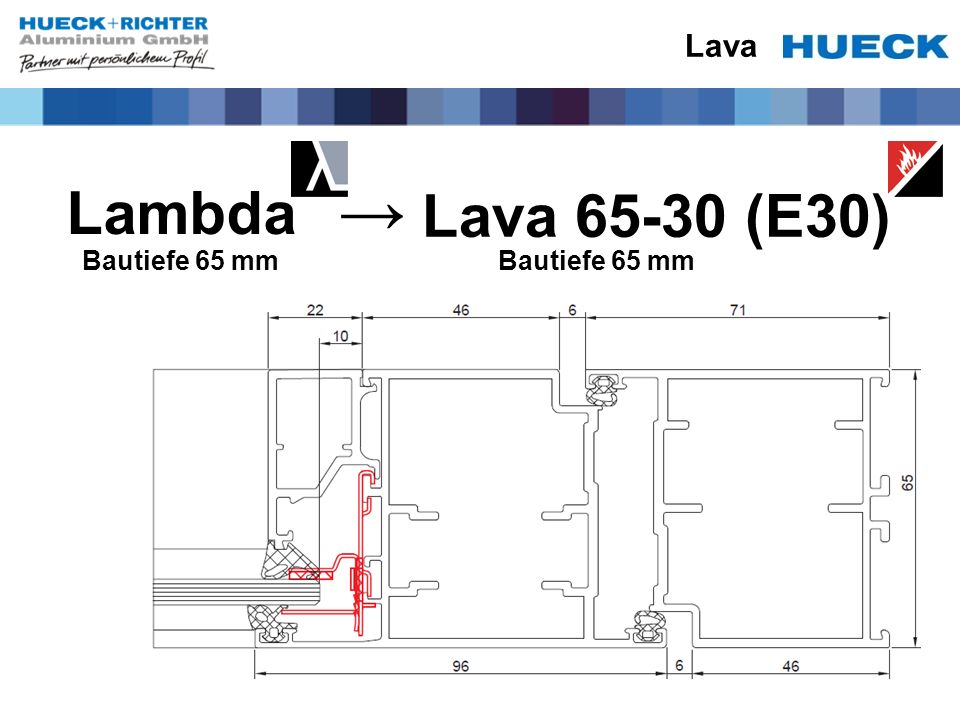

10 Lava Lambda Lava 65-30 (E30) Bautiefe 65 mm

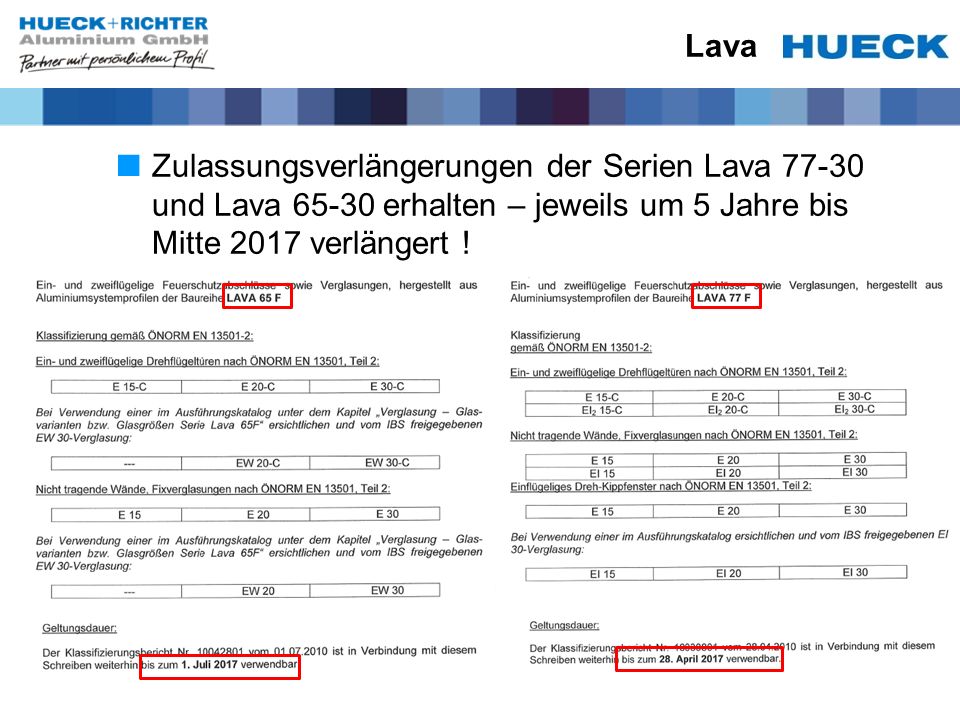

11 Lava Zulassungsverlängerungen der Serien Lava 77-30 und Lava 65-30 erhalten – jeweils um 5 Jahre bis Mitte 2017 verlängert !

12 Lava Lava Katalog Step 2 Inhalt Lava 77-30 (EI30) und Lava 65-30 (E30) Geringe Lagerkosten durch systemübergreifendes Zubehör+Profile Schnellere Verarbeitung durch systemgleiche Arbeitsschritte wie z.B. Eckverbindung, Stoßverbindung, Schlossausfräsung, Bandmontage,…Arbeiter denken in einem System! = werden schneller Für SBZ-Bearbeitung: weniger Fehleranfälligkeit durch weniger System-Datenwechsel Für händische Bearbeitung: geringer Werkzeugaufwand, da systemübergreifend verwendbar Mehr Platz/Flexibilität in der Werkstätte Geringe Rüstzeiten/kosten Stanzwerkzeuge systemübergreifend Ihr Wissen komprimiert/fokusiert sich auf EIN System!

13 Lava 77-30 (EI30) Lava Katalog Step 2 Inhalt Lava 77-30 (EI30) und Lava 65-30 (E30)

14 Lava 77-30 (EI30) Bautiefe 77 mm Klassifizierung nach EN 13501-2 EI 2 30C5S m E…Raumabschluss I…Wärmedämmung 2 …max. Oberflächentemperatur 360°C brandabgewandte Seite 30…Feuerwiderstandsdauer C…selbstschließend (Türschließer) 5…Beanspruchungsklasse 200.000 Zyklen S m …Rauchdichtheit bei 20°C+200°C (Leckrate 1-flg. 20,2-flg. 30m³/h)

15 Lava 77-30 (EI30) Ausführungsvarianten

16 Lava 77-30 (EI30) Ausführungsvarianten EI30- Verglasungen 1)Glasgrößen: Pyrostop max. 1400 x 3000 mm (HF+QF) Contraflam max. 1586 x 3000 mm (HF+QF) Paneelgrößen:Mono- und Iso-Paneele max.1400 x 3000 mm (HF+QF) 2)Alle Glastypen im Fensterflügel max. 1213 x 2013 mm 1)+2) Wahlweise Pyrodur ISO max. 1400x2400 mm (HF+QF) Fenster ausführbar als Dreh-Kipp od. Kipp-vor-Dreh Max. Flügelaußenmaß 1330 x 2130 mm

17 Lava 77-30 (EI30) Ausführungsvarianten EI30- Verglasungen, wahlweise als vorgehängte Fensterfassade Elementkopplung und Paneelkopplung bismax. Ansicht 402 mm Schräge bzw. runde Ausführung möglich Paneel-Wandanschluss 275 x 5000 mm möglich

18 Lava 77-30 (EI30) Ausführungsvarianten EI30- Verglasungen, wahlweise als vorgehängte Fensterfassade Rahmen/Pfosten und Riegel mit einem Profil mit Ansicht bis 250 mm

19 Lava 77-30 (EI30) Ausführungsvarianten EI30 1-flg. Türen - Bis Flügelhöhe 2609 mm: mit Einfallenschloss - Ab 2609 mm bis 3009 mm: Schloss mit Zusatzfalle Wahlweise 3-Fallenschloss - max. Flügelgewicht 250 kg - Kleinste Flügelbreite 502 mm - Glas + Paneelgrößen: 1) Türflügel 1330x2851 mm (HF) 2) Oberlicht 1400x3000 mm (HF) 1534x1400 mm (QF) 3)+4) Seitenteil+Oberlicht 1400x3000 mm (HF+QF) Contraflam 1586x3000 mm (HF+QF) Wahlweise Pyrodur ISO 1-4) 1400x2400 mm (HF+QF)

20 Lava 77-30 (EI30) Ausführungsvarianten EI30 2-flg. Türen - Bis Flügelhöhe 2609 mm: mit Einfallenschloss - Ab 2609 mm bis 3009 mm: Schloss mit Zusatzfalle Wahlweise 3-Fallenschloss - max. Flügelgewicht 250 kg - Kleinste Flügelbreiten =LD 825 mm GF= 502 mm SF= 380 mm - Glas+Paneelgrößen: 1) Türflügel 1330x2851 mm (HF) 3)+4) Seitenteil+Oberlicht 1400x3000 mm (HF+QF) Contraflam 1586x3000 mm (HF+QF) Wahlweise Pyrodur ISO 1-4) 1400x2400 mm (HF+QF)

21 Lava 77-30 (EI30) Rauchschutz S m

22 Lava 77-30 (EI30) Ausführungsvarianten Rauchschutz Sm Alle gezeigten Elementgrößen möglich! Eigene Zulassung erforderlich –bei IBS in Arbeit Auch mit Schleif- Lippendichtung mit Schwelle Keine Zusatzmaßnahme außer Abdichten erforderlich

23 Lava 77-30 (EI30) Profile

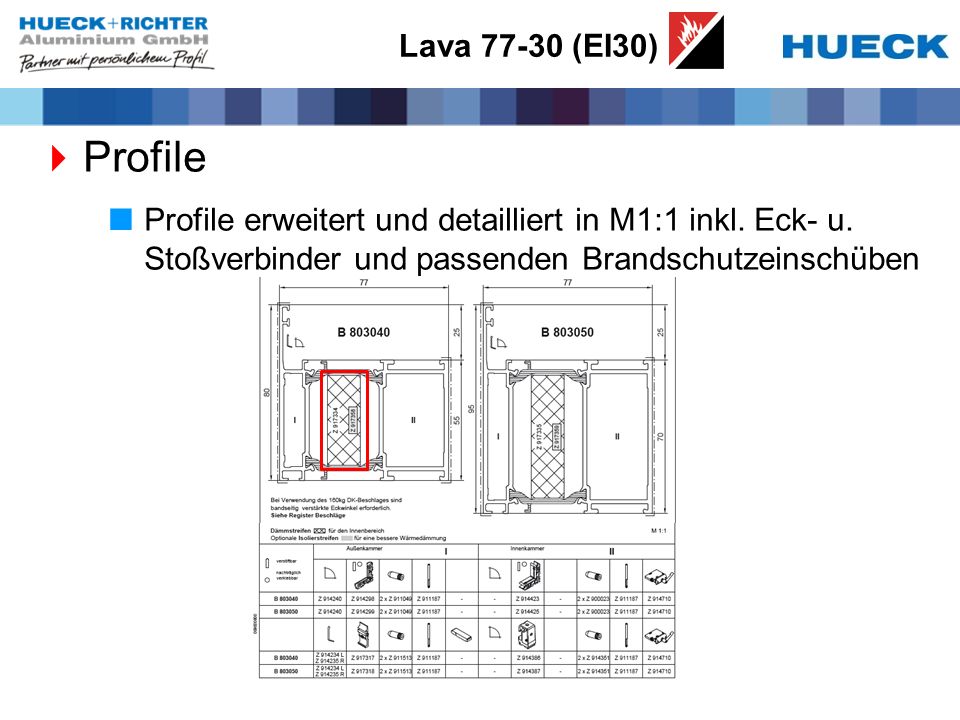

24 Lava 77-30 (EI30) Profile Profile erweitert und detailliert in M1:1 inkl. Eck- u. Stoßverbinder und passenden Brandschutzeinschüben

25 Lava 77-30 (EI30) Profilschnitte – Varianten der Grundbauarten

26 Lava 77-30 (EI30) Profilschnitte – Varianten der Grundbauarten

27 Lava 77-30 (EI30) Profilschnitte – Varianten der Grundbauarten

28 Lava 77-30 (EI30) Verglasung Neue Glastabelle mit Ug- und dB-Werten 3-fach Brandschutz Isolierglas mit Ug bis 0,5W/m²K Neue Paneeltabelle mit Up-Werten Lava-Glasleisten jetzt für alle Einspannstärken vorgerichtet für einfache Dübel-Schraubenbefestigung (ohne Senken) Glashalter für Verglasung von außen Sicherungswinkel für Füllungen bis 56 mm Verglasungsbäume für alle möglichen Einspannstärken in 1mm-Schritten Verlgasung von außen möglich

29 Lava 77-30 (EI30) Schnittpunkte Kapitel neu im Katalog M1:1 Detaillierte Darstellung komplett mit allen Brandschutz- Zubehörteilen Alle Sockel- u. Schwellenvarianten enthalten Innen- u. Außeneck Details

30 Lava 77-30 (EI30) Fensterfassade Geschoßübergreifend und vorgehängt! Höhe bis 5000 mm, Breite unbegrenzt z.B. als Stiegenhausverglasung

31 Lava 77-30 (EI30) Bauanschlüsse Wandarten, Wandanschlüsse, Montage

32 Lava 77-30 (EI30) Zubehör Neue Tabelle mit Zuordnung der Dämm- bzw. Isolierstreifen zu allen Profilen Dämmschichtstreifen (Klebestreifen) optische Alternative mit PVC-Abdeckfolie Alle Dichtungen aus der Serie Lambda Die Glashalter und Glasträger werden nur eingeklipst keine Verschraubung erforderlich Brandschutzeinschübe, falls vorhanden, werden direkt ohne Vorbohren durch den Isoliersteg über Glashalter oder Glasträger 2 x je Profillänge verschaubt

33 Lava 77-30 (EI30) Einbausituation Dämmschichtstreifen

34 Lava 77-30 (EI30) Zubehör Neue Zuordnung der Sockel- u. Schwellen Zubehörsätze Neue Eckwinkel für 1-flg. Türen mit Zusatzverriegelung und E-Öffner

35 Lava 77-30 (EI30) Beschläge Neue Struktur geteilt in Beschläge für Flügelhöhen bis 2609 mm und in 2609 mm - 3009 mm

36 Lava 77-30 (EI30) Beschläge Anschraubbänder

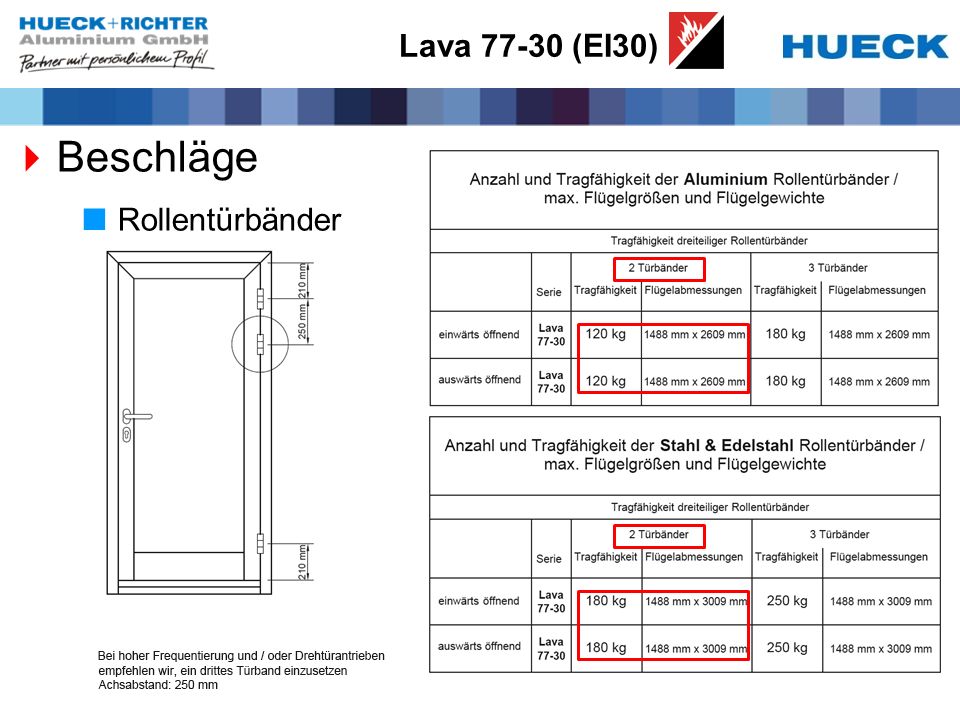

37 Lava 77-30 (EI30) Beschläge Rollentürbänder

38 Lava 77-30 (EI30) Beschläge Systemunabhängige Beschläge

39 Lava 77-30 (EI30) Fluchttürsysteme EN179 / EN1125

40 Lava 77-30 (EI30) Werkzeuge Komplett aus dem System Lambda

41 Lava 77-30 (EI30) Verarbeitung Kapitel auf brandschutzspezifische Arbeitsschritte überarbeitet Klebehinweis für Dämmschichtstreifen Einbauzeichnungen 70 neue A3 Zeichnungen neue Gliederung in übersichtliche Bearbeitungsgruppen

42 Lava 77-30 (EI30) Video Beispiel Brandprüfung Prüfungen für Zulassung Lava 77-30 25 Brandpüfungen 5 Dauerfunktion 6 Rauchschutz

43 Lava 65-30 (E30)

44 Bautiefe 65 mm Klassifizierung nach EN 13501-2 E30C5S m / EW30C5S m E…Raumabschluss W…Wärmestrahlung (brandabgewandt max 15W/m²) 30…Feuerwiderstandsdauer C…selbstschließend (Türschließer) 5…Beanspruchungsklasse 200.000 Zyklen S m …Rauchdichtheit bei 20°C+200°C (Leckrate 1-flg. 20,2-flg. 30m³/h)

45 Lava 65-30 (E30) Ausführungsvarianten

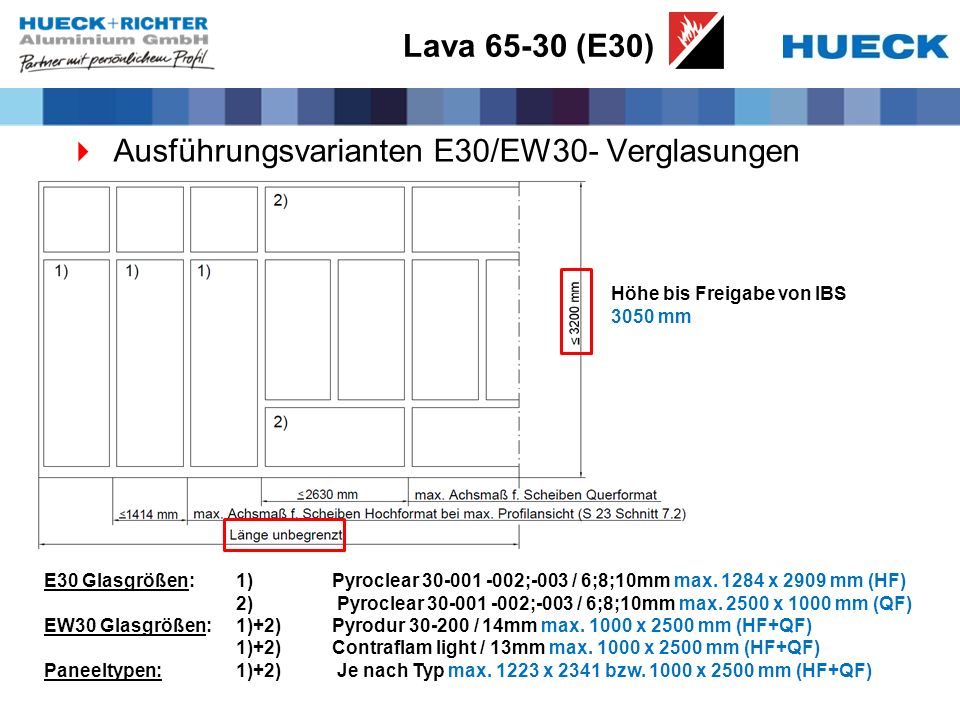

46 Lava 65-30 (E30) Ausführungsvarianten E30/EW30- Verglasungen E30 Glasgrößen: 1) Pyroclear 30-001 -002;-003 / 6;8;10mm max. 1284 x 2909 mm (HF) 2) Pyroclear 30-001 -002;-003 / 6;8;10mm max. 2500 x 1000 mm (QF) EW30 Glasgrößen: 1)+2) Pyrodur 30-200 / 14mm max. 1000 x 2500 mm (HF+QF) 1)+2) Contraflam light / 13mm max. 1000 x 2500 mm (HF+QF) Paneeltypen:1)+2) Je nach Typ max. 1223 x 2341 bzw. 1000 x 2500 mm (HF+QF) Höhe bis Freigabe von IBS 3050 mm

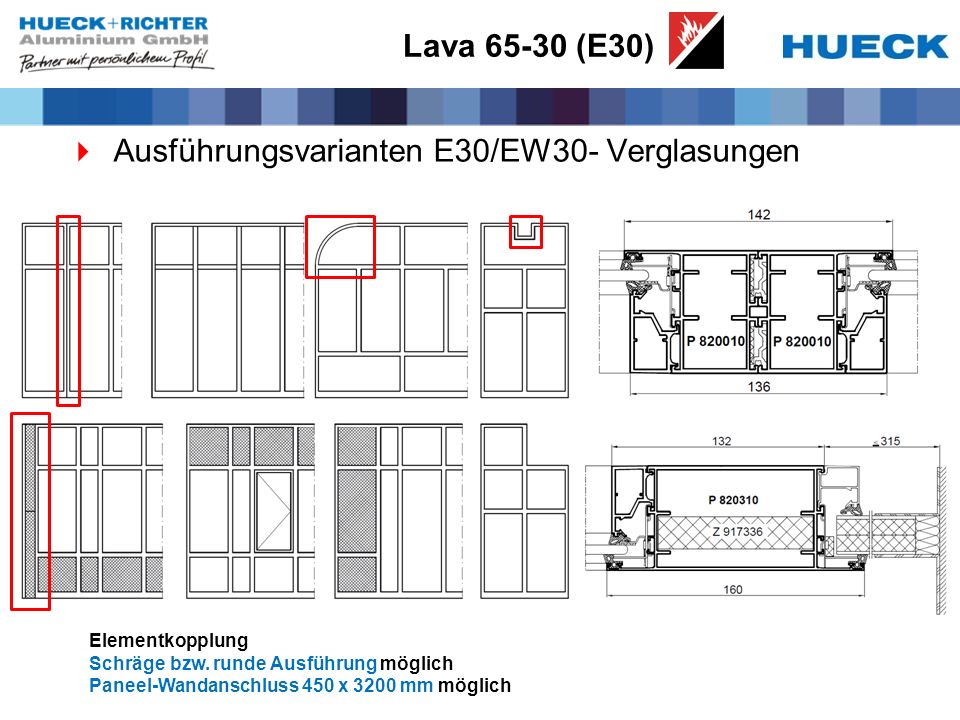

47 Lava 65-30 (E30) Ausführungsvarianten E30/EW30- Verglasungen Elementkopplung Schräge bzw. runde Ausführung möglich Paneel-Wandanschluss 450 x 3200 mm möglich

48 Lava 65-30 (E30) Ausführungsvarianten E30/EW301-flg. Türen - Max Flügelhöhe 2509 mm - max. Flügelgewicht 190 kg -Kleinste Flügelbreite 502 mm E30 Glasgrößen: 1) Pyroclear 30-001 -002;-003 / 6;8;10mm max. 1222 x 2341 mm (HF) 2)Pyroclear 30-001 -002;-003 / 6;8;10mm max. 1376 x 1234 mm (HF) 3)wie E30/EW30- Verglasungen EW30 Glasgrößen: 1) Pyrodur 30-200 / 14mm max. 1222 x 2341 mm (HF) 1)Contraflam light / 13mm max. 1222 x 2341 mm (HF) 2)+3) Pyrodur 30-200 / 14mm max. 1000 x 2500 mm (HF+QF) 2)+3) Contraflam light / 13mm max. 1000 x 2500 mm (HF+QF) Paneeltypen:1)+2) Je nach Typ von max. 1222 x 1100 bis max. 1000 x 2500 mm (HF+QF)

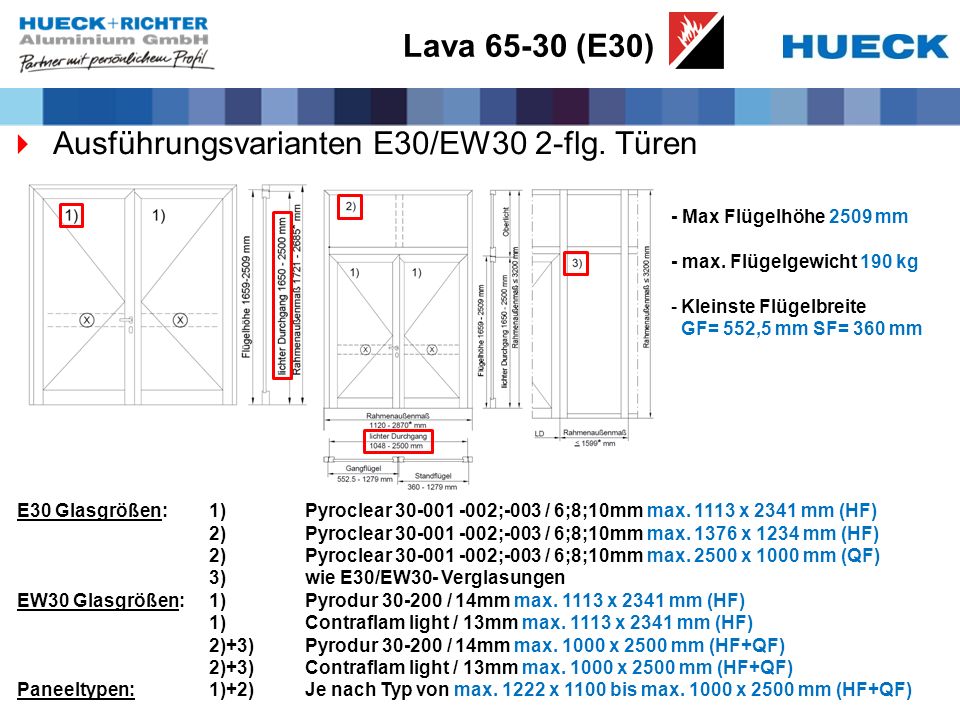

49 Lava 65-30 (E30) Ausführungsvarianten E30/EW30 2-flg. Türen - Max Flügelhöhe 2509 mm - max. Flügelgewicht 190 kg -Kleinste Flügelbreite GF= 552,5 mm SF= 360 mm E30 Glasgrößen: 1) Pyroclear 30-001 -002;-003 / 6;8;10mm max. 1113 x 2341 mm (HF) 2)Pyroclear 30-001 -002;-003 / 6;8;10mm max. 1376 x 1234 mm (HF) 2)Pyroclear 30-001 -002;-003 / 6;8;10mm max. 2500 x 1000 mm (QF) 3)wie E30/EW30- Verglasungen EW30 Glasgrößen: 1) Pyrodur 30-200 / 14mm max. 1113 x 2341 mm (HF) 1) Contraflam light / 13mm max. 1113 x 2341 mm (HF) 2)+3) Pyrodur 30-200 / 14mm max. 1000 x 2500 mm (HF+QF) 2)+3) Contraflam light / 13mm max. 1000 x 2500 mm (HF+QF) Paneeltypen:1)+2) Je nach Typ von max. 1222 x 1100 bis max. 1000 x 2500 mm (HF+QF)

50 Lava Danke für Ihre Aufmerksamkeit!

51

52 Lambda+Lava Zwängungsauflösung Fähigkeit zur Freigabe

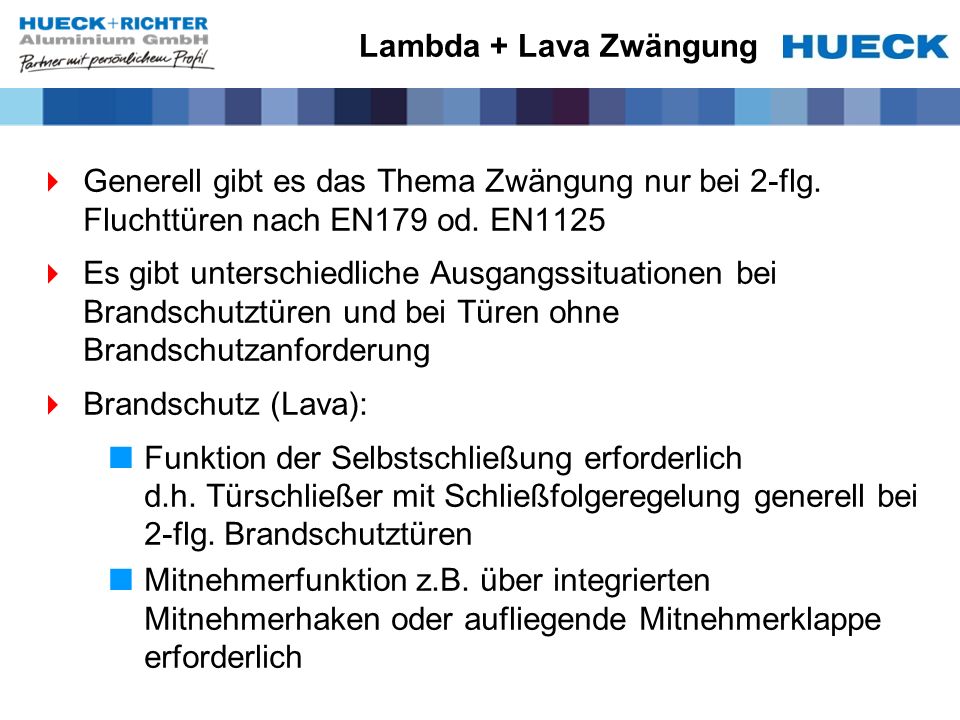

53 Lambda + Lava Zwängung Generell gibt es das Thema Zwängung nur bei 2-flg. Fluchttüren nach EN179 od. EN1125 Es gibt unterschiedliche Ausgangssituationen bei Brandschutztüren und bei Türen ohne Brandschutzanforderung Brandschutz (Lava): Funktion der Selbstschließung erforderlich d.h. Türschließer mit Schließfolgeregelung generell bei 2-flg. Brandschutztüren Mitnehmerfunktion z.B. über integrierten Mitnehmerhaken oder aufliegende Mitnehmerklappe erforderlich

54 Lambda+Lava Flügelgrößendiagramm Lava 77

55 Lambda+Lava Integrierter Mitnehmer mit Zwängungsauflösung IMH/IZA Passgenau für Flügel-Stulpsituationen der Serien Lambda/Lava

56 Lambda+Lava Flügelgrößendiagramm IMH/IZA Stangengriffe

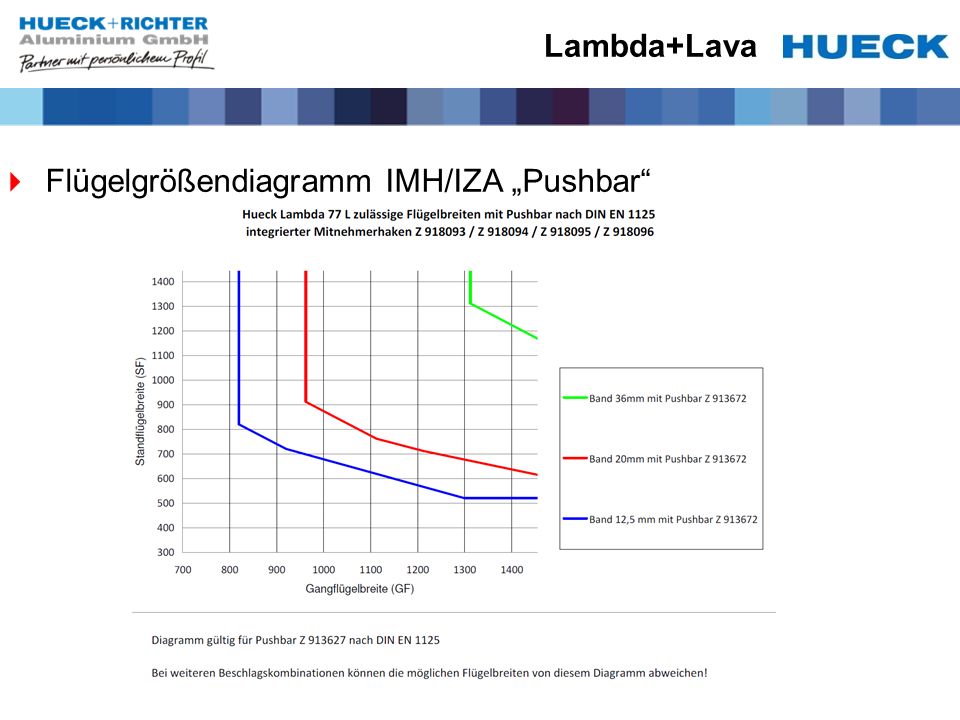

57 Lambda+Lava Flügelgrößendiagramm IMH/IZA Pushbar

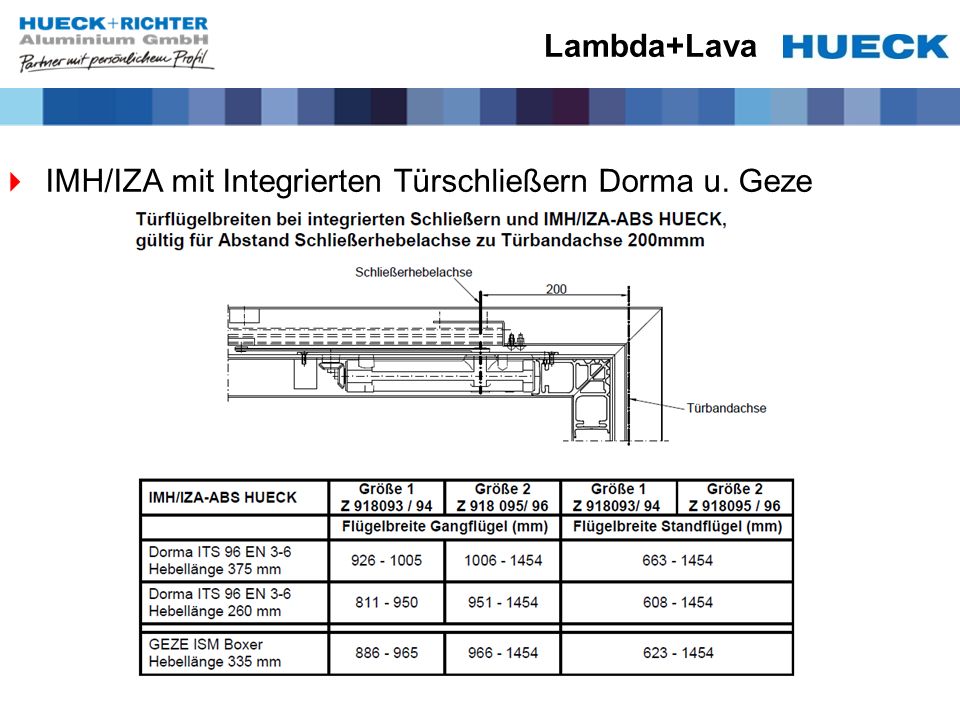

58 Lambda+Lava IMH/IZA mit Integrierten Türschließern Dorma u. Geze

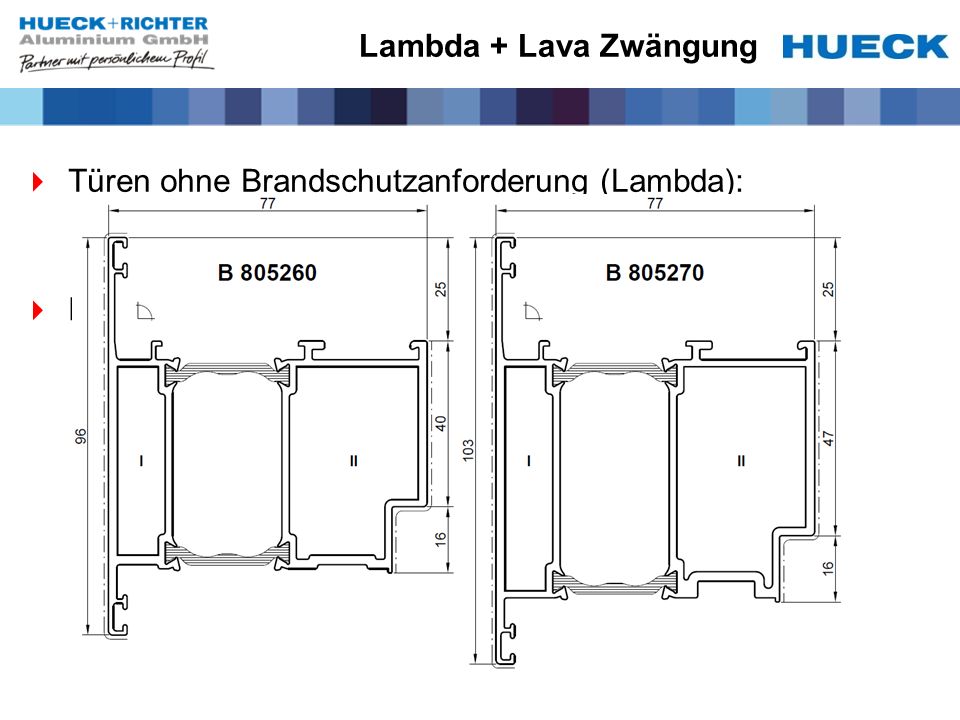

59 Lambda + Lava Zwängung Türen ohne Brandschutzanforderung (Lambda): Keine Zusatzfunktionen Für Lambda stehen 2 Panikflügelprofile zur Verfügung

60 Lambda+Lava Flügelgrößendiagramm Lambda 77 L

61 Lava Danke für Ihre Aufmerksamkeit!
