ABB i-bus® KNX Ventilantrieb-Aktoren VAA/S

Präsentation zum Thema: "ABB i-bus® KNX Ventilantrieb-Aktoren VAA/S"—  Präsentation transkript:

1 ABB i-bus® KNX Ventilantrieb-Aktoren VAA/S
Gebäude-Systemtechnik ABB i-bus® KNX Ventilantrieb-Aktoren VAA/S © ABB STOTZ-KONTAKT GmbH 2CDC 508 xxx Nxxxx | Seite 1

2 Ventilantrieb-Aktor VAA/S X.230.2.1 Anwendung und Merkmale
Zur Steuerung von thermoelektrischen Stellantrieben (z.B. TSA/K) für die Einzelraum-regelung in Heiz-/oder Kühlsystemen Gerätevarianten 6-/12fach Manuelle Bedienung und Anzeige Nennspannung: 24…230 V AC Nennstrom: 160 mA je Ausgang Je 3 Ausgänge in der Gruppe sind gegen Kurzschluss und Überlast abgesichert Versorgung über ABB i-bus® © ABB STOTZ-KONTAKT GmbH 2CDC N0102 | Seite 2

3 Ventilantrieb-Aktor VAA/S X.230.2.1 Nutzen und Vorteile
Kostengünstige und platzsparende Lösung für die Ansteuerung von thermoelektrischen Stellantrieben Manuelle Bedienung und Anzeige für Inbetriebnahme und Diagnosezwecke Schnelle Inbetriebnahme durch Kopieren & Tauschen Funktion © ABB STOTZ-KONTAKT GmbH 2CDC N0102 | Seite 3

4 Ventilantrieb-Aktor VAA/S X.230.2.1 Systemaufbau
24…230 V AC Raumtemperaturregler Thermoelektrischer Stellantrieb z.B.: TSA/K 24 V o. 230 V AC Radiator Kühldecken Fußboden-heizung Typische HLK-Produkte für die Einzelraumregelung © ABB STOTZ-KONTAKT GmbH 2CDC N0102 | Seite 4

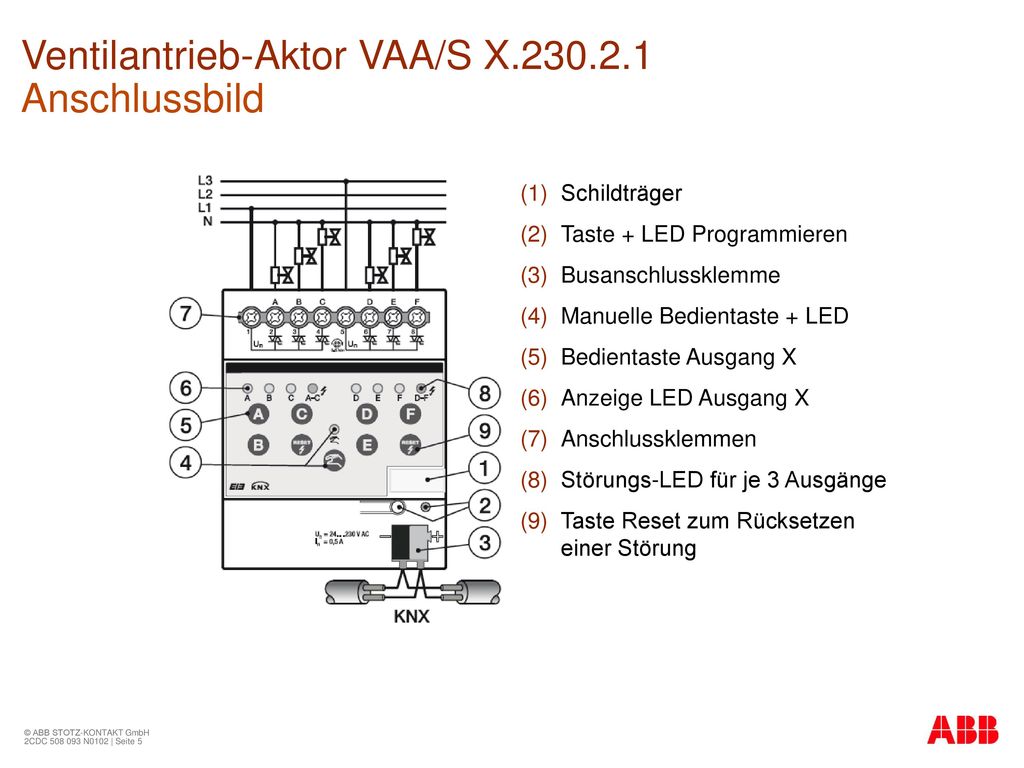

5 Ventilantrieb-Aktor VAA/S X.230.2.1 Anschlussbild
Schildträger Taste + LED Programmieren Busanschlussklemme Manuelle Bedientaste + LED Bedientaste Ausgang X Anzeige LED Ausgang X Anschlussklemmen Störungs-LED für je 3 Ausgänge Taste Reset zum Rücksetzen einer Störung © ABB STOTZ-KONTAKT GmbH 2CDC N0102 | Seite 5

6 Ventilantrieb-Aktor VAA/S X.230.2.1 Funktionsübersicht
Ausgang X Allgemein VAA/S VAA/S Fehlermeldung (Kurzschluss/Überlast) ■ Verhalten bei Busspannungswiederkehr Wirkweise des Stellantriebs einstellbar Ansteuerung - Stellgröße 1 Bit (Ein/Aus) - Stellgröße 1 Byte (PWM) - Status Ansteuerung 1 Bit / 1 Byte Zyklische Überwachung der Stellgröße (Reglerausfall) © ABB STOTZ-KONTAKT GmbH 2CDC N0102 | Seite 6

7 Ventilantrieb-Aktor VAA/S X.230.2.1 Funktionsübersicht
Ausgang X Funktionen VAA/S VAA/S Sperren ■ Zwangsführung Ventilspülung - über Objekt aktivieren - Dauer der Spülung einstellbar - zyklisches Spülen - Status Ventilspülung Kennlinienkorrektur Statusbyte © ABB STOTZ-KONTAKT GmbH 2CDC N0102 | Seite 7

8 Ventilantrieb-Aktor VAA/S X.230.2.1 Funktionsübersicht
Allgemein VAA/S VAA/S Kanäle Kopieren & Tauschen ■ Zyklisches Überwachungs-Telegramm (In Betrieb) Sende- und Schaltverzögerung nach Busspannungswiederkehr Telegrammratenbegrenzung Fehlermeldung aller Ausgänge rücksetzen Statuswerte über Objekt anfordern Manuelle Bedienung Über Objekt sperren/freigeben Automatisches Rücksetzten in KNX-Betrieb nach Zeit Statusmeldung manuelle Bedienung © ABB STOTZ-KONTAKT GmbH 2CDC N0102 | Seite 8
