1 Videomonitoring über Netzwerke Sony Austria GmbH – Professional Solutions Monika Anzeletti

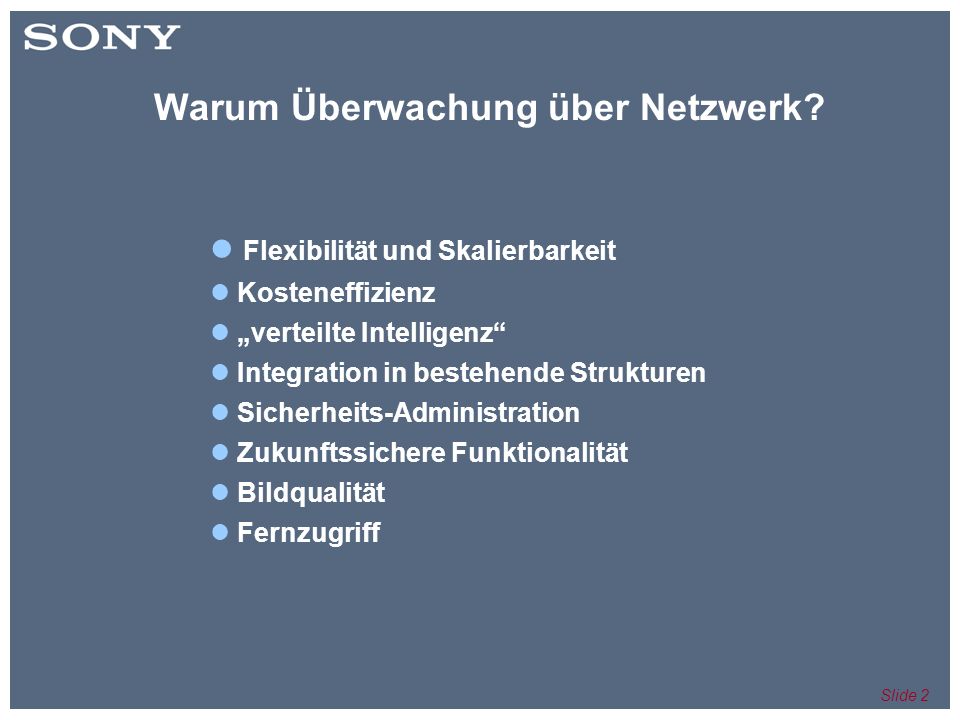

2 Slide 2 Warum Überwachung über Netzwerk? Flexibilität und Skalierbarkeit Kosteneffizienz verteilte Intelligenz Integration in bestehende Strukturen Sicherheits-Administration Zukunftssichere Funktionalität Bildqualität Fernzugriff

3 Slide 3 Bildqualität und Monitoring CRT, PAL Monitor Teure Hardware Limitierte Darstellung Geringe Auflösung vs.TFT Zusätzliche Hardware (Quad, Muliplexer, Matrix) PAL, analog 720x x270 CRT Monitor Quadsplit digital 1600x x480 TFT MonitorMulticam display TFT, digital Monitoring günstige Hardware Vielfach Darstellung Hohe Auflösung Hardware: Garfikkarte Multi-Monitor Darstellung

4 Slide 4 Flexibilität und Skalierbarkeit Analoge Systeme: Limitierte IN-/OUTputs Zentrales Digitalisieren/DVR Limitierte Datenrate fps Limitiertes Recording Hardware abhängig bei Erweiterung Single Point of Failure digital Video Network günstige Hardware Strukturierte Verkabelung Dezentrales digitalisieren Multi-User Kameras leicht expandierbar Speicher leicht expandierbar Power over Ethernet Bild u. PTZ über 1 KAT5 Kabel 1N1N Swithes NAS Raid beliebige Größe 1N1N MatrixMuliplexer TR

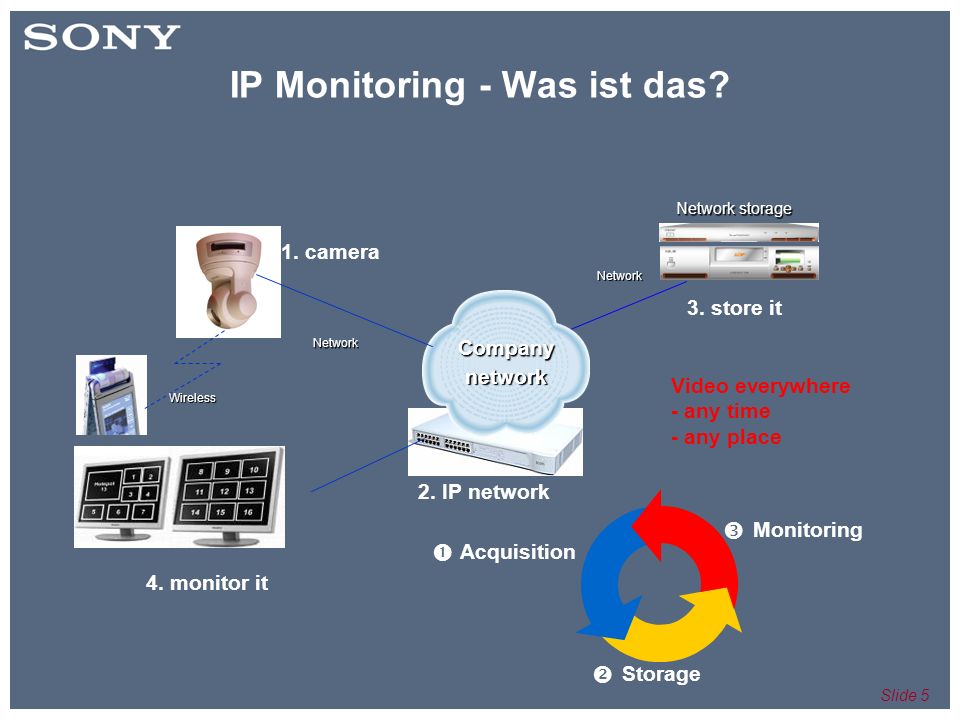

5 Slide 5 IP Monitoring - Was ist das? Network Network storage 3. store it Company network Video everywhere - any time - any place 4. monitor it Network Wireless 1. camera 2. IP network Acquisition Monitoring Storage

6 Slide 6 Produkt Portfolio SNC-RZ30Pptz, 25x Zoom, Day/Night, 0,8Mpix SNC-RZ25Pptz, 18x Zoom, Day/Night, Mpeg-4 SNC-Z20P18x Zoom, Day/Night SNC-CS3Pc/cs mount, std. Optiken SNC-P5ptz, 3x Zoom, Mpeg-4, progress. scan SNC-DF40PDome SNC-DF70PDome, Day/Night, vs SNC-P1Mpeg-4, progress. scan Videoserver 1 u. 4 Kanal analog IN, Ethernet OUT RSMLeistungsstarke Managementsoftware

7 Slide 7 IP-Netzwerkkamera mit integrierter Schwenk-/ Neige-/ Zoom-Funktion Ferngesteuerte Überwachung über PC mit Standard-Webbrowser 10/100 Base-TX Schnittstelle Wireless-LAN Anbindung (PCMCIA-Karte) möglich Einfacher Betrieb über grafische Benutzeroberfläche 25-fach optisches Autofokus-Objektiv 0,8 Megapixel CCD, Day- & Night Modus (3/0,2 Lux) Bis zu 25 Bilder pro Sekunde in VGA-Qualität (640 x 480) Zusätzlich PAL-FBAS Ausgang Aktivitätserkennung- und Alarmauslösungsfunktion 16 voreinstellbare Positionen Decken- und Desktop Aufstellung/Montage Sicherheitsmanagement Video-Netzwerkkamera SNC-RZ30P

8 Slide 8 SNC-RZ25P – MPEG4 Video Network PTZ Camera Schnelle Schwenk-/Neige-/Zoom Kamera mit 18fach optischem Zoom Besonders lichtempfindlich dank Exwave HAD Technologie (0.7lx, F1.4) Tag/Nacht Funktion für 24-Stunden Überwachung Interner Bildspeicher (Compact Flash) Auch kabellose Nutzung durch optionale Sony wireless LAN Karte(SNCA-CFW1) möglich Bi-directionales Audio monitoring PAL composite video out

9 Slide 9 Einfache Installation 18x optisches Zoom mit Auto-Fokus Vorbereitet für WirelessLAN Inline Power (IEEE802.3af) Stromversorgung über Ethernet (PoE) Hohe Lichtempfindlichkeit: 0,7 lux/T, 0,01 lux/N ExwaveHAD CCD Tag/Nacht Schaltung SNC-Z20P Netzwerk Kamera

10 Slide 10 IP-Netzwerkkamera mit integriertem Webserver Ferngesteuerte Überwachung über PC mit Standard-Webbrowser CS-mount Objektiv, Auto Iris Control ExwaveHAD-CCD Hohe Empfindlichkeit von 0,5 Lux JPEG-Komprimierung PAL-FBAS Ausgang Alarmfunktion wie z. B. Aktivitätserkennung, Sensoreingang und Sensorausgänge Sicherheitsmanagement (IP-Filtering und Kennwortschutz) Video Netzwerkkamera SNC-CS3

11 Slide 11 SNC-P1 MPEG4 Video Network Camera Bandbreiteneffiziente MPEG4/JPEG Kamera - 25fps (500kbps) Ideal für xDSL upstream Progressive Scan CCD Audio I/O Support Integrierte Motion Detection Fixoptik (f = 3.8mm)

12 Slide 12 SNC-P5 MPEG-4 PTZ Video Network Camera Vielseitige Kamera mit JPEG / MPEG-4 Komprimierung Integrierte Schwenk-/ Neige-/ Zoomfunktion (3x optisches Zoom f = 3.4 – 10.2 mm Progressive Scan CCD Audio I/O support Integrierte Motion Detection mit optionaler wireless LAN card (SNCA-CFW1)

13 Slide 13 SNC-DF40P – Mini Fixed Dome Netzwerkkamera Erste MPEG4 Mini Fixed Dome Netzwerkkamera Diskret und einfach zu installieren Variable Brennweite durch verstellbares Objektiv Erstklassige Empfindlichkeit (0.8 lux) Adaptive Rate Control Funktion zur Vermeidung von Videostörungen FBAS-Videoausgang erlaubt auch Aufzeichnung und Abspielen auf analogen Videogeräten Audio I/O Alarmauslösung durch Bewegungserkennung Power Over Ethernet

14 Slide 14 SNC-DF70P – Tag/Nacht Mini-Fixed Dome Netzwerkkamera Vandalensicher durch robustes Schutzgehäuse JPEG / MPEG4 Kompression Monitoring Tag und Nacht Power Over Ethernet Regenschutz (Schutzklasse IP66)

15 Slide 15 Integration von (bestehenden) Analog-Kameras in IP Videonetzwerk Ferngesteuerte Überwachung über PC mit Standard-Webbrowser 1 bzw. 4 analoge Videokameras über TCP/IP-Netzwerke, bis 25 fps 10/100 Base-T Schnittstelle Gleichzeitiger Zugriff mehrerer Benutzer Kamera Steuerung der Sony SSC-DC590P SerieTag/Nacht Kamera und die Steuerung des PTZ der Sony EVI-D100/EVI-D70. Video-Eingang und Ausgang Bildübertragung über FTP und SMTP Speichern von Bildern vor und nach einem Alarm Relaissteuerungsausgang Videoserver SNT-V501 und SNT-V704

16 Slide 16 Monitoring Recording Planung Suche & Wiedergabe Individuelle Layouts Berechtigungen Camera Management Problemlösung RealShot Manager – Software RSM

17 Slide 17 Playback menu Recorder menu full screen or split screen viewing: - Live / - Playback / - Recorded / - Alarm event Company logo Simultaneous remote station viewing RealShot Manager – Software RSM

18 Slide 18 Benutzung bestehender Netzwerkverkabelung Geringere Anzahl von Kabeltypen Geringerer Verlegeaufwand Hardware: Leistung nach Bedarf Netzwerk ist einfach erweiterbar Netzwerk ist einfach administrierbar Kosteneffizienz bei langen Strecken – LWL Geringe Wartungskosten Kostengünstig

19 Slide 19 Zukunftssicher TCPIP: Nutzung von Standard Protokollen stellt die Kompatibilität auch in Zukunft sicher. Integration neuer Kompressionsformate: z. B. Mpeg 4 Update und Upgrade der Software, download Frei programmierbare Schnittstelle

20 Slide 20 Flexibilität in der Installation Fallbeispiel 1: Aufstellungsort 2.800m Seehöhe Signalnutzung: PAL, Ethernet Zubehör: Converter auf LWL Distanz zum Server 3,2 km Betrieb: autom./ptz und Alarmpositionen Fallbeispiel 2: Aufstellungsort: Stadtgebiet Signalnutzung: Ethernet und WLan Zubehör: WLan Router u. 18db Antenne Distanz zum Server 300m Betrieb: autom./ptz und Alarmpositionen, über Kabel und wireless
