1 1 GoWave

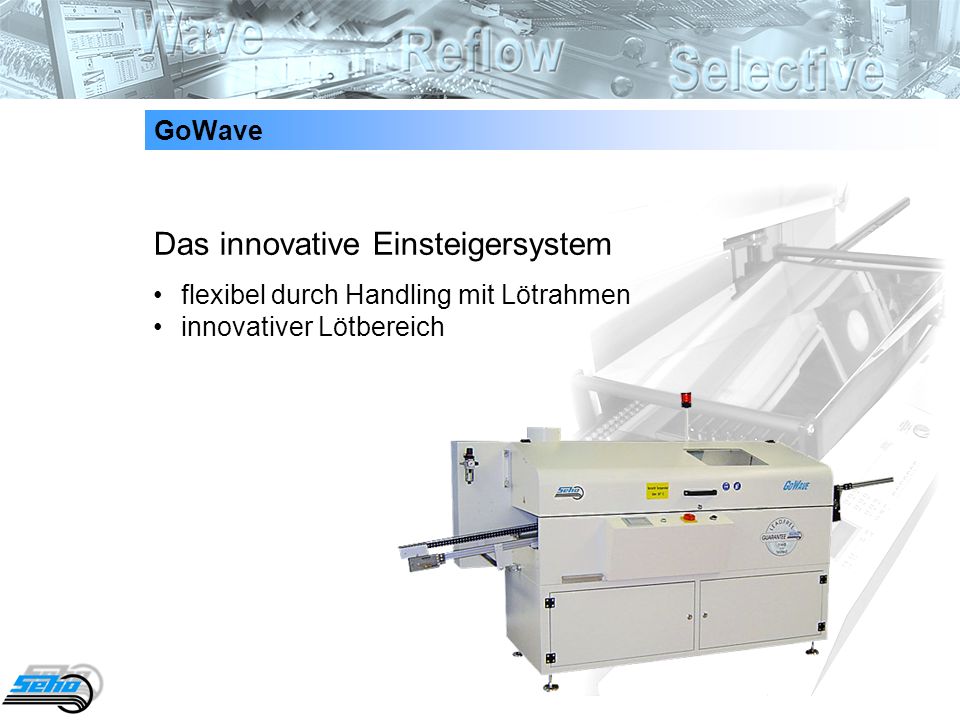

2 2 Das innovative Einsteigersystem flexibel durch Handling mit Lötrahmeninnovativer Lötbereich

3 3 GoWave -Nutzbare Arbeitsbreite 340 mm -Durchlaufrichtung: links – rechts -Transportwinkel manuell zwischen 6 und 8° einstellbar -Einlege- und Entnahmehilfe

4 4 GoWave - Fluxerbereich ATS SprühfluxerSprühkopf mit HVLP- Technologie für Flussmittel mit geringem Feststoffgehalt präziser Sprühstrahl mit exakter Längen- und Breiteneinstellungreduzierter Flussmittel- verbrauch und dadurch erhebliche Kostenein- sparung

5 5 GoWave - Fluxerbereich Absaugung über dem Fluxerbereich Vermeidung von Sprühnebeln innerhalb der Prozesszoneleichter Wechsel und Reinigung der Filter

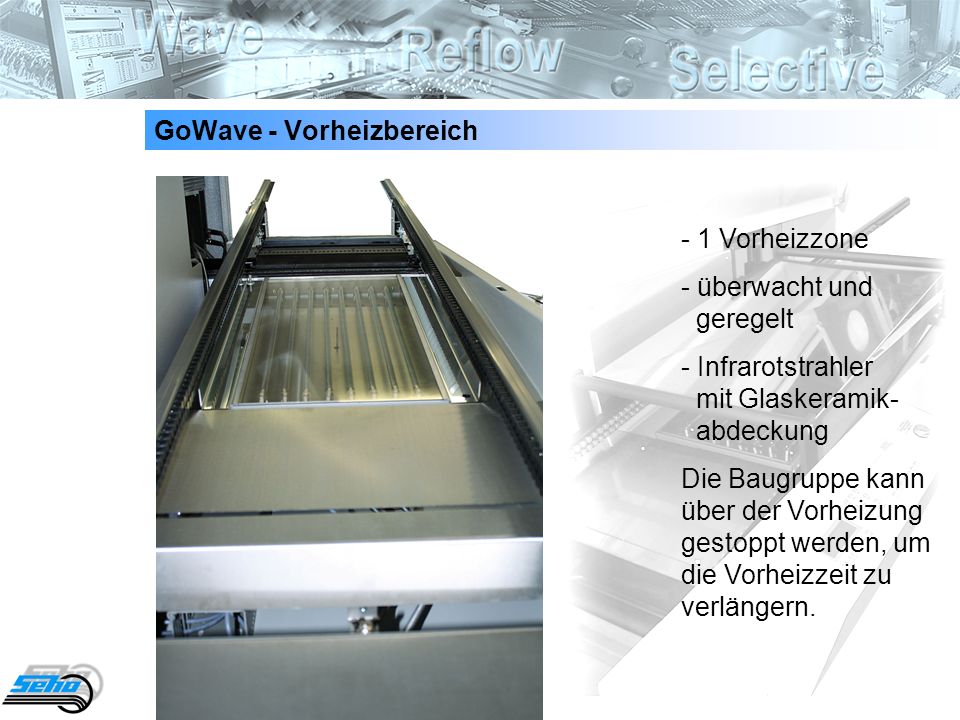

6 6 GoWave - Vorheizbereich - 1 Vorheizzone - überwacht und geregelt - Infrarotstrahler mit Glaskeramik- abdeckung Die Baugruppe kann über der Vorheizung gestoppt werden, um die Vorheizzeit zu verlängern.

7 7 GoWave - Vorheizbereich Reflexionstunnel über dem Vorheiz- und Lötbereich für maximale Energieausbeute

8 8 GoWave - Lötbereich - Lötbad komposit- beschichtet zur Verarbeitung blei- freier Lote - Untertemperatur- überwachung für Pumpenantrieb - verschiedene Löt- düsen als Einzel- und Doppel-Düsen- Konzept verfügbar

9 9 GoWave - Lötbereich Optional kann die GoWave mit einer lokalen, sehr effektiven Stickstoffbegasung im Lötwellenbereich ausgestattet werden. Vorteile: Verbesserung der Lötergebnissegeringere Oxidbildung und damit niedrigerer Lotverbrauch

10 10 GoWave - Steuerung - programmierbare Mikroprozessor-Steuerung mit LCD-Display - geschlossene Regelkreise für Transport, Heizungen und Pumpenantrieb - Speicher für 100 Lötprogramme - USB Schnittstelle - Betriebsdaten- und Prozesserfassung - Störungsmenü - Zeitschaltuhr

11 11 GoWave Up-to-Date: CAN-Bus Pumpenmotore Ideale Zugänglichkeit: Servicestellen für Fluxer und Druckluft am Maschineneinlauf

12 12 GoWave - Zubehör Standard: - Reinigungsbesteck 2-teilig - Sicherheitshandschuhe - Lötdüsengriff Optional: - Messglasscheibe zur Einstellung der Wellenhöhe - Oxidbehälter

13 13 GoLeanGoLean

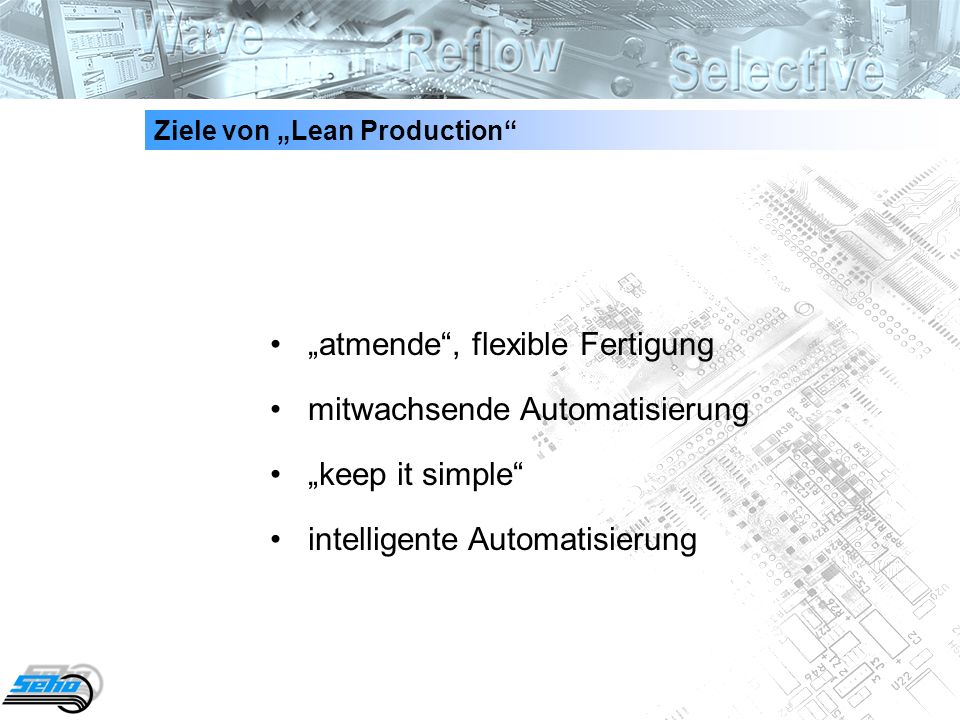

14 14 Ziele von Lean Production atmende, flexible Fertigung mitwachsende Automatisierung keep it simple intelligente Automatisierung

15 15 Lean Production mit GoLean Einlauftransport Wellen-Lötsystem GoWave Senkstation mit Rücktransport Auslauftransport

16 16 Lean Production mit GoLean flexibler Ein-Personen-Arbeitsplatz integrierte Wellenlötanlage besonders wirtschaftlich bei großer Variantenzahl oder schwankenden Stückzahlen

17 17 GoWave und GoLean: Applikationsvideo
