Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland Datalogger.

Ähnliche Präsentationen


Präsentation zum Thema: "Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland Datalogger."—  Präsentation transkript:

1

2 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland Datalogger rel. Luftfeuchte Temperatur Intervall: 5 min Aufzeichnungszeitraum: – Datenmenge: insgesamt 6 Kanäle à Logs ~ Meßwerte! Loggerausfall !!!!!

3 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland

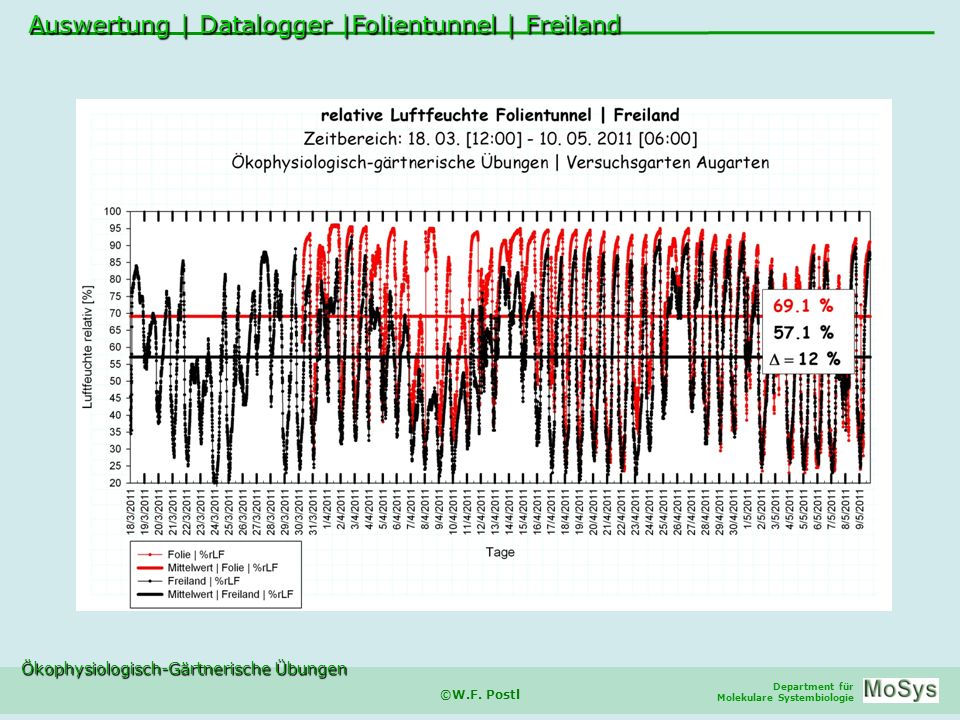

4 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland

5 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland

6 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland Table of saturated water vapour pressure:

7 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland Molier-h-x-Diagramm:

8 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland 23.3 mBar

9 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland Die Luftfeuchte wird sehr oft mit kapazitiven Feuchtefühlern gemessen (relative Luftfeuchte bei einer bestimmten Temperatur). Die absolute Feuchte in mbar kann aus der Sättigungsfeuchte (e s ) errechnet werden: Konstanten B B B B

10 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland Aus der Sättigungsfeuchte wir die absolute, tatsächliche Feuchte wie folgt berechnet:

11 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland

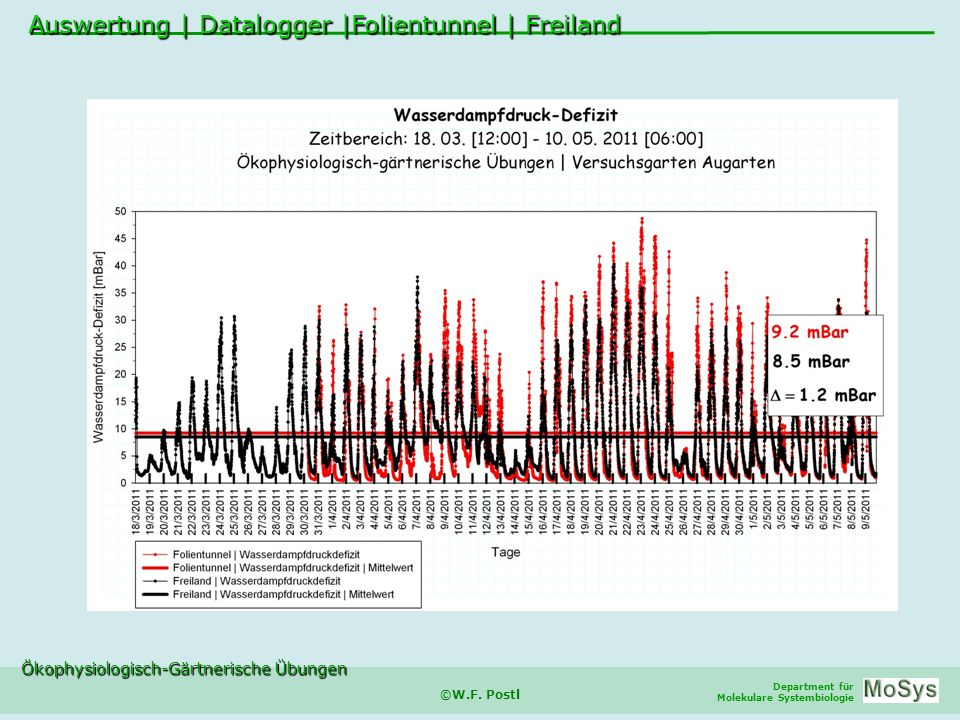

12 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland

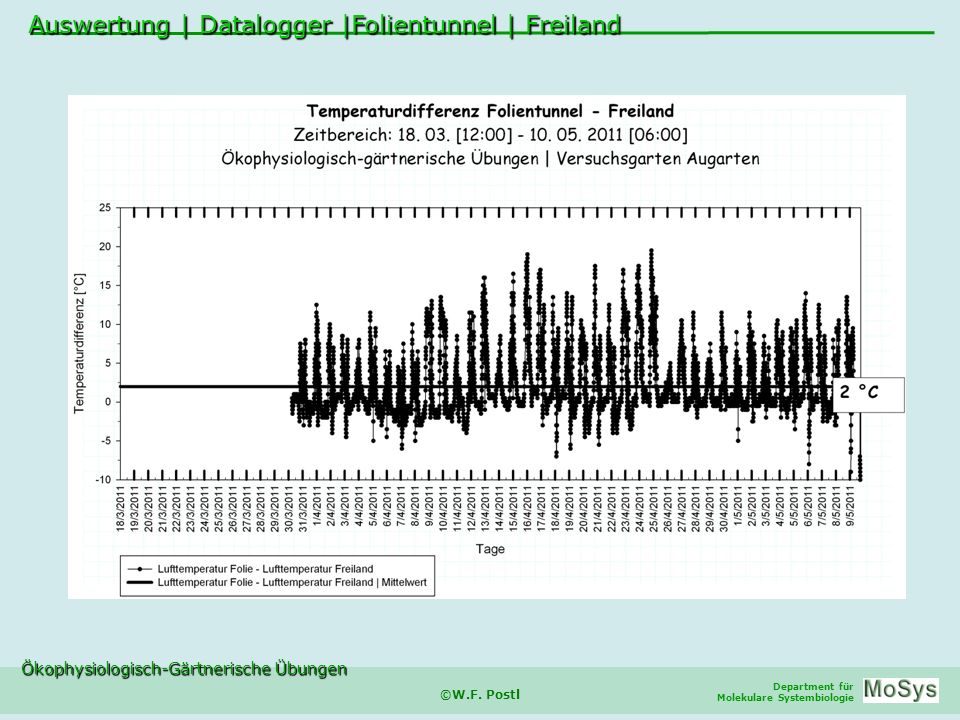

13 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland

14 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland

15 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland

16 Ökophysiologisch-Gärtnerische Übungen Department für Molekulare Systembiologie ©W.F. Postl Auswertung | Datalogger |Folientunnel | Freiland Klima | Folientunnel 2011 | Zusammenfassung Lufttemperatur [°C] Bodentemperatur [°C] FolientunnelFreilandFolientunnelFreiland maxminmaxminmaxminmaxmin 44,01,533,5-1,524,06,023,53,5 Mittelwert 16,513,412,710,3 relative Luftfeuchte [%]Wasserdampfdruck-Defizit [mBar] FolientunnelFreilandFolientunnelFreiland maxminmaxminmaxminmaxmin 96,023,092,514,548,70,440,30,8 Mittelwert 69,157,19,28,5 absolute Luftfeuchte [mBar] FolientunnelFreiland maxminmaxmin 47,95,515,74,3 Mittelwert 12,98,5
