Bestehend aus: 1 Theaterjurtendach 7 Jurtendächern 1 Turmspitze 49 Seitenplanen à 2m 47 Seitenplanen à 1,6m Bestehend aus: 7 Jurtendächer 8 Kothenplanen.

Ähnliche Präsentationen


Präsentation zum Thema: "Bestehend aus: 1 Theaterjurtendach 7 Jurtendächern 1 Turmspitze 49 Seitenplanen à 2m 47 Seitenplanen à 1,6m Bestehend aus: 7 Jurtendächer 8 Kothenplanen."—  Präsentation transkript:

1

2 Bestehend aus: 1 Theaterjurtendach 7 Jurtendächern 1 Turmspitze 49 Seitenplanen à 2m 47 Seitenplanen à 1,6m Bestehend aus: 7 Jurtendächer 8 Kothenplanen 42 Seitenplanen à 2m Höhe 32 Seitenplanen à 1,6m Höhe knapp 2000m Seil 187 Fichtenstangen Ca. 45m² Schwartenholz

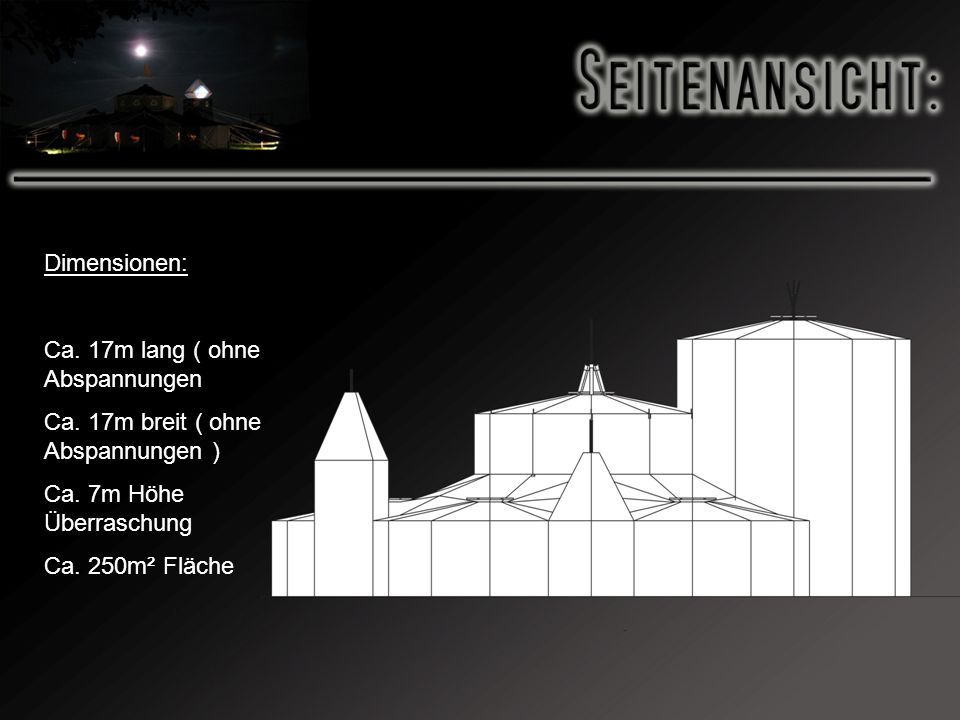

3 Dimensionen: Ca. 17m lang ( ohne Abspannungen Ca. 17m breit ( ohne Abspannungen ) Ca. 7m Höhe Überraschung Ca. 250m² Fläche

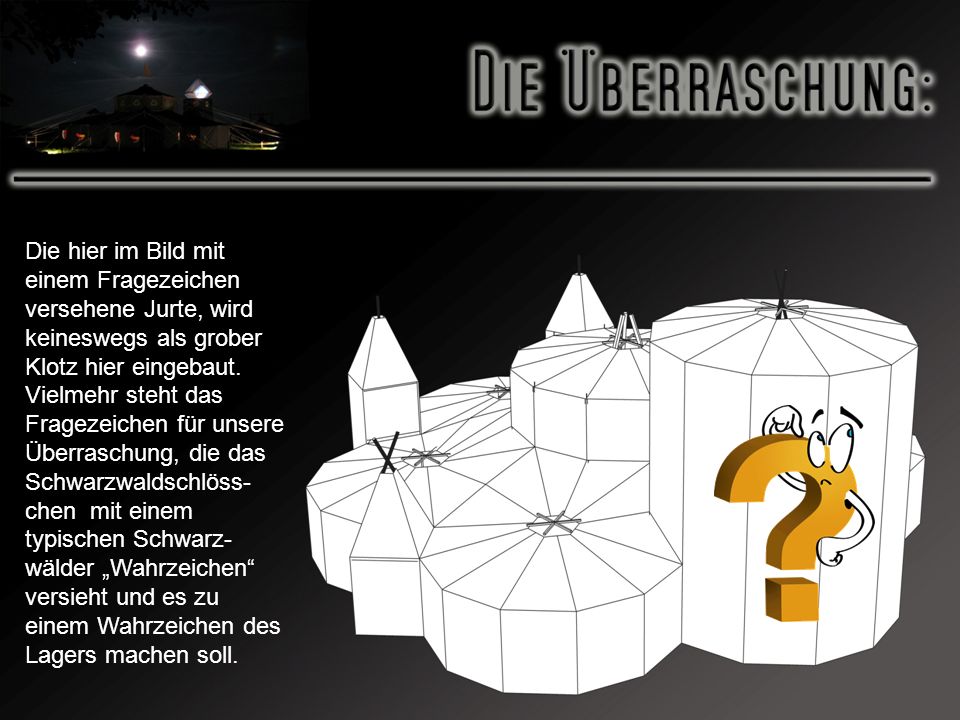

4 Die hier im Bild mit einem Fragezeichen versehene Jurte, wird keineswegs als grober Klotz hier eingebaut. Vielmehr steht das Fragezeichen für unsere Überraschung, die das Schwarzwaldschlöss- chen mit einem typischen Schwarz- wälder Wahrzeichen versieht und es zu einem Wahrzeichen des Lagers machen soll.

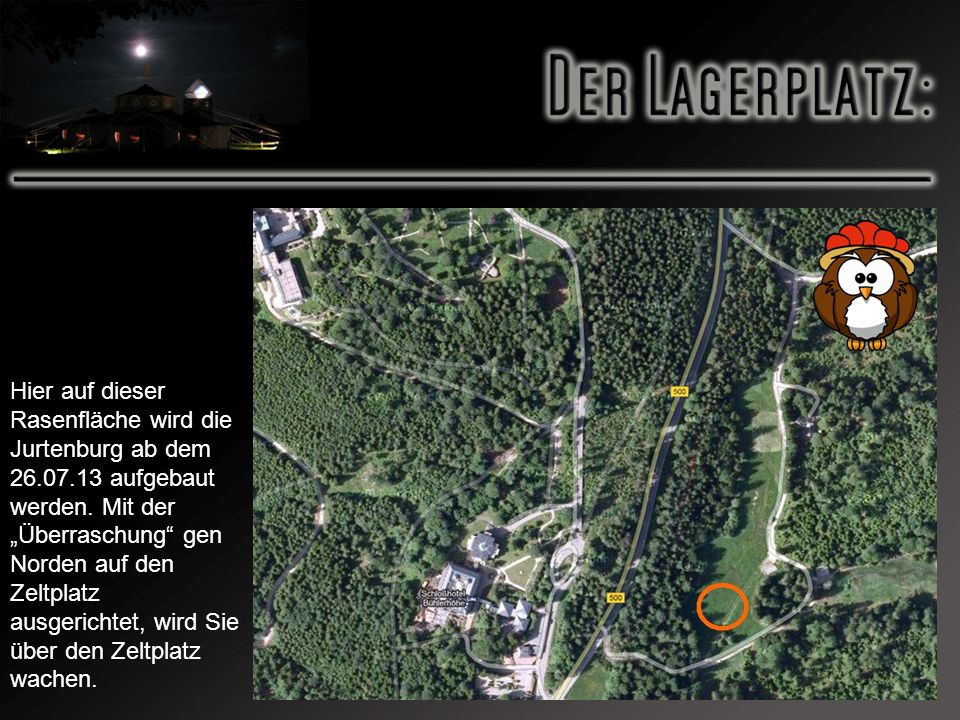

5 Hier auf dieser Rasenfläche wird die Jurtenburg ab dem aufgebaut werden. Mit der Überraschung gen Norden auf den Zeltplatz ausgerichtet, wird Sie über den Zeltplatz wachen.

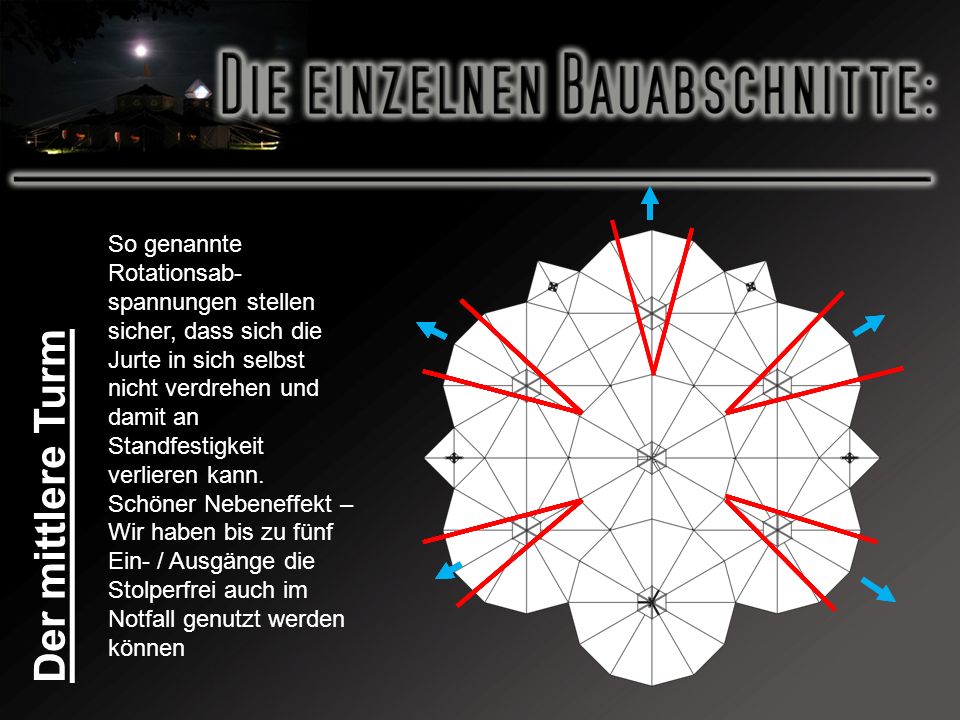

6 So genannte Rotationsab- spannungen stellen sicher, dass sich die Jurte in sich selbst nicht verdrehen und damit an Standfestigkeit verlieren kann. Schöner Nebeneffekt – Wir haben bis zu fünf Ein- / Ausgänge die Stolperfrei auch im Notfall genutzt werden können Der mittlere Turm

7 Am Dreibein angeschlagene Kevlarseile mit einer Traglast von 5t sichern selbiges nicht nur. An Ihnen werden die sechs Satelliten hoch gezogen, so das keine weiteren Innen- Dreibeine im Weg stehen. Der mittlere Turm

8 Der äußere Jurtenkreis - Die Jurten werden an de Mittleren Turm angeknüpft und verschraubt - Hochgezogen am Abspannseil des Dreibeins. - schon genannte Rotationsabspannungen und 2m hohe Seitenplanen halten Fluchtwege frei.

9 Die Kothentürme - Ein richtiges Schlösschen braucht Türme und Zinnen. Die kleinen Kohtentürme in den Ecken der einzelnen Satteliten sehen nicht nur chique aus, sondern vergrößeren auch die Nutzfläche. - Mit der Größe angepassten Konstruktionen steht außer dem Eckpfosten nichts im Weg und jeder Turm trägt sich im Prinzip selbst.

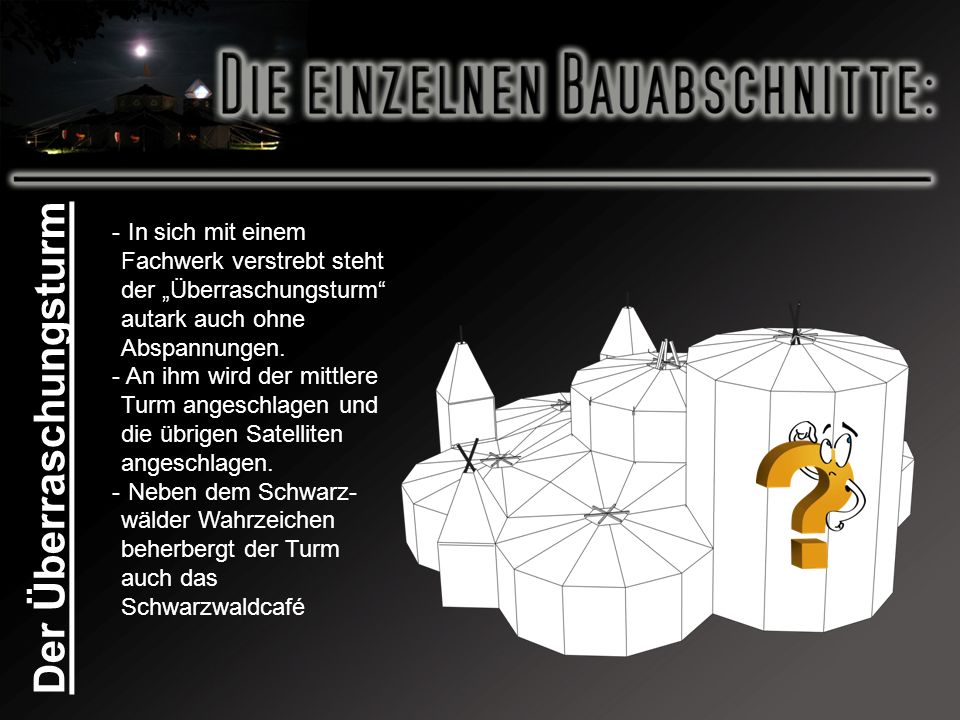

10 Der Überraschungsturm - In sich mit einem Fachwerk verstrebt steht der Überraschungsturm autark auch ohne Abspannungen. - An ihm wird der mittlere Turm angeschlagen und die übrigen Satelliten angeschlagen. - Neben dem Schwarz- wälder Wahrzeichen beherbergt der Turm auch das Schwarzwaldcafé

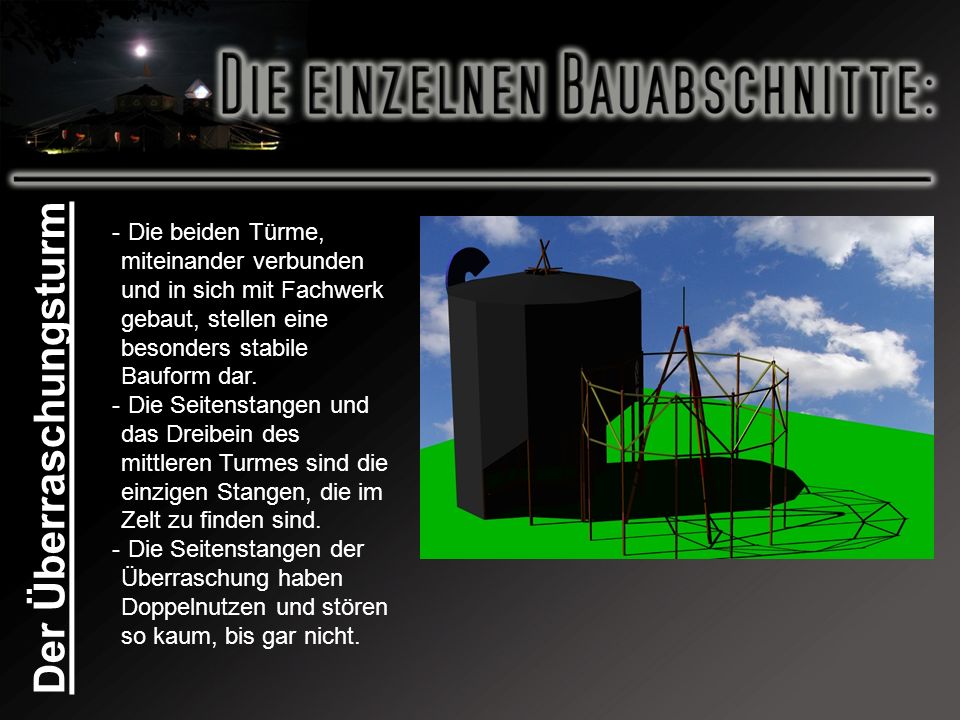

11 Der Überraschungsturm - Die beiden Türme, miteinander verbunden und in sich mit Fachwerk gebaut, stellen eine besonders stabile Bauform dar. - Die Seitenstangen und das Dreibein des mittleren Turmes sind die einzigen Stangen, die im Zelt zu finden sind. - Die Seitenstangen der Überraschung haben Doppelnutzen und stören so kaum, bis gar nicht.

12 Der Überraschungsturm - Das Dreibein des Überraschungsturmes wird an der Konstruktion angeschlagen, so ist dies klein und handlich. - Wer sich fragt, was die inneren Stangen für eine Aufgabe haben, dem sei gesagt, dass an ihnen der Tresen des Schwarzwaldcafés befestigt wird. Alles andere wird noch nicht verraten.

13 Der Überraschungsturm - Im hinteren Teil der Jurtenburg, Im Schatten der ……. Befindet sich das Schwarzwaldcafé. - Gut 6m Tresen laden zum schlemmen und genießen ein.

14 … ENDE
