2002-05-07 MCS-Server 1 Author: J.Nagelmann, LTSoft GmbH Der MCS-Server (Master-CS-Server)

Ähnliche Präsentationen


Präsentation zum Thema: "2002-05-07 MCS-Server 1 Author: J.Nagelmann, LTSoft GmbH Der MCS-Server (Master-CS-Server)"—  Präsentation transkript:

1 MCS-Server 1 Author: J.Nagelmann, LTSoft GmbH Der MCS-Server (Master-CS-Server)

2 MCS-Server 2 Übersicht Sachverhalt: CS-Server 1) liesst Node-übergreifend Kommunikation über LAN-Interface Lösung über MCS-Server Komponenten des MCS-Servers Weiterführende Informationen 1) CS-Server: ACPLT/KS-Server für das Foxboro I/A-System

3 MCS-Server 3 ACPLT/KS-Klient neues ICS S111S112 CS AW11 S121S122 CS AW12 S211S212 CS AW21 S221S222 CS AW22 Node-Bus LAN Interface Ethernet Aufgabe: Lesen einer Variable aus S211 über AW11 ACPLT/KS-Anfrage an CS-Server FOX-API-Aufruf an S211 Problem: LAN-Interface Problem: Lesen über CS-Server ACPLT/KS FOX-API Sachverhalt

4 MCS-Server 4 S111S112 CS AW11 S121S122 CS AW12 S211S212 CS AW21 S221S222 CS AW22 LAN Interface Ethernet MCS Aufgabe: Lesen einer Variable aus S211 über AW11 ACPLT/KS-Anfrage an MCS-Server ACPLT/KS-Aufruf an CS AW21 => keine LAN-IF Kommunikation FOX-API-Aufruf an S211 Lösung: Lesen über MCS-Server MCS MCS-SERVER Kennt dieTopologie des I/A-Systems Welche AWs sind in welchem Node Welcher AW hostet welche Stationen Weiss, welcher Compound in welcher Station steckt Node 1 Node n ACPLT/KS FOX-API Node-Bus Lösung: MCS-Server ACPLT/KS-Klient neues ICS

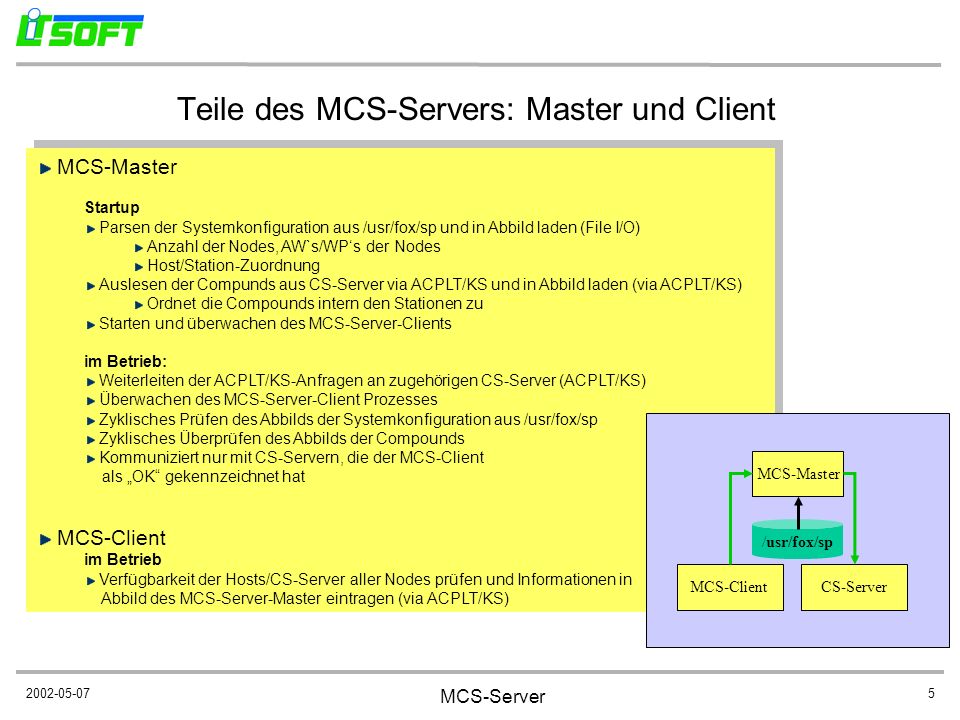

5 MCS-Server 5 Teile des MCS-Servers: Master und Client MCS-Master Startup Parsen der Systemkonfiguration aus /usr/fox/sp und in Abbild laden (File I/O) Anzahl der Nodes, AW`s/WPs der Nodes Host/Station-Zuordnung Auslesen der Compunds aus CS-Server via ACPLT/KS und in Abbild laden (via ACPLT/KS) Ordnet die Compounds intern den Stationen zu Starten und überwachen des MCS-Server-Clients im Betrieb: Weiterleiten der ACPLT/KS-Anfragen an zugehörigen CS-Server (ACPLT/KS) Überwachen des MCS-Server-Client Prozesses Zyklisches Prüfen des Abbilds der Systemkonfiguration aus /usr/fox/sp Zyklisches Überprüfen des Abbilds der Compounds Kommuniziert nur mit CS-Servern, die der MCS-Client als OK gekennzeichnet hat MCS-Client im Betrieb Verfügbarkeit der Hosts/CS-Server aller Nodes prüfen und Informationen in Abbild des MCS-Server-Master eintragen (via ACPLT/KS) MCS-Master Startup Parsen der Systemkonfiguration aus /usr/fox/sp und in Abbild laden (File I/O) Anzahl der Nodes, AW`s/WPs der Nodes Host/Station-Zuordnung Auslesen der Compunds aus CS-Server via ACPLT/KS und in Abbild laden (via ACPLT/KS) Ordnet die Compounds intern den Stationen zu Starten und überwachen des MCS-Server-Clients im Betrieb: Weiterleiten der ACPLT/KS-Anfragen an zugehörigen CS-Server (ACPLT/KS) Überwachen des MCS-Server-Client Prozesses Zyklisches Prüfen des Abbilds der Systemkonfiguration aus /usr/fox/sp Zyklisches Überprüfen des Abbilds der Compounds Kommuniziert nur mit CS-Servern, die der MCS-Client als OK gekennzeichnet hat MCS-Client im Betrieb Verfügbarkeit der Hosts/CS-Server aller Nodes prüfen und Informationen in Abbild des MCS-Server-Master eintragen (via ACPLT/KS) MCS-Master MCS-ClientCS-Server /usr/fox/sp

6 MCS-Server 6 ACPLT/KS-Sicht: MCS-Server

7 MCS-Server 7 ACPLT/KS Sicht: Vergleich CS-Server/MCS-Server
