1 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 1 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Inkrementelle Umformung: Oszillation.

Ähnliche Präsentationen


Präsentation zum Thema: "1 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 1 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Inkrementelle Umformung: Oszillation."—  Präsentation transkript:

1 1 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 1 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Inkrementelle Umformung: Oszillation der Werkzeugsegmente Drehrelativbewegung zwischen Werkzeugsegmenten und Werkstück Rundkneten: Prozess

2 2 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 2 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Werkstofffluss Beim Rundkneten wird ein homogener Werkstofffluss realisiert: Ausnutzung des Formänderungsvermögens im gesamten Querschnitt des Werkstücks. Hohe Umformgrade sind möglich. Spröde Werkstoffe sind umformbar.

3 3 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 3 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: FEM-Simulation Werkstofffluss

4 4 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 4 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: FEM-Simulation Werkzeugbelastung

5 5 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 5 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Funktion Reduzierkopf

6 6 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 6 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Funktion Reduzierkopf

7 7 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 7 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Anzahl Werkzeugsegmente

8 8 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 8 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verfahrensvariante Vorschubkneten

9 9 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 9 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verfahrensvariante Vorschubkneten

10 10 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 10 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verfahrensvariante Einstechkneten

11 11 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 11 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verfahrensvariante Einstechkneten

12 12 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 12 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Nicht rotationssymmetrische Profile

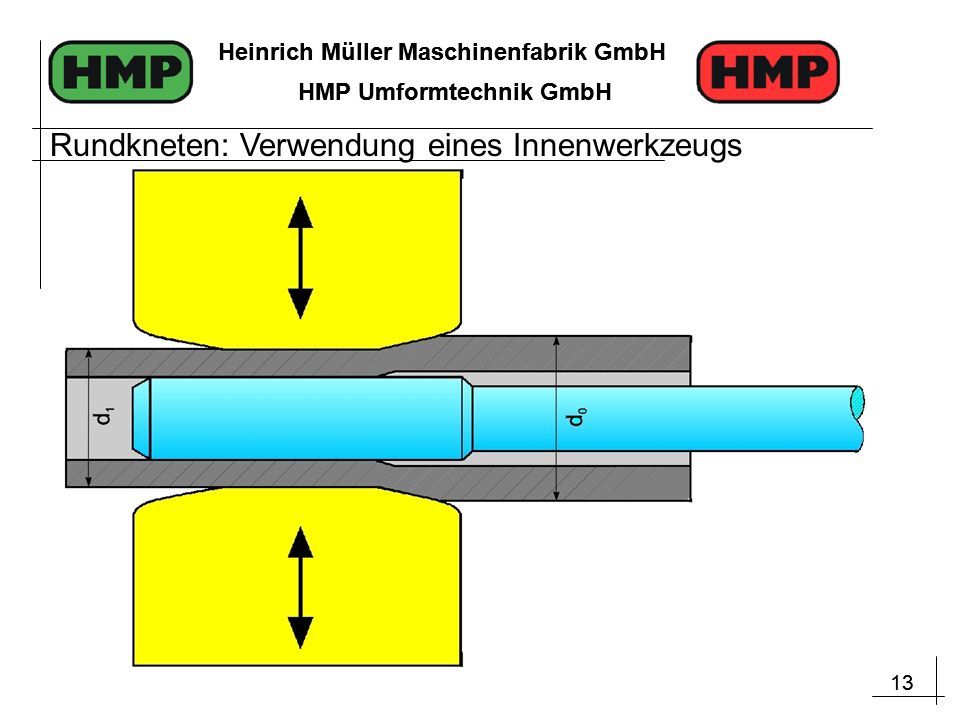

13 13 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 13 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verwendung eines Innenwerkzeugs

14 14 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 14 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verwendung eines Innenwerkzeugs

15 15 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 15 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verwendung eines Innenwerkzeugs

16 16 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 16 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Verdickung von Wandstärke

17 17 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 17 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Partielle Werkstückerwärmung

18 18 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 18 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Stauchkneten

19 19 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 19 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Bearbeitbare Abmessungen: 0,2mm – 140mm Außendurchmesser Realisierbarkeit extremer Umformgrade durch günstigen Spannungszustand Hohes Formdarstellungspotential / Hohe Flexibilität Niedrige Werkzeugkosten / hohe Standzeiten (ca Stück) Erreichbarkeit enger Toleranzen, insbesondere im Rohrinneren Herstellbarkeit sehr langer Teile da Kraft radial eingeleitet wird Kaltumgeformtes Bauteil / Nutzung der Verfestigung Homogene Eigenspannungen / Geringer Härteverzug Highlights: Rundkneten

20 20 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 20 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Maschinentechnik

21 21 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 21 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Maschinentechnik

22 22 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 22 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Maschinentechnik

23 23 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 23 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Rundkneten: Praxisbeispiele

24 24 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 24 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Vielen Dank für Ihre Aufmerksamkeit Besuchen Sie uns persönlich, informieren Sie sich weiter unter Axialumformung
