Agilis Flex Feeder System Das universelle System für alle großen und kleinen Gurtbreiten !

Ähnliche Präsentationen


Präsentation zum Thema: "Agilis Flex Feeder System Das universelle System für alle großen und kleinen Gurtbreiten !"—  Präsentation transkript:

1 Agilis Flex Feeder System Das universelle System für alle großen und kleinen Gurtbreiten !

2 Agilis Flex Feeder Das universelle System für alle großen und kleinen Gurtbreiten ! Eigenschaften alle Gurtgrößen verarbeitbar. intelligente Feeder per Chip oder Bar-Code einfacher Snap-in Mechanismus wechseln der Feeder ohne Stillstand der Maschine Abholpositionen sind automatisch verifiziert Spezifikation Feeder für folgende Gurtbreiten 8, 12, 16, 24, 32, 44, 56, 72, 88, 104, 120, 136 und 152 mm sind verfügbar maximale Gurttiefe 22 mm

3 Agilis Flex Magazine Das universelle System für alle großen und kleinen Gurtbreiten ! Eigenschaften max. Kapazität von bis zu 8 Agilis Flex Feedereinsätzen wechseln von Magazinen und Feedern während laufender Maschinen automatisches Erkennen der Abholpositionen ein Magazin benötigt ein Slot Anschluß über den Magazin Bus Keine Druckluft notwendig

4 Agilis Flex Feeder system schnelle Feederwechsel Laden von einem Agilis Flex feeder einfach nach unten drücken und einführen des Gurtes Abdeckband an Abdeckrolle befestigen Barcode scannen Feeder in Magazin einfügen

5 Agilis Flex feeder system für große Rollen Large Reel Attachment standardmäßig nutzbar bis 13 Rollen mit dem LRA nutzbar bis 24 Rollen nutzbar von 3 LRA`s pro Magazin d.h. 6 Rollen pro Magazin

6 Agilis Flex Feeder system externe Vorbereitung und Lagerung Agilis Flex Bin aufgerüstete Feeder können in zusätzlichen Flex Bin´s gelagert werden die Agilis Flex Bin`s haben eine Kapazität von 8 13 Rollen

7 Agilis Flex Feeder system komplette Feederauswahl 8 mm152 mm FeedertypBreite// AnzahlFeedertypBreite / Anzahl AF Flex 820 mm / 8 St.AF Flex 7280 mm / 2 St. AF Flex 1220 mm / 8 St.AF Flex mm / 1 St. AF Flex 1630 mm / 5 St.AF Flex mm / 1 St. AF Flex 2430 mm / 5 St.AF Flex mm / 1 St. AF Flex 3240 mm / 4 St.AF Flex mm / 1 St. AF Flex 4450 mm / 3 St.AF Flex mm / 1 St. AF Flex 5670 mm / 2 St. Es können verschiedene Einsätze kombiniert werden, wobei die max. Breite in Summe nicht mehr als 160 mm betragen darf. z. B. 3 *AF Flex 8 + 2* AF Flex * AF Flex * AF Flex 24

8 Agilis Flex Feeder system Barcode ID Jeder Feeder hat eine unikate Seriennummer Bezeichnung des Feedertyps Barcode mit unikater Seriennummer für einen schnellen Feederwechsel mittels Barcode Das Barcode Scanning eleminiert alle manuellen Eingriffe in die Software wie Abholwinkel, Schrittweite usw.. Alle relevanten Parameter werden beim Auf bzw. Abrüsten automatisch ausgetauscht. Natürlich können solche Parameter wie Anzahl der Bauelemente, Batchnummern, Lagerort auch ausgetauscht werden, die eine erhebliche Zeiteinsparung bei der Suche von Bauelemen- ten und Inventur bedeuten..

9 Agilis Flex Feeder system elektronische Identifikation elektronische ID wird automatisch durch die Software registriert die elektronische ID erlaubt es der Software automatisch zu analysieren sind die notwendigen Artikel auf der Maschine oder auf externen Feedern. Der Bediener erhält im Vorfeld die Informationen die zum Fertigen des nächsten Job´s notwendig sind ( welche Artikel müssen noch aufgerüstetet werden usw.) `

10 Agilis Flex feeder system Spezifikation Spezifikation AGILIS FLEX Typ. Komponenten0402 bis zu PLCCs und Steckverbinder Gurtbreiten8, 12, 16, 24, 32, 44, 56, 72, 88, 104, 120, 136, 152 mm Gurttiefe15 mm im Agilis Flex Bin 22 mm beim Einsatz des LRA Magazinfeeder- kapazität Es können verschiedene Einsätze kombiniert werden, wobei die max. Breite in Summe nicht mehr als 160 mm betragen darf. GurtmaterialPlastik, Papier Rollengröße180 mm (7) bis 330 mm (13), größere Rollen optional mittels LRA

11 Agilis Flex feeder system Systemvoraussetzungen Systemvoraussetzungem AGILIS FLEX MaschinenMY9-19, MY100 and MY100e HardwareMidas 1, 1.5 System SWTPSys 2.9, mindestens Servo 11.1 Offline SWmindestens MYLabel 5.1.4, MYPlan 4.3.1

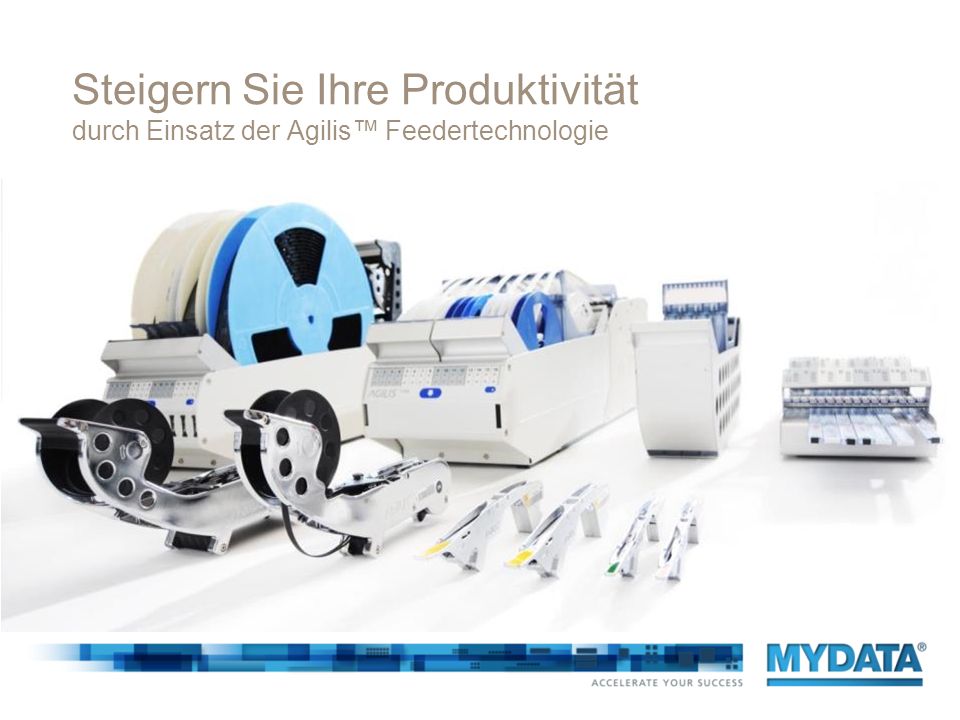

12 Steigern Sie Ihre Produktivität durch Einsatz der Agilis Feedertechnologie

13 Agilis Feeder Technologie die Voraussetzung für ein effizientes Materialhandling Agilis Flex feeder Verarbeitung aller Gurtgrößen von 8 bis 152 mm Gurtbreiten Agilis Standard Feeder schnellste Feederwechselzeiten für 8, 12 and 16 mm Gurte Agilis Stick feeder exzellente und absolut sichere Verarbeitung von Stangenware schnellste Feederwechselzeiten Feederwechsel während laufender Maschine mehrerer Feederwechsel gleichzeitig zwei Barcodescans zum verheiraten nur notwendig Der nächste Job kann schon vorbereitet werden. Alle Bauelemente, auch die schon in dem laufenden Betrieb verwendet werden, werden berücksichtigt Bauteildaten inkl. Anzahl können ermittelt und übertragen werden nur eine Dateneingabe ist notwendig Abholpositionen sind hinterlegt schnellste Feederwechselzeiten Feederwechsel während laufender Maschine mehrerer Feederwechsel gleichzeitig zwei Barcodescans zum verheiraten nur notwendig Der nächste Job kann schon vorbereitet werden. Alle Bauelemente, auch die schon in dem laufenden Betrieb verwendet werden, werden berücksichtigt Bauteildaten inkl. Anzahl können ermittelt und übertragen werden nur eine Dateneingabe ist notwendig Abholpositionen sind hinterlegt

14 Komplette Überprüfung des Materialflusses Lagerort ( Maschine, Lager, usw. )tion Überprüfung der MSD Zeiten Bestandsführung Rückverfolgbarkeit Benutzerfreundliche Bedienung einfache Abarbeitung aktives Materialmanagment ( Bauteile die auf der Maschine alle werden, werden visuell angezeigt ) 2 Barcodescan´s pro Feeder SMD-Tower Softwareeingebunden automatische Bereitstellung und Einlagerung MSD Zeiten werden protokolliert und überprüft Effizientes Materialhandling mittels Agilis Gurt und Stangenfeedern Agilis Feeder Technologie schnellster Feederwechsel Feederwechsel ohne Stillstandzeiten geringste Wartungsaufwände

15 Agilis Feeder Technologie Zeitersparnis durch schnellere Feederwechsel Feederwechsel täglich Zeitersparnis 90 s / Feeder Zeitersparnis 60 s / Feeder Zeitersparnis 45 s / Feeder Zeitersparnis 30 s / Feeder 100 mal50 h33 h25 h16 h 200 mal100 h66 h50 h33 h 500 mal250 h166 h125 h83 h 1000 mal500 h333 h250 h166 h Kalkulation basiert auf 20 Arbeitstagen pro Monat monatliche Ersparnis

16 Vielen Dank für Ihre Aufmerksamkeit
