Präsentation zum Thema: "1.Einführung HOAI Text, § 10, Abs. 3 aHOAI Text, § 10, Abs. 3 a Amtliche Begründung zu § 10, Abs. 3 aAmtliche Begründung zu § 10, Abs. 3 a Abgrenzung Umbau."—  Präsentation transkript:

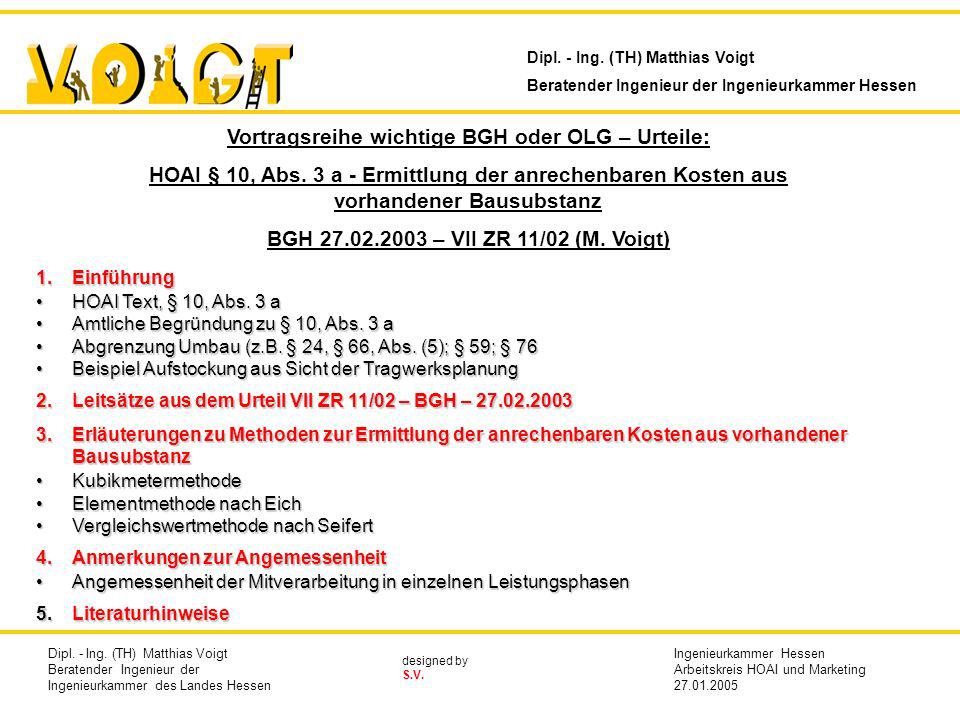

1 1.Einführung HOAI Text, § 10, Abs. 3 aHOAI Text, § 10, Abs. 3 a Amtliche Begründung zu § 10, Abs. 3 aAmtliche Begründung zu § 10, Abs. 3 a Abgrenzung Umbau (z.B. § 24, § 66, Abs. (5); § 59; § 76Abgrenzung Umbau (z.B. § 24, § 66, Abs. (5); § 59; § 76 Beispiel Aufstockung aus Sicht der TragwerksplanungBeispiel Aufstockung aus Sicht der Tragwerksplanung 2.Leitsätze aus dem Urteil VII ZR 11/02 – BGH – Erläuterungen zu Methoden zur Ermittlung der anrechenbaren Kosten aus vorhandener Bausubstanz KubikmetermethodeKubikmetermethode Elementmethode nach EichElementmethode nach Eich Vergleichswertmethode nach SeifertVergleichswertmethode nach Seifert 4.Anmerkungen zur Angemessenheit Angemessenheit der Mitverarbeitung in einzelnen LeistungsphasenAngemessenheit der Mitverarbeitung in einzelnen Leistungsphasen 5.Literaturhinweise designed by S.V. Vortragsreihe wichtige BGH oder OLG – Urteile: HOAI § 10, Abs. 3 a - Ermittlung der anrechenbaren Kosten aus vorhandener Bausubstanz BGH – VII ZR 11/02 (M. Voigt) Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer des Landes Hessen Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen

2 Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen designed by S.V. Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing § 10, Abs. 3 a HOAI Vorhandene Bausubstanz, die technisch oder gestalterisch mitverarbeitet wird, ist bei den anrechenbaren Kosten angemessen zu berücksichtigen; der Umfang der Anrechnung bedarf der schriftlichen Vereinbarung. Erstmalig in HOAI Novelle vom (3. Änderungsnovelle) aufgenommen Geht auf eine Entscheidung des BGH aus 1986 zurück ( ) Von Frik 1988 in DAB 10/88 erstmalig ausführlich kommentiert Allgemein als die wohl verunglückteste Vorschrift der HOAI bekannt. BGH Entscheidung vom bringt in einigen Dingen Klarheit, aber noch keine endgültigen Lösungen, vor allem, was die Angemessenheit betrifft.

3 Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen designed by S.V. Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing Amtliche Begründung zu § 10, Abs. 3 a in HOAI 1996/2002 Der (durch die Dritte Änderungsverordnung) eingefügte neue Absatz 3 a stellt klar, dass die vorhandene Bausubstanz, die technisch oder gestalterisch mitverarbeitet wird, grundsätzlich zu den anrechenbaren Kosten gerechnet wird. Der Umfang der Anrechnung hängt insbesondere von der Leistung des Auftragnehmers ab. Erfordert die Mitverarbeitung nur geringe Leistungen, so werden auch nur in ent- sprechend geringem Umfang die Kosten anerkannt werden können. Wird aber z.B. das Tragwerk eines vorhandenen Bauwerkes bei einer Umwidmung des Bauwerkes völlig überprüft und durchgerechnet, so können auch die Kosten des Tragwerks wie nach Teil VIII voll angerechnet werden. Deshalb ist über den Umfang der Anrechenbarkeit eine vertragliche Vereinbarung vorgesehen. Dabei sind sowohl die Baumassen als auch die zugrundezulegenden Preise festzulegen.

4 Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen designed by S.V. Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing Vorhandene Bausubstanz Der Verordnungsgeber hat mit dem Begriff Bausubstanz wohl etwas anderes verstanden als mit den in § 10 Abs. 3 Nr. 4 definierten Begriffen Baustoffe und Bauteile. Vorhandene Bausubstanz setzt immer voraus, dass Baustoffe oder Bauteile in ein Gebäude fest eingebaut sind und so das Bauwerk im Gesamten oder in Teilen bildet. Sie kann sowohl aus tragenden als auch aus nichttragenden Elementen bestehen. Vorhandene Bausubstanz wird im wesentlichen bei Erweiterungsbauten, Umbauten, Modernisierungen und Instandsetzungen bei den anrechenbaren Kosten zu berücksichtigen sein. Technische oder gestalterische Mitverarbeitung Nach einhelliger Meinung setzt ein Mitverarbeiten ein technisches oder gestalterisches Einbeziehen der vorhandenen Bausubstanz in die Planung voraus. Die alleinige zeichnerische Darstellung vorhandener Bausubstanz reicht nach allgemeiner Auffassung für die Anwendung der Bestimmung nicht aus. Allerdings wird man in der Praxis bei genauer Betrachtung feststellen, dass in der Planung eine alleinige zeichnerische Darstellung, ohne jegliches Einbeziehen in die Planung praktisch eher selten gegeben ist.

5 Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen designed by S.V. Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing Angemessene Berücksichtigung Der Begriff der Angemessenheit bietet in der Literatur den meisten Anlaß für Meinungsverschiedenheiten. Der angemessene Wert der vorhandenen Bausubstanz, die technisch oder gestalterisch mitverarbeitet wird, ermittelt sich demnach wie folgt: Berechnung der ortsüblichen Herstellungskosten gegebenenfalls abzüglich (sofern dies bei den Herstellungs- kosten noch nicht berücksichtigt wurde): Nicht mitverarbeitete vorhandene Bausubstanz Kosten für den Abbruch bzw. Teilabbruch eines Elements Wertminderung bei nicht voller Funktionsfähigkeit = anrechenbare Kosten für die vorhandene Bausubstanz Beispiel Holzbalkendecke mit Nutzungsänderung von Wohnraumnutzung auf Büronutzung. Lasterhöhung muß nachgewiesen werden. 3 Varianten: voll, teilweise oder Abbruch!

6 Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen designed by S.V. Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing Zusammenhang zwischen Umbauzuschlag und Kosten aus vorhandener Bausubstanz Auch wenn dies, in der Praxis häufig anders gehandhabt wird, ist ganz klar festzustellen: Die Vorschrift des § 10 Abs. 3 a ist kein Ersatz für den Umbauzuschlag nach § 24, § 66, Abs. (5) oder § 76. Ein Zusammenhang zwischen beiden Vorschriften besteht nicht.

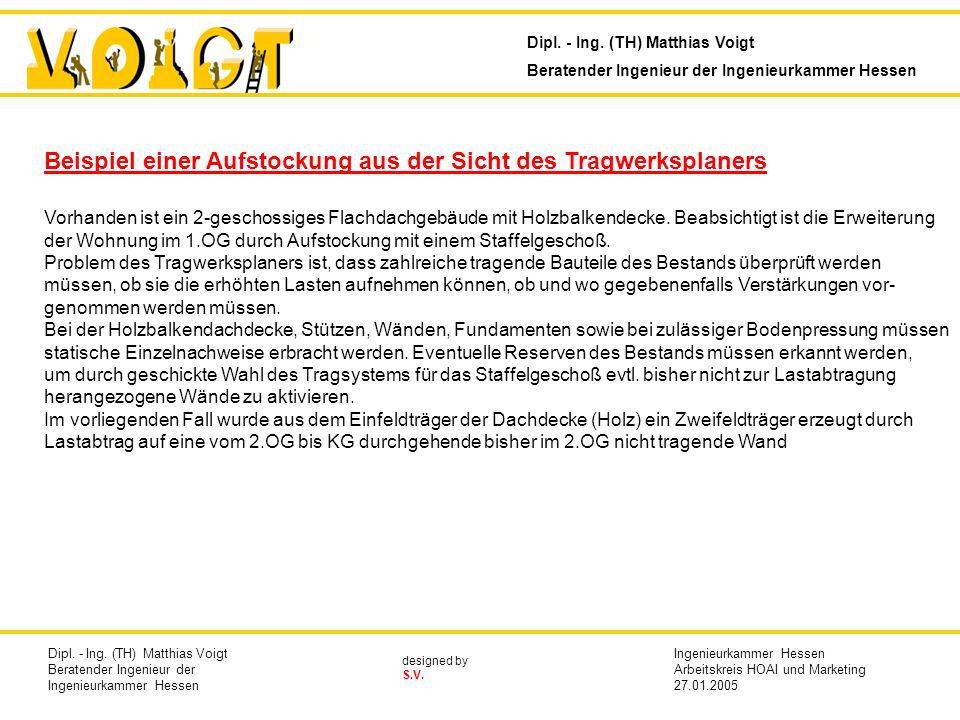

7 Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen designed by S.V. Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing Beispiel einer Aufstockung aus der Sicht des Tragwerksplaners Vorhanden ist ein 2-geschossiges Flachdachgebäude mit Holzbalkendecke. Beabsichtigt ist die Erweiterung der Wohnung im 1.OG durch Aufstockung mit einem Staffelgeschoß. Problem des Tragwerksplaners ist, dass zahlreiche tragende Bauteile des Bestands überprüft werden müssen, ob sie die erhöhten Lasten aufnehmen können, ob und wo gegebenenfalls Verstärkungen vor- genommen werden müssen. Bei der Holzbalkendachdecke, Stützen, Wänden, Fundamenten sowie bei zulässiger Bodenpressung müssen statische Einzelnachweise erbracht werden. Eventuelle Reserven des Bestands müssen erkannt werden, um durch geschickte Wahl des Tragsystems für das Staffelgeschoß evtl. bisher nicht zur Lastabtragung herangezogene Wände zu aktivieren. Im vorliegenden Fall wurde aus dem Einfeldträger der Dachdecke (Holz) ein Zweifeldträger erzeugt durch Lastabtrag auf eine vom 2.OG bis KG durchgehende bisher im 2.OG nicht tragende Wand

8 Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen designed by S.V. Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing Beispiel der Ermittlung der anrechenbaren Kosten aus vorhandener Bausubstanz für den Tragwerksplaner nach der Bauteilmethode/Elementmethode Bestand KG-Nr.TextMenge/Einheit (siehe Anlage 3)Preis netto Preis gesamt gerundet in Holzbalkendecke über 1. OG71,2 m²54,00 x 0,72/1, , Innenwand d= 11,5 cm EG-1.OG 46,5 m²47,00 /1, , Stb.-Stürze und Unterzüge 1.OG + EG 55,45/lfdm180,00/1, , Stb.-Stützen KG-EG 43,05/lfdm140,00/1, , Stahlträger und Stützen im 1. OG 12,10/lfdm110,00/1, , Stahlbetondecke über EG122,4 m²86,00/1, , Einzelfundament6,45 m³210,00 x 0,76/1,16 900, Streifenfundament9,25 m³210,00 x 0,76/1, ,00 Summe30.510,00 Anlage 2 zur Abschlagszahlung Ermittlung der anrechenbaren Kosten aus vorhandener Bausubstanz Rohbau Literaturhinweis:BKI Baukosten 2002 Teil 2: Kostenkennwerte für Bauelemente

9

10

11 Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen designed by S.V. Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing Kubikmetermethode früher fast ausschließlich angewendet dabei wird der Bruttorauminhalt eines bestehenden Gebäudes mit einem Kostenkennwert mulipliziert um die Angemessenheit zu gewährleisten, wurden die so ermittelten Kosten mit einem mehr oder weniger vagen Abminderungsfaktor versehen Birgt erhebliches Streitpotential und ist nach dem BGH-Urteil eigentlich nicht mehr anwendbar Beispiel: Teilumbau eines Bettenhauses im Erdgeschoß in Radiologie und Neugestaltung Cafeteria -Architekt: ca m³ umbauter Raum, der im EG umgebaut wird x 75,00/m³ Anteil der mitverarbeiteten Bausubstanz = ,00 -Tragwerksplaner: ,00 x 0,55 = ,00 Abzug von 45% in Anlehnung an § 62 HOAI -Fachingenieur TGA ,00 x 0,30 = ,00 Abzug von 70% geschätzt

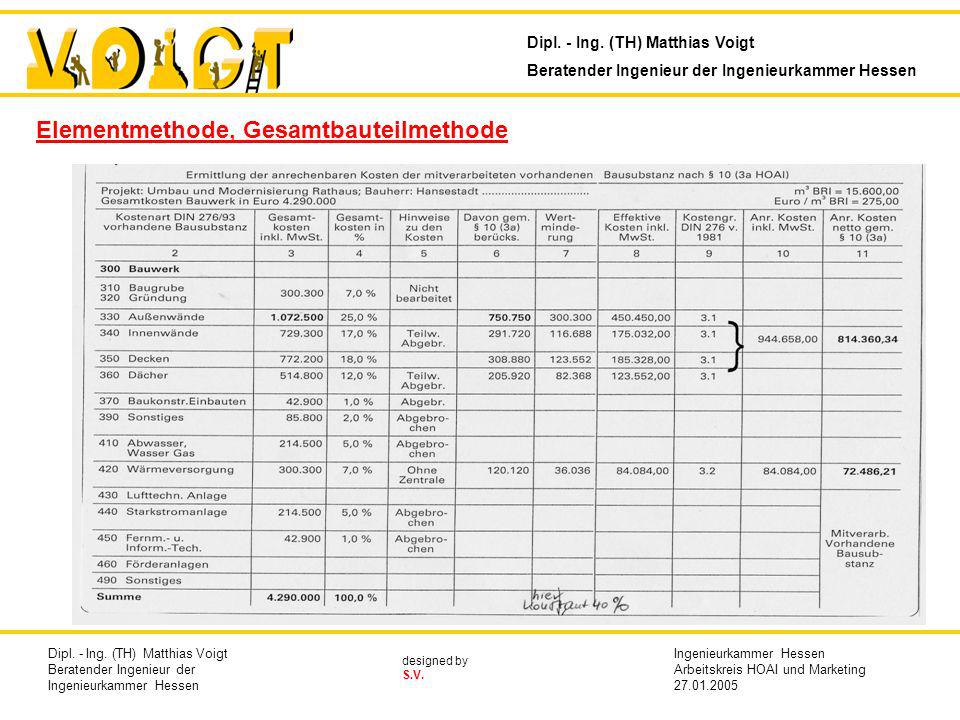

12 Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen designed by S.V. Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing Elementmethode, Gesamtbauteilmethode

13

14 Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen designed by S.V. Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing Vergleichswertmethode Anwendung vor allem bei einer Vollsanierung geboten, Elementmethode besonders auch bei Teil- sanierungen anzuwenden Grundlage sind die Kostenelemente der 3. Stufe nach DIN 276/93 Abminderung kann einzeln nach den Einzelelementen vorgenommen werden. 1. Schritt: Ermittlung der gesamten Herstellkosten (Neubaukosten) des vorhandenen Objekts auf Basis von Kostenkennwerten z.B. nach BKI oder anderen Baupreisindexdatenbanken z.B.BRI (m³) x Einheitspreis (/m³) = Preis 2. Schritt: Aufteilung der einzelnen Elemente der 3. Stufe Prozentpunkte z.B.KG 322Flachgründungen3% der Gesamtkosten

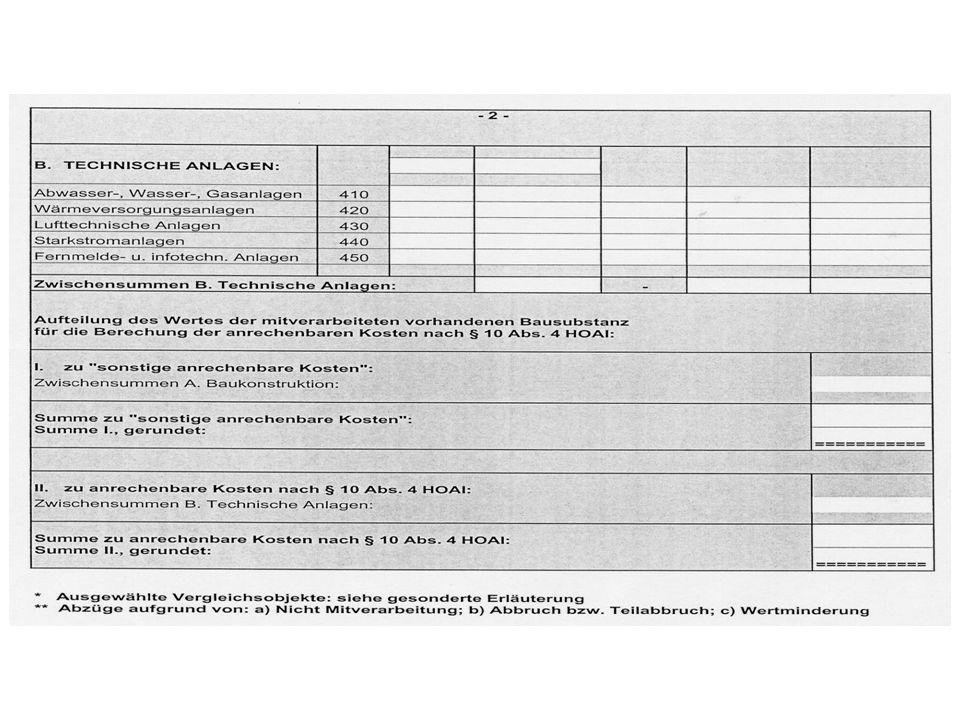

15 Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen designed by S.V. Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing Schritt: Abzüge für die einzelnen Kostenelemente ermitteln auf Grund von a.)Nicht-Mitverarbeitung b.)Abbruch bzw. Teilabbruch c.)Wertminderung Beispiel für KG 320 Gründung 320Gründungz.B.6% davon 322Flachgründung3% - nicht mitverarbeitet 0% 324Unterböden1% Bodenplatte - komplett mitverarbeitet 1% 325Beläge auf Bodenplatte1% - teilweise erneuert in folgenden Bereichen und insofern größtenteils nicht mitverarbeitet (Aufzählung der Bereiche) usw. Abzug 60% 0,4% 326Bauwerksabdichtungen1% - nicht mitverarbeitet 0% KG 320 Summe1,4% Formblätter von Seifert entwickelt

16

17

18

19

20

21

22

23

24

25 Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen Dipl. - Ing. (TH) Matthias Voigt Beratender Ingenieur der Ingenieurkammer Hessen designed by S.V. Ingenieurkammer Hessen Arbeitskreis HOAI und Marketing Literaturhinweise - Auswahl Enseleit/Osenbrück – HOAI Praxis Anrechenbare Kosten für Architekten und Tragwerksplaner 3. Auflage 1997 Bauverlag, Wiesbaden und Berlin Wirtschaftsdienst Architekten und Ingenieure – Sonderdruck 2004 – Bauen im Bestand IWW-Institut, Würzburg Locher/Koeble/Frik – Kommentar zur HOAI, 8. Auflage 2002 Werner Verlag Korbion, Mantscheff, Vygen – HOAI Kommentar, 6. Auflage 2004 Beck Verlag Nachträglich zum 10-jährigen Bestehen des § 10, Abs. (3a) Anrechenbare Kosten aus vorhandener Bausubstanz – zur Auslegung und Anwendung des § 10 Abs. 3a HOAI Seifert – Baurecht 4/99, MittBl. ARGE Baurecht 3/98
