1 1 © 2008 IO-Link Durchbruch in Sachen Kommunikation Der neue Standard in der unteren Feldebene der führenden Automatisierungshersteller

2 2 © 2008 IO-Link Durchbruch in Sachen Kommunikation Stand der Technik Information

3 3 © 2008 IO-Link Durchbruch in Sachen Kommunikation Stand der Technik Anforderungen an die Weiterentwicklung Beibehaltung der Punkt zu Punkt Verbindung Einfache Integration in etablierte Feldbussysteme Gute Abdeckung der Sensor / Aktor Funktionalitäten Gute Marktabdeckung / Herstellerauswahl Einfacher 3-Leiter Anschluss

4 4 © 2008 IO-Link Durchbruch in Sachen Kommunikation Stand der Technik Anforderungen an die Weiterentwicklung Reduzierung Bandbreite der Signalformen Kommunikation in die unterste Feldebene Kombinierte Übertragung Analog / Binärsignale Reduzierung der Verkabelungsaufwände Konsistente Parameter Datenhaltung

5 5 © 2008 IO-Link Durchbruch in Sachen Kommunikation Kommunikation bis zum Sensor / Aktor Information

6 6 © 2008 IO-Link Durchbruch in Sachen Kommunikation 5 gute Gründe für IO-Link Punkt zu Punkt Verbindung mit Standard Sensor-/Aktorkabel –Bestehende Verkabelungstopologien bleiben erhalten Durchgängige Kommunikation –Übertragung von Prozessdaten und Servicedaten zwischen Sensoren/Aktoren und der Steuerung Gemischter Betrieb möglich –Volle Kompatibilität zu Standard IO Feldbusneutralität –Nahtlose Integration in bestehende Netzwerke Universelle IO Schnittstelle –Reduzierung der Bandbreite der Signalformen

7 7 © 2008 IO-Link Durchbruch in Sachen Kommunikation Durchbruch in Sachen Kommunikation Funktionsweise PHYSICAL LAYER L- C/Q L+ Standard IO

8 8 © 2008 IO-Link Durchbruch in Sachen Kommunikation Prozess- daten Parameter Konfi- guration Diagnose Informationsfluss in einer Anlage

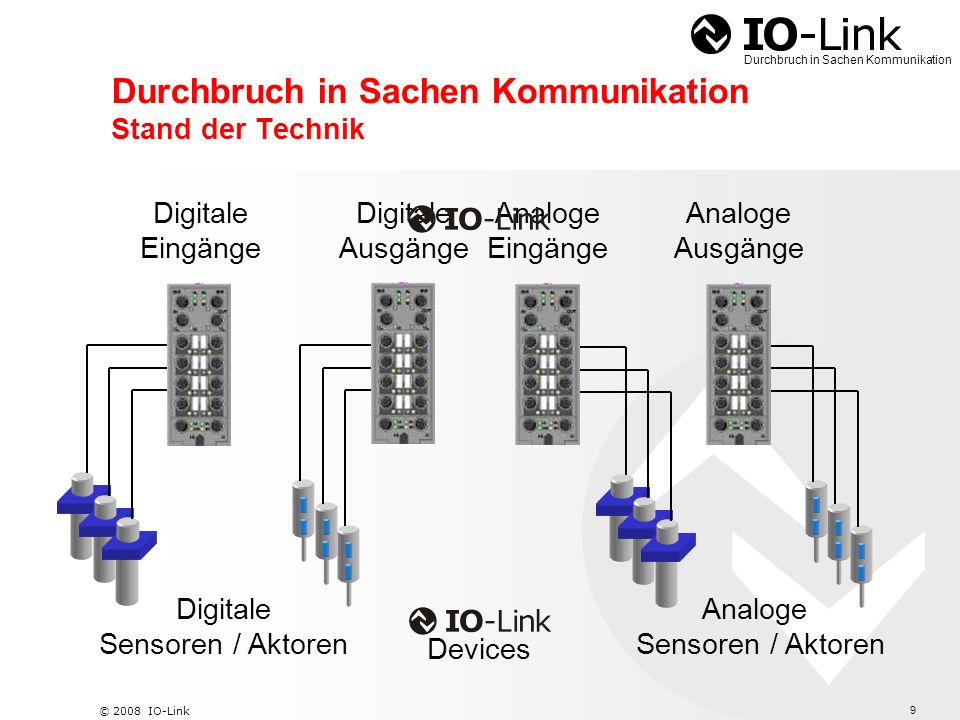

9 9 © 2008 IO-Link Durchbruch in Sachen Kommunikation Digitale Eingänge Analoge Eingänge Digitale Ausgänge Digitale Sensoren / Aktoren Analoge Sensoren / Aktoren Analoge Ausgänge Durchbruch in Sachen Kommunikation Stand der Technik Devices

10 10 © 2008 IO-Link Durchbruch in Sachen Kommunikation IO-Link Kombination von Funktionen Funktionseinheiten Ventil- / Zylinderkombinationen Multiparameter Sensoren

11 11 © 2008 IO-Link Durchbruch in Sachen Kommunikation Technische Eckpunkte Standard I/O Anschlusstechniken in Punkt zu Punkt Verbindung, ungeschirmt, 20m Leitungslänge Zyklische Prozessdatenübertragung in typ. 2 ms Paralleler Austausch der Servicedaten ohne Einfluss auf die Struktur und Äquidistanz der Prozessdaten Mischbetrieb mit standard Sensoren / Aktoren möglich Kommunikation durch 24 V Pulsmodulation, Standard UART Protokoll

12 12 © 2008 IO-Link Durchbruch in Sachen Kommunikation IO-Link Bessere Integration

13 13 © 2008 IO-Link Durchbruch in Sachen Kommunikation IO-Link Informationsfluss

14 14 © 2008 IO-Link Durchbruch in Sachen Kommunikation Feldbus Integration Nutzung der Standard Transportmechanismen etablierter Feldbusse / Sensor / Aktorbusse –DPV0, DPV1, PCP, … Einfache Integration in Engineering Systeme mittels Boardmittel –GSD, GSDML, FDCML,… Komfortable Nutzung auch komplexer Produktfeatures mittels toolbasiertem Engineering –FDT/DTM, TCI, …

15 15 © 2008 IO-Link Durchbruch in Sachen Kommunikation 5 gute Gründe für IO-Link Punkt zu Punkt Verbindung mit standard Sensor-/Aktorkabel –Bestehende Verkabelungstopologien bleiben erhalten Durchgängige Kommunikation –Übertragung von Prozessdaten und Servicedaten zwischen Sensoren/Aktoren und der Steuerung Gemischter Betrieb möglich –Volle Kompatibilität zu Standard IO Feldbusneutralität –Nahtlose Integration in bestehende Netzwerke Universelle IO Schnittstelle –Reduzierung der Bandbreite der Signalformen

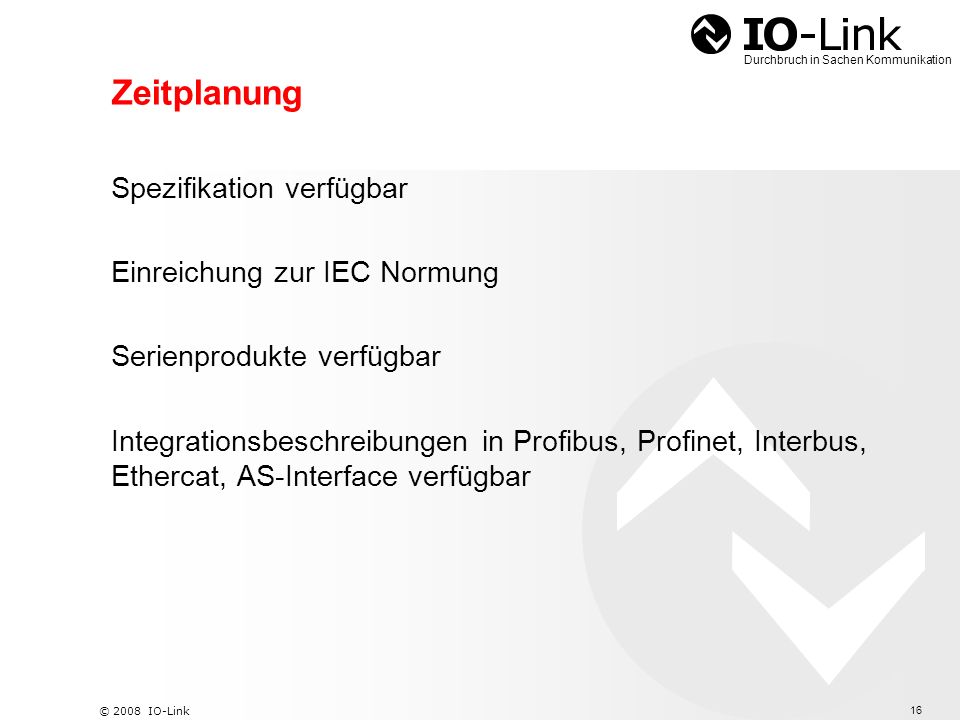

16 16 © 2008 IO-Link Durchbruch in Sachen Kommunikation Zeitplanung Spezifikation verfügbar Einreichung zur IEC Normung Serienprodukte verfügbar Integrationsbeschreibungen in Profibus, Profinet, Interbus, Ethercat, AS-Interface verfügbar

17 17 © 2008 IO-Link Durchbruch in Sachen Kommunikation Weitere Informationen …

18 18 © 2008 IO-Link Durchbruch in Sachen Kommunikation
