1 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 1 SIMATIC Panel PC IL 77 Industriefunktionalität bei höchster Performance zu einem attraktiven Preis SIMATIC HMI

2 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 2 SIMATIC Panel PC IL 77 SIMATIC Panel PC IL 77 in neuem Design Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

3 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 3 SIMATIC Panel PC IL 77 SIMATIC Panel PC IL 77 Highlights Höchste Performance durch State of the Art Technologie Flexibilität durch unterschiedliche robuste Frontvarianten und Erweiterbarkeit Industriefunktionalität Hohe Systemverfügbarkeit Investitionssicherheit... und dies alles zu einem attraktiven Preis Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

4 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 4 SIMATIC Panel PC IL 77 Höchste Performance durch State-of-the-Art Technologie Hochwertiges FSC-Motherboard mit leistungsstarkem Pentium4- Prozessor Frontseitig ist ein High-Speed USB 2.0 Anschluß herausgeführt für moderne Peripheriegeräte wie DVD-Brenner zur schnellen Datensicherung oder Tastatur/ Maus für den Serviceeinsatz. Schnelle Datenkommunikation über Gigabit Ethernet Schnittstelle Für speicherintensive Anwendungen kann der Arbeitsspeicher auf bis zu 2,5 GByte ausgebaut werden. Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

5 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 5 SIMATIC Panel PC IL 77 Flexibilität durch unterschiedliche, robuste Frontvarianten Für jede Anwendung eine passende Bedienfront: 12, 15 und 19 Touchvarianten 12 und 15 Tastenvarianten Die robuste Fronten besitzen ein modernes Industriedesign und sind mit einer Schutzart von IP 65 / NEMA4 optimal gegen Staub und Feuchtigkeit geschützt. Verwendung einer Mineralglasscheibe für: Hohen mechanischen Schutz gegen Drücke Schutz vor Kratzern Schutz gegen chemische Einflüsse Brilliante Industrie Displays sorgen für ein ermüdungsfreies Arbeiten und Verbesserung der Arbeitsqualität. Der Panel PC IL 77 ist einbaukompatibel zum Panel PC 670 / 870 Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

6 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 6 SIMATIC Panel PC IL 77 Flexibilität durch Erweiterbarkeit 3 freie PCI-Steckplätze (lang) mit Kartenniederhalter, 2 davon können im non-shared interrupt Mode betrieben werden Vielseitige Konfigurations- möglichkeiten wie Prozessor- und Speicherausbau, Laufwerks- und Betriebssystemauswahl Rückseitig stehen weitere 4 * USB 2.0 Schnittstellen, sowie eine serielle und eine parallele Schnittstelle für zusätzliche Peripheriegeräte zur Verfügung Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

7 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 7 SIMATIC Panel PC IL 77 Industriefunktionalität Ganzmetall-Gehäuse für hohe mechanische Robustheit und EMV-Verträglichkeit spezielle Kartenniederhalter für sicheren Betrieb der Erweiterungskarten Maximale Umgebungstemperatur 45°C Industrielle Vibrations- / Schock- festigkeit von bis zu 0,25g / 1g Weltweiter Einsatz CE- Kennzeichnung Industrie cULus zertifiziert * C-TICK * GOST-R * * ab Q1/2005 Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

8 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 8 SIMATIC Panel PC IL 77 Hohe Systemverfügbarkeit Effiziente Eigendiagnose wie Integrierte Überwachungs- funktionen (Temp. / Lüfter) Lösungen zur Datensicherung (Präventive Datensicherung über SIMATIC PC/PG Image & Partition Creator) Servicefreundlicher Aufbau (Modifikation/Service) Verwendung von hochwertigen Komponenten ausgelegt für 24 h Dauerbetrieb Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

9 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 9 SIMATIC Panel PC IL 77 Investitionssicherheit Mit der CE-Zertifizierung für den Industriebereich spart sich der Anwender aufwändige Prüfungen zur Qualitätssicherung Hochwertige, robuste Industriefronten mit einer MTBF der Hintergrund-Beleuchtung von h sorgen für eine gleichbleibende Helligkeit über Jahre hinweg 2 Jahre Imagekompatibilität nach Liefereinsatz Gesicherte Ersatzteilverfügbarkeit von 3 Jahren nach Abkündigung Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

10 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 10 SIMATIC Panel PC IL 77 Frontvarianten 12 Touch Tasten Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

11 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 11 SIMATIC Panel PC IL 77 TFT-Industrie-Display Front in Schutzart IP65 Touchscreen Analog resistiv Bedienung über virtuelle Tastatur Für jede Windows Applikation Erweiterter Ablesewinkel Lange Lebensdauer Intuitiv bedienbar Einsatz in rauer Industrie-Umgebung Bedienelemente Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

12 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 12 SIMATIC Panel PC IL 77 2 * PS/2 4 * USB 2.0 LPT1 LAN Schnittstellen Audio In/Out, Mikrofon In, COM VGA Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

13 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 13 SIMATIC Panel PC IL 77 SIMATIC Panel PC IL 77 Technische Daten Basisdaten Frontpanels 12,1 TFT Touch (Auflösung 800 x 600 Pixel) 15,1 TFT Touch (Auflösung 1024 x 768 Pixel) 12 und 15 Tasten in Vorbereitung (LE 2.Quartal 05) 19 Touch in Vorbereitung (LE 1. Quartal 05) IP65 / NEMA4 Schutzart frontseitig 1 x USB-Anschluss frontseitig (USB 2.0) Hintergrundbeleuchtung MTBF: Typisch h (bei 24 h Dauerbetrieb, temperaturabhängig) Prozessor Intel Pentium 4 2,4 GHz, 533 MHz FSB, 512 Kbyte Second Level Cache Intel Celeron 2,0 GHz, 400 MHz FSB, 128 Kbyte Second Level Cache Hauptspeicher ab 256 MByte bis 512 MByte DDR SDRAM erweiterbar bis 2,5 GByte Freie Steckplätze für Erweiterungen PCI: 2 x (lang bis 255mm) 1 x (lang bis 288mm; z.B. für WinAC Slot) Technische Änderungen/Verbesserungen vorbehalten. Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

14 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 14 SIMATIC Panel PC IL 77 SIMATIC Panel PC IL 77 Technische Daten Basisdaten Grafik Leistungsfähige, integrierte AGP Onboard-Grafik (UMA) Betriebssystem Ohne Windows 2000 Professional MUI 1) Windows XP Professional MUI 1) StromversorgungAC: 110/230 V, 50/60 Hz, Auto-Range Technische Änderungen/Verbesserungen vorbehalten. 1) MUI (Multi language User Interface); 9-sprachig: D/E/F/I/SP/ CHN traditional/CHN simplified/Koreanisch/Japanisch 400 x 310 (7 HE) 483 x 310 (19 7 HE) 368 x 290 x x 290 x 155 Einbaumaße ohne CD-ROM (B x H x T in mm) ca. 13 kg ca. 15 kg Gewicht Zulassungen IEC 60950, UL, CSA Sicherheitsbestimmungen CE, UL 508 C-UL US Listed*, C-TICK*, GOST-R* Zulassungen Maße und Gewichte 12 Touch 15 Touch Bedieneinheit (BxH) in mm 6AG AG MLFB-Rumpf * ab Q1/2005 Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

15 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 15 SIMATIC Panel PC IL 77 SIMATIC Panel PC IL 77 und IL 70 Kompatibilität und Kontinuität Steckplätze 3 x PCI, lang Betriebssysteme ohne Nicht image- kompatibel ! Schnittstellen 1 x COM, 1 x LPT 1 Laufwerke CD-ROM optional Abmaße, Einbaumaße PC IL70PC IL77 NE U 2 x USB 1 x Ethernet (10/100) 2 x PS2 WinNT Win2000 Prof. MUI WinXP Prof. MUI Diskettenlaufwerk wie PC670 extern Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

16 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 16 SIMATIC Panel PC IL 77 PC IL70PC IL77 P4 2.4 GHz Celeron 2.0 GHz P4 2.4 GHz Celeron 2.0 GHz Prozessor WinNT/Win2000/XP/ohneWin2000/XP/ohne Betriebssysteme 221 mm163 mm Einbautiefe 3*PCI lang Erweiterungsslots NEU 12-Gerät: 367x305 (in mm) 15-Gerät: 425x349 (in mm) wie bei PC670 Einbauausschnitt IL70 DesignNEU Design Touch: 12 / 15 Tasten: keine Touch: 12 / 15 / 19 Tasten: 12 / 15 Bedienfronten integriert Optional über externes USB Laufwerk Floppylaufwerk 1 Jahr2 Jahre Imagekompatibilität SIMATIC Panel PC IL 77 und IL 70 Technischer Vergleich 3 Jahre Ersatzteilverfügbark. Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

17 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 17 SIMATIC Panel PC IL 77 SIMATIC Panel PC IL 77 und IL 70 Roadmap 2005 Q3Q4Q Q2 IL 70 Q3... IL 77 Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

18 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 18 SIMATIC Panel PC IL 77 SIMATIC Panel PC Online-Konfigurator Der SIMATIC PC Online-Konfigurator ist der einfachste und schnellste Weg zu Ihrem Wunschsystem - online und rund um die Uhr. Ihre Vorteile im Überblick Vollständige, transparente aktuelle Produktübersicht SIMATIC PC EinfachsteAuswahl und Konfiguation Konfigurationsfehler ausgeschlossen Alle Optionen auf einen Blick Verfügbarkeitsprüfung und Terminierung online Leichtes Bestellen via Mall Status Ihres Auftrages - jederzeit Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

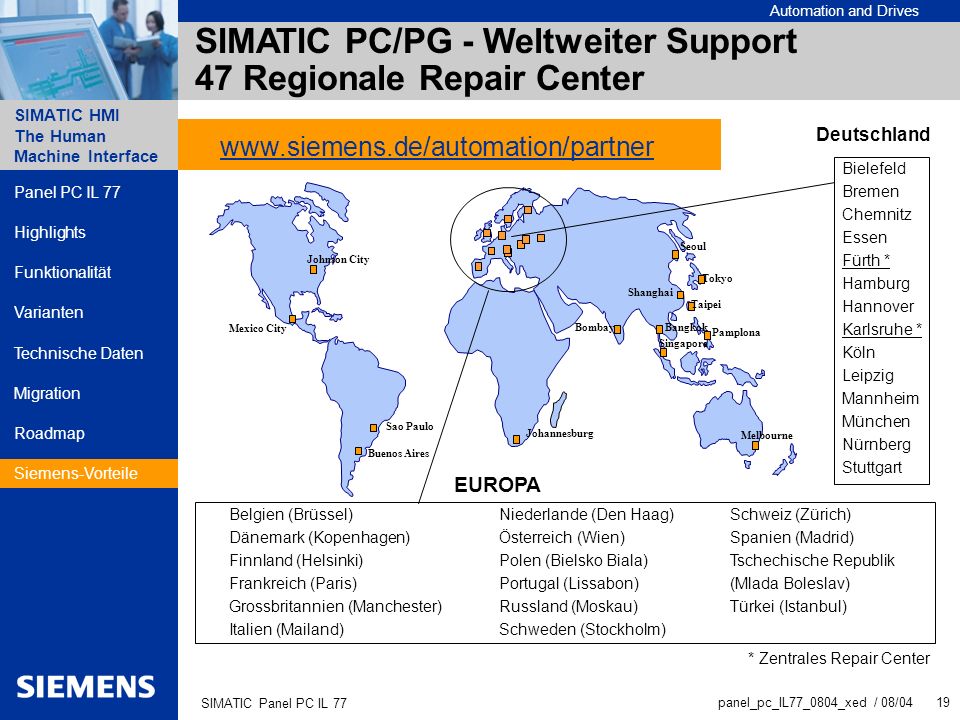

19 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 19 SIMATIC Panel PC IL 77 Deutschland Mexico City Sao Paulo Johannesburg Melbourne Singapore Bombay Tokyo Seoul Johnson City Buenos Aires Bangkok Taipei Shanghai Pamplona SIMATIC PC/PG - Weltweiter Support 47 Regionale Repair Center Belgien (Brüssel) Dänemark (Kopenhagen) Finnland (Helsinki) Frankreich (Paris) Grossbritannien (Manchester) Italien (Mailand) Niederlande (Den Haag) Österreich (Wien) Polen (Bielsko Biala) Portugal (Lissabon) Russland (Moskau) Schweden (Stockholm) Schweiz (Zürich) Spanien (Madrid) Tschechische Republik (Mlada Boleslav) Türkei (Istanbul) EUROPA Bielefeld Bremen Chemnitz Essen Fürth * Hamburg Hannover Karlsruhe * Köln Leipzig Mannheim München Nürnberg Stuttgart * Zentrales Repair Center Panel PC IL 77 Funktionalität Varianten Migration Roadmap Highlights Siemens-Vorteile Technische Daten

20 Automation and Drives SIMATIC HMI The Human Machine Interface panel_pc_IL77_0804_xed / 08/04 20 SIMATIC Panel PC IL 77 SIMATIC HMI SIMATIC Panel PC
