1 SIMATIC PCS 7 Industry Library
SIMATIC PCS 7 – performance you trust

2 SIMATIC PCS 7 Industry Library
Einführung und Positionierung Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur

3 SIMATIC PCS 7 Industry Library Einführung
Einführung und Positionierung Motivation für eine Industry Library Kern der SIMATIC PCS 7 Industry Library (IL) fasst Funktionen mehrerer, bereits bewährter Branchen-Bibliotheken zusammen, wie z.B.: SIMATIC Water Library (SWL), HVAC Library für PCS 7 Die Funktionen der IL entsprechen in Design und Philosophie der akzeptierten SIMATIC PCS 7 Advanced Process Library (APL) Gezieltes Einbringen von branchenspezifischen Erweiterungen in eine Gesamt-PCS 7-Lösung Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur Vorteile: Ermöglicht harmonische Gesamtlösungen der leittechnischen Aufgabenstellung Optimale Bedienung des gesamten Prozesses durch Vermeiden von Bedienfehlern Anzahl der vom Anwender erstellten Funktionen wird reduziert  Kosteneinsparung über Life Cycle Synergie-Effekte bzgl. Training und Know-How-Transfer

4 SIMATIC PCS 7 Industry Library Positionierung
Einführung und Positionierung APL - die (!) Standard Bibliothek in SIMATIC PCS PCS 7 Standard Bibliothek für alle Industrien - Technologische Funktionsbausteine - Kanalbausteine - Bausteinsymbole & Faceplates - Standard Drive Integration - APC in APL Look & Feel - APL Operator Guide IL – die (!) Industrie spez. Erweiterung für PCS 7 - PCS 7 Industry spezifische Bausteine - Zusammenfassung bewährter Bibliotheken (Wasser, HVAC) - Bausteinsymbole & Faceplates im APL Look & Feel - S7 Package Unit Integration - Panel Anbindung an PCS 7 und S7 Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur Vorteile: Abrundung des Bibliothek-Angebotes um Industrie spezifische Funktionalitäten PCS 7 Bibliotheken mit Standard Service & Support und gleichartigem Look & Feel.

5 SIMATIC PCS 7 Industry Library Zusammenfassung
Einführung und Positionierung PCS 7 Industry Library V8.0 Integration von Panels Industry Library für PCS 7 Industry Library für S7 Integration von S7-Steuerungen Panel Integration für Standard PCS 7 APL V8.0 Bausteine Mehrwarten-Konzept für PCS 7 und Panel Bausteine für Heizung / Klima / Lüftung (HVAC) Sollwert-Schalter mit einer variabler Anzahl von Interpolations- Punkten Zeitschaltuhr mit 8 Schaltpunkten Aggregate / Unit Schalter für bis zu 16 Units Polygon für 8 Schaltpunkten mit Faceplate Kommunikation zw. redundanten und nicht-redundanten Controller und zu S7-300 Komplette Bibliothek technologischer Bausteine für S7 incl. Symbole & Faceplates in APL Look & Feel Panel Integration für “IL für S7” passend zu den technologischen Bausteinen Aggregate / Unit Umschalter Bausteine für Heizung / Klima / Lüftung (HVAC) Kommunikation mit Package Units (Black-Box) Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur

6 SIMATIC PCS 7 Industry Library Zusammenfassung
Einführung und Positionierung Hauptfunktionen: Einfache Integration von Package Units S7 300 (in CFC Engineering) Visualisierung v. Package Units  PCS 7 OS IL S7: APL Look&Feel mit optim. Ressourcen PCS 7 HVAC Funktionalitäten Zusätzliche technologische Bausteine (Aggregate-Umschalter, Polygonzug  8 Stütz- punkten, Schaltuhr  8 Zeitintervalle, Sollwert-geber) Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur Beispiele für zusätzliche technologische Bausteine Vorteile: Steigerung des Integrationsgrades der Anlage Gleiches Look & Feel in gesamter Anlage d.h. besseres Handling, weniger Bedienfehlern

7 SIMATIC PCS 7 Industry Library
Einführung und Positionierung Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur

8 SIMATIC PCS 7 Industry Library – IL für PCS 7 Panel Blocks Einführung
Einführung und Positionierung Integration von Panels in SIMATIC PCS 7 Panels als Vor-Ort-Bedien-Mittel in der Anlage Nutzung von WinCC flexible Geräten  Mindest-Anforderungen: Auflösung: größer 10"  800 x 600 Pixel Anschluss: über PCS 7 Anlagenbus per Industrial Ethernet Einbindung in PCS 7 Systemverhalten Melde-Verhalten Quittier-Verhalten SIEMENS SIMATIC MULTI PANEL TOUCH Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur Vorteile: flexiblere Prozessführung durch Vor-Ort-Bedienung gleichartiges Look & Feel Vor-Ort und in der zentralen Warte  Easy-to-Use, hilft Bedienfehler vermeiden Synergien bei Training, Know-How-Transfer für Touch Bedienung optimierte Faceplates

9 Vor-Ort B&B von PCS 7 auf Touch Panel
SIMATIC PCS 7 Industry Library – IL für PCS 7 Panel Blocks Sortiment der Bildbausteine Einführung und Positionierung Bibliothek unterstützter Symbole & Bildbausteine Panel blocks PCS 7 APL blocks PMonAnL  MonAnL PMonDi08  MonDi08 PMonDiL  MonDiL PMotL  MotL PMotRevL  MotRevL PMotSpdL  MotSpdL PMotSpdCL  MotSpdCL POpAnL  OpAnL POpD  OPDi01 & OpTrig PPIDL  PIDConL & PIDStepL PVlvL  VlvL PVlvMotL  VlvMotL Panel blocks PCS 7 IL blocks PMonAn08  MonAn08 PMonAnDi  MonAnDi PUSt  USt PCalcWatP  CalcWatP PHxFct  HxFct POptiOT  OptiOT PCS 7 APL Faceplates PCS 7 Operator Station Integration von Panels Vor-Ort B&B von PCS 7 auf Touch Panel Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur AS-41x Touch Panel (WinCC flexible) PCS 7 APL Blocks PCS 7 APL Faceplates IL PCS 7 Panel Blocks PCS 7

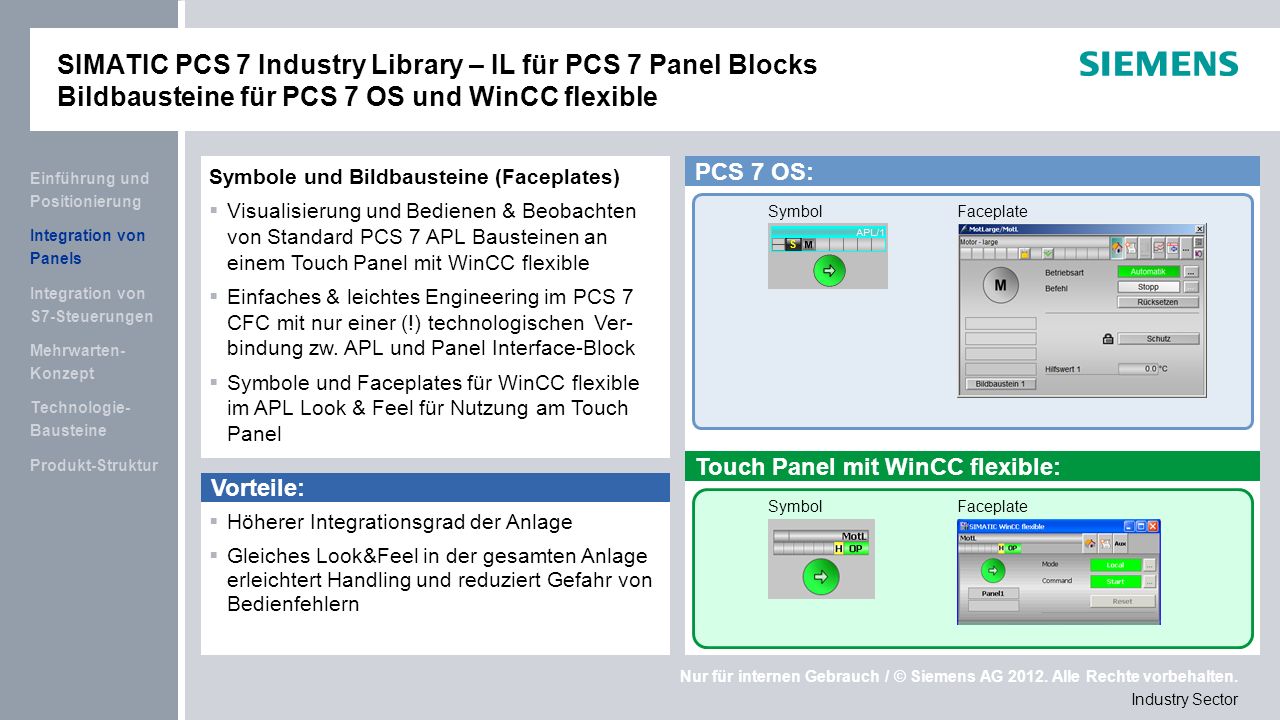

10 SIMATIC PCS 7 Industry Library – IL für PCS 7 Panel Blocks Bildbausteine für PCS 7 OS und WinCC flexible Einführung und Positionierung Symbole und Bildbausteine (Faceplates) Visualisierung und Bedienen & Beobachten von Standard PCS 7 APL Bausteinen an einem Touch Panel mit WinCC flexible Einfaches & leichtes Engineering im PCS 7 CFC mit nur einer (!) technologischen Ver-bindung zw. APL und Panel Interface-Block Symbole und Faceplates für WinCC flexible im APL Look & Feel für Nutzung am Touch Panel PCS 7 OS: Symbol Faceplate Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur Touch Panel mit WinCC flexible: Vorteile: Symbol Faceplate Höherer Integrationsgrad der Anlage Gleiches Look&Feel in der gesamten Anlage erleichtert Handling und reduziert Gefahr von Bedienfehlern

11 SIMATIC PCS 7 Industry Library
Einführung und Positionierung Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur

12 SIMATIC PCS 7 Industry Library – S7 Funktions-Bausteine für S7
Einführung und Positionierung Merkmale der technologischen Bausteine für S7-Steuerungen Technologisches Engineering mit vorgefertigten Funktions- Bausteinen (vergleichbar PCS 7) Integration in PCS 7 bzgl. Bedienen & Beobachten über vorgefertigte Symbole, Faceplates (wie PCS 7) Grafisches Projektierung mit CFC Editor (wie PCS 7) Leittechnik-Funktionalität - auch für S7-300 bzgl. Zeitstempelung, Alarmierung, Quittierung an der Quelle Anwendungen der technologischen Bausteine für S7-Steuerungen Projektierung von S7-300 Steuerungen für kleinere Nebenanlagen Projektierung von Package Units zur Integration in PCS 7 Anlagen Projektierung von Remote Terminal Units (RTUs) in Fernwirk-Anwendungen mit PCS 7 TeleControl PCS 7 Eng. Station PCS 7 Operator Station Integration von Panels CFC für S7 Integration von S7-Steuerungen Mehrwarten-Konzept S7-400 S7-300 Technologie-Bausteine Industry Lib für S7   A Produkt-Struktur Vorteile: PCS 7 konforme Projektierung  leichteres Engineering, Zeit- und Kosten-Ersparnis Gleichartiges Look & Feel wie PCS 7 APL  Easy-to-Use, Vermeidung von Bedienfehlern PCS 7-S7 Bibliothek mit Standard Service & Support

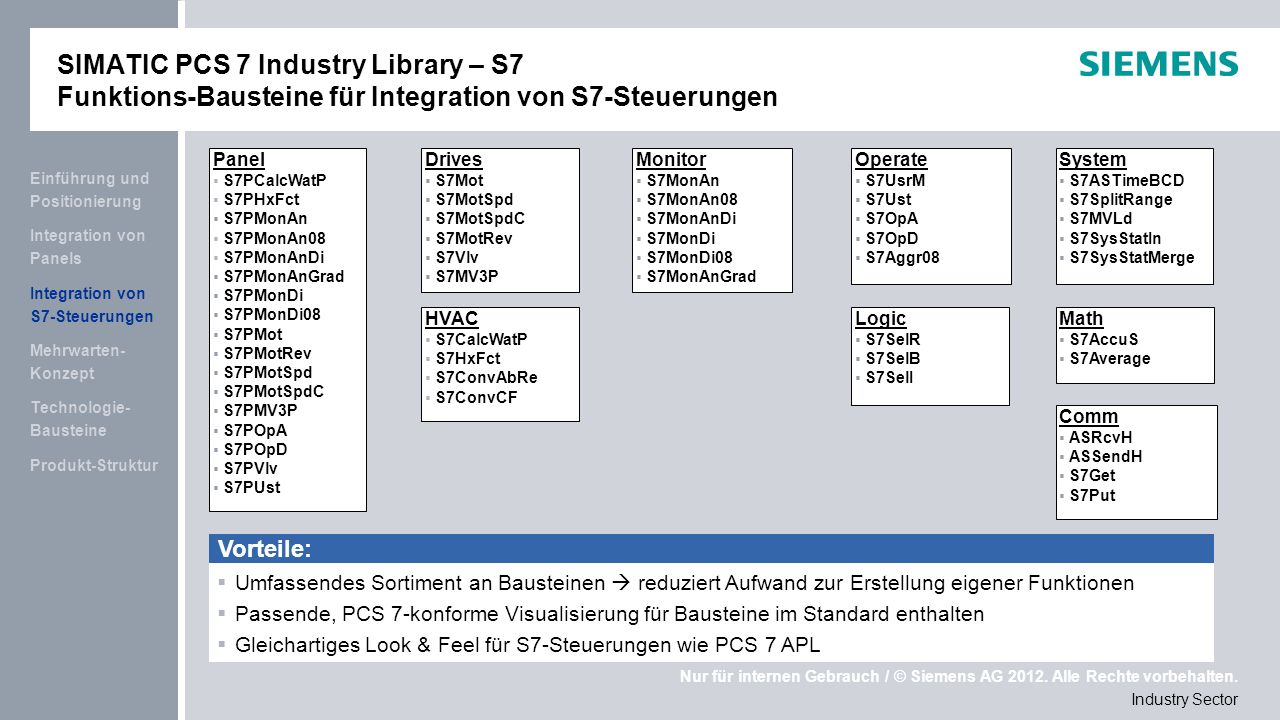

13 SIMATIC PCS 7 Industry Library – S7 Funktions-Bausteine für Integration von S7-Steuerungen
Panel S7PCalcWatP S7PHxFct S7PMonAn S7PMonAn08 S7PMonAnDi S7PMonAnGrad S7PMonDi S7PMonDi08 S7PMot S7PMotRev S7PMotSpd S7PMotSpdC S7PMV3P S7POpA S7POpD S7PVlv S7PUst Drives S7Mot S7MotSpd S7MotSpdC S7MotRev S7Vlv S7MV3P Monitor S7MonAn S7MonAn08 S7MonAnDi S7MonDi S7MonDi08 S7MonAnGrad Operate S7UsrM S7Ust S7OpA S7OpD S7Aggr08 System S7ASTimeBCD S7SplitRange S7MVLd S7SysStatIn S7SysStatMerge Einführung und Positionierung Integration von Panels Integration von S7-Steuerungen HVAC S7CalcWatP S7HxFct S7ConvAbRe S7ConvCF Logic S7SelR S7SelB S7SelI Math S7AccuS S7Average Mehrwarten-Konzept Technologie-Bausteine Comm ASRcvH ASSendH S7Get S7Put Produkt-Struktur Vorteile: Umfassendes Sortiment an Bausteinen  reduziert Aufwand zur Erstellung eigener Funktionen Passende, PCS 7-konforme Visualisierung für Bausteine im Standard enthalten Gleichartiges Look & Feel für S7-Steuerungen wie PCS 7 APL

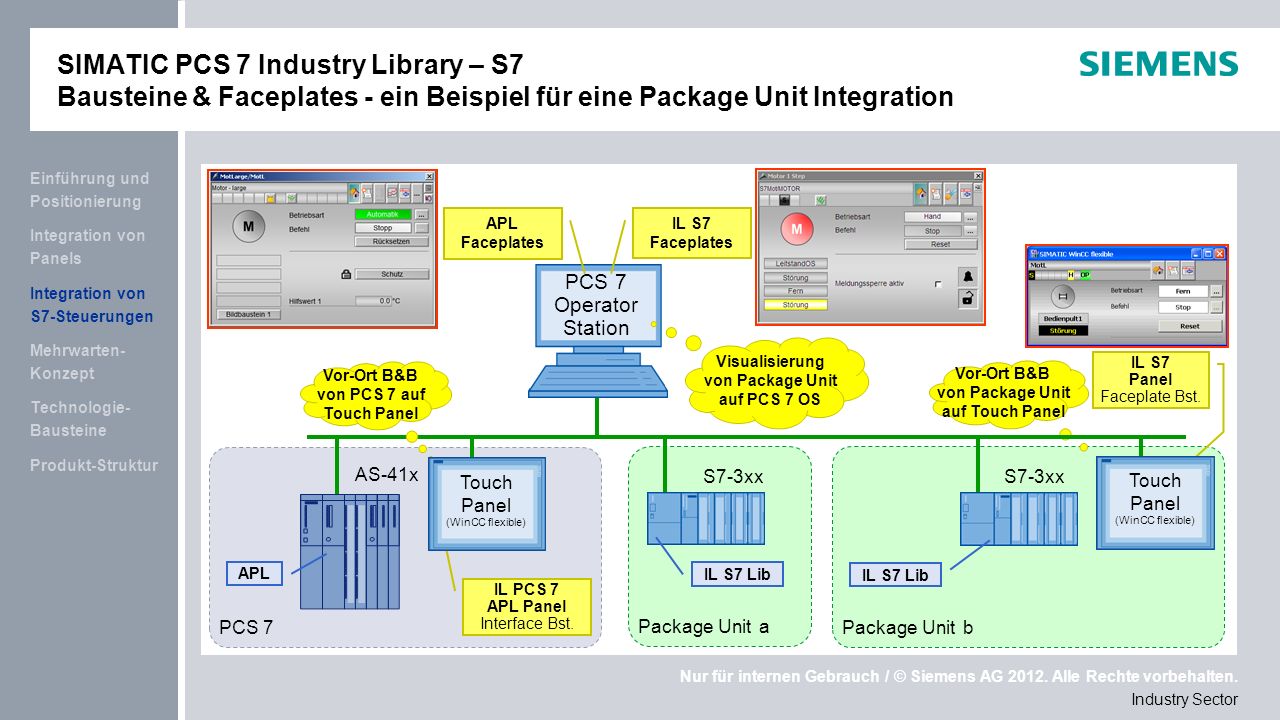

14 SIMATIC PCS 7 Industry Library – S7 Bausteine & Faceplates - ein Beispiel für eine Package Unit Integration Einführung und Positionierung APL Faceplates APL Visualisierung von Package Unit auf PCS 7 OS IL S7 Lib S7-3xx Package Unit a IL S7 Faceplates Integration von Panels IL S7 Lib Vor-Ort B&B von Package Unit auf Touch Panel S7-3xx Package Unit b IL S7 Panel Faceplate Bst. Touch Panel (WinCC flexible) PCS 7 Operator Station Integration von S7-Steuerungen Mehrwarten-Konzept Vor-Ort B&B von PCS 7 auf Touch Panel IL PCS 7 APL Panel Interface Bst. Touch Panel (WinCC flexible) Technologie-Bausteine Produkt-Struktur AS-41x PCS 7

15 SIMATIC PCS 7 Industry Library
Einführung und Positionierung Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur

16 SIMATIC PCS 7 Industry Library Einführung Mehrwarten-Konzepte
Spezielle Anforderungen bzgl. hierarchischer Strukturen typisch für weitläufig verteilte Anlagen Wasserwirtschaft (z.B. Wasser, Abwasser, Bewässerung) Öl & Gas (z.B. Öl- / Gas-Netze, verteilte Gas-Speicher) Hierarchie-Struktur über mehrere Ebenen (z.B. Wasser) Gebietszentrale Bezirkszentralen lokale Wasserwerke Vorort- und Aggregat-Bedienung Flexible Anlagenkontrolle rund um die Uhr – kontinuierl. Überwachung aller Ebenen lokale Wasserwerke in der Nacht nicht besetzt Kontrolle durch entsprechendes Personal z.B. in Bezirkszentralen Lösung  Mehrwarten-Konzept Geordnete Übernahme der Anlagenkontrolle über Bedienplätze einer anderen Ebene Lösung der Bedienkonflikte  Berücksichtigung der Bedienhoheit d.h. klare Zuordnung der Zuständigkeit Einführung und Positionierung Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur  Mehrwarten-Strukturen - ein wichtiges Konzept für den wirtschaftlichen und effizienten Betrieb von Anlagen mit stark hierarchischen Ausprägungen (z.B. in der Wasserwirtschaft, im Bereich Öl & Gas).

17 SIMATIC PCS 7 Industry Library Typische Szenarien bei Mehrwarten-Strukturen
Gebietszentrale (1. Ebene) Überwachung der Bezirkszentralen immer, rund um die Uhr besetzt Bezirkszentrale (2. Ebene) Überwachung lokaler Wasserwerke wochentags immer besetzt lokale Wasserwerke Hauptleitstand zum Fahren der Anlage tagsüber besetzt Vorort-Bedienung lokaler Bedienplatz für eine Teilanlage hauptsächlich für Wartungsarbeiten Aggregat-Bedienung höchste Bedien-Priorität Einführung und Positionierung Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur Typische Szenarien lokales Wasserwerk ist nachts nicht besetzt  Anlage wird in dieser Zeit von Bezirkszentrale überwacht und gefahren Bei Wartungsarbeiten hat Vorort-Bedienung 1. Priorität  dann keine Bedienberechtigung für höhere Ebenen An Sonn- / Feiertagen sind Wasserwerke & Bezirkszentralen unbesetzt  Anlagen von Gebietszentrale überwacht  Über das Mehrwarten-Konzept können typische Szenarien z.B. in der Wasserversorgung optimal abgedeckt werden.

18 SIMATIC PCS 7 Industry Library Mehrwarten-Konzepte
Einführung und Positionierung Mehrwarten-Konzept Durchgängiges Mehrwarten-Konzept für PCS 7 OS + WinCC flexible Basis: PCS 7 APL + PCS 7 IL Bausteine Bis zu 4 Warten für eine Anlage (4 Hierarchie-Ebenen) Integrierte, durchgängige Verwaltung der Benutzer-Rechte Schlüsselschalter mit höchster Priorität Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur Vorteile: Höherer Integrationsgrad der Anlage Gleiches Look&Feel in gesamten Anlage  erleichtert Handling und reduziert Gefahr von Bedienfehlern Flexibilität bzgl. Wartenbesetzung

19 Beschriftungen projektspezifisch frei wählbar
SIMATIC PCS 7 Industry Library Mehrwarten-Konzepte – Benutzer-Verwaltung Einführung und Positionierung Benutzer-Verwaltung Integrierte, durchgängige Verwaltung der Benutzer-Rechte über alle Ebenen Exklusive Zuordnung auf bestimmter Benutzer Unterstützung der typischen Use Cases: - Vorort Aggregat-Bedienung (höchste Prio Vorort) - Service- & Wartungsarbeiten (höchste Prio Vorort) - Prozessführung in lokaler Warte (Standard-Fall) - Prozessüberwachung in übergeordneten Warten User Manager für S7 Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Beschriftungen projektspezifisch frei wählbar Technologie-Bausteine Produkt-Struktur Vorteile: Durchgängige Benutzer-Verwaltung von den Vorort-Bedienplätzen bis zur zentralen Warte Sicherheit für Service- & Wartungs-Mannschaft durch exklusive Zuordnung User Manager für PCS 7

20 SIMATIC PCS 7 Industry Library
Einführung und Positionierung Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur

21 SIMATIC PCS 7 Industry Library Überblick Technologie-Bausteine
Einführung und Positionierung Technologie-Bausteine Aggregate-Umschalter Analogwert-Überwachung mit 8 Grenzen Analoge Überwachung mit binären Grenzen Schaltuhr mit bis zu 8 Zeitintervallen Sollwert-Vorgabe Heizung / Klima / Lüftung (HVAC) Polygonzug mit bis zu 8 Stützpunkten Kommunikation Standard  H-Controller Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur Vorteile: Ergänzung um spezifische, technologische Funktionen gemäß dem APL Standard Gleiches Look & Feel in gesamter Anlage erleichtert Handling und reduziert Gefahr von Bedienfehlern Homogene Integration in eine PCS 7 Lösung

22 SIMATIC PCS 7 Industry Library – IL für PCS 7 Aggregate-Umschalter “Aggr16”/”Aggr08”
Einführung und Positionierung Funktionen: Zwei Varianten für max. 8 und max. 16 Units Überwacht konstante Anzahl von Units im laufenden Betrieb Umschalt-Verhalten: Abhängig von Betriebsstunden zum Aggregat mit den wenigsten Umschaltung zur nächsten verfügbaren Unit Umschaltung mit Zeitinterval Verzögerungszeiten zum Ein- oder Ausschalten von Units sind möglich Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur

23 SIMATIC PCS 7 Industry Library – IL für PCS 7 Analog Monitoring
Einführung und Positionierung Funktionen: Analogwert-Überwachung mit 8 Grenzwerten 8 frei konfigurierbare Grenzwerte Verhalten der Grenzwerte (z.B. high oder low Grenzwert) ist frei konfigurierbar Analoge Messwertüberwachung mit binären Grenzen Über- bzw. Unterschreiten eines analogen Grenzwertes Auslösen eines binären Grenzwertes Integration von Panels Integration von S7-Steuerungen Analoge Messwertüberwachung mit binären Grenzen Die Analogwertüberwachung mit binären Grenzen wird z.B. für die Überwachung von Behältern eingesetzt. Hier kann die Überwachung anhand eines Analogwertes erfolgen und zusätzlich über Binärschalter am Tank. Das hat den Vorteil, dass bei einem Ausfall des Sensors und folglich dem Einfrieren des Messwertes die Grenzwerte durch die binären Füllstandssensoren am Tank überwacht werden. Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur

24 SIMATIC PCS 7 Industry Library – IL für PCS 7 Zeitschaltuhr “TimeSwitch”
Einführung und Positionierung Funktionen: Zeitschaltuhr (Timer) mit 8 Schaltpunkten Wochentag - granulare Planung der Schalt-Zeitpunkte Schaltzeit konfigurierbar zwischen 00:00:00 und 23:59:59 Uhr EIN- und AUS-Signale werden über getrennte Ausgänge getriggert Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur

25 SIMATIC PCS 7 Industry Library – IL für PCS 7 Sollwertgeber „SPCurve“
Einführung und Positionierung Funktionen: Sollwertgeber mit variabler Anzahl von Sollwertpunkten entlang einer Kurve Vorgabe der Werte Von der OS aus dem Faceplate *.csv Im- und Export via Faceplate Im Engineering (CFC) Werte zwischen Sollwerten können wie folgt interpretiert werden: Lineare Kurve Treppen Kurve Der Baustein kann von Hand oder einer Automatik gesteuert werden. Integration von Panels Integration von S7-Steuerungen Der Unterscheid zwischen „dedicated“ und „absolut“ ist, dass ein ebstimmter Zeitpunkt morgen früh um 6 ist. Ein absoluter wäre in 6 Stunden. Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur

26 SIMATIC PCS 7 Industry Library – IL für PCS 7 HVAC (Heating, Ventilating and Air Conditioning)
Einführung und Positionierung Funktionen: CalcWatP OptiOT CalcWatP Berechnung der thermischen Leistung und abgegebenen Energie HxFct Berechnung der Enthalpie, der absoluten Feuchte und der Sättigungsfeuchte nach Molier OptiOT Optimierung der Nutzungszeit in Abhängigkeit der Außentemperatur ConvAbRe Konvertierung der Luftfeuchte von absolute nach relative oder von relative nach absolute ConvCF Konvertierung der Temperatureinheit von °C nach °F oder von °F nach °C Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine HxFct Produkt-Struktur

27 SIMATIC PCS 7 Industry Library – IL für PCS 7 Polygon mit bis zu 8 Stützstellen
Funktionen: Polygonzug mit bis zu 8 Stützpunkten Der Baustein nutzt den PCS 7 APL Baustein „Polygon“ Vorgabe der Stützpunkte über Faceplate oder über Verschaltung .

28 SIMATIC PCS 7 Industry Library – IL für PCS 7 Kommunikation
Einführung und Positionierung Funktionen: Kommunikation zw. redundanten und nicht-redundanten Controller Übertragung der Parameter zusammen mit Signalstatus Überwachung der Kommunikation auf beiden Seiten der Verbindung inklusive Meldung an die Bedienebene Verbindung #1 Integration von Panels Verbindung #2 Integration von S7-Steuerungen Mehrwarten-Konzept AS-41x AS-41xH Technologie-Bausteine Produkt-Struktur Nicht-redundant Redundant

29 SIMATIC PCS 7 Industry Library
Einführung und Positionierung Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur

30 SIMATIC PCS 7 Industry Library Produkt-Status
Einführung und Positionierung Industry-Library als AddOn-Produkt für SIMATIC PCS 7 Gleicher Standard Service und Support wie PCS 7 Standard-Produkte Freigabe der IL entsprechend Versionierung / Anpassung an PCS 7 – Releases Integration von Panels Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine Produkt-Struktur

31 SIMATIC PCS 7 Industry Library Lizenzkonzept

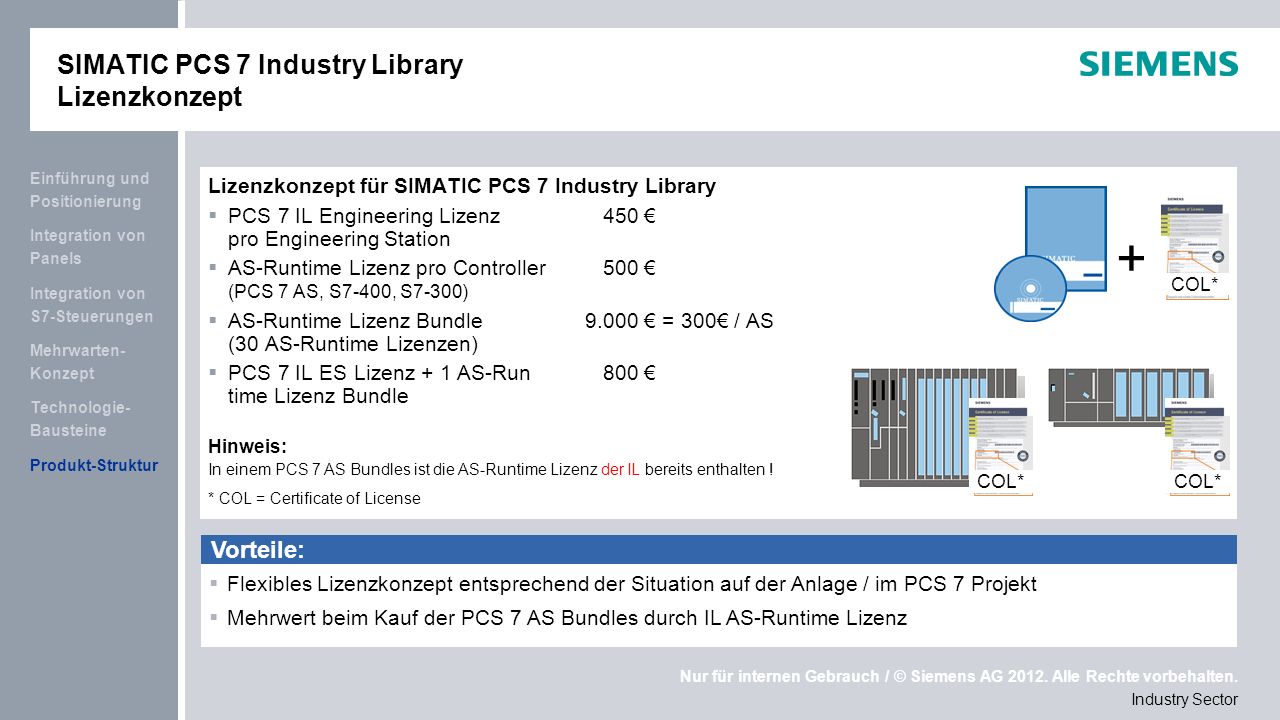

Einführung und Positionierung Lizenzkonzept für SIMATIC PCS 7 Industry Library PCS 7 IL Engineering Lizenz € pro Engineering Station AS-Runtime Lizenz pro Controller € (PCS 7 AS, S7-400, S7-300) AS-Runtime Lizenz Bundle € = 300€ / AS (30 AS-Runtime Lizenzen) PCS 7 IL ES Lizenz + 1 AS-Run € time Lizenz Bundle Hinweis: In einem PCS 7 AS Bundles ist die AS-Runtime Lizenz der IL bereits enthalten ! * COL = Certificate of License COL* Integration von Panels + Integration von S7-Steuerungen Mehrwarten-Konzept Technologie-Bausteine COL* COL* Produkt-Struktur Vorteile: Flexibles Lizenzkonzept entsprechend der Situation auf der Anlage / im PCS 7 Projekt Mehrwert beim Kauf der PCS 7 AS Bundles durch IL AS-Runtime Lizenz

32 SIMATIC PCS 7 Industry Library
