TK-Consult.eu INDUSTRIEVERTIEB 30 / 60kw Leicht Windkraft Anlage Made in Germany TK-Consult Thomas Krügl München

2 30kw & 60kw Windkraftanlage
TK-CONSULT.eu INDUSTRIEVERTRIEB 30kw & 60kw Windkraftanlage Unser Hersteller „Made in Germany“, ist ein Unternehmen welches unter Anderem auch im Sektor der erneuerbaren Energien tätig ist, insbesondere im Bau von Kleinwind Kraftanlagen mit einer Nennleistung von 30 & 60 kW Der Fokus liegt hierbei einerseits auf einer maximalen Energieausbeute um eine schnelle Amortisation zu erreichen, andererseits ist auch die Langlebigkeit und Verschleiß - Freiheit der Anlage ein wichtiges Kriterium , worauf wir besonderen Wert legen. Zertifikate: Qualitätsmanagement DIN ISO 9001:2008 mit Integration der Anforderungen der ISO/TS 16949 Umweltmanagement DIN ISO 14001 TK-Consult Thomas Krügl München

3 30kw & 60kw Windkraftanlage
TK-CONSULT VERTRIEBSABTEILUNG 30kw & 60kw Windkraftanlage So wundert es nicht, dass die wesentlichen Elemente wie Wechselrichter, Generator und Steuerung aus dem gleichen Haus kommen. Der Einsatz von selbst entwickelten Torque-Generatoren in den getriebelosen Anlagen und die optimierte Anpassung der Generatorkennlinie an den Wechselrichter bringen höchstmögliche Erträge. TK-Consult Thomas Krügl München

4 Windkraft - Eine saubere und wirtschaftliche Energie
TK-CONSULT VERTRIEBSABTEILUNG Windkraft - Eine saubere und wirtschaftliche Energie Windenergie ist neben Wasserkraft die günstigste Art, CO2-frei Strom zu produzieren. Windkraftanlagen sind eine interessante Investitionsmöglichkeit mit hohen Renditen. Die Windanlagen / Generatoren sind derzeit auf dem Prüfstand und werden entsprechend zertifiziert. Danach stehen die kompletten Leistungsdaten zur Verfügung. Ab Mai 2017 wird die erste NEUE 30kw Anlange aufgestellt. Die eingesetzte Technik ist die derzeit modernste ihrer Art auf dem Markt. TK-Consult Thomas Krügl München

5 Allgemeine Information
TK-CONSULT VERTRIEBSABTEILUNG Allgemeine Information Diese Windkraftanlage ist eine Luvläufer (Windnachführbare) Windturbine. Das System wurde als Kleinwind Kraftanlage projektiert mit einer Startwindgeschwindigkeit bei 2,8 m/s und hat folgende Vorteile: Sehr solide Konstruktion, Verwendung von robusten Sensoren; Keine Hydraulik und Pneumatik in der Gondel, wartungsarm; Hohe Leistung auch bei niedrigen Windgeschwindigkeiten, zwei leistungsstarke Generatoren; Sämtliche Elektronik im Schaltschrank, nicht in der Gondel, ; Außergewöhnlich sicheres System mit elektromechanischen Scheibenbremsen und elektronischer Bremse am Generator TK-Consult Thomas Krügl München

6 Allgemeine Information

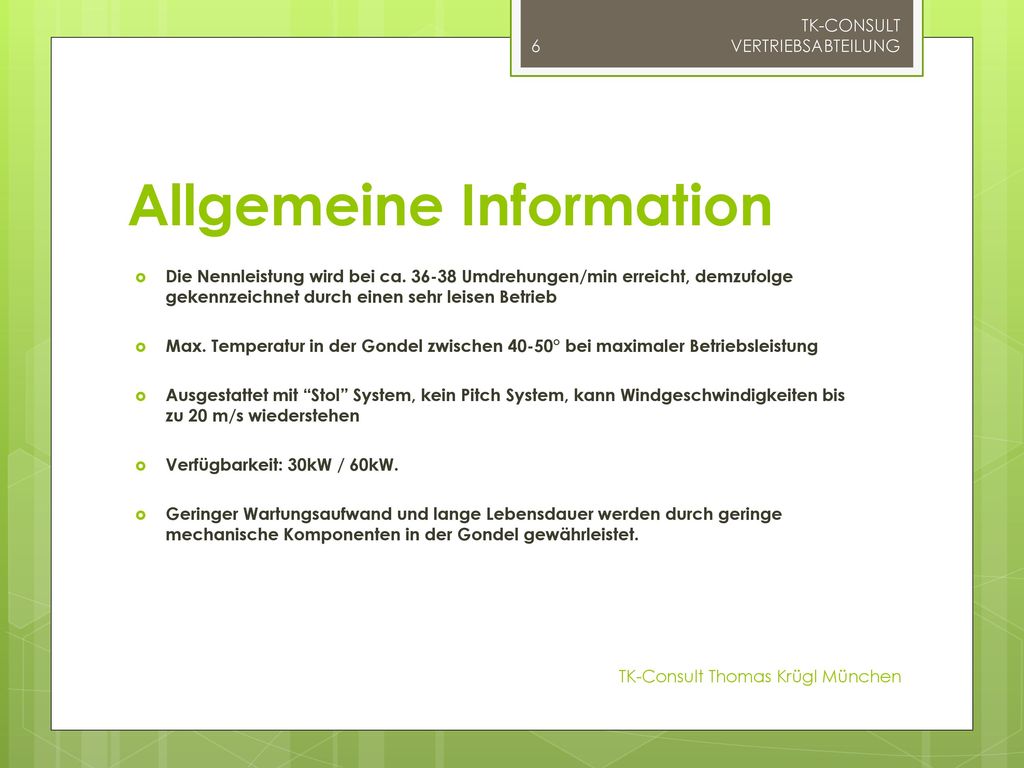

TK-CONSULT VERTRIEBSABTEILUNG Allgemeine Information Die Nennleistung wird bei ca Umdrehungen/min erreicht, demzufolge gekennzeichnet durch einen sehr leisen Betrieb Max. Temperatur in der Gondel zwischen 40-50° bei maximaler Betriebsleistung Ausgestattet mit “Stol” System, kein Pitch System, kann Windgeschwindigkeiten bis zu 20 m/s wiederstehen Verfügbarkeit: 30kW / 60kW. Geringer Wartungsaufwand und lange Lebensdauer werden durch geringe mechanische Komponenten in der Gondel gewährleistet. TK-Consult Thomas Krügl München

7 Unsere Vorteile Niedrige Betriebstemperatur
TK-CONSULT VERTRIEBSABTEILUNG Unsere Vorteile Niedrige Betriebstemperatur Bei 2,8 m/s startet der erste Generator, bei 4 m/s der zweite Generator, und ab 9 m/s drehen beide Generatoren Synchron Homogene Effizienz bei Windböen Geringe Temperaturen in der Gondel und somit wenig Verluste Regenerative Transpositionsfrequenz Fest fixiertes Lager vorne und ein mobiles Hinterlager Die Sensoren können beheizt werden Sämtliche Elektronik im Schaltkasten Garantie … TK-Consult Thomas Krügl München

8 Unsere Vorteile Eigenverbrauch 400 W
TK-CONSULT VERTRIEBSABTEILUNG Unsere Vorteile Eigenverbrauch 400 W Sämtliche Komponenten werden in Serie produziert Die Wechselrichter sind in der Lage Schwankungen auszugleichen (Induktiv) Zertifizierte Komponenten Vollwartungsvertrag inklusive: Inspektion, Wartung, Instandsetzung, Reparatur, Fernüberwachung und Entstörung von Windenergieanlagen sowie die Garantie der technischen Verfügbarkeit. Der Hersteller „begleitet Sie“, mit „schlüsselfertigen“ Projekten bei maximaler Transparenz und bestmöglichen Renditen. TK-Consult Thomas Krügl München

9 Technische Daten TK-CONSULT VERTRIEBSABTEILUNG 30 KW
Max. Power (kW) 30,0 Generatoren Drehmomentregelung Durchmesser der Rotoren (m) 13,0 Windangriffsfläche (m²) 133,00 Maximale Drehungen / min 68  Generator 2 x RGI   Permanent Magnet  Bremsen elektromechanische Scheibenbremsen Inverter ABB Inverter mit regenerativer Frequenz Wind Start-up (m/s) 2,6 Wind Cut-out (m/s) 20,0 Turm Höhe (m) 30 Material des Turms verzinkter Stahl Produktion bei 6,0 m/s (kWh/a) 60 KW Max. Power (kW) 65,0 Generatoren Drehmomentregelung Durchmesser der Rotoren (m) 20,0 Windangriffsfläche (m²) 326,00 Maximale Drehungen / min 47 Generator 2 x RGI Permanent Magnet Bremsen elektromechanische Scheibenbremsen Inverter ABB Inverter mit regenerativer Frequenz Wind Start-up (m/s) 2,6  Wind Cut-out (m/s) 25,0 Turm Höhe (m) 30 Material des Turms verzinkter Stahl Produktion bei 6,0 m/s (kWh/a) TK-Consult Thomas Krügl München

10 Beschreibung TK-CONSULT VERTRIEBSABTEILUNG
Die 30 & 60 kW Kleinwindkraftanlagen sind ausgelegt als Luvläufer mit einem dreiflügeligen Rotor, variabler Arbeitsgeschwindigkeit und einer Nennleistung von 30 – beziehungsweise 60 kW, erlaubt eine effiziente Nutzung der Windverhältnisse . Hauptziel des Engineerings bei der Entwicklung war die mechanische Belastung der Anlage zu minimieren. Das Ergebnis: Eine Gondel, welche durch ihr relatives Leistungsniveau überzeugt und eine lange Lebensdauer garantiert Die Drehzahlregelung erfolgt Lastabhängig und ermöglicht somit optimale Produktion im Teil- und Volllastbereichen Die Stabile Bauweise der Gondel, robuste Sensorik, keine Hydraulik und die Konzentration aller elektronischen Steuerungssysteme außerhalb des Schaltschrankes, garantieren geringe Wartungsintensität TK-Consult Thomas Krügl München

11 Bauteile der Gondel Ø1 Trägerbaugruppe

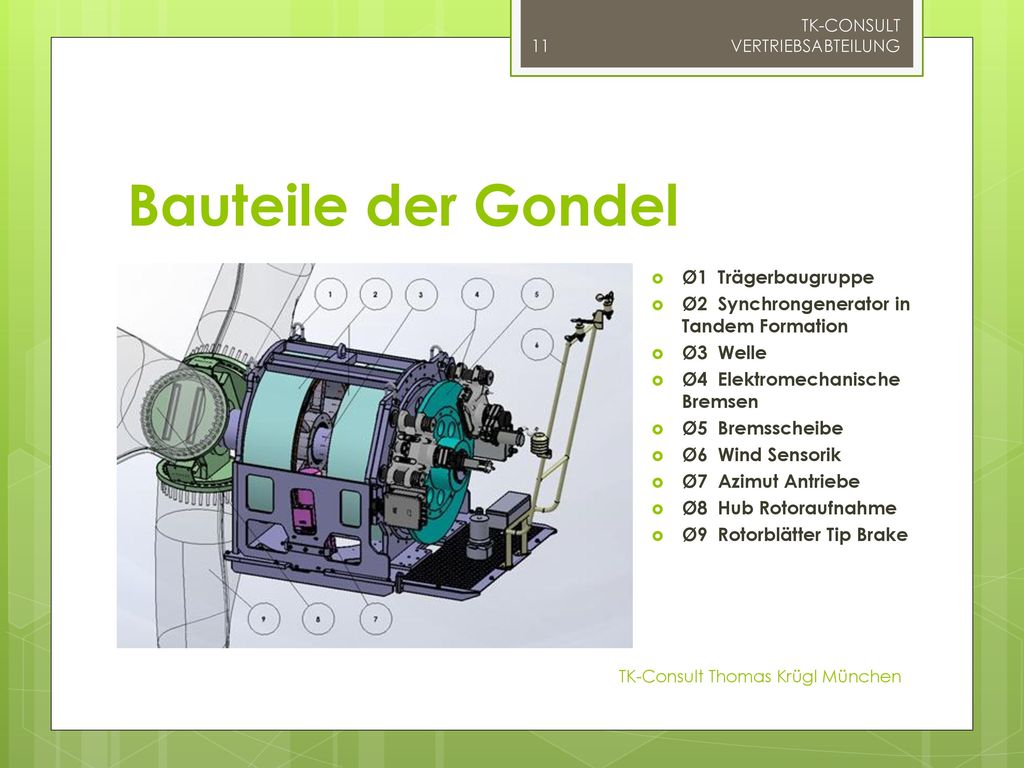

TK-CONSULT VERTRIEBSABTEILUNG Bauteile der Gondel Ø1  Trägerbaugruppe Ø2  Synchrongenerator in Tandem Formation Ø3  Welle Ø4  Elektromechanische Bremsen Ø5  Bremsscheibe Ø6  Wind Sensorik Ø7  Azimut Antriebe Ø8  Hub Rotoraufnahme Ø9  Rotorblätter Tip Brake TK-Consult Thomas Krügl München

12 Generator TK-CONSULT VERTRIEBSABTEILUNG
Die Innenringe der Generatoren (Generatorläufer) sind direkt auf der Rotorwelle angeflanscht, so dass sie auf der gleichen niedrigen Geschwindigkeit wie die Flügel drehen. Da keine Zahnräder oder andere schnell drehende Teile vorhanden sind, ist der Energieverlust sehr gering und die Lärmemissionen sehr niedrig.  Die von den Generatoren erzeugte Leistung wird direkt über die Netzanbindung in die Stromversorgung Unternehmens Netz eingespeist. Die Netzanbindung umfasst einen Rückspeisefähigen Frequenzumrichter. Dieses System stellt sicher, dass qualitativ hochwertiger Strom in das Netz des Energieversorgers eingespeist wird. Der Rückspeisefähige Frequenzumrichter ermöglicht das Netzanschlusskonzept mit variablen Geschwindigkeiten zu betreiben. Der Rotor dreht sich langsam bei niedrigen Windgeschwindigkeiten und schnell bei hohen Windgeschwindigkeiten. Die Wind Anströmung auf die Rotorblätter wird dabei optimiert und die Belastung durch Böen verringert. TK-Consult Thomas Krügl München

13 Generator TK-CONSULT VERTRIEBSABTEILUNG
Die mehrpoligen Generatoren basieren auf dem Prinzip des Direktantriebes einer   Synchronmaschine. In den 60 kW–Anlagen werden jeweils zwei Generatoren als Tandem betrieben, wobei die Generatorläufer mit Permanentmagneten ausgestattet sind. Dies hat den Vorteil, dass aufgrund der zwei eingesetzten Generatoren die Nenndrehzahl relativ niedrig ist.   Dadurch kann das Temperaturniveau während des Betriebs vergleichsweise niedrig gehalten werden. Die geringen Temperaturschwankungen und vergleichsweise wenigen Laständerungen während des Betriebs verringern die mechanische Belastung und den damit verbundenen Verschleiß der Generatoren. TK-Consult Thomas Krügl München

14 Generator TK-CONSULT VERTRIEBSABTEILUNG
Die Generatoren sind mit dem Netz über eine Netzanschlusseinheit gekoppelt. Die Hauptbestandteile in diesem System sind ein rückspeisefähiger Frequenzumrichter, welcher über eine  Gleichrichtereinheit und einem Gleichstromzwischenkreis eine modulare Wechselrichtereinheit  betreibt. Diese Einheiten werden so gesteuert, dass eine maximale Leistung und eine exzellente Netzverträglichkeit erzielt werden kann. I st auf einen Leistungsfaktor von cosph = 1 voreingestellt. Somit wird nur Wirkleistung in das Netz eingespeist. Wenn allerdings der Netzbetreiber verlangt, den Leistungsfaktor an seine Belange anzupassen, ist es auch möglich, die Turbine mit einer Leistung Faktor ≠ 1 zu betreiben. Damit kann die Windkraftanlage auch zur Blindleistungsbilanz beitragen und somit den Spannungswert im Netz halten. TK-Consult Thomas Krügl München

15 Bremssystem TK-CONSULT VERTRIEBSABTEILUNG
Elektromechanische Bremsen sind der neue Standard in Windenergie Anlagen, denn sie sind hydraulischen Bremssystemen bei weitem überlegen. Bei den elektromechanischen Bremsen wird die Anpresskraft bei Bremsanforderung von einem elektrischen Antrieb erzeugt. Die Kraft wird durch einen elektromechanischen Linearantrieb an einem Hebel erzeugt. Dieses inzwischen tausendfach bewährte System beansprucht wegen der Bewegungen des Linearantriebes und des Hebels einen Einbauraum, in dem diese Bewegung ohne Behinderung stattfinden kann. Das Anhalten des Turbinenantriebes erfolgt einerseits durch das Verstellen der Gondel zur Windrichtung (90 Grad) und wenn erforderlich, durch das betätigen des Bremssystems. Das Bremssystem ist so gesteuert, dass auch bei plötzlichem Netzspannungsausfall die Bremsen Sicher geschlossen werden. Die Bremsen erfüllen alle Normen von Windanlagen. TK-Consult Thomas Krügl München

16 Steuerung TK-CONSULT VERTRIEBSABTEILUNG
Das eigens für diese Gondel entwickelte Steuerungssystem basiert auf zwei Hauptkomponenten, der Regelungseinheit und der Prozesssteuerung.  Die Prozesssteuerung ist ein SPS – Steuerungssystem und überwacht sämtliche Sensorik der Anlage. Weiterhin kommuniziert die Prozesssteuerung permanent mit der Regelungseinheit für die Ansteuerung der Generatoren. Wenn die Windgeschwindigkeit über zwei Minuten für Turbinenbetrieb geeignet ist, wird der automatische Startvorgang eingeleitet. Der Rotor wird auf eine niedrige Anlaufdrehzahl gestartet. Sobald der untere Drehzahlbereich erreicht ist, wird Leistung in das Netz eingespeist.  Während des Betriebs bei Teil last, wird die Rotorgeschwindigkeit  ständig an die wechselnden Windverhältnissen angepasst. TK-Consult Thomas Krügl München

17 Steuerung TK-CONSULT VERTRIEBSABTEILUNG

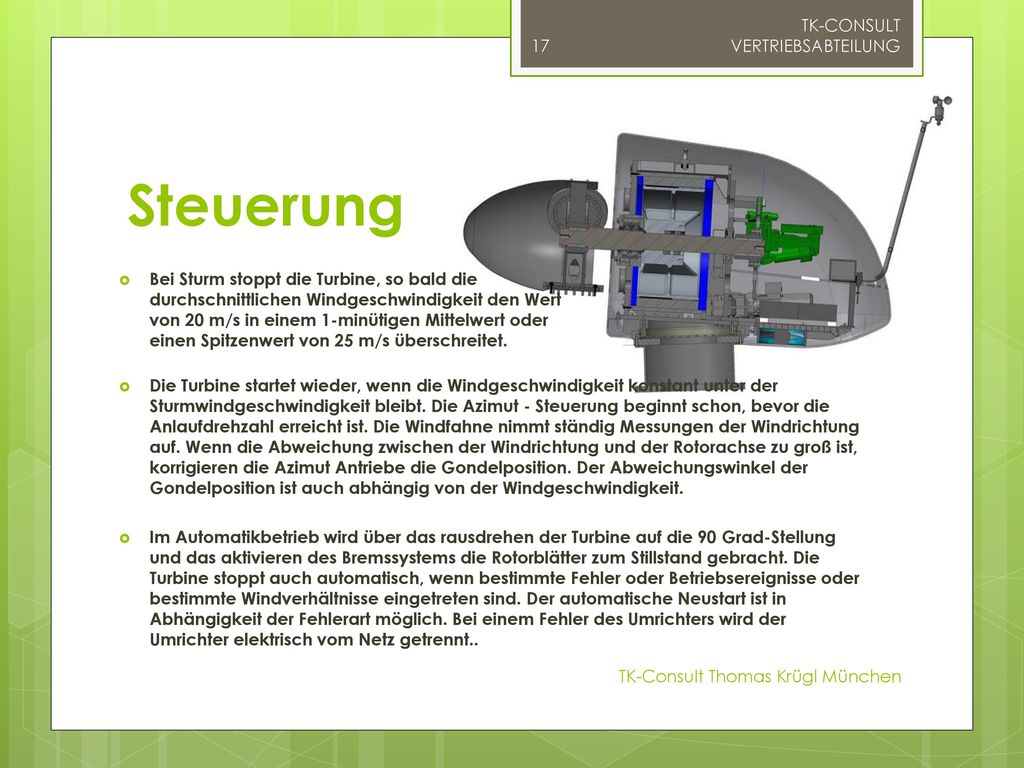

Bei Sturm stoppt die Turbine, so bald die durchschnittlichen Windgeschwindigkeit den Wert von 20 m/s in einem 1-minütigen Mittelwert oder einen Spitzenwert von 25 m/s überschreitet. Die Turbine startet wieder, wenn die Windgeschwindigkeit konstant unter der Sturmwindgeschwindigkeit bleibt. Die Azimut - Steuerung beginnt schon, bevor die Anlaufdrehzahl erreicht ist. Die Windfahne nimmt ständig Messungen der Windrichtung auf. Wenn die Abweichung zwischen der Windrichtung und der Rotorachse zu groß ist, korrigieren die Azimut Antriebe die Gondelposition. Der Abweichungswinkel der Gondelposition ist auch abhängig von der Windgeschwindigkeit. Im Automatikbetrieb wird über das rausdrehen der Turbine auf die 90 Grad-Stellung und das aktivieren des Bremssystems die Rotorblätter zum Stillstand gebracht. Die Turbine stoppt auch automatisch, wenn bestimmte Fehler oder Betriebsereignisse oder bestimmte Windverhältnisse eingetreten sind. Der automatische Neustart ist in Abhängigkeit der Fehlerart möglich. Bei einem Fehler des Umrichters wird der Umrichter elektrisch vom Netz getrennt.. TK-Consult Thomas Krügl München

18 Wind- Nachführung TK-CONSULT VERTRIEBSABTEILUNG
Die Windkraftanalage hat eine Kombination von Windsensor und Windfahne. Das Azimut Lager ist direkt an der Spitze des Turmes mit einem außenverzahnten Ring montiert. Das Azimut Lager ermöglicht, dass die Gondel drehbar ist. Zwei Verstell Antriebe (Azimut Getriebe) greifen in den Zahnkranz, um das Maschinenhaus der Windrichtung anzupassen. Das Azimut Lager überträgt auch die Last der Gondel zum Turm. Die Azimut Steuerung beginnt ab dem eingestellten Startwert für die Windgeschwindigkeit. Auch wenn das System heruntergefahren ist (zB. durch zu hohe Windgeschwindigkeit), wird die Einstellung je nach den Windverhältnissen nachgestellt. Wenn die Steuerung Unregelmäßigkeiten in der Azimut Steuerung oder Kabel aufdrehen erkennt, wird das Herunterfahren der Anlage eingeleitet. TK-Consult Thomas Krügl München

19 Konditionen TK-CONSULT VERTRIEBSABTEILUNG
Verkaufspreis (ab Deutschland) 30KW – EUR 60KW – EUR Unsere Zahlungskonditionen: 50 % Anzahlung bei Vertragsunterzeichnung (Bankbürgschaft wird gestellt) 40% Vor Lieferung der Anlage (Anlage fertig gestellt für Transport) 10 %   Ankunft Anlage vor Ort / technische Inbetriebnahme Im Angebot nicht enthalten: Transport ab Deutschland (wird separat berechnet) Bau der Zufahrtstrassen Ausgrabarbeiten Anschluss an den Netzbetreiber Projektierung, Autorisierungen, Anfragen an Netzbetreiber, bürokratische Leistungen Einzahlung an Netzbetreiber Jegliche Positionen welche im Angebot nicht enthalten sind TK-Consult Thomas Krügl München
