1 Projekte Infrastruktur Abteilung Projekte Infrastruktur, Fachbereich Gebäudetechnik, Zutrittssysteme Planung Zutrittssystem Universität Zürich Johannes Fuchs Fachprojektleiter Nicola Bregenzer Fachprojektleiter

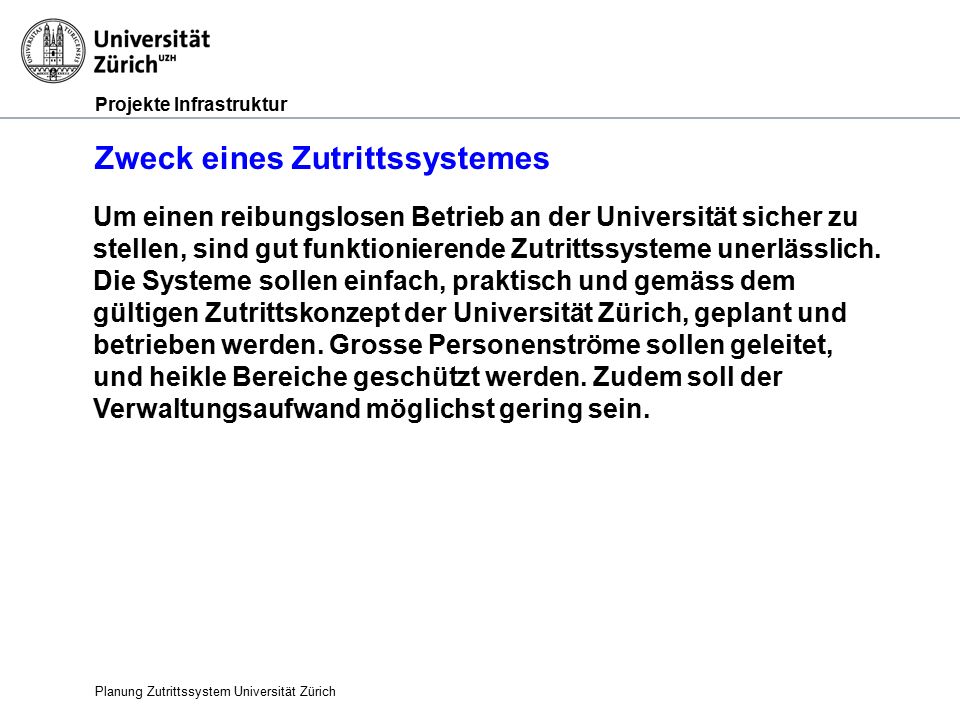

2 Projekte Infrastruktur Zweck eines Zutrittssystemes Planung Zutrittssystem Universität Zürich Um einen reibungslosen Betrieb an der Universität sicher zu stellen, sind gut funktionierende Zutrittssysteme unerlässlich. Die Systeme sollen einfach, praktisch und gemäss dem gültigen Zutrittskonzept der Universität Zürich, geplant und betrieben werden. Grosse Personenströme sollen geleitet, und heikle Bereiche geschützt werden. Zudem soll der Verwaltungsaufwand möglichst gering sein.

3 Projekte Infrastruktur Planung Zutrittssysteme Planung Zutrittssystem Universität Zürich 1. mechanischer Teil: Der Schlüssel bleibt nach wie vor erhalten Das Planen einer mechanischen Schliessanlage beinhaltet das Umsetzen des Zutrittskonzeptes der UZH, das Einhalten der gesetzlichen Vorschriften und das Sicherstellen des Betriebes der Nutzer und der zentralen Dienste. 2. elektronischer Teil: Mit der UZH-Card bedienen Sie die Elektronik Die gleichen Kriterien gelten auch für das Erstellen von Zutrittsprofielen auf der UZH Card.

4 Projekte Infrastruktur Die Grundlagen 1.Aktuelle Grundrisspläne mit Türnummerierung 2.Brandschutzpläne (Brandschutztüren, Fluchtwege, Notausgänge usw.) 3.Andere gesetzliche Auflagen (Wird von Projekte Infrastruktur organisiert) A.EINE Ansprechperson die den Betrieb gut kennt (Bindeglied zwischen Institut und dem FB Gebäudetechnik) B.Organigramm des Nutzers C.Betriebskonzept D.Sensible Bereiche E.Schutzziele F.Mitarbeiterliste Planung Zutrittssystem Universität Zürich

5 Projekte Infrastruktur Grobzonierung Planung Zutrittssystem Universität Zürich

6 Projekte Infrastruktur Grobzonierung Planung Zutrittssystem Universität Zürich

7 Projekte Infrastruktur Checkliste ZUS-Planung Planung Zutrittssystem Universität Zürich

8 Projekte Infrastruktur Türgruppen, Personengruppen Es werden Türgruppen resp. Schliessungen gebildet, zum Beispiel: - Türgruppe „Direktion und Sekretariat“ - Türgruppe „Labor“ - Türgruppe „Mitarbeiterbüros“ usw. Auch Personen werden in Gruppen eingeteilt, zum Beispiel: - Personengruppe „Leitung und Sekretariat“ - Personengruppe „Assistenten“ - Personengruppe „Mitarbeiter“ Planung Zutrittssystem Universität Zürich

9 Projekte Infrastruktur Planung Zutrittssystem Universität Zürich Der Schliessplan, das Herzstück der Anlage

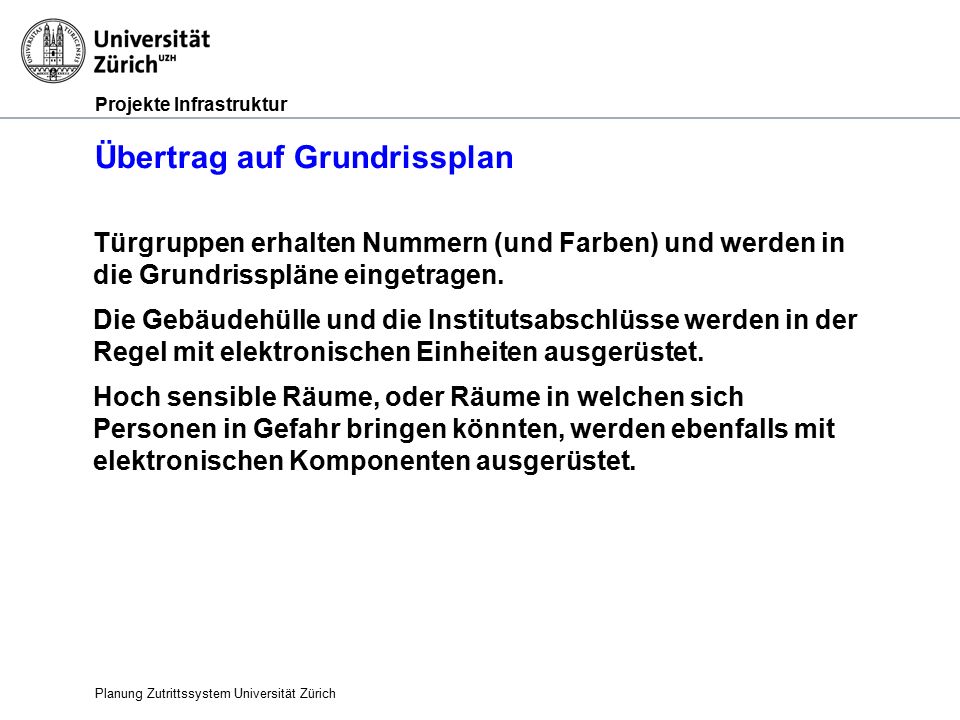

10 Projekte Infrastruktur Übertrag auf Grundrissplan Türgruppen erhalten Nummern (und Farben) und werden in die Grundrisspläne eingetragen. Die Gebäudehülle und die Institutsabschlüsse werden in der Regel mit elektronischen Einheiten ausgerüstet. Hoch sensible Räume, oder Räume in welchen sich Personen in Gefahr bringen könnten, werden ebenfalls mit elektronischen Komponenten ausgerüstet. Planung Zutrittssystem Universität Zürich

11 Projekte Infrastruktur Z 0 A Elektr ZDUKein Autom Z 0 A Übertrag auf Grundrissplan

12 Projekte Infrastruktur Türliste Planung Zutrittssystem Universität Zürich Nach den Schliessungen, wird die Türliste erstellt.

13 Projekte Infrastruktur Erstellen der Zutrittsprofile (CardLink Programmierung) Türen mit elektronischen Komponenten werden mit der UZH- Card bedient. Sie werden in Zutrittsprofile zusammengefasst. Die programmierten Berechtigungen werden via Validierstation auf Ihre UZH-Card übertragen. Jede Änderung bedingt eine Neuvalidierung. Planung Zutrittssystem Universität Zürich

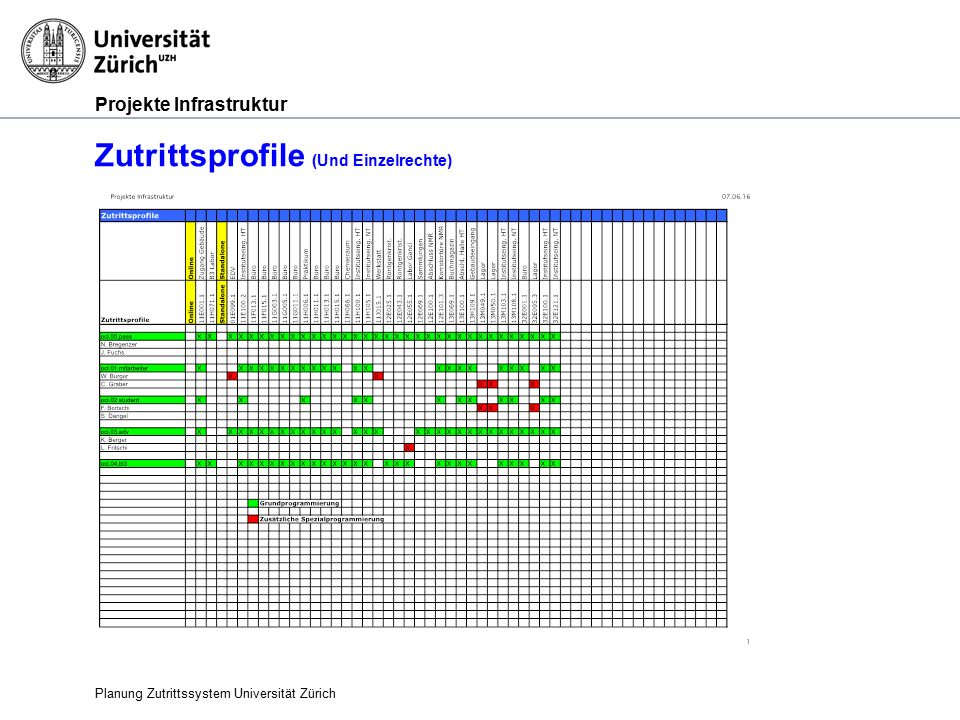

14 Projekte Infrastruktur Zutrittsprofile (Und Einzelrechte) Planung Zutrittssystem Universität Zürich

15 Projekte Infrastruktur Personenliste Planung Zutrittssystem Universität Zürich Zum Schluss die Personenliste mit den ersichtlichen Angaben.

16 Projekte Infrastruktur Bestellung, Schlüsselabgabe, Montage, Programmierung Planung Zutrittssystem Universität Zürich Wenn alle Angaben stimmen, kann die Schliessanlage bestellt werden. Im Anschluss werden die Schlüsselquittungen erstellt und die neuen Schlüssel den Mitarbeitern zugeteilt. Erst jetzt kann mit der Montage der Schliessanlage begonnen werden. Auch die Zutrittsprofile müssen den entsprechenden Mitarbeitern zugeteilt werden. Die Zutrittsprofile werden via Validierstation auf die UZH Card programmiert.

17 Projekte Infrastruktur Danke Planung Zutrittssystem Universität Zürich Herzlichen Dank für Ihre Mithilfe. Wenn Sie Fragen haben, melden Sie sich umgehend bei uns, wir helfen Ihnen weiter. Wir wünschen Ihnen viel Spass, mit Ihrem neuen Zutritts- und Schliesssystem.
