1 Center for Biotechnology Bielefeld Bioinformatics Service Netzwerk - Programmierung Programmieren mit sockets Alexander Sczyrba asczyrba@cebitec.uni-bielefeld.de Jan Krüger jkrueger@cebitec.uni-bielefeld.de

2 Center for Biotechnology Bielefeld Bioinformatics Service Übersicht ● Datentypen und Konversionsfunktionen ● minimaler Client ● minimaler Server

3 Center for Biotechnology Bielefeld Bioinformatics Service Berkeley sockets ● sockets API, erstmals in 4.2BSD (1983) ● sehr genereller Aufbau: ● TCP/IP ● named pipes ● OSI-Protokolle ●... ● C-Funktionen ● Adress- und Portinformationen in structs ● spezielle Perl-Funktionen zur „Typkonversion“

4 Center for Biotechnology Bielefeld Bioinformatics Service Namen und Adressen ● Netzwerk-Interface durch IP-Adresse identifiziert ● dotted quad-Notation: 129.70.132.229 ● „lesbare“ Namen durch Domain Name System (DNS) www.Uni-Bielefeld.DE → 129.70.240.4 ● keine Bijektion ● 173.194.69.147 → bk-in-f147.1e100.net ● keine mathematische Funktion ● www.google.com → (173.194.69.106, 173.194.69.147... )

5 Center for Biotechnology Bielefeld Bioinformatics Service Adress-Konversion ● use Socket; ● Binärdarstellung für socket-Funktionen $iaddr = inet_aton(’129.70.240.4’); $iaddr = inet_aton(’www.uni-bielefeld.de’); ● alternativ $iaddr = gethostbyname(’www.uni-bielefeld.de’); ● andere Richtung: $dotquad = inet_ntoa($iaddr); ● Namen ermitteln $name = gethostbyaddr($iaddr, AF_INET);

6 Center for Biotechnology Bielefeld Bioinformatics Service Aufgaben ● Wandle die folgenden Namen in Binärdarstellung um. Übersetze diese anschließend in dotted quad-Notation zurück, bzw. löse sie mit Hilfe des DNS wieder zu Namen auf. Führe das Skript mehrfach aus. Was ist zu beobachten? ● @hosts = qw(goldfinger goldfinger.TechFak.Uni-Bielefeld.DE www.ebay.com www.uni-paderborn.de www.cnn.com www.bielefeld.de ); www.ebay.com www.uni-paderborn.de www.cnn.com www.bielefeld.de ● Überprüfe die Ergebnisse mit dem Programm dig: $ dig www.ebay.com

7 Center for Biotechnology Bielefeld Bioinformatics Service Weitere Funktionen ● Protokolle (vgl. /etc/protocols) $proto = getprotobyname(’tcp’); $tcp = getprotobynumber(6); ● Services (vgl. /etc/services) $service = getservbyname(’daytime’, ’tcp’); $daytime = getservbyport(13, ’tcp’);

8 Center for Biotechnology Bielefeld Bioinformatics Service Socket Adressen ● socket: Kombination aus Adresse und Port ● $sockaddr = sockaddr_in($port, $iaddr); ● andere Richtung ● ($port, $iaddr) = sockaddr_in($sockaddr); ● andere Adressfamilien ● $fifo = sockaddr_un(’/tmp/socket’);

9 Center for Biotechnology Bielefeld Bioinformatics Service Arbeitsweise Client socket()connect()I/Oclose() Server

10 Center for Biotechnology Bielefeld Bioinformatics Service Client-Code ● erzeugen eines sockets: ● socket(SOCKET, PF_INET, SOCK_STREAM, getprotobyname(’tcp’)) || die "can’t open socket: $!"; ● Verbindung herstellen: ● $sockaddr = sockaddr_in($peer_port, $peer_iaddr)); connect(SOCKET, $sockaddr) || die "can’t connect: $!"; ● SOCKET zum lesen/schreiben verwenden ● socket schließen: ● close(SOCKET);

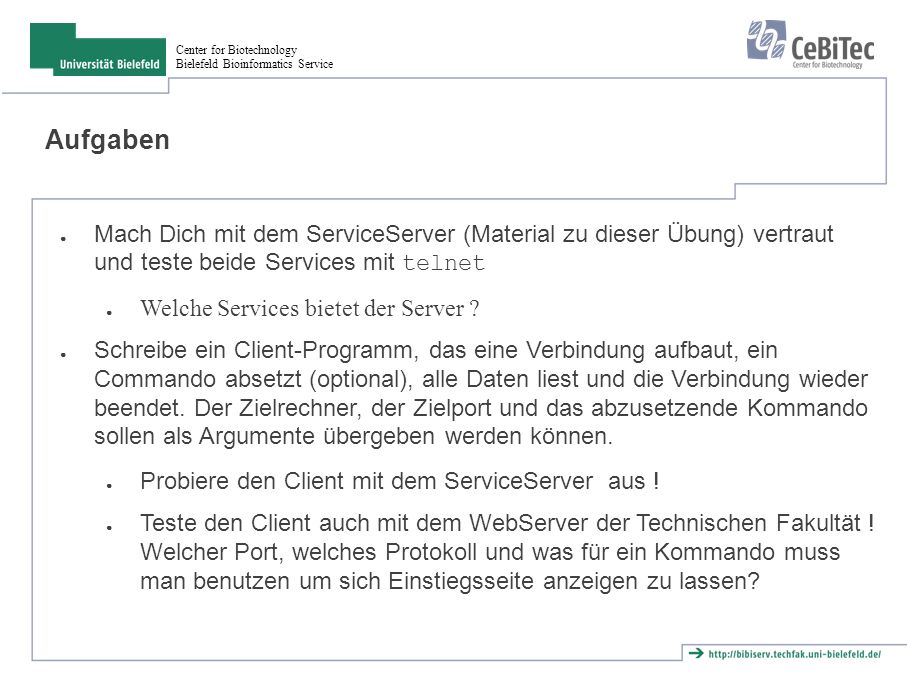

11 Center for Biotechnology Bielefeld Bioinformatics Service Aufgaben ● Mach Dich mit dem ServiceServer (Material zu dieser Übung) vertraut und teste beide Services mit telnet ● Welche Services bietet der Server ? ● Schreibe ein Client-Programm, das eine Verbindung aufbaut, ein Commando absetzt (optional), alle Daten liest und die Verbindung wieder beendet. Der Zielrechner, der Zielport und das abzusetzende Kommando sollen als Argumente übergeben werden können. ● Probiere den Client mit dem ServiceServer aus ! ● Teste den Client auch mit dem WebServer der Technischen Fakultät ! Welcher Port, welches Protokoll und was für ein Kommando muss man benutzen um sich Einstiegsseite anzeigen zu lassen?

12 Center for Biotechnology Bielefeld Bioinformatics Service Socket- Informationen ● Port wird dynamisch zugewiesen (ephemeral port) ● beliebiges Interface bei multihomed host ● Informationen über sockets ermitteln: $mysockaddr = getsockname(SOCKET); $hissockaddr = getpeername(SOCKET); ● Weiterverarbeitung mit sockaddr_in()

13 Center for Biotechnology Bielefeld Bioinformatics Service Aufgaben ● Erweitere das Programm aus der letzten Aufgabe so, daß alle Daten zur Verbindung angezeigt werden. Zur Erinnerung: ● socket pair: (IP-AdresseL, PortL, IP-AdresseR, PortR) ● Rufe das Programm mehrfach auf. Was ist zu beobachten?

14 Center for Biotechnology Bielefeld Bioinformatics Service Arbeitsweise Server socket()bind()listen()accept()close() socket()conect()close() IOIO IOIO

15 Center for Biotechnology Bielefeld Bioinformatics Service Server-Code, Teil 1 ● socket(...) wie im Client ● socket an Port/Adresse binden: ● $sockaddr = sockaddr_in($local_port, INADDR_ANY); bind(SOCKET, $sockaddr) || die "can’t bind socket: $!"; ● passive open und backlog: ● listen(SOCKET, SOMAXCONN) || die "can’t listen: $!"; ● tatsächliche Größe des backlog abhängig vom Betriebssystem

16 Center for Biotechnology Bielefeld Bioinformatics Service Server-Code, Teil 2 ● Verbindungen entgegennehmen: ● $client_sockaddr = accept(CONNECT, SOCKET) ● accept() blockiert, bis Verbindung hergestellt ● $client_sockaddr enthält Informationen über peer ● typischerweise in Schleife: ● while ($client_sockaddr = accept(... )) {... } ● CONNECT zum lesen/schreiben verwenden ● am Ende Verbindungs-socket schließen: ● close(CONNECT);

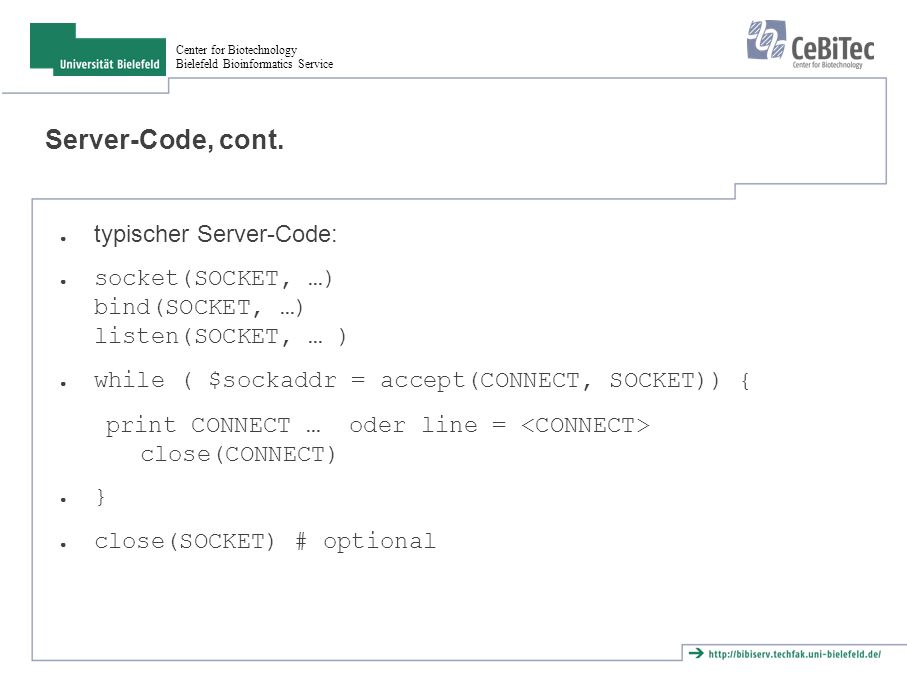

17 Center for Biotechnology Bielefeld Bioinformatics Service Server-Code, cont. ● typischer Server-Code: ● socket(SOCKET, …) bind(SOCKET, …) listen(SOCKET, … ) ● while ( $sockaddr = accept(CONNECT, SOCKET)) { print CONNECT … oder line = close(CONNECT) ● } ● close(SOCKET) # optional

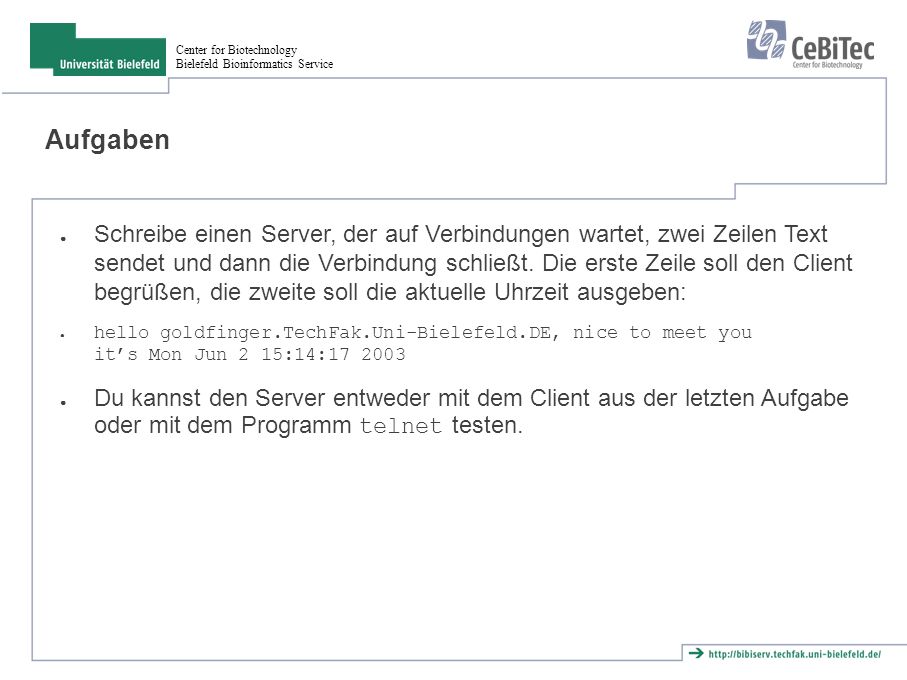

18 Center for Biotechnology Bielefeld Bioinformatics Service Aufgaben ● Schreibe einen Server, der auf Verbindungen wartet, zwei Zeilen Text sendet und dann die Verbindung schließt. Die erste Zeile soll den Client begrüßen, die zweite soll die aktuelle Uhrzeit ausgeben: ● hello goldfinger.TechFak.Uni-Bielefeld.DE, nice to meet you it’s Mon Jun 2 15:14:17 2003 ● Du kannst den Server entweder mit dem Client aus der letzten Aufgabe oder mit dem Programm telnet testen.

19 Center for Biotechnology Bielefeld Bioinformatics Service Aufgaben ● Starte mehrere Clients gleichzeitig: ● client.pl 54321 & [enter] client.pl 54321 & [enter] client.pl 54321 & [enter] ● Was ist zu beobachten? ● Starte zwei Clients mit der gleichen Portnummer gleichzeitig: ● client.pl 54321 55443 & [enter] client.pl 54321 55443 & [enter] ● Was passiert? ● Beende den Server und versuche ihn sofort mit der gleichen Portnummer neu zu starten. Was passiert? ● Was passiert, wenn Du den Client mit CTRL-C abbrichst, während er Daten vom Server liest?
