1 © Crypto AG Know How Transfer HC-2650 for internal use Einführung Montag 29. März 2004

2 © Crypto AG Know How Transfer HC-2650 for internal use Agenda Organisatorisches zum KHT Was ist HF/VHF und wo liegt der Nutzen dieser Kommunikationstechnologie ? Das Crypto Produktportfolie HF/VHF Positionierung HC-2650 Secure HF Anwendung Varia

3 © Crypto AG Know How Transfer HC-2650 for internal use Organisation KHT

4 © Crypto AG Know How Transfer HC-2650 for internal use Dokumentation zu Know How Transfer alle Präsentationen des Know How Transfers sind für alle CAG Mitarbeiter auf dem ZentrDok unter folgendem Verzeichnis abrufbar: \\s01\zentrdok\cagdok\proddok\hc2650\Know_How_Transfer\ Die Zeit für den KHT kann auf folgendem Konto verbucht werden: I-314, NP-6900602, Vorgang 410

5 © Crypto AG Know How Transfer HC-2650 for internal use History of HF Communication Frequency 3 – 30 MHz James Clerk Maxwell (theory) Heinrich Herz (first trials) Guglielmo Marconi (Ringing Bell) 1895 -> „first mile“ Morse code done by electrical sparks Today Data Rate up to 9600 bps Independent of Infrastructure Worldwide In competition to Satellite

6 © Crypto AG Know How Transfer HC-2650 for internal use The ionosphere

7 © Crypto AG Know How Transfer HC-2650 for internal use Earth TransmitterReceiver F2 Layer F1 Layer E Layer 1E2E Multiple hops Modes

8 © Crypto AG Know How Transfer HC-2650 for internal use Why HF radio communication HF is always ready when needed even in crisis HF has no running costs Long distance communication, worldwide HF is fully independent of third parties and providers Eine mögliche Alternative zu Satellitenkommunikation

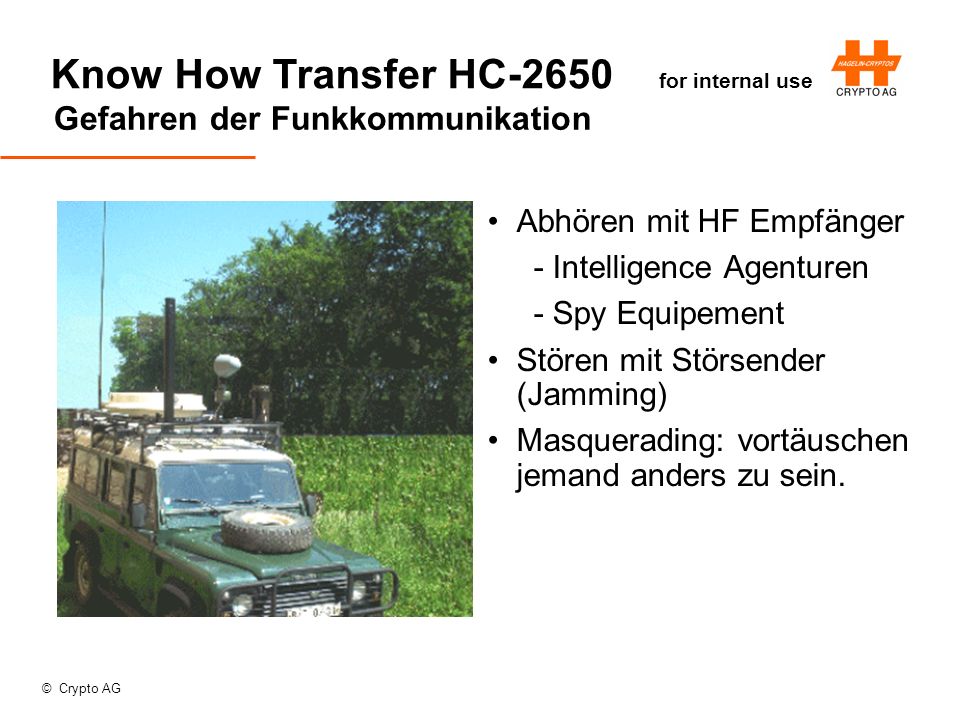

9 © Crypto AG Know How Transfer HC-2650 for internal use Gefahren der Funkkommunikation Abhören mit HF Empfänger - Intelligence Agenturen - Spy Equipement Stören mit Störsender (Jamming) Masquerading: vortäuschen jemand anders zu sein.

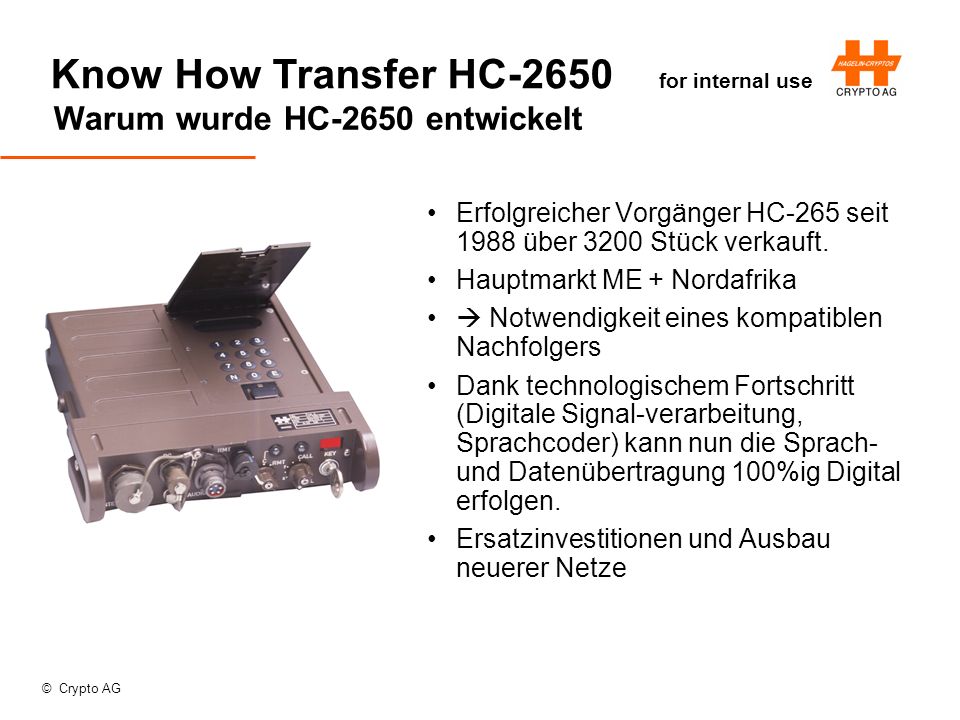

10 © Crypto AG Know How Transfer HC-2650 for internal use Warum wurde HC-2650 entwickelt Erfolgreicher Vorgänger HC-265 seit 1988 über 3200 Stück verkauft. Hauptmarkt ME + Nordafrika  Notwendigkeit eines kompatiblen Nachfolgers Dank technologischem Fortschritt (Digitale Signal-verarbeitung, Sprachcoder) kann nun die Sprach- und Datenübertragung 100%ig Digital erfolgen. Ersatzinvestitionen und Ausbau neuerer Netze

11 © Crypto AG Know How Transfer HC-2650 for internal use HC-2650 HC-7660 HF/VHF/UHF - Encryption Products. HC-6830HC-6835 HC-6950 HC-7665 Services at a glance

12 © Crypto AG Know How Transfer HC-2650 for internal use Übersicht Messaging Applications HF HC-6830 Secure Field Communiation Terminal Messaging Application E2E Security Platform Security HF Radio CAG Fremdprodukte Scenario 1Scenario 2Scenario 3Scenario 4 HC-766x HF Data HF Radio HF Modem Messaging Application HC-2650 Secure HF HF Radio Messaging or Data Application HF Radio HC-6835/6950 Secure Communication Workstation IP Client Encry. Peer Messaging (HF Backup) E2E Security Platform Security IP / VPN Fremd SW voice

13 © Crypto AG Know How Transfer HC-2650 for internal use HC-2650 HF v+d – Applikation Paralleler Betrieb von Voice und Data (async 2.4kbps) Automatic Domain Selection für die Digitalen Sprach- und Daten Modes Geeignet für System Integration: - Gerätesteuerung via Remote IF - Analoges Voice Signal auch am System Stecker verfügbar - Ethernet IF HC-2650 HF Voice analog „265“ & digital 1200/2200kbps Voice HF / VHF - Radio analog NF Waveform HC-265 / STANAG-4285 asynch Data < 115 kbps Anschaltung an Radio identisch zu HC-265 jedoch durch SW- Einstellung und nicht mehr durch Jumper! neu: asynchroner Dateneingang (PC- Schnittstelle) Antenne

14 © Crypto AG Know How Transfer HC-2650 for internal use HC-2650 Encryption units for HF / VHF / UHF voice and data communication For worldwide point to point and point-to-multipoint communication Excellent speaker recognition Browser-based user interface

15 © Crypto AG Know How Transfer HC-2650 for internal use Operating modes Digital voice ciphering, standard rate coder (2200bps) Digital voice ciphering, low rate coder (1000bps) Waveform-265 voice ciphering Data ciphering, up to 2400 bps

16 © Crypto AG Know How Transfer HC-2650 for internal use HC-2650 ist mit HC-265 rückwärtskompatibel HC-2650 Markt = HC-265 Markt Installierte HC-265 Basis ist nach wie vor operativ. Liefer-, Reparaturverpflichtungen HC-265 bis ins Jahr 2022 Es sind ca. 500 HC-265 Angebote für Nachbestellungen offen.  Es können nur noch ca. 150 HC-265 für den Verkauf hergestellt werden. HC-2650 HF v+d HC-265 HF Voice interoperabel

17 © Crypto AG Know How Transfer HC-2650 for internal use Features Late Entry Fähigkeit kann gleichzeitig mit mehreren Ohren die 3 verschiedenen Betriebsmodes wie auch verschiedene Cryptologische Domains empfangen. Base Modul Architektur

18 © Crypto AG Know How Transfer HC-2650 for internal use Compatibility Operates on poor HF/VHF/UHF channels Operates on any HF/VHF/UHF radios on the market Compatible with the HF voice encryption HC-265 unit

19 © Crypto AG Know How Transfer HC-2650 for internal use Exclusive housing Heavy-duty, sealed and water-proof die-cast aluminium housing Tamper-proof design Gehäuse aus einem Aluminiumgussgehäuse “herausgefräst” Druckausgleichsventil für schnelle Temperatur und Druckschwankungen

20 © Crypto AG Know How Transfer HC-2650 for internal use Entwicklungsmannschaft SW-Entwicklung Roland Welte, Thomas Bilgerig, Fabio Solari, Thomas Pibernik (extern), Bruno Schneebeli (extern) HW-Entwicklung Markus Kaufmann Konstruktion Kari Leutwiler, Christoph Betschard Projektleitung Axel Hosemann (Projektleiter), Richi Weber, Stefan Hösli (PM)

21 © Crypto AG Know How Transfer HC-2650 for internal use HC-2650 Voice Scenario (Army)

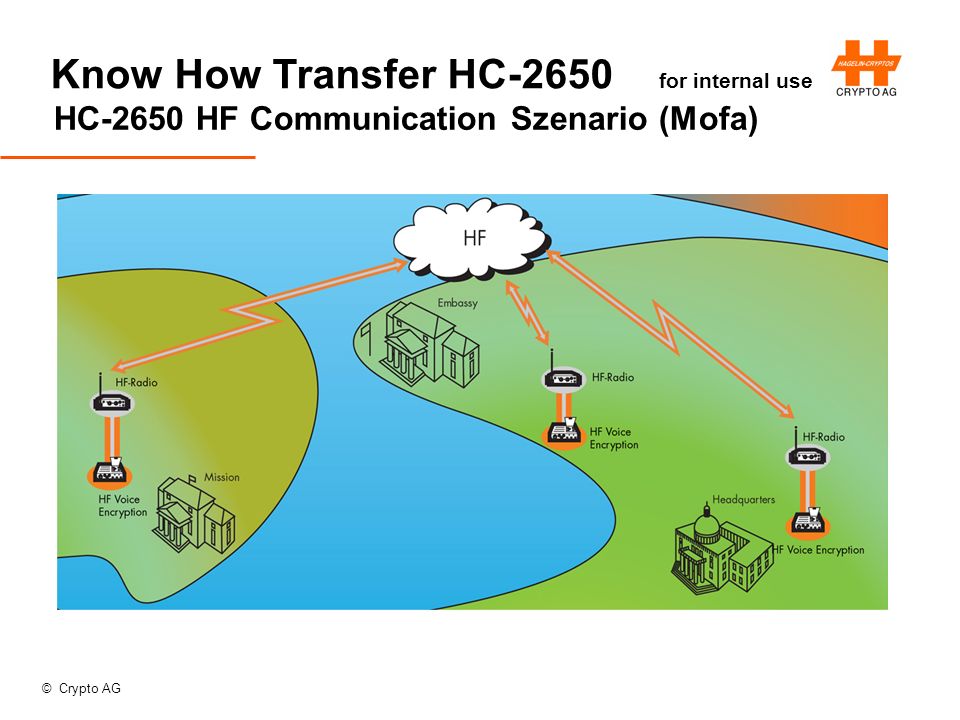

22 © Crypto AG Know How Transfer HC-2650 for internal use HC-2650 HF Communication Szenario (Mofa)

23 © Crypto AG Know How Transfer HC-2650 for internal use AFS-2650 Lautsprecher und AC-Speisegerät

24 © Crypto AG Know How Transfer HC-2650 for internal use HC-2650 als Schlüsselelement für Systemgeschäfte HC-2650 ist Enabler für folgende Zusatzgeschäfte: Lautsprecher Units AFS-2650, Kabel, Installationsmaterial Umfassende Serviceleistungen  Block Serices Presales Serviceleistungen Serviceleistungen während Sales After-Sales Serviceleistungen Basis für Kundenspezifische Entwicklungen Zukünfige Entwicklungen können auch heutigen Kunden verkauft werden, weil sie bereits die HW Plattform dafür besitzen.

25 © Crypto AG Know How Transfer HC-2650 for internal use Unsere Vision des HC-2650 Funktionserweiterungen durch SW-Update Hohe Flexibilität um auf Kundenbedürfnisse eingehen zu können. Potentielle zukünftige Applikationen: OTAR (Over the Air rekeying  DLL für Funk) Erweiterung des Datenmodes mit ARQ-Stack Schmalbandige Sprache über Satellit (2400 bps asynchron) Breitbandigere Sprachcodecs für verbesserte Sprachqualität im VHF/UHF Umfeld (16kbps Känale) etc.

26 © Crypto AG Know How Transfer HC-2650 for internal use We are interested in your questions! Thank you for your attention Please ask
