Energie und chemische Reaktionen

Präsentation zum Thema: "Energie und chemische Reaktionen"—  Präsentation transkript:

1

2 Energie und chemische Reaktionen
Fachdidaktik Chemie 27. Mai 2016 Hansruedi Dütsch

3 Energie und chemische Reaktionen

4 Energie und chemische Reaktionen
Formulieren Sie die Ihrer Meinung nach zwei wichtigsten Lernziele dieses Kapitels. Die SchülerInnen können erklären, warum bei vielen chemischen Reaktionen Energie (in Form von Wärme) freigesetzt wird. Die SchülerInnen kennen die Gesetzmässigkeiten, die bestimmen, ob eine chemische Reaktion spontan abläuft und sie können diese anwenden.

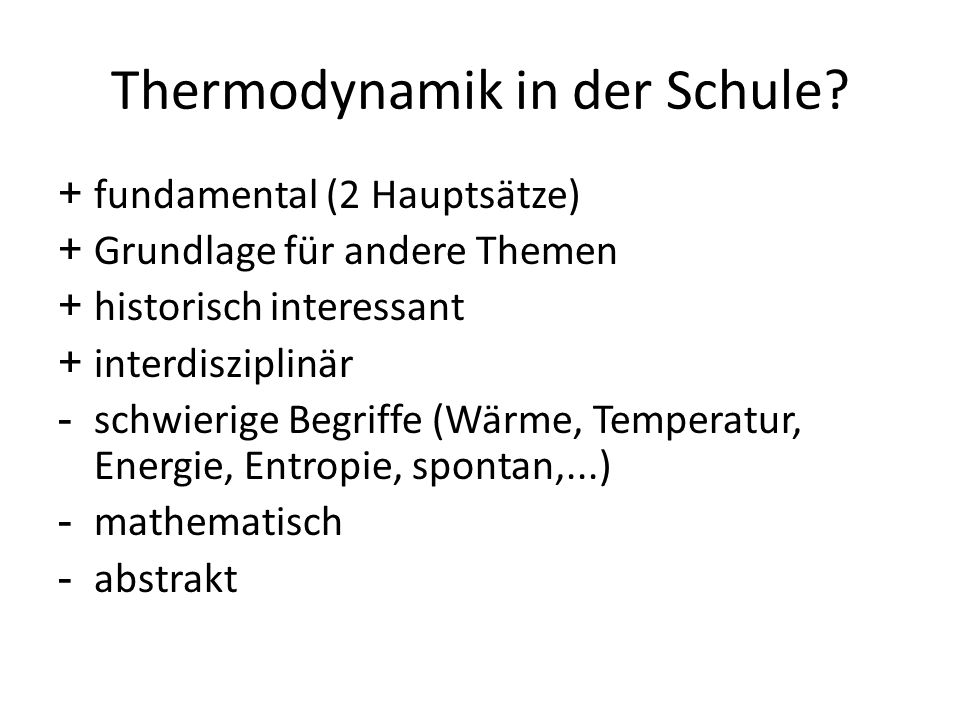

5 Thermodynamik in der Schule?
fundamental (2 Hauptsätze) Grundlage für andere Themen historisch interessant interdisziplinär schwierige Begriffe (Wärme, Temperatur, Energie, Entropie, spontan,...) mathematisch abstrakt

6 Energieumwandlung CH4 Kinetische Energie Wärme chemische Energie

7 1. Hauptsatz Die Energie in einem abgeschlossenen System ist konstant.
Energie kann nicht erschaffen oder vernichtet, sondern nur umgewandelt werden.

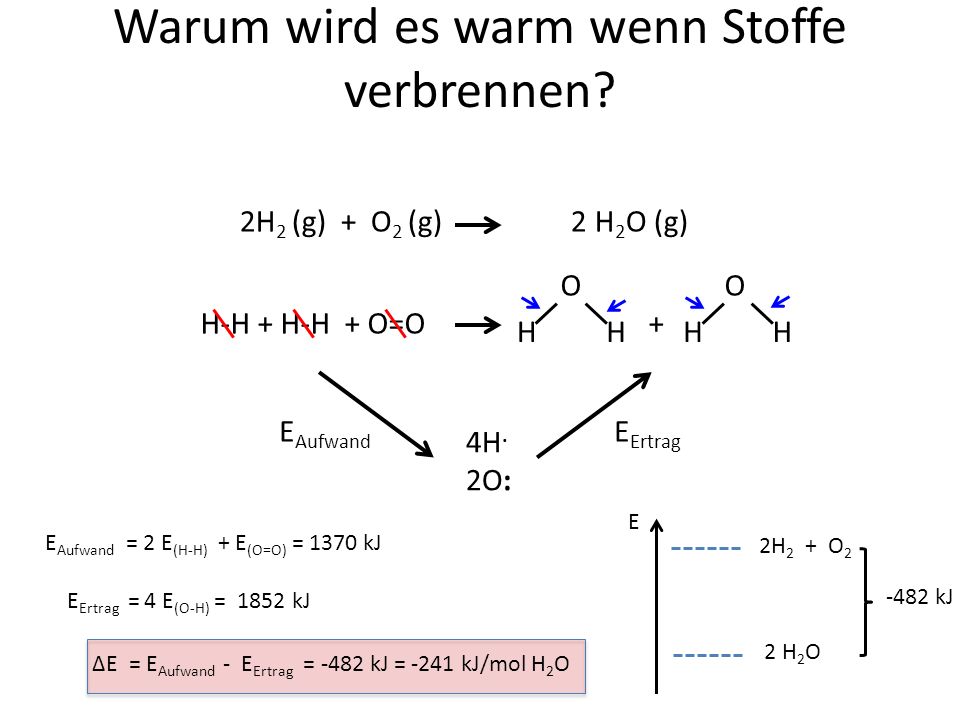

8 Warum wird es warm wenn Stoffe verbrennen?
2H2 (g) + O2 (g) H2O (g) O O H-H + H-H + O=O H 4H. 2O: EAufwand EErtrag E 2H2 + O2 2 H2O -482 kJ EAufwand = 2 E(H-H) + E(O=O) = 1370 kJ EErtrag = 4 E(O-H) = kJ ΔE = EAufwand - EErtrag = -482 kJ = -241 kJ/mol H2O

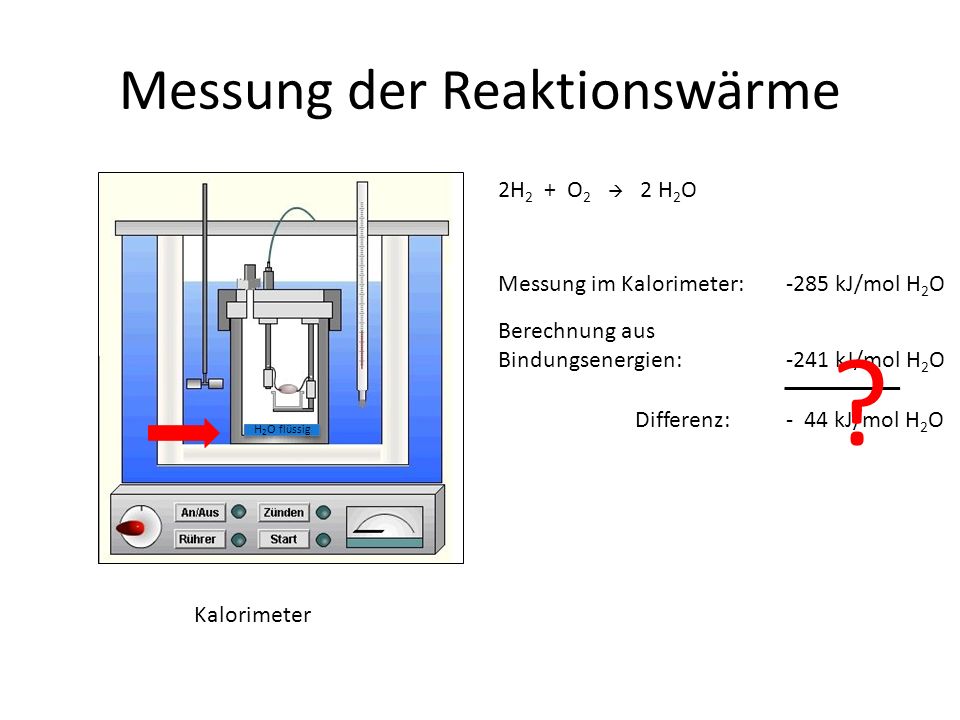

9 Messung der Reaktionswärme
Kalorimeter 2H2 + O2  2 H2O Messung im Kalorimeter: kJ/mol H2O Berechnung aus Bindungsenergien: kJ/mol H2O ? Differenz: kJ/mol H2O H2O flüssig

10 ΔH = H (Produkte) – H(Edukte)
Enthalpie Bei chemischen Reaktionen ändern nicht nur Bindungen, sondern auch zwischenmolekulare Beziehungen, etc. Enthalpie H ‚chemische Energie‘ Reaktionsenthalpie ΔH, ΔH = H (Produkte) – H(Edukte)

11 Laborversuche: Messung der Reaktionsenthalpie
Fe + S FeS Cu2+ + Zn Cu + Zn2+

12 welche Reaktionen verlaufen exotherm?
O = O H C H O = C = O + + O O O = O + H H H H H unpolare Bindungen schwache Bindungen polare Bindungen starke Bindungen Reaktionen verlaufen exotherm, wenn aus Molekülen mit unpolaren (schwachen) Bindungen, Moleküle mit polaren (starken) Bindungen entstehen.

13 polare Bindungen sind stark
A B δ+X Yδ- + Anziehung der Pole unpolare Bindung EN (A) ≅ EN (B) polare Bindung EN (Y) > EN (X) Zusammenhalt durch gemeinsame Elektronenwolke Zusammenhalt durch gemeinsame Elektronenwolke

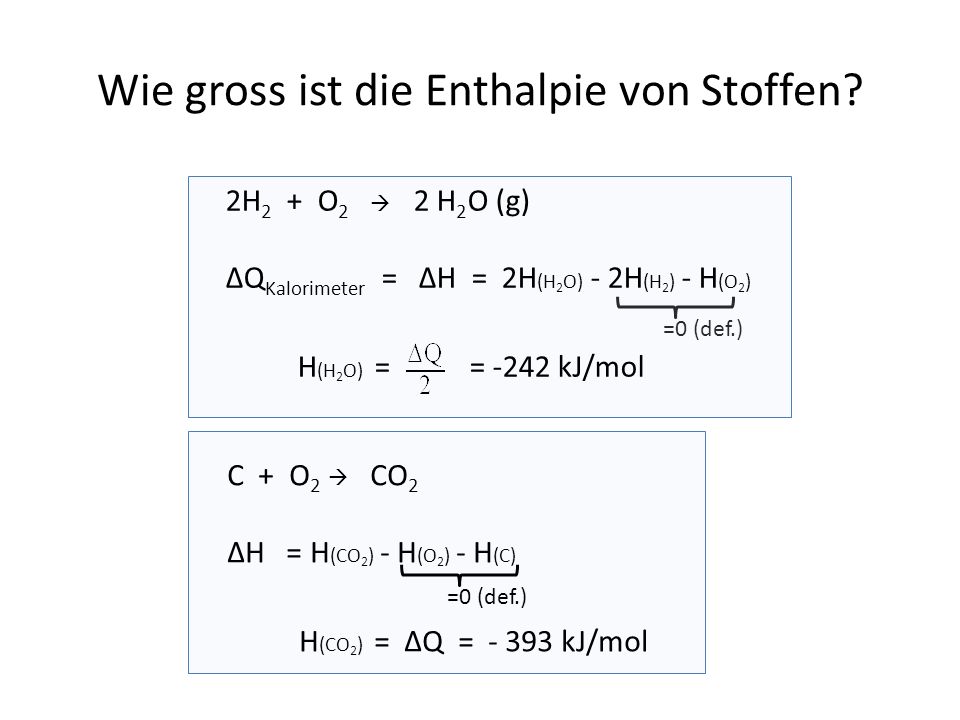

14 Wie gross ist die Enthalpie von Stoffen?
2H2 + O2  2 H2O (g) ΔQKalorimeter = ΔH = 2H(H2O) - 2H(H2) - H(O2) H(H2O) = = -242 kJ/mol =0 (def.) C + O2  CO2 ΔH = H(CO2) - H(O2) - H(C) H(CO2) = ΔQ = kJ/mol =0 (def.)

15 Enthalpie von Stoffen H
CH O2  2 H2O + CO2 ΔH = 2H(H2O) + H(CO2) - 2H(O2) - H(CH4) = ΔQ H(CH4) = - 75 kJ/mol

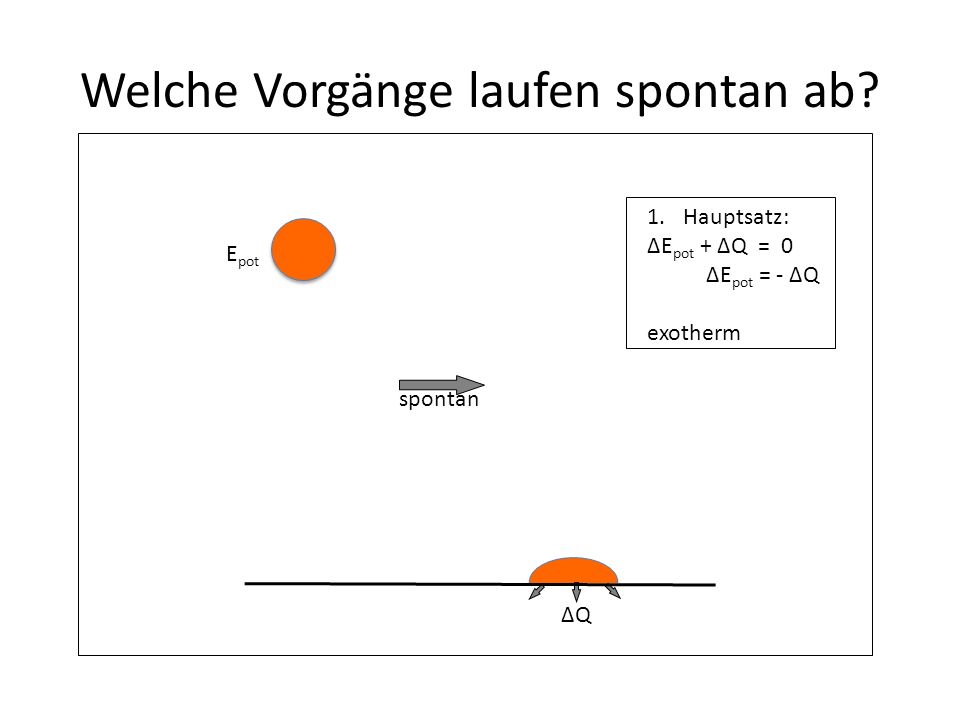

16 Welche Vorgänge laufen spontan ab?
Epot Hauptsatz: ΔEpot + ΔQ = 0 ΔEpot = - ΔQ exotherm spontan ΔQ

17 Welche Vorgänge laufen spontan ab?
Hauptsatz: Epot + ΔQ = 0 Epot = - ΔQ endotherm Epot NIE D ΔQ

18 Prinzip von Berthelot 1878 Essai de Mecanique chimique:
“Jede chemische Reaktion, die ohne Einfluss von äusserer Energie abläuft, ist bestrebt, den Körper oder das System von Körpern zu bilden, die am meisten Wärme freisetzen.” „Reaktionen, die spontan ablaufen, sind exotherm (ΔH < 0).“

19 Überprüfung: Ether verdampft spontan auf der Haut,  Abkühlung
Ammoniumchlorid löst sich spontan in H2O  Abkühlung Ba(OH)2 reagiert spontan mit NH4SCN  Abkühlung etc.

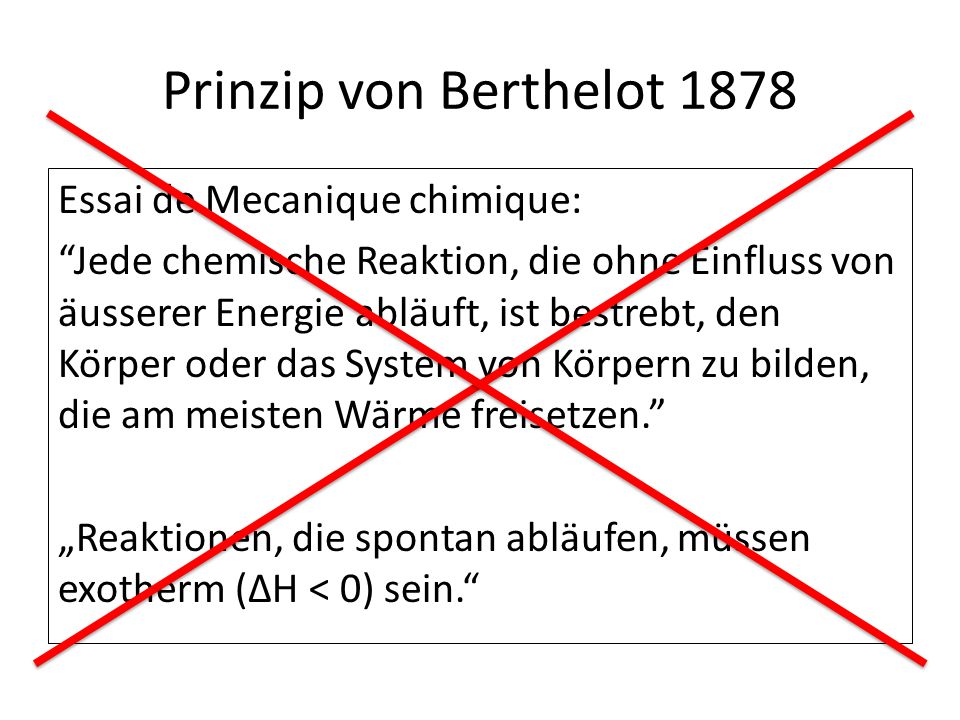

20 Prinzip von Berthelot 1878 Essai de Mecanique chimique:
“Jede chemische Reaktion, die ohne Einfluss von äusserer Energie abläuft, ist bestrebt, den Körper oder das System von Körpern zu bilden, die am meisten Wärme freisetzen.” „Reaktionen, die spontan abläufen, müssen exotherm (ΔH < 0) sein.“

21 2. Hauptsatz Bei spontanen Vorgängen nimmt die Entropie S in einem abgeschlossenen System zu. S = oder ΔS = > O spontan

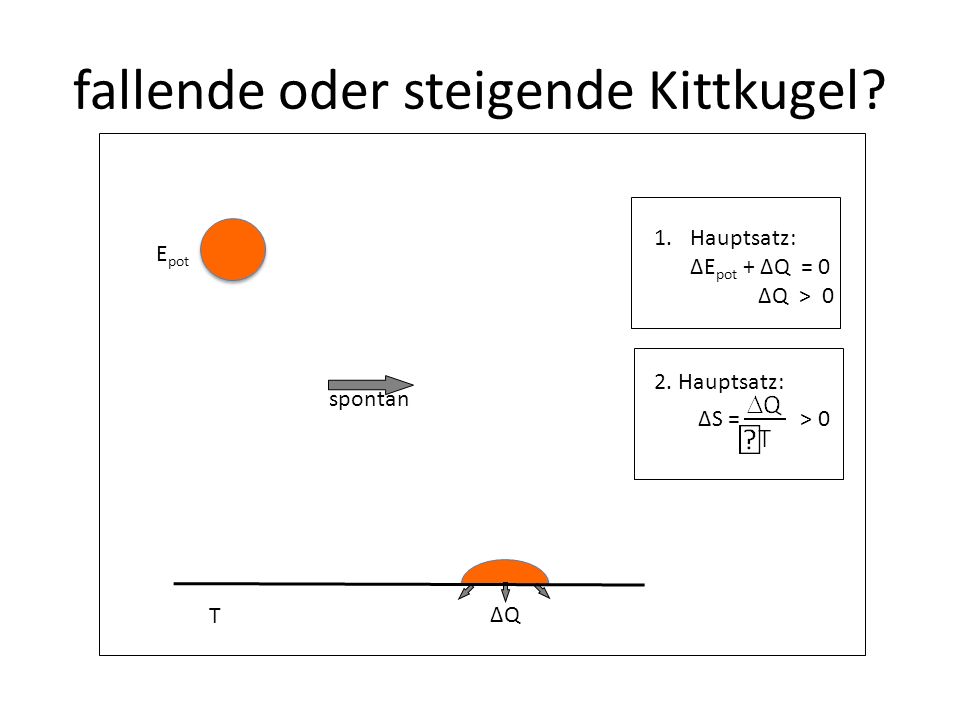

22 fallende oder steigende Kittkugel?
Hauptsatz: ΔEpot + ΔQ = 0 ΔQ > 0 2. Hauptsatz: ΔS = > 0 Epot spontan T ΔQ

23 fallende oder steigende Kittkugel?
Hauptsatz: ΔEpot + ΔQ = 0 ΔQ < 0 Epot NIE 2. Hauptsatz: ΔS = < 0 ΔQ

24 Systeme offenes System geschlossenes System abgeschlossenes System

25 Wärmeaustausch ΔS = + > 0 T t Isolation T > Temp > t ΔQ -ΔQ
Hauptsatz: ΔQT + ΔQt = 0 -ΔQT = ΔQt = ΔQ 2. Hauptsatz: ΔS = > 0 spontan

26 Wärmeaustausch T ΔQT = -ΔQt ΔS = + < 0 T t Isolation ΔQ ΔQT -ΔQt
Hauptsatz: ΔQT + ΔQt = 0 ΔQT = -ΔQt 2. Hauptsatz: ΔS = < 0 nicht spontan

27 chemische Reaktion Hauptsatz -ΔQReakt = ΔQUmg ΔQUmg = -ΔH
isolier A B ΔQ Umgebung T=konst. Isolation Hauptsatz -ΔQReakt = ΔQUmg ΔQUmg = -ΔH 2. Hauptsatz: ΔStot = ΔSUmg + ΔSReakt = (SProd – SEd) ΔStot= ΔS

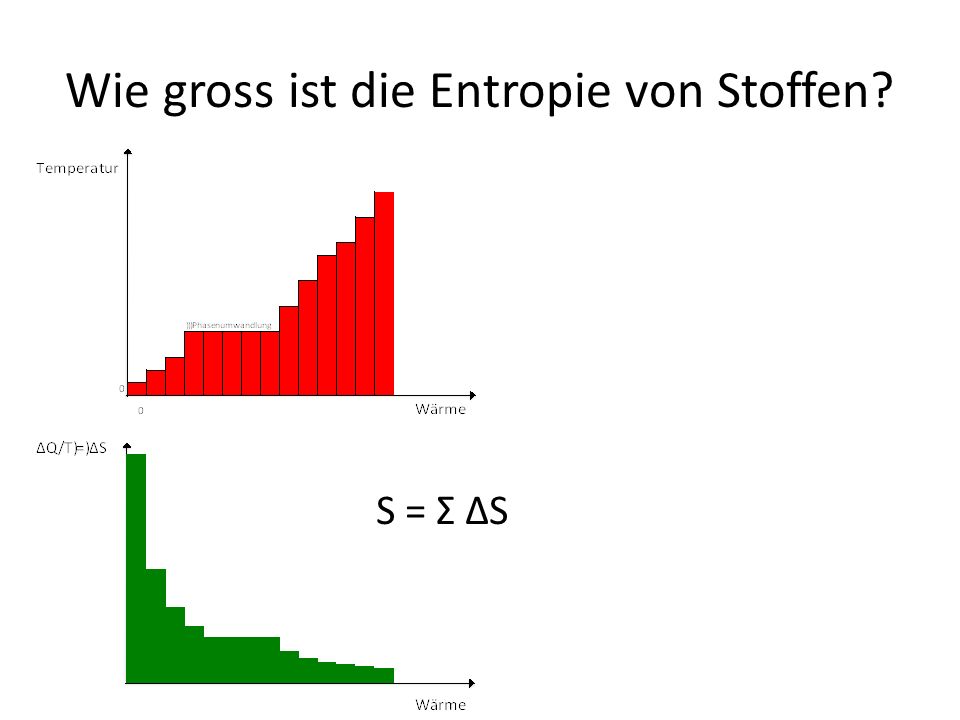

28 Wie gross ist die Entropie von Stoffen?

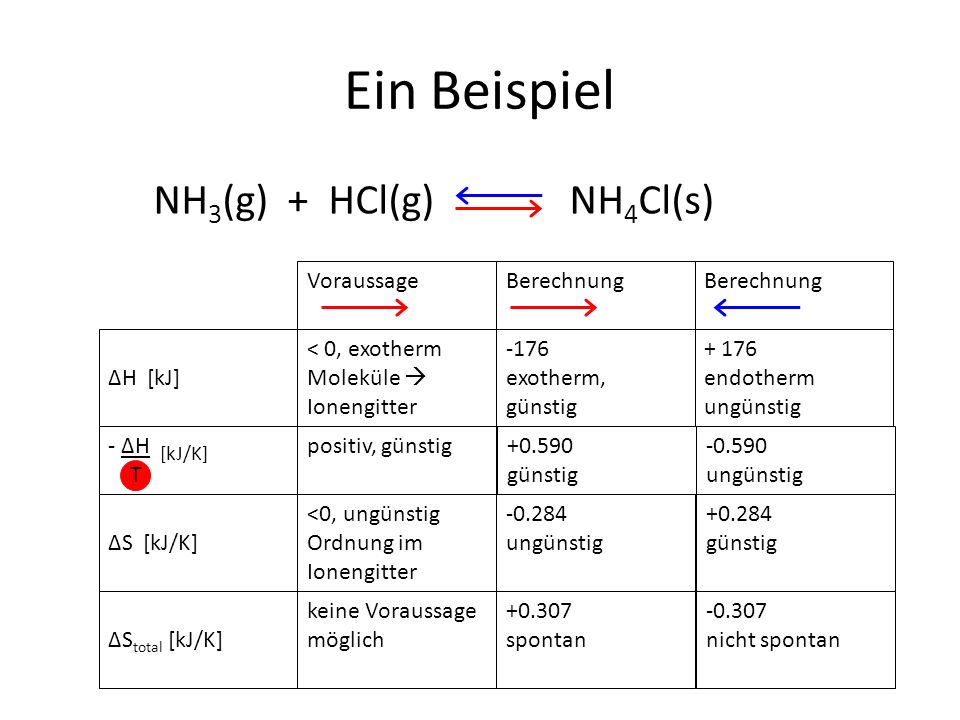

29 Ein Beispiel NH3(g) + HCl(g) NH4Cl(s) Voraussage Berechnung Berechnung
ΔH [kJ] < 0, exotherm Moleküle  Ionengitter -176 exotherm, günstig günstig -0.284 ungünstig +0.307 spontan + 176 endotherm ungünstig ungünstig +0.284 günstig -0.307 nicht spontan - ΔH [kJ/K] T positiv, günstig ΔS [kJ/K] <0, ungünstig Ordnung im Ionengitter ΔStotal [kJ/K] keine Voraussage möglich

30 Temperaturabhängigkeit
Bei welcher Temperatur T* ist die Reaktion weder spontan noch nicht-spontan? ΔStot = ΔS = 0 T* = = = 619 K ≈ 350 °C

31 Das Experiment T<350°C: NH3 (g) + HCl (g)  NH4Cl(s)
T>350°C: NH4Cl(s)  NH3 (g) + HCl (g) NH4Cl

32 Gibbs Helmholtz Gleichung
„Entropie und Enthalpie, Ordnung und Energie, sind die zwei Faktoren, die Reaktionsabläufe ermöglichen oder verhindern. Gibbs verknüpfte daher 1893 Enthalpie und Entropie zu einer neuen Funktion G, der freien Enthalpie.“ ΔG = ΔH - TΔS ΔG > 0 nicht spontan ΔG < 0 spontan „ Günstig für den Ablauf einer Reaktion ist es also, wenn nach dem Prinzip des Energieminimums ΔH<0 und nach dem Prinzip des Entropiemaximums ΔS>0.“ Schroedel, Chemie heute

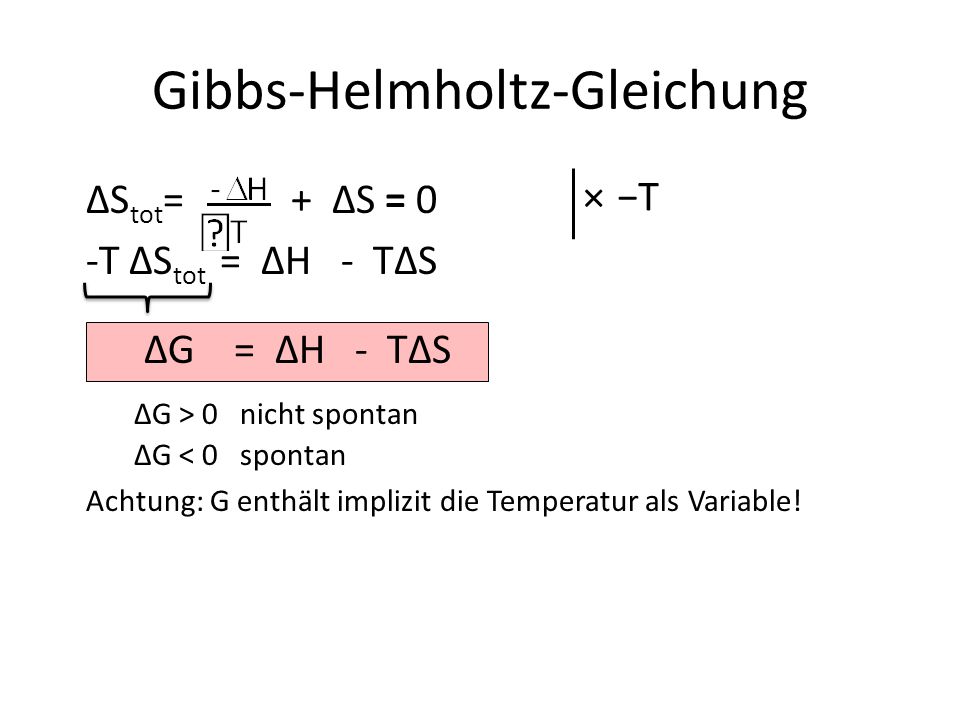

33 Gibbs-Helmholtz-Gleichung
ΔStot= ΔS = 0 -T ΔStot = ΔH - TΔS ΔG = ΔH - TΔS ΔG > 0 nicht spontan ΔG < 0 spontan Achtung: G enthält implizit die Temperatur als Variable! × −T

34 Du sollst nicht alles glauben! Textauszüge aus einigen Lehrbüchern
Soll eine Reaktion freiwillig ablaufen, muss dabei Energie frei werden. In den mei- sten Fällen ist diese Energie in Form von Wärme (Reaktionswärme) vorzufinden. Der Gibbs-Helmholtzsche Satz beschreibt die alltägliche Erfahrung, dass die tatsächlich verfügbare Energie ΔG immer etwas kleiner ist als die theoretisch mögliche Menge an freigesetzter Reaktionsenergie ΔH, da immer einiges (ausgedrückt durch T · ΔS) durch Reibungsverluste (metastabile Systeme!), durch entstehende Unordnung oder durch elektrochemische Überspannungseffekte verloren geht. Reaktionen sind spontan, wenn ΔHR sehr klein ist, wenn viel Energie abgegeben wird (Prinzip des Energieminimums) wenn ΔSR sehr groß ist, wenn Systeme großer Unordnung entstehen, zum Beispiel bei Gasen (Prinzip des Entropiemaximums). Alles natürliche Geschehen wird regiert einerseits vom Bestreben nach Abnahme der Energie, anderseits nach Zunahme der Entropie.

35 Temperatur und Spontaneität
ΔH < 0 exotherm ΔH > 0 endotherm ΔS > 0 entropisch günstig immer spontan mit steigender T weniger spontan Reaktion spontan wenn T* grösser als ΔS < 0 entropisch ungünstig Reaktion spontan wenn T* kleiner als nie spontan mit sinkender T weniger spontan

36 Entropie anschaulich: Würfelexperiment
Aufgabe: Würfeln Sie während drei Minuten möglichst oft mit drei Würfeln. Notieren Sie in einer Tabelle, wie oft Sie jede mögliche Würfelsumme (3 bis 18) erreichen.

37 Würfelexperiment

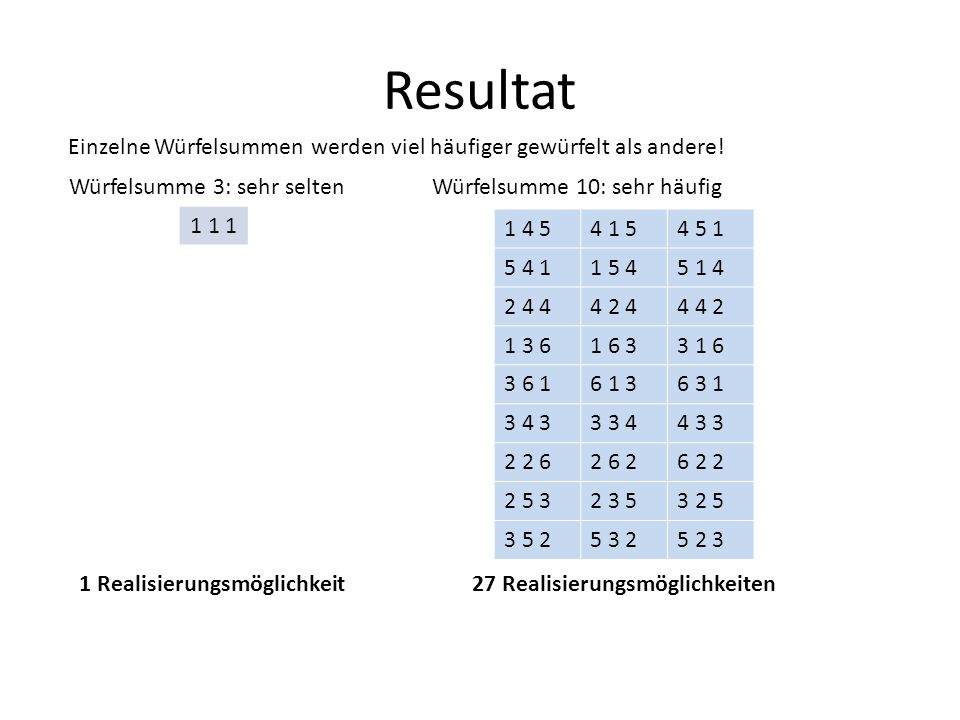

38 27 Realisierungsmöglichkeiten
Resultat Einzelne Würfelsummen werden viel häufiger gewürfelt als andere! Würfelsumme 3: sehr selten Würfelsumme 10: sehr häufig 1 1 1 1 4 5 4 1 5 4 5 1 5 4 1 1 5 4 5 1 4 2 4 4 4 2 4 4 4 2 1 3 6 1 6 3 3 1 6 3 6 1 6 1 3 6 3 1 3 4 3 3 3 4 4 3 3 2 2 6 2 6 2 6 2 2 2 5 3 2 3 5 3 2 5 3 5 2 5 3 2 5 2 3 1 Realisierungsmöglichkeit 27 Realisierungsmöglichkeiten

39 Würfelexperiment Zustände, die sich auf viele verschiedene Arten
realisieren lassen, sind wahrscheinlicher und treten häufiger auf als Zustände, die sich nur auf wenige Arten realisieren lassen

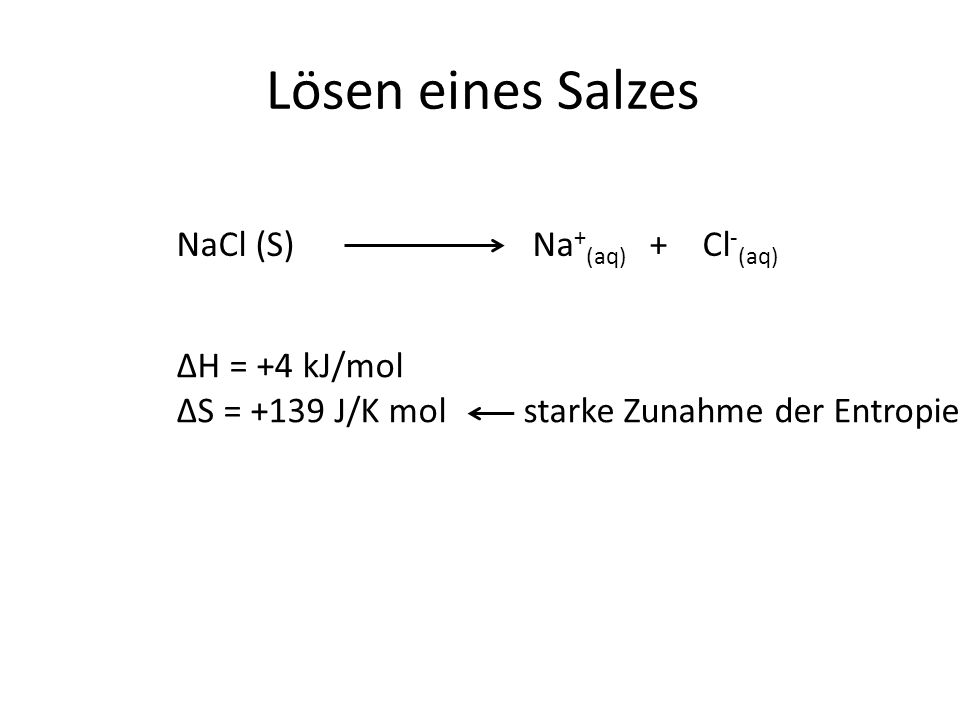

40 Lösen eines Salzes NaCl (S) Na+(aq) + Cl-(aq) ΔH = +4 kJ/mol
ΔS = +139 J/K mol starke Zunahme der Entropie

41 Lösen eines Salzes - + lösen - + - + - + - + - + + - fest
tiefe Entropie ‚eine‘ Realisierungsmöglichkeit unwahrscheinlich geordnet gelöst hohe Entropie viele Realisierungsmöglichkeiten wahrscheinlich ungeordnet Die Entropie nimmt zu, wenn aus unwahrscheinlichen / geordneten Zuständen wahrscheinlichere / ungeordnetere Zustände entstehen.

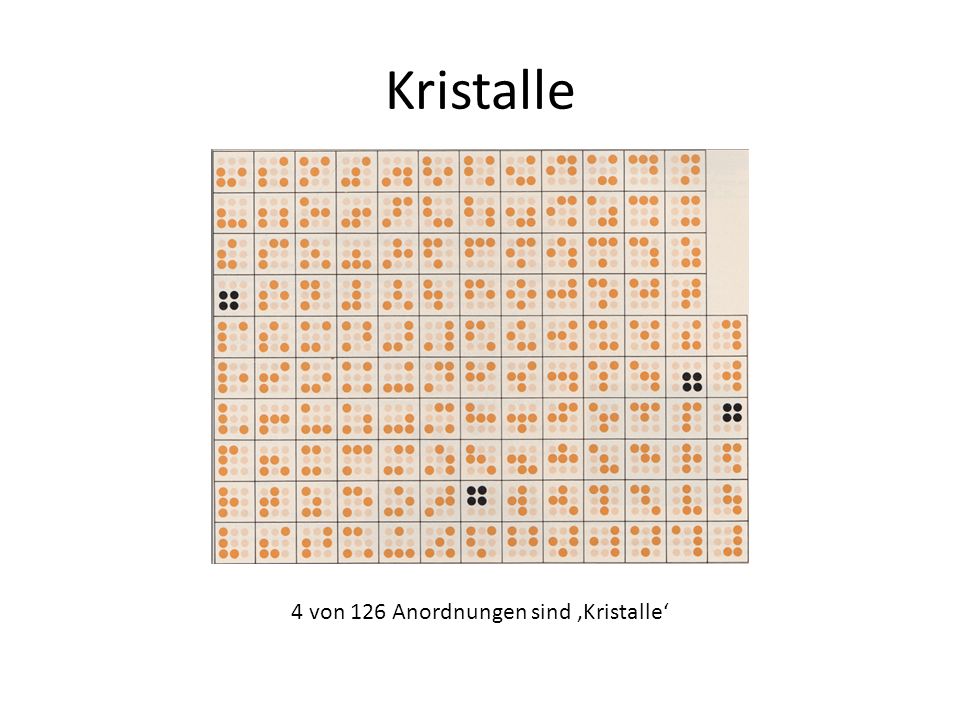

42 Kristalle 4 von 126 Anordnungen sind ‚Kristalle‘

43 Die Entropie nimmt zu Die Ordnung nimmt zu gasförmig flüssig flüssig
fest wenige Teilchen wenige ‚Teilchen‘ gasförmig flüssig gelöst viele Teilchen flüssig flüssig + - Die Ordnung nimmt zu

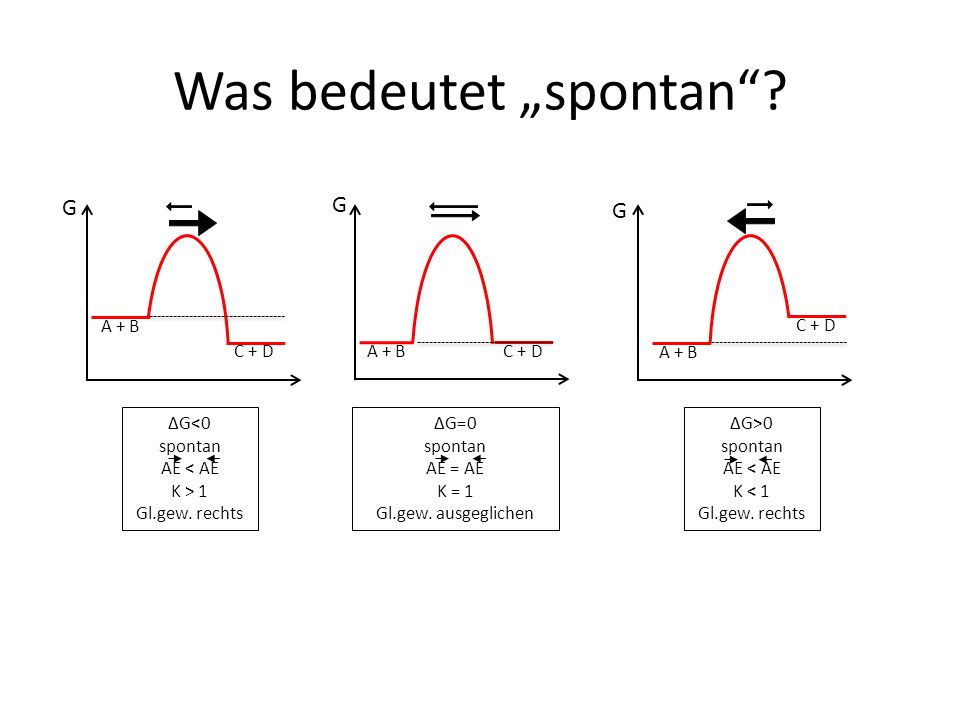

44 Was bedeutet „spontan“?
A + B C + D G ΔG<0 spontan AE < AE K > 1 Gl.gew. rechts ΔG=0 spontan AE = AE K = 1 Gl.gew. ausgeglichen ΔG>0 spontan AE < AE K < 1 Gl.gew. rechts

45 Gleichgewicht: kinetische Herleitung
AE AE RG = RG k [A][B] = k [C][D] K = = k [C][D] k [A][B]

46 Gleichgewicht und Thermodynamik
B

47 Gleichgewicht und Thermodynamik
‚Energie‘ A B △H exotherm

48 Gleichgewicht und Thermodynamik
‚Energie‘ A B H

49 Gleichgewicht und Thermodynamik
‚Energie‘

50 Mischungsentropie

51 Mischungsentropie x1

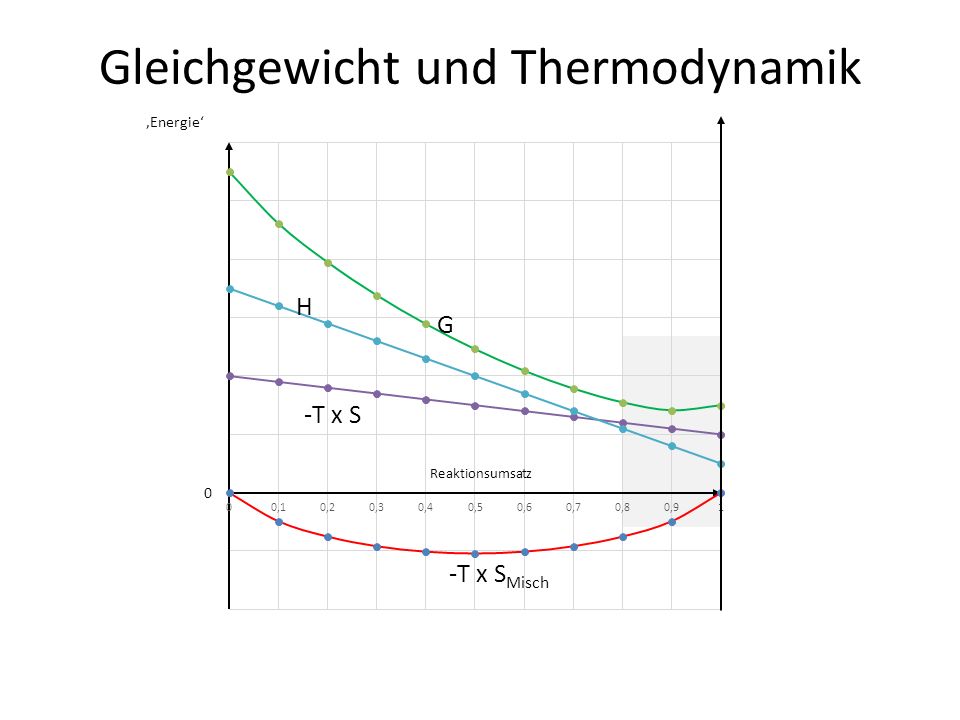

52 Gleichgewicht und Thermodynamik
‚Energie‘

53 Gleichgewicht und Thermodynamik
‚Energie‘

54 Gleichgewicht und Thermodynamik
∆G < 0 spontan ∆G < 0 spontan

55 Erzeugung elektrischer Energie
Chem. Energie (Öl, Gas, Kohle) Wärme Kin.Energie el.Energie

56 Erzeugung elektrischer Energie
Kin.Energie Chem. Energie (Öl, Gas, Kohle) Abwärme 60% 40% Wärme el.Energie

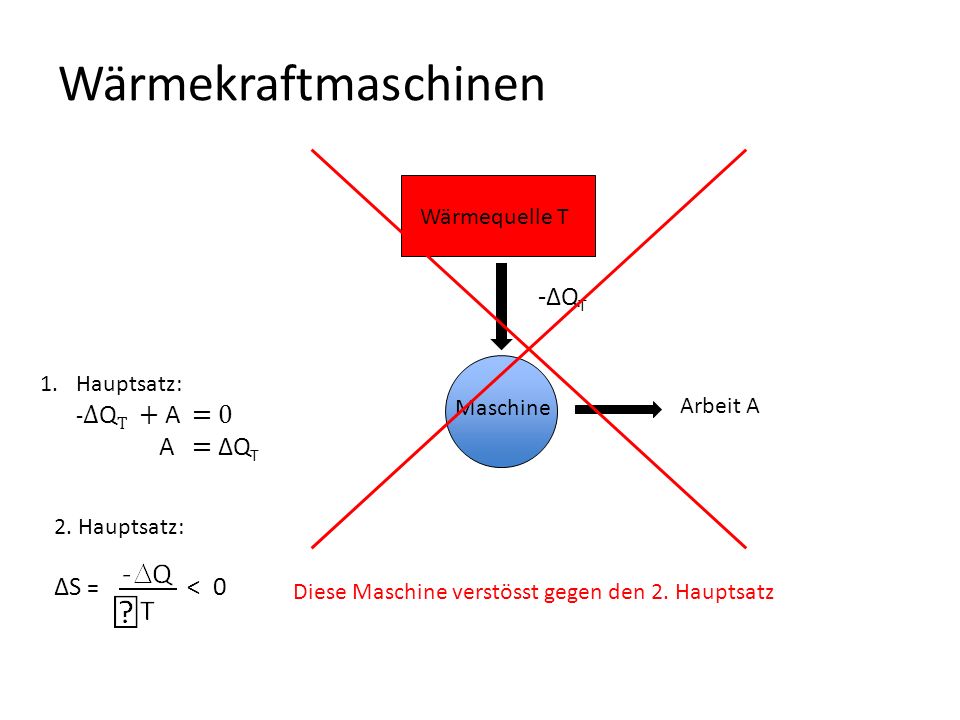

57 Wärmekraftmaschinen -ΔQT ΔS = < 0 Wärmequelle T
Arbeit A -ΔQT Hauptsatz: -ΔQT + A = A = ΔQT 2. Hauptsatz: ΔS = < 0 Diese Maschine verstösst gegen den 2. Hauptsatz

58 Wärmekraftmaschinen -ΔQT Wärmequelle T
Arbeit A -ΔQT Wärmeabfluss t ΔQt Hauptsatz: -ΔQT +ΔQt+ A = A = ΔQT – ΔQt 2. Hauptsatz:

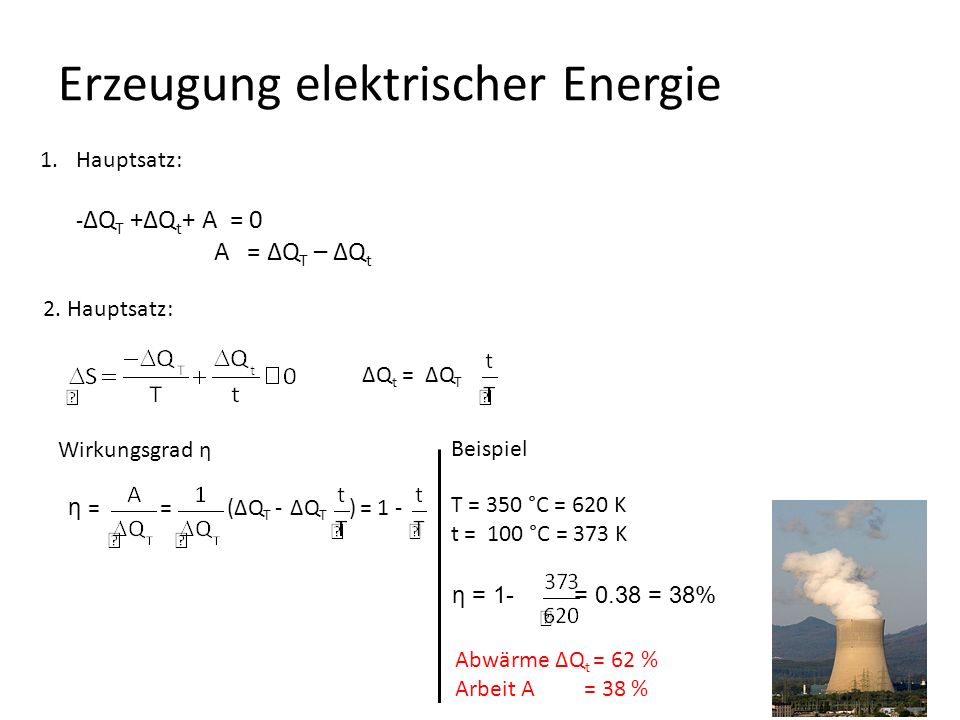

59 Erzeugung elektrischer Energie
Hauptsatz: -ΔQT +ΔQt+ A = A = ΔQT – ΔQt = ΔQT - ΔQT 2. Hauptsatz: ΔQt = ΔQT Wirkungsgrad η T = 350 °C = 620 K t = 100 °C = 373 K Beispiel η = = 0.38 = 38% Abwärme ΔQt = 62 % Arbeit A = 38 % η = = (ΔQT - ΔQT ) = 1 -

60 Erzeugung elektrischer Energie
Redoxreaktion: Brennstoffzelle Kin.Energie Chem. Energie (Öl, Gas, Kohle) Abwärme 60% 40% Wärme el.Energie

61 einige Aufgaben Vergleichen Sie die Wirkung der Brennstoffe Kohle, Erdgas (CH4) und Erdöl (C9H20) in Bezug auf die Förderung der Klimaerwärmung durch CO2. Vergleichen Sie qualitativ (d.h. ohne Berechnungen) den ‚Kaloriengehalt‘ (Verbrennung mit Sauerstoff zu Wasser und Kohlendioxid) von Zucker (Glukose) und Fett aufgrund ihrer molekularen Struktur. In einer modernen Heizung werden die Abgase im Heizkessel soweit abgekühlt, dass das bei der Verbrennung entstehende Wasser kondensiert (Kondensationskessel). Warum? Berechnen Sie für eine Erdgasheizung (Methan, CH4) welche prozentuale Einsparung dieser Prozess bringt. Glukose Fett

62 einige Aufgaben Wieviele Liter Wasser kann man mit einer Kartusche eines Gaskochers (190 g Butan) theoretisch zum Kochen bringen. Treffen Sie notwendige Annahmen und suchen Sie allenfalls fehlende Angaben im Internet. Überprüfen Sie, ob die in der nebenstehenden Werbung gemachten Angaben bezüglich Treibstoffverbrauch und CO2-Ausstoss plausibel sind. Annahme: Benzin = Octan, C8H18

63 Literatur Peter. W. Atkins Wärme und Bewegung. Die Welt zwischen Ordnung und Chaos. Spektrum der Wissenschaften, 1986 Peter. W. Atkins, J.A. Beran Chemie einfach alles. Wiley - VCH, 1998 Peter. W. Atkins, Galileo's Finger: The Ten Great Ideas of Science, Oxford University Press 2003 Peter. W. Atkins, Chemie des Wandels, Spektrum Akademischer Verlag, 1991 Gareth Price, Thermodynamics of Chemical Processes, Oxford University Press 1998 Werner Känzig, Wärmelehre, vdf, 1992
