1 OEZ s.r.o. Schnelle und universale Lösung für Ihren Auftrag Modeion 05/2012

2 Schnelle und universale Lösung Schnelle und zugängliche Unterstützung ►Technische Unterstützung mittels Spezialisten. ►Geräteentwurf gemäß dem Projekt ►Schulung der Vertriebshändler und Kunden ►Kontakt zu Ihrem Vertriebshändler im Österreich Georg SCHLEGEL Vertriebsgesellschaftm.b.H. Samuel Morse-Straße 7 A-2700 Wiener Neustadt Tel.: Fax:

3 Schnelle und universale Lösung Schnelle und zugängliche Unterstützung ►Berechnung für das Projekt mittels Programm Sichr –Kurzschlussströme –Impedanzschleifen –Selektivität –Auslegung und Optimierung der Kabel ►Geräteentwurf mittels Konfigurator –Richtige und schnelle Bearbeitung der Bestellung ►CAD und CAE Unterstützung –Menü für Autocad –OEZ Gerätedatenbank

4 Überstromauslöser ►Grundlegende Überstromauslöser –DTV3 für optimalen Leitungs- und Transformatorschutz –MTV8 für optimalen Motorschutz ►Regelung I R = 0,4 ÷ 1 I n (-60 %) ►Stromregelung des Kurzschlussauslösers Schnelle und universale Lösung

5 Überstromauslöser ►Zusätzliche Montage –Schnellere Herstellung der Schaltschränke ►Austausch im Betrieb ►Änderung des Lasttrennschalters auf den Leistungsschalter und umgekehrt –niedrigere Kosten bei einer Anwendungsänderung

6 Schnelle und universale Lösung Anschluss ►Leistungsschalter bis 630 A – BH630 –bis 3x 240 mm 2 pro Pol ►Leistungsschalter BL1000 und BL1600 –bis 4x 300 mm 2 pro Pol

7 Schnelle und universale Lösung Signalisierung ►Fernsignalisierung des Zustands des Leistungsschalters ►Fernsignalisierung der Abschaltung infolge einer Störung –durch Überstrom –durch Kurzschluss –Ausführung für die Spannung 60 ÷ 250 V –Ausführung für die Spannung 5 ÷ 60 V mit vergoldeten Kontakten

8 Schnelle und universale Lösung Bedienung ►Fernabschaltung bis do 30 ms –Unterspannungsauslöser -Sicherheitsabschaltung mittels STOPP- Taste -Blockierung bei Reserveeinspeisung der Quellen -24 ÷ 400 V a.c./d.c. –Spannungsauslöser für schnelle Abschaltung -24 ÷ 230 V a.c./d.c.

9 Bedienung ►Ferneinschaltung bis 70 ms –Motorantrieb -für Reserveeinspeisung der Quellen -Zykluszähler -24 ÷ 230 V a.c./d.c. Schnelle und universale Lösung

10 Hauptparameter BC160BD250BH630BL1000BL1600 Bemessungsstrom 12 ÷ 160 A40 ÷ 250 A100 ÷ 630 A125 ÷1000 A315 ÷ 1600 A Bemessungsspannung 690 V a.c. 250 V d.c. 440 V d.c. 690 V a.c. Abmessungen 75 x 135 x 70 mm 105 x 225 x 105 mm 140 x 225 x 105 mm 210 x 350 x 135 mm Bemessungs- Grenzkurzschluss- ausschaltvermögen 25 kA36, 65 kA 65 kA Arbeitstemperatur -55 ÷ +55 °C Übersicht ►3-polige Ausführung

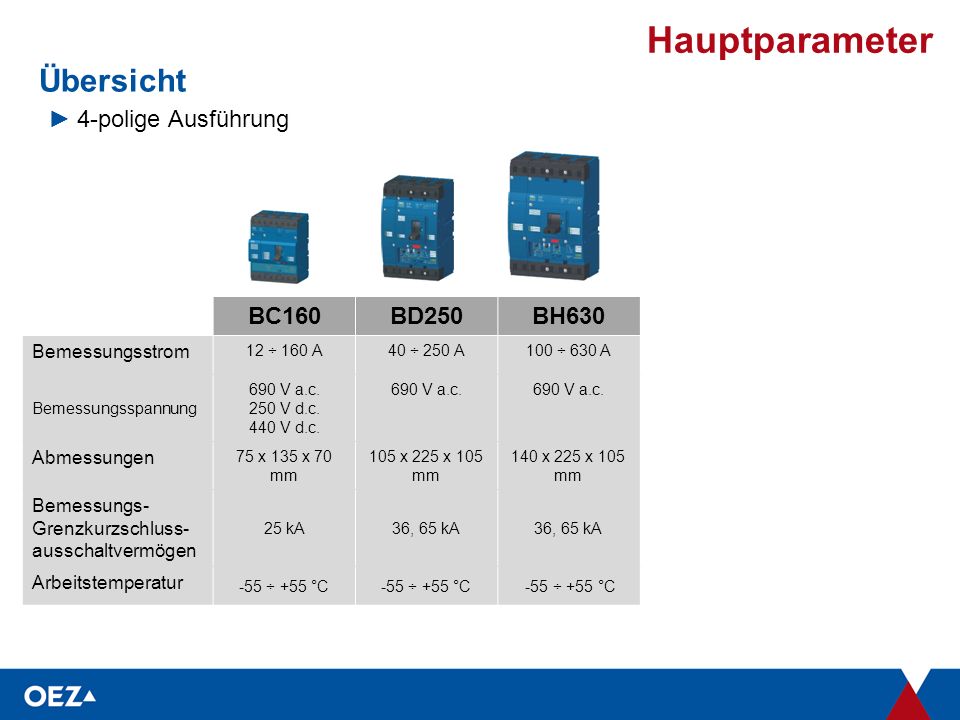

11 Hauptparameter BC160BD250BH630 Bemessungsstrom 12 ÷ 160 A40 ÷ 250 A100 ÷ 630 A Bemessungsspannung 690 V a.c. 250 V d.c. 440 V d.c. 690 V a.c. Abmessungen 75 x 135 x 70 mm 105 x 225 x 105 mm 140 x 225 x 105 mm Bemessungs- Grenzkurzschluss- ausschaltvermögen 25 kA36, 65 kA Arbeitstemperatur -55 ÷ +55 °C Übersicht ►4-polige Ausführung

12 Zubehör Übersicht ►Stecktechnik/Einschubtechnik ►Fehlerstromschutzschaltermodul ►Hilfs-/ Meldeschalter ►Spannungs- /Unterspannungsauslöser ►Handantrieb - Frontantrieb / Seitenantrieb ►Motorantrieb - Frontantrieb / Seitenantrieb

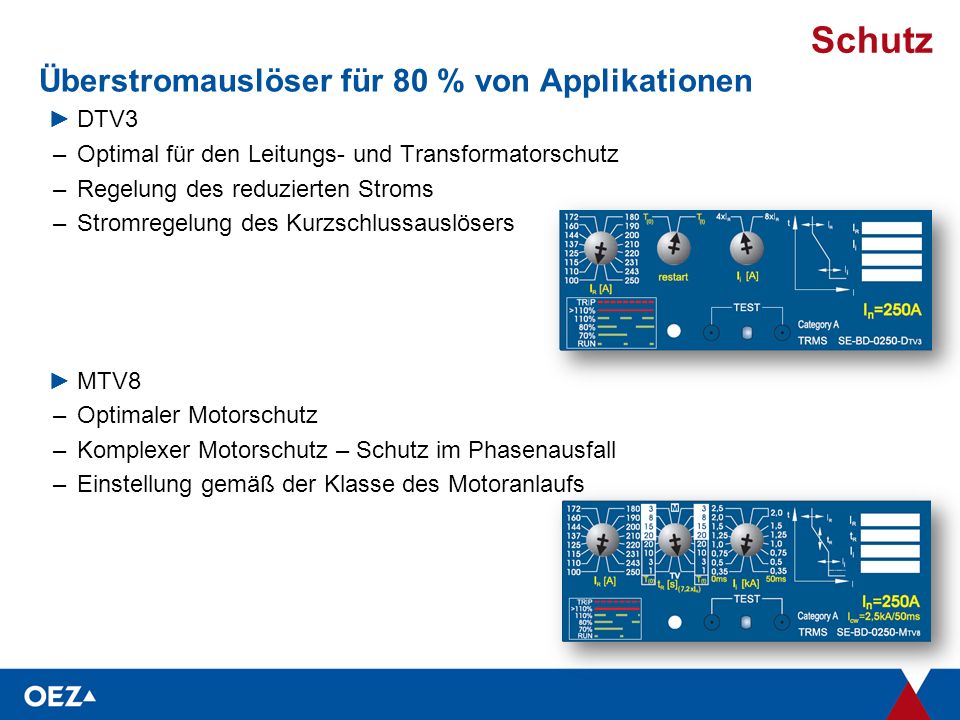

13 Schutz Überstromauslöser für 80 % von Applikationen ►DTV3 –Optimal für den Leitungs- und Transformatorschutz –Regelung des reduzierten Stroms –Stromregelung des Kurzschlussauslösers ►MTV8 –Optimaler Motorschutz –Komplexer Motorschutz – Schutz im Phasenausfall –Einstellung gemäß der Klasse des Motoranlaufs

14 Schutz Spezielle Überstromauslöser ►Für 4-polige Leistungsschalter – 4D01 –NetzeTN-S und TN-C-S ►Für zeitselektiven Schutz – MTV9 oder U001 –höhere Selektivität zwischen den Leistungsschaltern und Sicherungen

15 Schutz Spezielle Überstromauslöser ►Schutz von Transformatoren der Vertriebsgesellschaften - DTVE –spezielle Ausschaltcharakteristik für Transformatoren –ermöglicht optimale Transformatorüberlastung –hohe Selektivität mit HS Sicherungen –einfache Einstellung gemäß der Transformatorleistung –für BD250, BH630, BL1000 –für Transformatoren 50 kVA, 63 kVA, 100 kVA, 160 kVA, 250 kVA, 400, kVA, 630 kVA

16 Anschluss Originale Anschlusssätze ►Alle Leistungsschalter enthalten schon den Anschlusssatz BC160 – Direktanschluss von Cu/Al Labeln mit einem Querschnitt 2,5 až 95 mm 2 BD250 – Anschluss von Cu/Al Bändern oder Kabelschuhen mit einer Breite von max. 25 mm BH630 – Anschluss von Cu/Al Bändern oder Kabelschuhen mit einer Breite von max. 32 mm BL1000 – Anschluss von Cu/Al Bändern – vordere Ausführung BL1600 – Anschluss von Cu/Al Bändern – vordere Ausführung

17 Anschluss Anschluss mehrerer Kabel an den Pol.Anschluss der blanken Cu/Al Leiter.Möglichkeit der Schutzart – IP20.BC160 ►bis 2x (25 ÷ 120) mm 2 ►bis 5x (2,5 ÷ 25) mm 2.BD250 ►bis 2x (25 ÷ 240) mm2 ►bis 6x (6 ÷ 35) mm2.BH630 ►bis 3x (150 ÷ 240) mm 2 ►bis 6x (6 ÷ 35) mm2.BL1000, BL1600 ► bis 4x (70 ÷ 300) mm 2

18 Handantrieb Für häufige und bequeme Bedienung.Verschließung im ausgeschalteten Leistungsschalterzustand.Roter Hebel mit gelbem Untergrund für den Hauptschalter ►Hebelbedienung direkt am Leistungsschalter ►Bedienung an der Schaltschranktür –Blockierung der Schaltschranktüröffnung beim eingeschalteten Leistungsschalter ►Bedienung an der Schaltschrank-Seitenwand –linke sowie rechte Ausführung

19 Zubehör für spezielle Applikationen Einschub- und Stecktechnik ►Für Leistungsschalter BD250, BH630, BL1000 und BL1600 –Schneller Austausch, sichere und sichtbare Schaltungstrennung Mechanische Blockierung ►Für Leistungsschalter BC160, BD250, BH630, BL1000, BL1600 –für Leistungsschalter mit Hand- und Fernbedienung –Für Blockeirung der Leistungsschalter bei Reserveeinspeisung der Quellen Fehlerstromschutzschaltermodul ►Für Leistungsschalter BC160 bis160 A –Schutz vor der mittelbaren sowie unmittelbaren Berührung der spannungsführenden Teile

20 Zubehör für spezielle Applikationen Umschalteinheit MODI ►Versorgung von zwei Quellen ►Versorgung von zwei Quellen mit Längskupplung –Bedienung mittels Berührungsdisplay –Signal für den Generatorstart –Einbauausführung in die Schaltschranktür –Ausführung im separaten Wandschaltschrank Verzögerungsblock ►Für Unterspannungsauslöser ►Überbrückung der kurzfristigen Versorgungsausfälle bis zu 3 s –Leistungsschalter mit STOPP-Sicherheitstaste schaltet nicht im kurzfristigen Versorgungsausfall aus

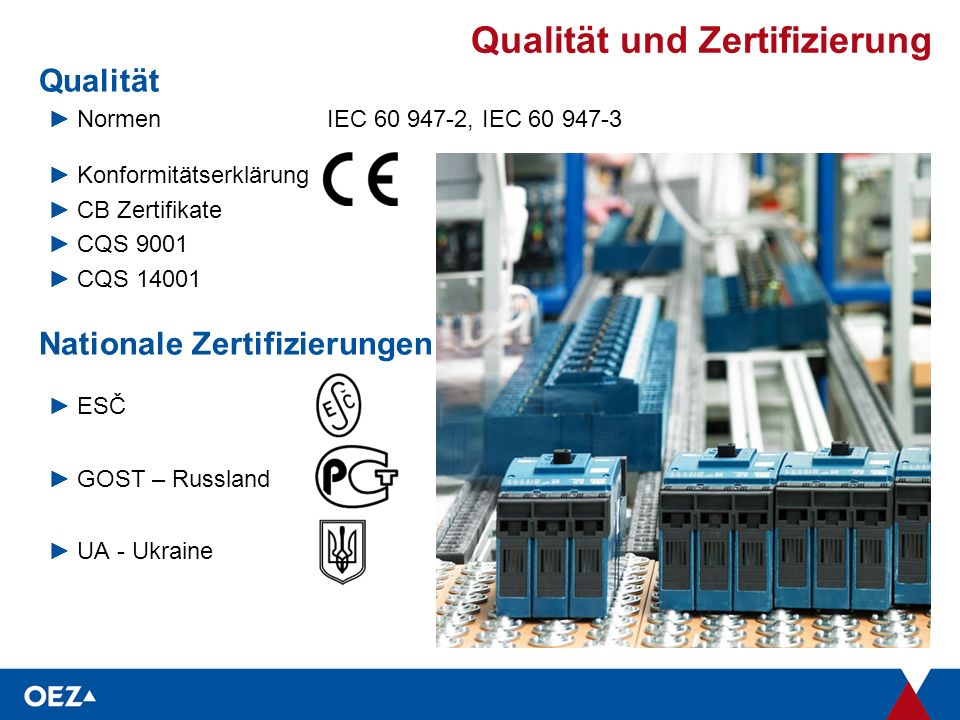

21 Qualität und Zertifizierung Qualität ►NormenIEC , IEC ►Konformitätserklärung ►CB Zertifikate ►CQS 9001 ►CQS Nationale Zertifizierungen ►ESČ ►GOST – Russland ►UA - Ukraine

22 Applikationen Energetik ►Kernkraftwerke –Einschub- / Stecktechnik ►Kohlenkraftwerke ►Fotovoltaikanlage –Fernsignalisierung und -bedienung ►Heizkraftwerke Stromverteilung ►HS-/NS-Verteilungen ►NS-Verteilungen –Überstromauslöser DTVE ►Hauptschutz des Objektes

23 Applikationen Industrie ►Automobilindustrie ►Lebensmittelindustrie ►Hüttenindustrie ►Chemische Industrie Infrastruktur ►Verwaltungsgebäude ►Flughafen, U-Bahn ►Handelszentren ►Autobahnen, Tunnel

24 Zusammenfassung Schnelligkeit und Vielseitigkeit ►Qualifizierte technische Unterstützung ►SW für Geräteentwurf und Schutz Standardgemäße Überstromauslöser für 80 % von Applikationen ►Optimaler Leitungs-, Transformator- und Motorschutz ►Zusätzliche Montage sowie Austausch Breite Möglichkeiten für den Leistungsschalteranschluss ►Bis 4x 300 mm 2 für den Leistungsschalter BL1000 und BL1600 Fernsignalisierung und -bedienung ►Fernsignalisierung einer Störung und schnelle Aus- / Einschaltung Zubehör für spezielle Applikationen ►Steck- und Einschubtechnik ►Mechanische Blockierung

25 Kompaktní jističe Modeion Tel.: Vielen Dank für Ihre Aufmerksamkeit! Kompaktleistungsschalter Modeion
