Comfort-Sinusverteiler Einkesselanlage mit drucklosem Kompaktverteiler nach Tichelmann angeschlossen.

Ähnliche Präsentationen


Präsentation zum Thema: "Comfort-Sinusverteiler Einkesselanlage mit drucklosem Kompaktverteiler nach Tichelmann angeschlossen."—  Präsentation transkript:

1 Comfort-Sinusverteiler Einkesselanlage mit drucklosem Kompaktverteiler nach Tichelmann angeschlossen

2 Comfort-Sinusverteiler Einkesselanlage mit Kompaktverteiler und Überströmstrecke

3 Comfort-Sinusverteiler Einkesselanlage mit Kompaktverteiler und Hydraulische Weiche

4 Comfort-Sinusverteiler Einkesselanlage mit Kompaktverteiler und HydroMaxx

5 Comfort-Sinusverteiler Mehrkesselanlage mit Kompaktverteiler und HydroMaxx

6 Comfort-Sinusverteiler Auslegung der Kesselkreispumpe als Primärkreispumpe (2 oder Mehrkesselanlage) VPKges=VHK*( 1, ,5) in l/h V HK=Volumenstrom der Heizkreise in l/h V PKges=Gesamtvolumenstrom der Kesselkreispumpe in l/h

7 Comfort-Sinusverteiler Mehrkesselanlage mit Hydraulische Weiche und einer Kesselkreispumpe

8 Comfort-Sinusverteiler Mehrkesselanlage mit Abgaswärmetauscher und Hydraulische Weiche

9 Comfort-Sinusverteiler Sinus HydroMaxx

10 Comfort-Sinusverteiler Hydraulische Weiche bei Brennwertanlagen Sinus HydroMaxx

11 Comfort-Sinusverteiler Mehrkesselanlage mit BHKW und Hydraulischer Weiche Sinus HydroMaxx

12 Comfort-Sinusverteiler Kälteanlage mit drei Kältemaschinen und Pufferspeicher KM II KM I KM III Pufferspeicher mit Düsenrohre oder Schichtungsbleche

13 Comfort-Sinusverteiler Kälteanlage mit drei Kältemaschinen und Pufferspeicher KM II KM I KM III Pufferspeicher mit Düsenrohre oder Schichtungsbleche

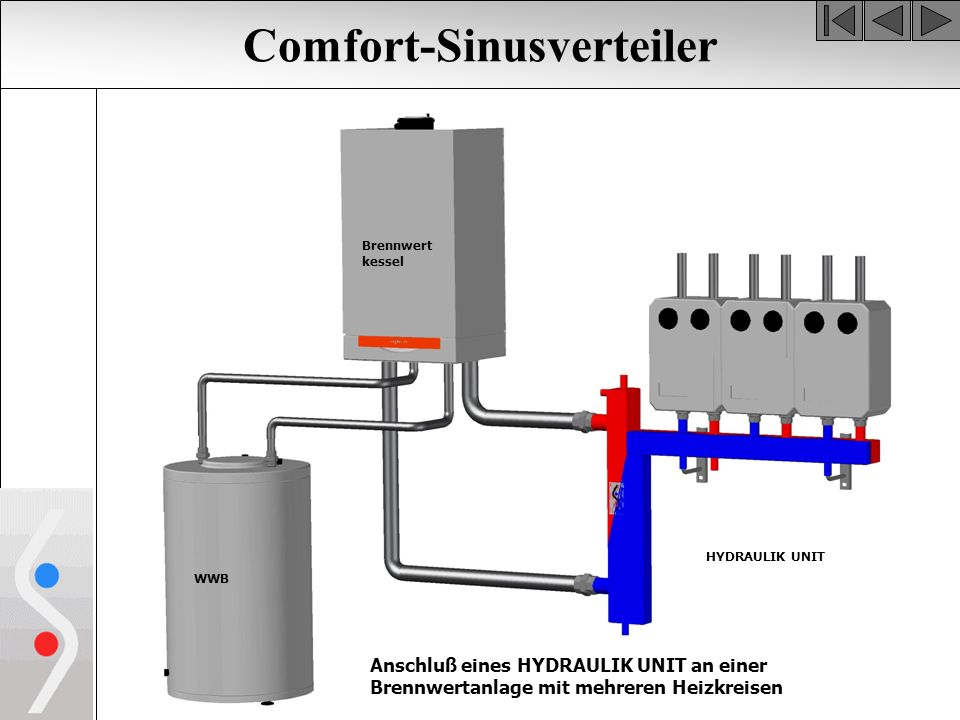

14 Comfort-Sinusverteiler WWB HYDRAULIK UNIT Anschluß eines HYDRAULIK UNIT an einer Brennwertanlage mit mehreren Heizkreisen Brennwert kessel

15 Comfort-Sinusverteiler Anschluß eines HYDRAULIK UNIT an zwei Brennwertkesseln (Kaskade) mit mehreren Heizkreisen Brennwert- kessel 2 HYDRAULIK UNIT Brennwert- kessel 1

16 Comfort-Sinusverteiler Brennwert- kessel 1.Wärmeerzeuger mit Umwälzpumpe 2.Heizkörper-Thermostatventil 3.Volumenstromregler 4.Geregelte Pumpengruppe für Fußbodenheizung mit Pumpe, Regelventil und Bypass Sinus Hydromaxx 4

17 Comfort-Sinusverteiler Brennwert- kessel 1.Wärmeerzeuger mit Umwälzpumpe 2.Volumenstromregler der Hydraulischen Weiche 3.Heizkörper-Thermostatventil 4.Umwälzpumpe für Heizkörperkreis 5.geregelte Pumpengruppe für Fußbodenheizung 1 Sinus Hydromaxx

18 Comfort-Sinusverteiler Brennwert- kessel 1.Wärmeerzeuger mit Umwälzpumpe 2.Volumenstromregler der Hydraulischen Weiche 3.ungeregelte Pumpengruppe für Heizkörperkreis 4.geregelte Pumpengruppe für Fußbodenheizung HYDRAULIK UNIT
